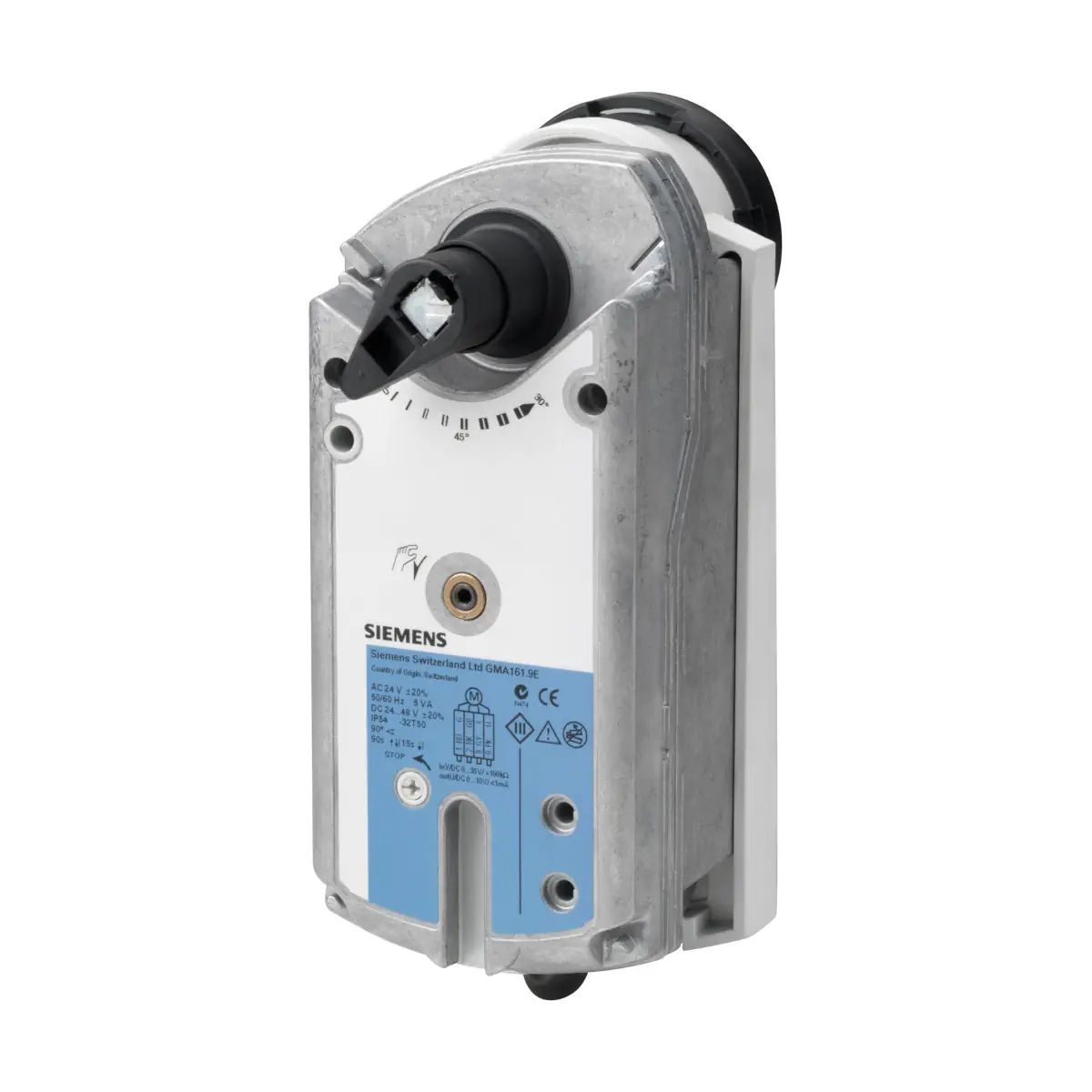

GMA161.9E/MO Siłownik elektromechaniczny, 7 [Nm], Modbus RTU, 24 [V] AC/DC, 90/15 [s], sprężyna powrotna

GMA161.9E/MO to elektromechaniczny siłownik obrotowy ze sprężyną powrotną (funkcja bezpieczeństwa) z serii Siemens ACVATIX™, przeznaczony do pracy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wersja /MO komunikuje się przez Modbus RTU (RS-485) i służy do sterowania zaworami kulowymi Siemens (DN15…DN50), w aplikacjach, w których przy zaniku zasilania zawór ma powrócić sprężyną do mechanicznego położenia zerowego (pozycja awaryjna). Siłownik zapewnia nominalny moment 7 Nm oraz jest dostarczany z fabrycznie montowanym kablem 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: GMA161.9E/MO
• Nr magazynowy: S55499-D683
• Typ: siłownik obrotowy do zaworów kulowych ze sprężyną powrotną (funkcja bezpieczeństwa)
• Sterowanie / komunikacja: Modbus RTU (RS-485, bez galwanicznej separacji)
• Napięcie robocze: 24 V AC / 24 V DC
• Nominalny moment obrotowy: 7 Nm
• Pozycja awaryjna: powrót sprężyną do mechanicznego położenia zerowego przy zaniku zasilania
• Nominalny kąt obrotu: 90°
• Czas przebiegu 90°: 90 s
• Czas zamykania sprężyną powrotną: 15 s (po awarii zasilania)
• Wskazanie położenia: mechaniczne (dźwignia ręczna jako wskaźnik położenia) oraz elektryczne U = 0…10 V DC (proporcjonalnie do kąta obrotu)
• Samoadaptacja zakresu kąta obrotu: tak
• Obudowa: aluminium, ognioodporna
• Stopień ochrony: IP54
• Kabel podłączeniowy: 0,9 m, przekrój przewodów 0,75 mm²

Zastosowanie

Siłownik GMA161.9E/MO przeznaczony jest do sterowania następującymi zaworami kulowymi Siemens o średnicy DN15…DN50:

• zawory kulowe regulacyjne przelotowe: VAI61.. (gwint wewnętrzny) oraz VAG61.. (gwint zewnętrzny)
• zawory kulowe regulacyjne trójdrogowe: VBI61.. (gwint wewnętrzny) oraz VBG61.. (gwint zewnętrzny)
• zawory kulowe odcinające i przełączające: VAI60.. / VBI60.. (gwint wewnętrzny) oraz VAG60.. / VBG60.. (gwint zewnętrzny)

Funkcje i działanie

Modbus RTU (RS-485)

• Wartość zadana: 0…100% położenia zaworu
• Wartość rzeczywista: 0…100% położenia zaworu
• Sterowanie nadrzędne: Otwórz / Zamknij / Min / Maks / Stop
• Monitorowanie: monitorowanie wartości zadanej i tryb podtrzymania
• Mapowanie przepływu (kierunek „przeciwnie do ruchu wskazówek zegara”): przepływ = 0% przy Reg. 1 = 0 oraz przepływ = 100% przy Reg. 1 = 10000

Pozycja awaryjna (sprężyna powrotna)

• W przypadku awarii zasilania lub wyłączenia napięcia roboczego sprężyna powrotna ustawia zawór kulowy w jego mechanicznym położeniu zerowym.

Wskazanie położenia

• Mechaniczne: wskazanie kąta obrotu poprzez dźwignię ręczną jako wskaźnik położenia.
• Elektryczne: napięcie wyjściowe U = 0…10 V DC wytwarzane proporcjonalnie do kąta obrotu.

Ręczne przestawianie

• Bez przyłożonego napięcia siłownik można ustawić i zablokować w dowolnym położeniu kątowym kluczem imbusowym.
• Po mechanicznym odblokowaniu (kluczem imbusowym) lub po krótkotrwałym podaniu napięcia zasilającego siłownik powraca do położenia zerowego (zamknięty).

Podłączenie elektryczne i komunikacja

• Zasilanie: 24 V AC / 24 V DC
• Interfejs: Modbus RTU po RS-485 (bez galwanicznej separacji)
• Maks. liczba węzłów: 32
• Zakres adresowania: 1…245 / 255 (nastawa fabryczna: 255)
• Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (nastawa fabryczna: 1-8-E-1)
• Prędkość transmisji: nastawa fabryczna Auto
• Terminator magistrali: 120 Ω włączany elektronicznie (nastawa fabryczna: wyłączony)
• Oznaczenia przewodów (kolory): G (czerwony) – potencjał systemowy 24 V, G0 (czarny) – neutralny; REF (fioletowy) – linia referencyjna Modbus; Bus + (szary), Bus - (różowy)

Dane techniczne

• Nominalny moment obrotowy: 7 Nm
• Moment maksymalny (zablokowany): 21 Nm
• Minimalny moment trzymający: 4 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu (ograniczony mechanicznie): 95° ± 2°
• Czas przebiegu 90°: 90 s
• Czas zamykania sprężyną powrotną: 15 s
• Stopień ochrony: IP54
• Klasa bezpieczeństwa wg EN 60730: III (dla 24 V AC / 24 V DC)
• Warunki pracy (temperatura, rozszerzona): -32…55 °C
• Wilgotność (bez kondensacji): < 95% r.h.
• Transport (temperatura, rozszerzona): -32…70 °C
• Składowanie (temperatura, rozszerzona): -32…50 °C
• Masa (bez opakowania): 1,2 kg
• Masa zewnętrznego konwertera Modbus: 0,15 kg

Montaż

• Zawór i siłownik można łatwo zmontować bezpośrednio na obiekcie.
• Nie są wymagane specjalne narzędzia ani czynności nastawcze.

Wyposażenie dodatkowe

• ALJ100 (S55846-Z115): adapter termiczny do zaworów kulowych (zalecany w miejscach narażonych na kondensację).
• Dla czynników o temperaturze ≤ 0 °C wałek adaptera należy nasmarować smarem silikonowym.

Podsumowanie

Siemens GMA161.9E/MO to solidny siłownik obrotowy 24 V z komunikacją Modbus RTU (RS-485) i sprężyną powrotną do funkcji bezpieczeństwa. Nominalny moment 7 Nm, kąt 90°, szybki powrót awaryjny 15 s oraz wskazanie położenia czynią go praktycznym wyborem do automatyki HVAC z zaworami kulowymi Siemens w zakresach DN15…DN50.
