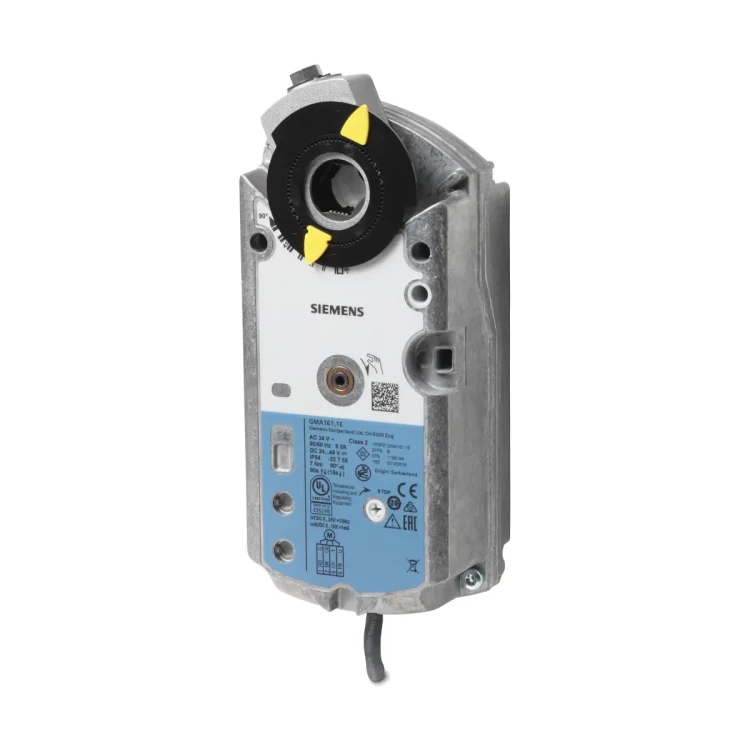

GMA161.1E Siłownik obrotowy ze sprężyną powrotną, 7 [Nm], 0..10 [V], 24 [V] AC/DC, 90/15 [s]

Siemens GMA161.1E to obrotowy siłownik do przepustnic powietrza z serii OpenAir™, wyposażony w sprężynę powrotną (po zaniku zasilania powrót do pozycji „zerowej”). Pracuje z momentem 7 Nm, jest zasilany 24 V AC lub 24…48 V DC i sterowany sygnałem ciągłym 0…10 V DC / 2…10 V DC. Posiada samocentrujący adapter osi, mechanicznie nastawiany zakres roboczy 0…90° oraz fabrycznie montowany kabel przyłączeniowy 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GMA161.1E
• Typ: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
• Zastosowanie: przepustnice powietrza do 1,5 m² (w zależności od tarcia)
• Zasilanie: 24 V AC ±20%, 50/60 Hz lub 24…48 V DC ±20%
• Sterowanie: ciągłe (wejście Y: 0…10 V DC / 2…10 V DC)
• Sprężyna powrotna: powrót do pozycji „zerowej” przy braku zasilania
• Moment obrotowy (nominalny): 7 Nm
• Moment maksymalny (zblokowanie): 21 Nm
• Kąt obrotu: 90° (maks. 95° ± 2°)
• Ograniczenie kąta obrotu: mechaniczne, ze skokiem co 5°
• Czas przebiegu (silnikiem) dla 90°: 90 s
• Czas zamykania sprężyną: 15 s
• Sprzężenie zwrotne położenia: U: 0…10 V DC (proporcjonalnie do kąta obrotu)
• Adapter osi: samocentrujący
• Stopień ochrony: IP54
• Przewód przyłączeniowy: 0,9 m, przekrój 0,75 mm²

Zastosowanie

Siłownik GMA161.1E przeznaczony jest do napędu przepustnic powietrza w instalacjach wentylacyjnych, w których wymagane jest ustawienie położenia awaryjnego (pozycja „zerowa”) w przypadku zaniku zasilania.

• Do przepustnic powietrza o powierzchni do 1,5 m² (zależnie od tarcia).
• Do zastosowań, gdzie przy braku zasilania siłownik ma ustawić się w położeniu „zerowym”.

Funkcje i działanie

Sterowanie ciągłe (analogowe)

• Wejście sterujące Y: 0…10 V DC / 2…10 V DC
• Maks. dopuszczalne napięcie wejściowe: 35 V DC
• Kierunek obrotu: zgodny lub przeciwny do ruchu wskazówek zegara – zależnie od pozycji montażu na osi przepustnicy i rodzaju sterowania.

Sprężyna powrotna (pozycja awaryjna)

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.
• Czas zamykania sprężyną: 15 s.

Ograniczenie kąta obrotu

• Zakres roboczy można nastawić mechanicznie w zakresie 0…90°.
• Kąt obrotu osi adaptera może być ograniczony mechanicznie ze skokiem co 5°.

Sprzężenie zwrotne położenia (sygnał U)

• Wyjście U: 0…10 V DC wytwarzane proporcjonalnie do kąta obrotu.
• Maks. prąd wyjściowy: ± 1 mA DC.

Podłączenie elektryczne i okablowanie

• Przewód fabryczny: długość 0,9 m, przekrój 0,75 mm².
• Zasilanie 24 V: G – potencjał systemowy 24 V AC / 24…48 V DC, G0 – masa systemowa.
• Sterowanie analogowe: Y – sygnał sterujący.
• Sygnał położenia: U – wyjście 0…10 V DC.

Dane techniczne

• Napięcie zasilania (AC): 24 V AC ±20%, 50/60 Hz
• Napięcie zasilania (DC): 24…48 V DC ±20%
• Pobór mocy w ruchu: AC 5 VA / 3,5 W; DC 3,5 W
• Pobór mocy w stanie trzymania: AC/DC 2,5 W
• Nominalny moment obrotowy: 7 Nm
• Moment maksymalny (zblokowanie): 21 Nm
• Nominalny / maksymalny kąt obrotu: 90° / 95° ± 2°
• Czas przebiegu (silnikiem) dla 90°: 90 s
• Czas zamykania sprężyną: 15 s
• Stopień ochrony: IP54
• Warunki środowiskowe (praca / transport): -32…+55°C / -32…+70°C; wilgotność < 95% r.h. (bez kondensacji)
• Klasa izolacji (24 V AC/DC): III (EN 60730)

Montaż i wymiary

• Wymiary siłownika (szer. x dł. x wys.): 81 x 192 x 63 mm
• Oś przepustnicy (okrągła): 6,4…20,5 mm
• Oś przepustnicy (kwadrat): 6,4…13 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania): 1,2 kg

Podsumowanie

Siemens GMA161.1E to solidny siłownik obrotowy ze sprężyną powrotną do przepustnic powietrza, przeznaczony do systemów wentylacji wymagających pozycji awaryjnej. Oferuje 7 Nm, sterowanie ciągłe 0…10 V DC / 2…10 V DC, sygnał położenia 0…10 V DC, szybki powrót sprężyną (15 s) oraz wygodny montaż dzięki samocentrującemu adapterowi osi i mechanicznej nastawie zakresu pracy.
