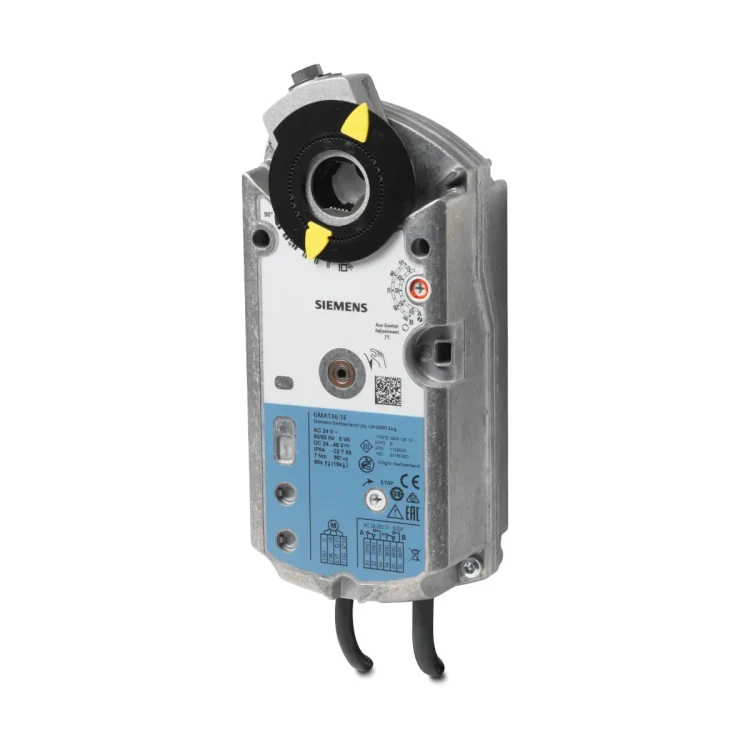

GMA136.1E Siłownik obrotowy ze sprężyną powrotną, 7 [Nm], 3-stawny, 24 [V] AC/DC, 90/15 [s], 2 styki pomocnicze

Siemens GMA136.1E to obrotowy siłownik do przepustnic powietrza z serii OpenAir™, przeznaczony do sterowania 3-stawnego w instalacjach wentylacyjnych. Siłownik oferuje moment 7 Nm oraz sprężynę powrotną, która przy zaniku zasilania ustawia przepustnicę w położeniu „zerowym” (pozycja awaryjna). Wyposażony jest w samocentrujący adapter osi, mechanicznie nastawiany zakres roboczy 0…90° oraz fabrycznie montowany kabel przyłączeniowy 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GMA136.1E
• Typ: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
• Rodzaj sterowania: 3-stawne
• Zasilanie: 24 V AC ±20% (50/60 Hz) / 24…48 V DC ±20%
• Nominalny moment obrotowy: 7 Nm
• Sprężyna powrotna: powrót do pozycji „zerowej” przy braku zasilania
• Regulowany zakres roboczy: 0…90° (ograniczenie mechaniczne, skok co 5°)
• Fabryczny przewód: 0,9 m, przekrój 0,75 mm²
• Stopień ochrony: IP54
• Przełączniki pomocnicze: 2 szt., punkty przełączenia 5°…90° (co 5°)

Zastosowanie

• Do przepustnic powietrza o powierzchni do 1,5 m² (w zależności od tarcia).
• Do instalacji wentylacyjnych, w których przy zaniku zasilania wymagane jest przejście do położenia „zerowego” (pozycja awaryjna).
• Możliwy montaż dwóch siłowników na jednej osi przepustnicy przy pomocy obejmy montażowej (podwojenie momentu obrotowego).

Funkcje i działanie

Sterowanie 3-stawne

• Siłownik realizuje sterowanie 3-stawne (sygnały „otwórz” i „zamknij”).
• Kierunek obrotu (zgodny lub przeciwny do ruchu wskazówek zegara) zależy od pozycji montażu na osi przepustnicy oraz rodzaju sterowania.

Sprężyna powrotna (pozycja awaryjna)

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.

Ograniczenie kąta obrotu

• Kąt obrotu osi adaptera może być ograniczony mechanicznie w krokach co 5°.

Przełączniki pomocnicze (2 szt.)

• Punkty przełączenia przełączników pomocniczych A i B mogą być ustawiane niezależnie w zakresie 5°…90° ze skokiem co 5°.
• Parametry elektryczne: 24…230 V AC (6 A rez. / 2 A ind.) oraz 12…30 V DC (2 A).

Podłączenie elektryczne i okablowanie

• Zasilanie 24 V AC / 24…48 V DC: G (potencjał systemowy), G0 (masa systemowa).
• Sterowanie 3-stawne: Y1 (sygnał „otwórz”), Y2 (sygnał „zamknij”).
• Przewody przełączników pomocniczych: Q11 (S1), Q12 (S2), Q14 (S3) – przełącznik A; Q21 (S4), Q22 (S5), Q24 (S6) – przełącznik B.
• Standardowa długość przewodu: 0,9 m; przekrój: 0,75 mm².

Dane techniczne

• Zasilanie (AC): 24 V AC ±20%, 50/60 Hz
• Zasilanie (DC): 24…48 V DC ±20%
• Pobór mocy w ruchu: AC: 5 VA / 3,5 W; DC: 3,5 W
• Pobór mocy w stanie trzymania: 2 W (AC/DC)
• Nominalny moment obrotowy: 7 Nm
• Maks. moment (zblokowanie): 21 Nm
• Nominalny / maks. kąt obrotu: 90° / 95° ±2°
• Czas przebiegu (silnikiem) dla 90°: 90 s
• Czas zamykania sprężyną (przy zaniku zasilania): 15 s
• Stopień ochrony: IP54
• Temperatura pracy: -32…+55°C
• Temperatura transportu/składowania: -32…+70°C
• Wilgotność (bez kondensacji): < 95% r.h.

Wymiary i montaż

• Wymiary (szer. × dł. × wys.): 81 × 192 × 63 mm
• Oś przepustnicy: okrągła 6,4…20,5 mm / kwadrat 6,4…13 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania): 1,2 kg

Podsumowanie

GMA136.1E to solidny siłownik obrotowy 7 Nm do przepustnic powietrza, z 3-stawnym sterowaniem i zasilaniem 24 V AC / 24…48 V DC. Dzięki sprężynie powrotnej realizuje bezpieczną pozycję awaryjną („zero”) przy zaniku zasilania, a dwa regulowane przełączniki pomocnicze umożliwiają łatwą realizację dodatkowych funkcji sterowania w systemach HVAC.
