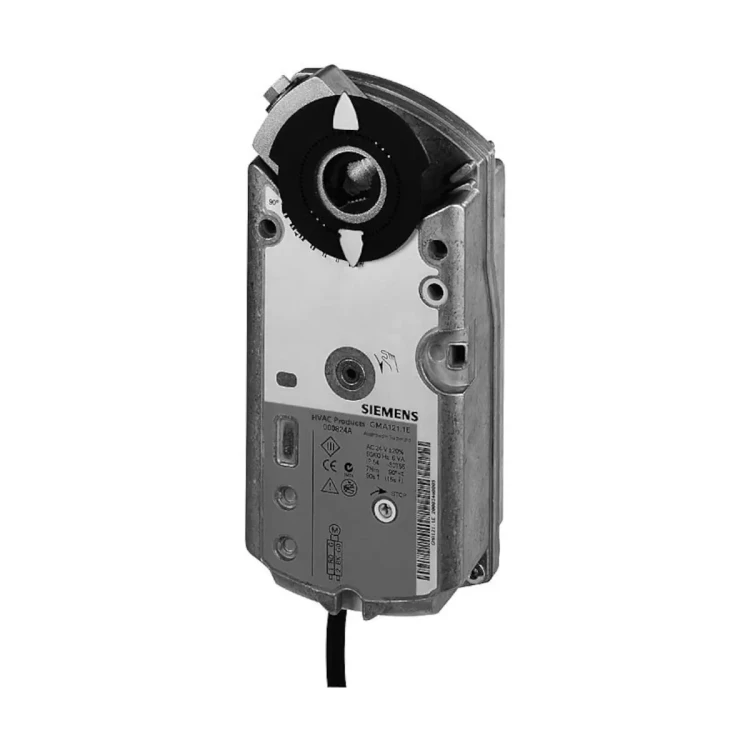

GMA126.1E Siłownik obrotowy ze sprężyną powrotną, 7 [Nm], 2-stawny, 24 [V] AC/DC, 90/15 [s], 2 styki pomocnicze

GMA126.1E to obrotowy siłownik do przepustnic powietrza Siemens (OpenAir) ze sprężyną powrotną, przeznaczony do sterowania 2-stawnego. Zapewnia moment 7 Nm, posiada samocentrujący adapter osi oraz mechanicznie nastawiany zakres roboczy 0…90°. Po zaniku zasilania sprężyna ustawia siłownik w położeniu „zerowym” (pozycja awaryjna). Fabrycznie wyposażony w kabel przyłączeniowy 0,9 m oraz dwa nastawiane przełączniki pomocnicze do realizacji dodatkowych funkcji.

Najważniejsze cechy

• Producent: Siemens
• Model: GMA126.1E
• Typ: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
• Rodzaj sterowania: 2-stawne
• Zasilanie: 24 V AC ±20% (50/60 Hz) / 24…48 V DC ±20%
• Nominalny moment obrotowy: 7 Nm
• Maks. moment (zblokowanie): 21 Nm
• Nominalny / maks. kąt obrotu: 90° / 95° ±2°
• Zakres roboczy (ograniczany mechanicznie): 0…90° (skok co 5°)
• Czas przebiegu (silnikiem) dla 90°: 90 s
• Czas zamykania sprężyną (przy zaniku zasilania): 15 s
• Pozycja awaryjna: powrót do położenia „zerowego” przy braku zasilania
• Przełączniki pomocnicze: 2 szt., nastawiane niezależnie (5°…90°, co 5°)
• Stopień ochrony obudowy: IP54
• Przewód przyłączeniowy: 0,75 mm², długość 0,9 m

Zastosowanie

• Do przepustnic powietrza o powierzchni do 1,5 m² (zależnie od tarcia).
• Do instalacji wentylacyjnych, w których przy braku zasilania siłownik ma przejść do położenia „zerowego” (pozycja awaryjna).
• Do przepustnic z dwoma siłownikami zamontowanymi na osi (przy użyciu obejmy montażowej).

Funkcje i działanie

Sprężyna powrotna (pozycja awaryjna)

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.
• Czas powrotu sprężyną: 15 s.

Ograniczenie kąta obrotu

• Kąt obrotu osi adaptera może być ograniczony mechanicznie w zakresie 0…90°, ze skokiem co 5°.

Przełączniki pomocnicze (A i B)

• Dwa przełączniki pomocnicze z punktami przełączenia ustawianymi niezależnie.
• Zakres nastaw: 5°…90° ze skokiem co 5°.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC / 24…48 V DC.
• Przewód fabryczny: długość 0,9 m, przekrój 0,75 mm².
• Oznaczenia przewodów (zasilanie): G (czerwony) – potencjał systemowy, G0 (czarny) – masa systemowa.
• Przełączniki pomocnicze: wyprowadzenia S1…S6 (wejścia oraz styki NO/NC dla przełączników A i B).

Dane techniczne

• Napięcie zasilania AC / częstotliwość: 24 V AC ±20% / 50/60 Hz
• Napięcie zasilania DC: 24…48 V DC ±20%
• Pobór mocy w ruchu: AC 5 VA / 3,5 W; DC 3,5 W
• Pobór mocy w stanie trzymania: AC/DC 2 W
• Nominalny moment obrotowy: 7 Nm
• Maks. moment (zblokowanie): 21 Nm
• Nominalny / maks. kąt obrotu: 90° / 95° ±2°
• Czas przebiegu (silnikiem) dla 90°: 90 s
• Czas zamykania sprężyną: 15 s
• Przełączniki pomocnicze – parametry styków: 24…230 V AC (6 A rez. / 2 A ind.), 12…30 V DC (2 A)
• Stopień ochrony: IP54
• Temperatura pracy: -32…+55 °C
• Wilgotność (bez kondensacji): < 95% r.h.

Montaż i wymiary

• Adapter osi (samocentrujący): oś okrągła 6,4…20,5 mm / oś kwadratowa 6,4…13 mm
• Minimalna długość osi: 20 mm
• Wymiary (szer. x dł. x wys.): 81 x 192 x 63 mm
• Masa (bez opakowania): 1,2 kg

Podsumowanie

Siemens GMA126.1E to siłownik do przepustnic powietrza o momencie 7 Nm, z 2-stawnym sterowaniem i zasilaniem 24 V AC / 24…48 V DC. Dzięki sprężynie powrotnej realizuje bezpieczny powrót do położenia „zerowego”, a mechanicznie ograniczany kąt 0…90° oraz dwa przełączniki pomocnicze ułatwiają dopasowanie działania siłownika do wymagań automatyki wentylacyjnej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Model GMA126.1E jest siłownikiem obrotowym ze sprężyną powrotną, przeznaczonym do zasilania 24 V AC / 24…48 V DC.
• Urządzenie o klasie bezpieczeństwa III. Obwody zasilania i sterowania należy wykonywać jako SELV/PELV, zgodnie ze schematem połączeń producenta.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z instrukcją montażu i właściwym schematem połączeń producenta. Nieprawidłowe okablowanie może spowodować nieprawidłową pracę urządzenia lub instalacji.
• Nie wolno otwierać siłownika. Otwarcie obudowy może spowodować uszkodzenie urządzenia i zagrożenie bezpieczeństwa.
• Nie dopuszczać do kontaktu przewodów podłączeniowych z wodą ani nie układać kabli w wodzie.
• Stopień ochrony obudowy IP54 obowiązuje przy montażu zgodnym z instrukcją producenta.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu wskazanej w instrukcji. W miejscach narażonych na wpływ wody lub warunków atmosferycznych należy stosować odpowiednie osłony przewidziane przez producenta.
• Siłownik wyposażony jest w sprężynę powrotną. W przypadku zaniku zasilania siłownik samoczynnie ustawia się w położeniu „zerowym” (funkcja awaryjna). Podczas montażu, regulacji i serwisu należy uwzględnić możliwość nieoczekiwanego ruchu elementu wykonawczego.
• Przed montażem należy sprawdzić zgodność wymiarów wału przepustnicy z wymaganiami producenta. Nieprawidłowy montaż mechaniczny może prowadzić do uszkodzenia siłownika lub przepustnicy.
• Wbudowane przełączniki pomocnicze należy podłączać wyłącznie w dopuszczalnych zakresach: 24…230 V AC / 6(2) A lub 12…30 V DC / 2 A. Nie wolno stosować niedopuszczalnych kombinacji napięć mieszanych na przełącznikach pomocniczych.
