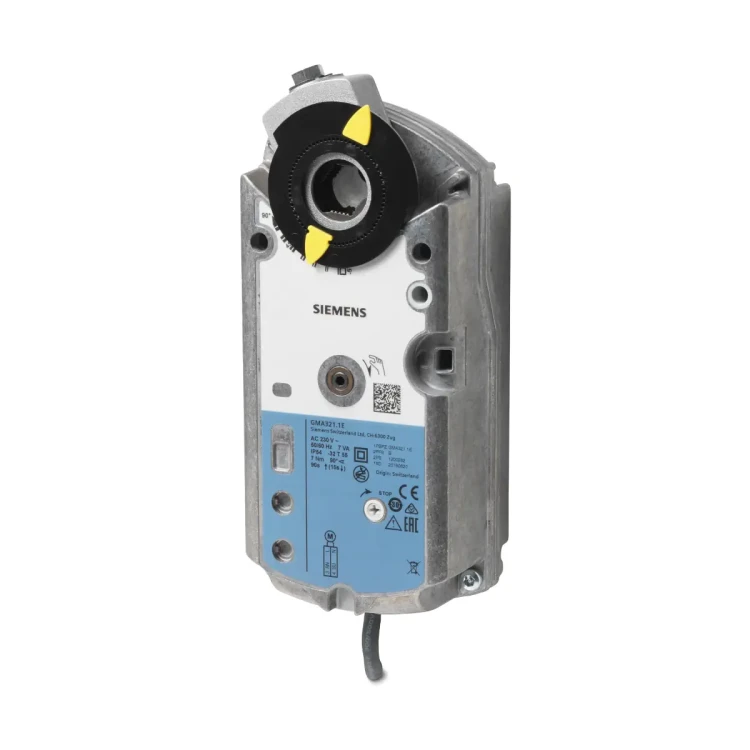

GMA321.1E Siłownik obrotowy ze sprężyną powrotną, 7 [Nm], 2-stawny, 230 [V] AC, 90/15 [s]

GMA321.1E to obrotowy siłownik do przepustnic powietrza z rodziny Siemens OpenAir™, przeznaczony do pracy w instalacjach wentylacyjnych, w których при zaniku zasilania wymagane jest przejście do położenia „zerowego” (pozycja awaryjna). Model ten jest zasilany z sieci AC 230 V, pracuje w trybie sterowania 2-stawnego i oferuje moment 7 Nm oraz sprężynę powrotną. Siłownik posiada samocentrujący adapter osi, mechanicznie nastawiany zakres pracy 0…90° i fabrycznie montowany przewód o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GMA321.1E
• Seria: OpenAir™
• Typ: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
• Rodzaj sterowania: 2-stawne
• Zasilanie: AC 230 V ±10%, 50/60 Hz
• Nominalny moment obrotowy: 7 Nm
• Maks. moment (zblokowanie): 21 Nm
• Kąt obrotu: nominalnie 90° (maks. 95° ±2°)
• Czas przebiegu 90° (silnikiem): 90 s
• Czas zamykania sprężyną (zanik zasilania): 15 s
• Ograniczenie kąta obrotu: mechaniczne, ze skokiem co 5°
• Adapter osi: samocentrujący
• Przewód przyłączeniowy: 0,9 m, przekrój 0,75 mm²
• Stopień ochrony: IP54

Zastosowanie

• Do przepustnic powietrza o powierzchni do 1,5 m² (zależnie od tarcia).
• Do instalacji wentylacyjnych, w których siłownik przy braku zasilania ma ustawić się w położeniu „zerowym” (pozycja awaryjna).
• Możliwość zastosowania dwóch siłowników na jednej osi przepustnicy (przy pomocy obejmy montażowej) – w celu podwojenia momentu obrotowego.

Funkcje i działanie

Sterowanie 2-stawne (ON/OFF)

• Praca w trybie 2-stawnym z zasilaniem AC 230 V.
• Kierunek obrotu (zgodny lub przeciwny do ruchu wskazówek zegara) zależy od pozycji montażu na osi przepustnicy.

Sprężyna powrotna – pozycja awaryjna

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.

Nastawa zakresu pracy

• Zakres roboczy można nastawiać mechanicznie w zakresie 0…90°.
• Ograniczenie kąta obrotu realizowane jest mechanicznie, ze skokiem co 5°.

Podłączenie elektryczne i okablowanie

• Zasilanie 230 V AC: L (przewód 3, kolor brązowy), N (przewód 4, kolor niebieski).
• Przewód przyłączeniowy: fabrycznie montowany, 0,9 m, przekrój 0,75 mm².

Dane techniczne

• Zasilanie / częstotliwość: AC 230 V ±10% / 50/60 Hz
• Pobór mocy (w ruchu): 7 VA / 4,5 W
• Pobór mocy (w stanie zatrzymania): 3,5 W
• Nominalny moment obrotowy: 7 Nm
• Maks. moment (zblokowanie): 21 Nm
• Kąt obrotu: 90° / 95° ±2°
• Czas przebiegu 90° (silnikiem): 90 s
• Czas zamykania sprężyną (zanik zasilania): 15 s
• Stopień ochrony: IP54
• Temperatura pracy: -32…+55°C
• Temperatura transportu i składowania: -32…+70°C
• Wilgotność (bez kondensacji): < 95% r.h.

Wymiary i montaż

• Wymiary (szer. x dł. x wys.): 81 x 192 x 63 mm
• Oś przepustnicy: okrągła 6,4…20,5 mm / kwadrat 6,4…13 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania): 1,3 kg

Podsumowanie

Siemens GMA321.1E to solidny siłownik obrotowy do przepustnic powietrza z momentem 7 Nm, zasilany AC 230 V i sterowany 2-stawnie, przeznaczony do aplikacji wymagających awaryjnego powrotu do położenia „zerowego” dzięki sprężynie powrotnej. Samocentrujący adapter osi, mechaniczna nastawa zakresu pracy 0…90°, klasa szczelności IP54 oraz przewód 0,9 m czynią go praktycznym wyborem do typowych zastosowań wentylacyjnych.
