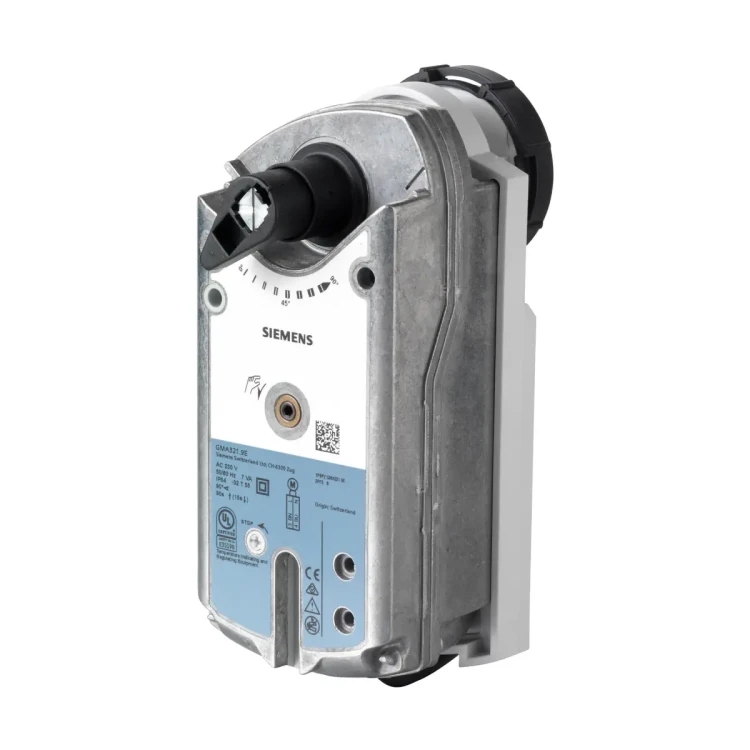

GMA321.9E Siłownik elektromechaniczny, 7 [Nm], 2-stawny, 230 [V] AC, 90/15 [s], sprężyna powrotna

GMA321.9E to elektromechaniczny siłownik obrotowy ze sprężyną powrotną (funkcja bezpieczeństwa), przeznaczony do sterowania 2-stawnego w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik współpracuje z zaworami kulowymi Siemens (regulacyjnymi oraz odcinającymi/przełączającymi) o średnicach DN15…DN50, zapewniając moment 7 Nm oraz automatyczny powrót do położenia awaryjnego (mechaniczne „zero”) przy zaniku zasilania.

Najważniejsze cechy

• Producent: Siemens (ACVATIX™)
• Model: GMA321.9E
• Nr magazynowy: BPZ:GMA321.9E
• Typ: siłownik obrotowy do zaworów kulowych ze sprężyną powrotną (funkcja bezpieczeństwa)
• Sterowanie: 2-stawne
• Napięcie zasilania: 230 V AC ±10%, 50/60 Hz
• Nominalny moment obrotowy: 7 Nm
• Nominalny kąt obrotu: 90° (maks. 95° ±2° – ograniczenie mechaniczne)
• Czas przebiegu 90°: 90 s
• Czas zamykania sprężyną powrotną (po awarii zasilania): 15 s
• Silnik: bezszczotkowy, trwały silnik prądu stałego
• Odporność na przeciążenia: brak konieczności stosowania przełącznika pozycji końcowej, utrzymanie pozycji po osiągnięciu krańca
• Przekładnia: bezobsługowa i cicha
• Obudowa: aluminium, ognioodporna
• Stopień ochrony: IP54
• Kabel podłączeniowy: fabrycznie montowany, długość 0,9 m, przekrój żył 0,75 mm²
• Masa (bez opakowania): 1,3 kg

Zastosowanie i kompatybilność

Siłownik GMA321.9E jest przeznaczony do sterowania zaworami kulowymi Siemens:

• zawory kulowe regulacyjne przelotowe i trójdrogowe: VAI61.. / VBI61.. (gwint wewnętrzny) oraz VAG61.. / VBG61.. (gwint zewnętrzny), DN15…DN50,
• zawory kulowe odcinające i przełączające: VAI60.. / VBI60.. (gwint wewnętrzny) oraz VAG60.. / VBG60.. (gwint zewnętrzny), DN15…DN50.

Funkcje i działanie

Sterowanie 2-stawne (otwórz/zamknij) + funkcja bezpieczeństwa

• Włączone napięcie sterujące: siłownik otwiera zawór (obrót przeciwnie do ruchu wskazówek zegara) – zawór kulowy NZ (normalnie zamknięty).
• Wyłączone napięcie sterujące / awaria zasilania: siłownik zamyka zawór przy pomocy sprężyny powrotnej (obrót zgodnie z ruchem wskazówek zegara) do mechanicznego położenia zerowego.

Wskazanie położenia i obsługa ręczna

• Wskazanie mechaniczne: wskazanie kąta obrotu poprzez dźwignię ręczną jako wskaźnik położenia.
• Ustawienie ręczne: bez przyłożonego napięcia siłownik można ustawić i zablokować w dowolnym położeniu kątowym za pomocą klucza imbusowego.
• Po mechanicznym odblokowaniu kluczem imbusowym lub po krótkotrwałym podaniu napięcia zasilającego siłownik powraca do położenia zerowego (zamknięty).
• Ręczne przestawianie wskaźnika położenia może spowodować uszkodzenie urządzenia.

Podłączenie elektryczne

• Zasilanie: 230 V AC (przewód L – brązowy, N – niebieski).
• Długość przewodu fabrycznego: 0,9 m
• Przekrój żył przewodu: 0,75 mm²

Ważna informacja dot. wyposażenia dodatkowego

• Nie stosować siłownika obrotowego GMA321.9E z adapterem termicznym ALJ100 (ryzyko porażenia prądem z powodu braku uziemienia).

Dane techniczne

• Napięcie zasilania: 230 V AC ±10%
• Częstotliwość: 50/60 Hz
• Pobór mocy w ruchu: 7 VA / 4,5 W
• Pobór mocy – trzymanie: 3,5 W
• Nominalny moment obrotowy: 7 Nm
• Moment maksymalny (zablokowany): 21 Nm
• Minimalny moment trzymający: 4 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu: 95° ±2°
• Czas przebiegu 90°: 90 s
• Czas zamykania sprężyną powrotną: 15 s
• Stopień ochrony: IP54
• Klasa bezpieczeństwa wg EN 60730 (230 V AC): II
• Temperatura otoczenia (praca, rozszerzona): -32…55 °C
• Wilgotność (bez kondensacji): <95% r.h.
• Masa (bez opakowania): 1,3 kg

Montaż i eksploatacja

• Zawór i siłownik można łatwo zmontować bezpośrednio na obiekcie – bez specjalnych narzędzi i czynności nastawczych.
• Siłowniki GMA..9E.. są bezobsługowe.
• Nie rozbierać korpusu siłownika – naprężona sprężyna powrotna może spowodować obrażenia.

Podsumowanie

Siemens GMA321.9E to solidny siłownik obrotowy 230 V AC do sterowania 2-stawnego, z momentem 7 Nm i sprężyną powrotną zapewniającą domknięcie zaworu w 15 s przy zaniku zasilania. Dzięki klasie ochrony IP54, bezobsługowej przekładni i prostemu montażowi jest to sprawdzone rozwiązanie do aplikacji HVAC, w których wymagana jest funkcja bezpieczeństwa.
