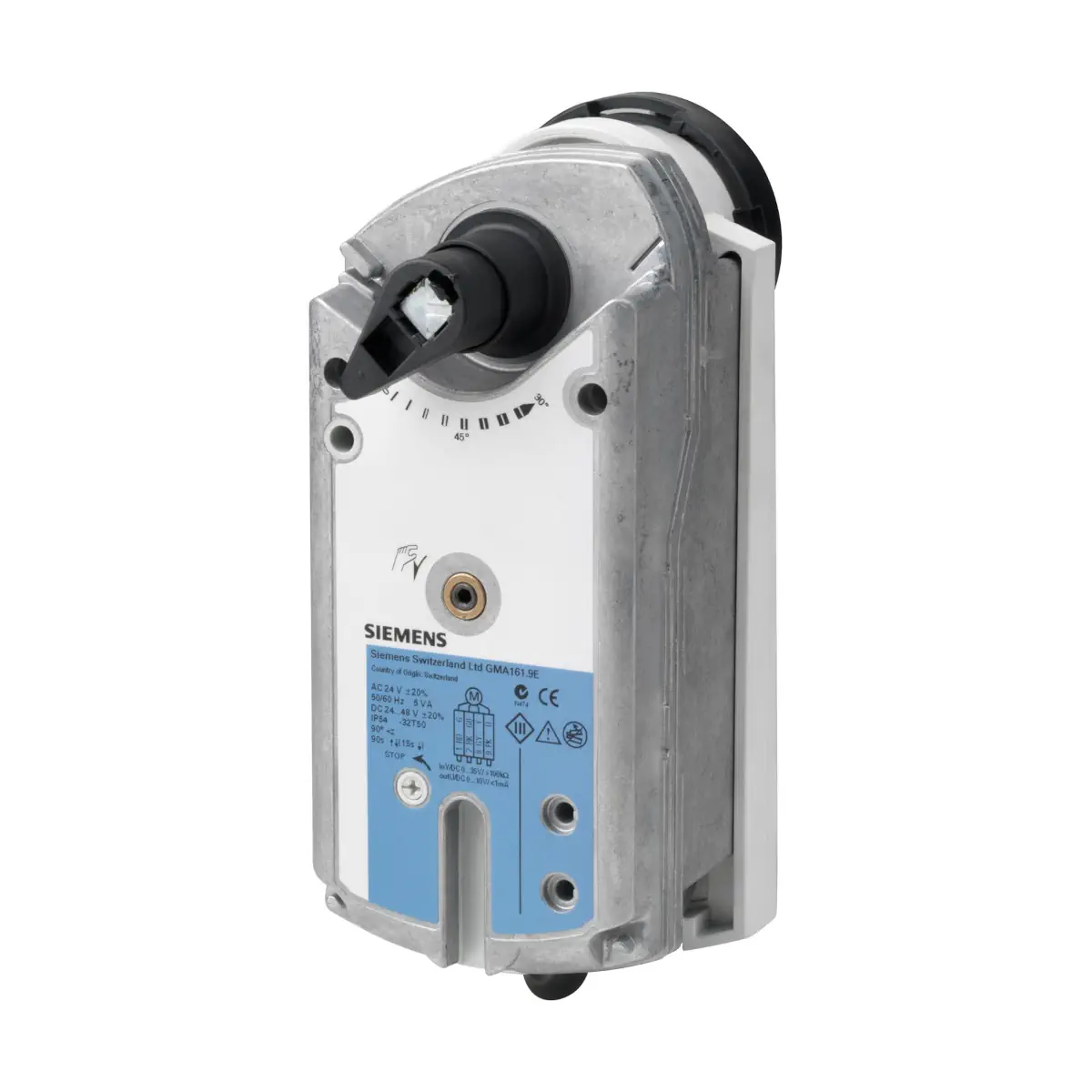

GMA121.9E Siłownik elektromechaniczny, 7 [Nm], 2-stawny, 24 [V] AC/DC, 90/15 [s], sprężyna powrotna

Siemens GMA121.9E to elektromechaniczny siłownik obrotowy z sprężyną powrotną (funkcja bezpieczeństwa), przeznaczony do sterowania 2-stawnego w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik współpracuje z zaworami kulowymi Siemens (regulacyjnymi oraz odcinającymi/przełączającymi) w zakresie średnic DN15…DN50. W przypadku awarii zasilania sprężyna powrotna ustawia zawór w mechanicznym położeniu zerowym.

Najważniejsze cechy

• Producent: Siemens
• Model: GMA121.9E
• Typ: siłownik obrotowy do zaworów kulowych ze sprężyną powrotną (funkcja bezpieczeństwa)
• Sterowanie: 2-stawne
• Napięcie zasilające: AC 24 V ±20%, 50/60 Hz lub DC 24…48 V ±20%
• Nominalny moment obrotowy: 7 Nm
• Maks. moment (zablokowany): 21 Nm
• Minimalny moment trzymający: 4 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu (ograniczony mechanicznie): 95° ±2°
• Czas przebiegu 90°: 90 s
• Czas zamykania sprężyną powrotną (po awarii zasilania): 15 s
• Silnik: bezszczotkowy, trwały silnik prądu stałego
• Odporność na przeciążenia: brak potrzeby stosowania przełączników krańcowych; utrzymanie pozycji po osiągnięciu położenia krańcowego
• Przekładnia: bezobsługowa i cicha
• Stopień ochrony: IP54
• Fabryczny kabel podłączeniowy: 0,9 m, przekrój przewodów 0,75 mm²
• Masa (bez opakowania): 1,2 kg

Zastosowanie

GMA121.9E przeznaczony jest do sterowania zaworami kulowymi Siemens w instalacjach HVAC:

• zawory kulowe regulacyjne przelotowe i trójdrogowe z przyłączami z gwintem wewnętrznym (VAI61.. i VBI61..) lub zewnętrznym (VAG61.. i VBG61..), DN15…DN50,
• zawory kulowe odcinające i przełączające z przyłączami z gwintem wewnętrznym (VAI60.. i VBI60..) lub zewnętrznym (VAG60.. i VBG60..), DN15…DN50.

Funkcje i działanie

Sterowanie 2-stawne

• Włączone napięcie sterujące: siłownik otwiera zawór (obrót przeciwnie do ruchu wskazówek zegara).
• Wyłączone napięcie sterujące: siłownik zamyka zawór przy pomocy sprężyny powrotnej (obrót zgodnie z ruchem wskazówek zegara).

Położenie awaryjne (sprężyna powrotna)

W przypadku awarii zasilania lub wyłączenia napięcia roboczego sprężyna powrotna ustawia zawór kulowy w jego mechanicznym położeniu zerowym.

Wskazanie położenia i obsługa ręczna

• Wskazanie położenia (mechaniczne): kąt obrotu wskazywany jest przez dźwignię ręczną pełniącą funkcję wskaźnika położenia.
• Ustawienie ręczne: bez przyłożonego napięcia siłownik można ustawić i zablokować w dowolnym położeniu kątowym za pomocą klucza imbusowego.
• Po mechanicznym odblokowaniu za pomocą klucza imbusowego lub po krótkotrwałym podaniu napięcia zasilającego siłownik powraca do położenia zerowego (zamknięty).

Dane techniczne

• Zasilanie: AC 24 V ±20% (50/60 Hz) lub DC 24…48 V ±20%
• Pobór mocy w ruchu: AC 5 VA / 3,5 W; DC 3,5 W
• Pobór mocy (trzymanie): AC/DC 2 W
• Nominalny moment obrotowy: 7 Nm
• Maks. moment (zablokowany): 21 Nm
• Minimalny moment trzymający: 4 Nm
• Nominalny kąt obrotu: 90°
• Maks. kąt obrotu: 95° ±2°
• Czas przebiegu 90°: 90 s
• Czas zamykania sprężyną powrotną: 15 s
• Stopień ochrony: IP54
• Klasa bezpieczeństwa wg EN 60730: III (dla 24 V)
• Warunki pracy (IEC 60721-3-3): klasa 2K3
• Temperatura otoczenia (praca, rozszerzona): -32…55°C
• Wilgotność: <95% r.h. (bez kondensacji)
• Transport (temperatura, rozszerzona): -32…70°C
• Składowanie (temperatura, rozszerzona): -32…50°C
• Masa (bez opakowania): 1,2 kg
• Kabel podłączeniowy: 0,9 m, 0,75 mm²

Budowa i montaż

• Obudowa: aluminium, ognioodporna
• Montaż zaworu i siłownika możliwy bezpośrednio na obiekcie; nie są wymagane specjalne narzędzia ani czynności nastawcze.
• Siłownik jest bezobsługowy.

Wyposażenie opcjonalne

• ALJ100 – adapter termiczny do zaworów kulowych (zalecany w instalacjach narażonych na kondensację).

Podsumowanie

Siemens GMA121.9E to solidny siłownik obrotowy 7 Nm z sprężyną powrotną do realizacji funkcji bezpieczeństwa i sterowaniem 2-stawnym. Zasilanie AC 24 V lub DC 24…48 V, stopień ochrony IP54, ręczne ustawianie oraz fabryczny przewód 0,9 m sprawiają, że jest to praktyczne rozwiązanie do automatyki zaworów kulowych w aplikacjach HVAC.
