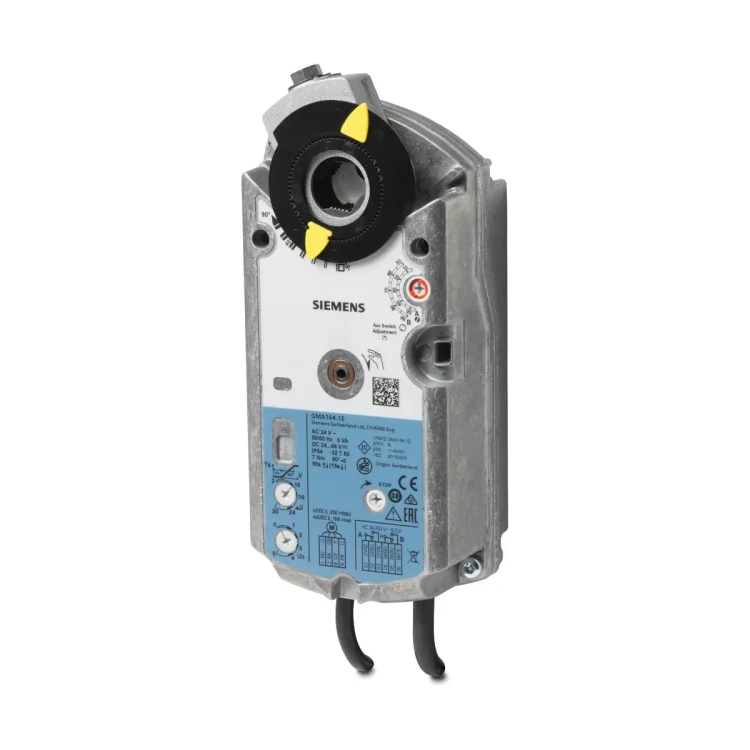

GMA164.1E Siłownik obrotowy ze sprężyną powrotną, 7 [Nm], 0..35 [V], 24 [V] AC/DC, 90/15 [s], 2 styki pomocnicze, nastawiana charakterystyka

Siemens GMA164.1E to obrotowy siłownik do przepustnic powietrza z rodziny OpenAir™, wyposażony w sprężynę powrotną (po zaniku zasilania ustawia siłownik w położeniu „zerowym”). Przeznaczony jest do ciągłego sterowania przepustnic w instalacjach wentylacyjnych, oferując moment 7 Nm, samocentrujący adapter osi oraz mechanicznie nastawiany zakres roboczy 0…90°. Siłownik zasilany jest napięciem 24 V AC lub 24…48 V DC i posiada fabrycznie zamontowany przewód przyłączeniowy o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GMA164.1E
• Seria: OpenAir™ GMA..1
• Typ: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
• Rodzaj sterowania: ciągłe
• Zasilanie: 24 V AC ±20% (50/60 Hz) / 24…48 V DC ±20%
• Nominalny moment obrotowy: 7 Nm
• Moment maksymalny (zblokowanie): 21 Nm
• Nominalny / maksymalny kąt obrotu: 90° / 95° ± 2°
• Czas przebiegu (silnikiem) dla 90°: 90 s
• Czas zamykania sprężyną (zanik zasilania): 15 s
• Ograniczenie kąta obrotu: mechaniczne, skok co 5°
• Stopień ochrony: IP54
• Przewód przyłączeniowy: 0,75 mm², długość 0,9 m
• Przełączniki pomocnicze: dwa, z nastawą 5°…90° (co 5°)
• Sygnał położenia: U = 0…10 V DC (proporcjonalnie do kąta obrotu)

Zastosowanie

• Do przepustnic powietrza o powierzchni do 1,5 m² (zależnie od tarcia).
• Do instalacji wentylacyjnych, w których przy braku zasilania siłownik ma przejść do położenia „zerowego” (pozycja awaryjna).
• Możliwość zastosowania dwóch siłowników na jednej osi przepustnicy przy pomocy obejmy montażowej (podwojenie momentu obrotowego).

Funkcje i działanie

Sterowanie ciągłe i sygnał sterujący

• Wejście sterujące Y: 0…35 V DC (maks. dopuszczalne napięcie wejściowe 35 V DC).
• Ustawiana charakterystyka sygnału: przesunięcie Uo = 0…5 V, zakres roboczy DU = 2…30 V.

Sprężyna powrotna (funkcja bezpieczeństwa)

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.
• Czas powrotu sprężyną: 15 s.

Sygnał położenia (sprzężenie zwrotne)

• Wyjście U: 0…10 V DC proporcjonalnie do kąta obrotu.
• Maks. prąd wyjściowy: ±1 mA DC.

Przełączniki pomocnicze

• Dwa przełączniki pomocnicze z niezależną nastawą punktów przełączania.
• Zakres nastaw: 5°…90° ze skokiem co 5°.
• Parametry styków (AC): 24…230 V AC, 6 A (rez.) / 2 A (ind.).
• Parametry styków (DC): 12…30 V DC, 2 A.

Podłączenie elektryczne i okablowanie

• Zasilanie: G (czerwony) – 24 V AC / 24…48 V DC, G0 (czarny) – masa systemowa.
• Sygnał sterujący: Y (szary) – wejście sterujące (0…35 V DC) względem G0.
• Sygnał położenia: U (różowy) – wyjście 0…10 V DC względem G0.
• Przełącznik pomocniczy A: S1 (szary/czerwony) – wejście, S2 (szary/niebieski) – NC, S3 (szary/różowy) – NO.
• Przełącznik pomocniczy B: S4 (czarny/czerwony) – wejście, S5 (czarny/niebieski) – NC, S6 (czarny/różowy) – NO.
• Przewód: przekrój 0,75 mm², długość 0,9 m.

Dane techniczne

• Zasilanie: 24 V AC ±20% / 50/60 Hz lub 24…48 V DC ±20%
• Pobór mocy w ruchu: AC 5 VA / 3,5 W; DC 3,5 W
• Pobór mocy w stanie trzymania: AC/DC 2,5 W
• Moment obrotowy: 7 Nm (nominalny), 21 Nm (maks. przy zblokowaniu)
• Kąt obrotu: 90° (nominalny), 95° ±2° (maks.)
• Czas przebiegu (90°): 90 s
• Czas powrotu sprężyną: 15 s
• Stopień ochrony: IP54
• Temperatura otoczenia (praca / transport): -32…+55 °C / -32…+70 °C
• Wilgotność (bez kondensacji): < 95% r.h.
• Wymiary (szer. x dł. x wys.): 81 x 192 x 63 mm
• Oś przepustnicy: okrągła 6,4…20,5 mm / kwadrat 6,4…13 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania): 1,2 kg

Montaż

• Samocentrujący adapter osi do osi okrągłych i kwadratowych (zakresy wg danych technicznych).
• Zakres roboczy nastawiany mechanicznie w zakresie 0…90° (ograniczenie co 5°).
• Kierunek obrotu zależy od pozycji montażu na osi przepustnicy oraz rodzaju sterowania.

Podsumowanie

Siemens GMA164.1E to siłownik do przepustnic powietrza z momentem 7 Nm i sprężyną powrotną, przeznaczony do aplikacji, w których wymagane jest bezpieczne przejście do położenia „zerowego” przy zaniku zasilania. Zasilanie 24 V AC / 24…48 V DC, sterowanie ciągłe z ustawianą charakterystyką sygnału, wyjście 0…10 V do sygnalizacji położenia oraz dwa przełączniki pomocnicze czynią z niego uniwersalne rozwiązanie dla automatyki wentylacyjnej.
