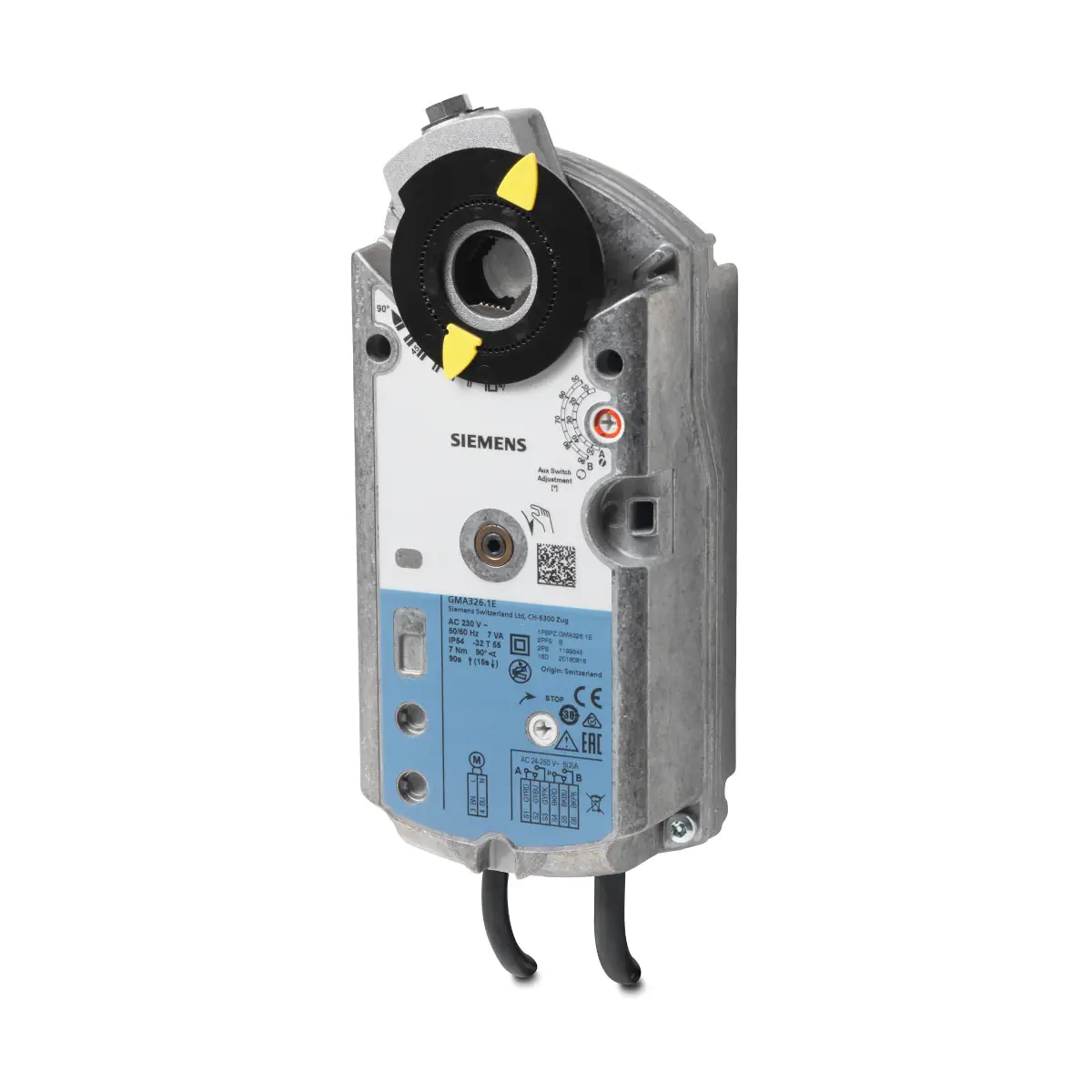

GMA326.1E Siłownik obrotowy ze sprężyną powrotną, 7 [Nm], 2-stawny, 230 [V] AC, 90/15 [s], 2 styki pomocnicze

Siemens GMA326.1E to obrotowy siłownik do przepustnic powietrza z serii OpenAir™, wyposażony w sprężynę powrotną (funkcja bezpieczeństwa). Pracuje w trybie sterowania 2-stawnego i jest zasilany z sieci AC 230 V. Zapewnia moment 7 Nm, ma samocentrujący adapter osi oraz mechanicznie nastawiany zakres roboczy 0…90° (ograniczenie co 5°). Siłownik posiada fabrycznie montowany przewód przyłączeniowy 0,9 m oraz dwa ustawiane przełączniki pomocnicze do realizacji dodatkowych funkcji.

Najważniejsze cechy

• Producent: Siemens
• Model: GMA326.1E
• Seria: OpenAir™
• Typ: obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną
• Rodzaj sterowania: 2-stawne
• Zasilanie: AC 230 V ±10%, 50/60 Hz
• Moment obrotowy (nominalny): 7 Nm
• Moment maksymalny (zblokowanie): 21 Nm
• Kąt obrotu (nominalny / maksymalny): 90° / 95° ±2°
• Czas przebiegu (silnikiem) dla 90°: 90 s
• Czas powrotu sprężyną (przy zaniku zasilania): 15 s
• Zakres roboczy: nastawiany mechanicznie 0…90° (skok co 5°)
• Przełączniki pomocnicze: 2 szt., niezależnie nastawiane 5°…90° (co 5°)
• Stopień ochrony: IP54
• Przewód przyłączeniowy: 0,9 m, przekrój 0,75 mm²

Zastosowanie

• Do przepustnic powietrza o powierzchni do 1,5 m² (zależnie od tarcia).
• Do instalacji wentylacyjnych, w których przy braku zasilania siłownik ma ustawić się w położeniu „zerowym” (pozycja awaryjna).
• Możliwość zastosowania dwóch siłowników na jednej osi przepustnicy (z użyciem obejmy montażowej) w celu podwojenia momentu obrotowego.

Funkcje i działanie

Sprężyna powrotna (funkcja bezpieczeństwa)

• W przypadku zaniku zasilania sprężyna powrotna ustawia siłownik w pozycji „zerowej”.

Ograniczenie i nastawa kąta obrotu

• Kąt obrotu osi adaptera można ograniczyć mechanicznie w krokach co 5°, w zakresie 0…90°.

Przełączniki pomocnicze (2 szt.)

• Punkty przełączenia przełączników pomocniczych A i B mogą być ustawiane niezależnie od siebie w zakresie 5°…90° ze skokiem co 5°.
• Parametry styków: 24…230 V AC (6 A rez. / 2 A ind.) oraz 12…30 V DC (2 A).

Podłączenie elektryczne (przewody)

• Zasilanie AC 230 V: L (brązowy), N (niebieski).
• Przełącznik pomocniczy A: S1 (szary/czerwony) – wejście, S2 (szary/niebieski) – styk NC, S3 (szary/różowy) – styk NO.
• Przełącznik pomocniczy B: S4 (czarny/czerwony) – wejście, S5 (czarny/niebieski) – styk NC, S6 (czarny/różowy) – styk NO.
• Przewód przyłączeniowy: 0,9 m, 0,75 mm².

Dane techniczne

• Zasilanie: AC 230 V ±10%, 50/60 Hz
• Pobór mocy (w ruchu): 7 VA / 4,5 W
• Pobór mocy (w stanie zatrzymania): 3,5 W
• Moment obrotowy (nominalny): 7 Nm
• Moment maksymalny (zblokowanie): 21 Nm
• Kąt obrotu (nominalny / maksymalny): 90° / 95° ±2°
• Czas przebiegu (silnikiem) dla 90°: 90 s
• Czas zamykania sprężyną (przy zaniku zasilania): 15 s
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): II (dla 230 V AC / przełączników pomocniczych)
• Temperatura (praca): -32…+55°C
• Temperatura (transport/składowanie): -32…+70°C
• Wilgotność: < 95% r.h. (bez kondensacji)
• Zgodność elektromagnetyczna (zastosowanie): środowiska mieszkalne, handlowe i przemysłowe

Wymiary i montaż

• Wymiary siłownika (szer. × dł. × wys.): 81 × 192 × 63 mm
• Oś przepustnicy: okrągła 6,4…20,5 mm / kwadrat 6,4…13 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania): 1,3 kg
• Kierunek obrotu: zgodny lub przeciwny do ruchu wskazówek zegara (w zależności od pozycji montażu na osi przepustnicy oraz rodzaju sterowania).

Podsumowanie

GMA326.1E to solidny siłownik obrotowy 7 Nm do przepustnic powietrza, z zasilaniem AC 230 V i sterowaniem 2-stawnym, wyposażony w sprężynę powrotną do ustawienia pozycji awaryjnej oraz dwa przełączniki pomocnicze z regulowanymi punktami przełączeń. Mechaniczna nastawa kąta pracy (0…90°) i stopień ochrony IP54 czynią go praktycznym wyborem do typowych zastosowań wentylacyjnych.
