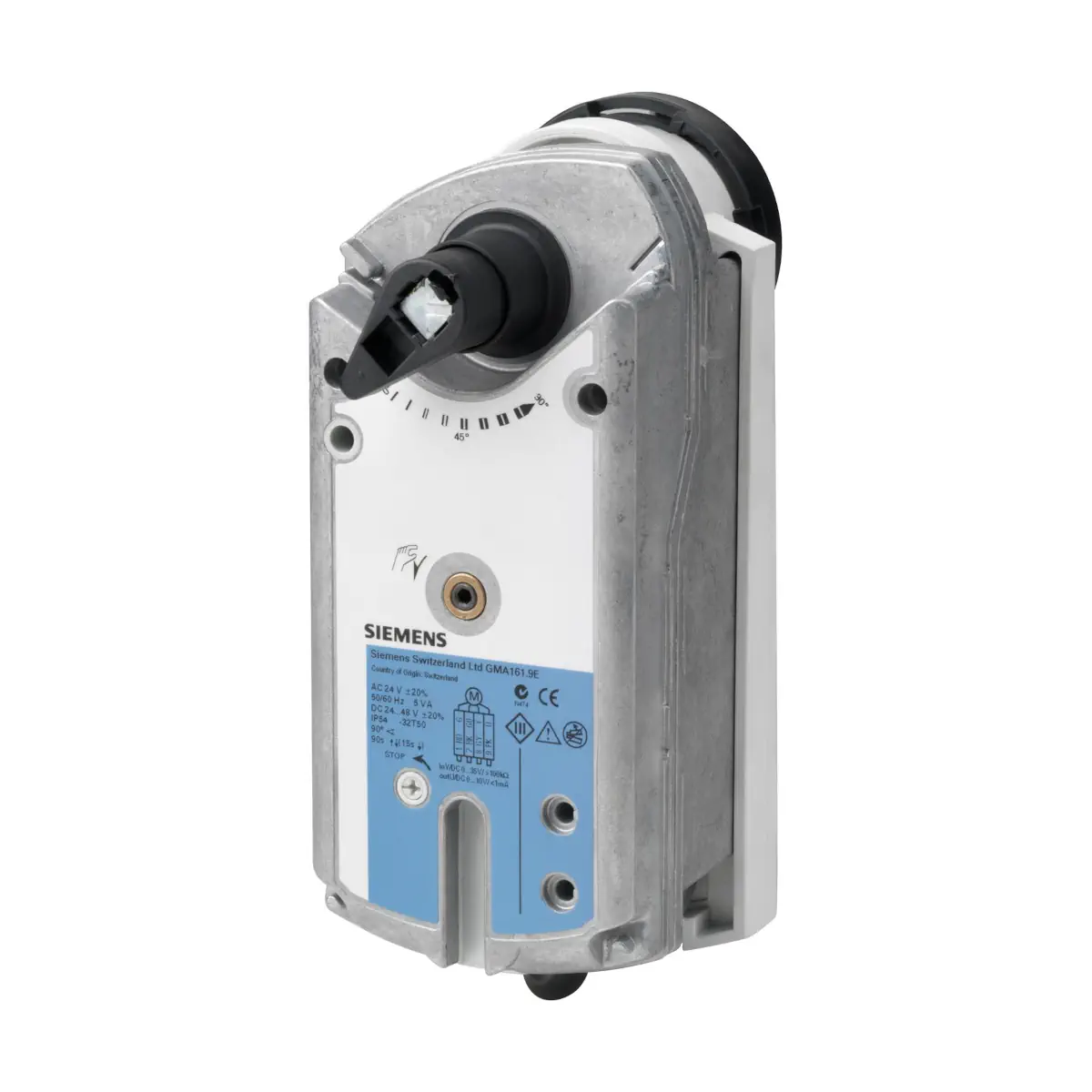

GMA131.9E Siłownik elektromechaniczny, 7 [Nm], 3-stawny, 24 [V] AC/DC, 90/15 [s], sprężyna powrotna

GMA131.9E to elektromechaniczny siłownik obrotowy ze sprężyną powrotną z serii Siemens ACVATIX, przeznaczony do 3-stawnego sterowania zaworami kulowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC. Zapewnia nominalny moment obrotowy 7 Nm oraz automatyczny powrót zaworu do położenia zerowego przy zaniku zasilania, realizując funkcję bezpieczeństwa w układach z zaworami kulowymi DN15…DN50.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: GMA131.9E
• Typ urządzenia: elektromechaniczny siłownik obrotowy ze sprężyną powrotną (funkcja bezpieczeństwa)
• Rodzaj sterowania: 3-stawne (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC)
• Przeznaczenie zaworowe: do zaworów kulowych:
  • regulacyjnych przelotowych i trójdrogowych z gwintem wewnętrznym VAI61.., VBI61.. oraz z gwintem zewnętrznym VAG61.., VBG61..,
  • odcinających i przełączających z gwintem wewnętrznym VAI60.., VBI60.. oraz z gwintem zewnętrznym VAG60.., VBG60..,
  • zakres średnic zaworów: DN15…DN50.
• Nominalny moment obrotowy: 7 Nm
• Maksymalny moment (zablokowany): 21 Nm
• Minimalny moment trzymający: 4 Nm
• Napięcie zasilające: AC 24 V ±20%, 50/60 Hz lub DC 24…48 V ±20%
• Sprężyna powrotna: automatyczny powrót zaworu kulowego do mechanicznego położenia zerowego przy zaniku zasilania
• Kąt obrotu nominalny: 90° (mechanicznie ograniczony do maks. 95° ±2°)
• Czas przebiegu 90° (napęd silnikowy): ok. 90 s
• Czas zamykania sprężyną powrotną: ok. 15 s
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Klasa bezpieczeństwa: III (dla 24 V AC / 24 V DC; wg EN 60730)
• Obudowa: aluminiowa, ognioodporna
• Silnik: bezszczotkowy silnik prądu stałego, odporny na przeciążenia
• Przekładnia: cicha, bezobsługowa przekładnia zębata
• Przewód podłączeniowy: fabrycznie zamontowany kabel o długości ok. 0,9 m, przekrój żył 0,75 mm²
• Masa: ok. 1,2 kg (bez opakowania)

Zastosowanie

Siłownik GMA131.9E przeznaczony jest do 3-stawnej regulacji zaworów kulowych w wodnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, wszędzie tam, gdzie w przypadku zaniku zasilania wymagany jest powrót zaworu do położenia bezpiecznego (zerowego).

Może być stosowany do sterowania następującymi zaworami kulowymi Siemens:

• Zawory kulowe regulacyjne przelotowe VA..61..:
  • z gwintem wewnętrznym: VAI61.. (karta katalogowa N4211),
  • z gwintem zewnętrznym: VAG61.. (karta katalogowa N4212).
• Zawory kulowe regulacyjne trójdrogowe VB..61..:
  • z gwintem wewnętrznym: VBI61..,
  • z gwintem zewnętrznym: VBG61...
• Zawory kulowe odcinające i przełączające VA..60.. / VB..60..:
  • z gwintem wewnętrznym: VAI60.., VBI60.. (karta katalogowa N4213),
  • z gwintem zewnętrznym: VAG60.., VBG60.. (karta katalogowa N4214).

Funkcje i działanie

Sterowanie 3-stawne

Model GMA131.9E współpracuje z regulatorami 3-stawnymi, sterującymi funkcjami OTWÓRZ / ZAMKNIJ poprzez wejścia Y1 i Y2. Zawór kulowy pracuje w konfiguracji NZ (normalnie zamknięty).

• Sygnał sterujący na Y1: siłownik obraca się przeciwnie do ruchu wskazówek zegara – zawór kulowy otwiera się.
• Sygnał sterujący na Y2: siłownik obraca się zgodnie z ruchem wskazówek zegara – zawór kulowy zamyka się.
• Zalecana minimalna długość impulsu sterującego: 500 ms, aby zapewnić ciągłe i dokładne działanie siłownika w trybie 3-stawnym.

Funkcja bezpieczeństwa – sprężyna powrotna

• W przypadku awarii zasilania lub wyłączenia napięcia roboczego wbudowana sprężyna powrotna automatycznie obraca siłownik w kierunku zamknięcia zaworu (obrót zgodnie z ruchem wskazówek zegara).
• Zawór kulowy ustawiany jest w jego mechanicznym położeniu zerowym (pozycja awaryjna), co zapewnia bezpieczne zatrzymanie przepływu medium.
• Czas powrotu sprężyny: ok. 15 s.

Wskazanie położenia i nastawa ręczna

• Wskazanie mechaniczne: kąt obrotu zaworu kulowego wskazywany jest poprzez dźwignię ręczną pełniącą rolę wskaźnika położenia.
• Nastawa ręczna: przy braku napięcia zasilającego siłownik można ustawić i zablokować w dowolnym położeniu kątowym za pomocą klucza imbusowego.
• Po mechanicznym odblokowaniu kluczem lub krótkotrwałym podaniu napięcia zasilającego siłownik automatycznie powraca do położenia zerowego (zamkniętego).
• Ręczne przestawianie samego wskaźnika położenia nie jest dopuszczalne – może spowodować uszkodzenie urządzenia.

Konstrukcja i napęd

• Bezszczotkowy silnik prądu stałego zapewnia niezawodną pracę w pełnym zakresie obciążeń.
• Siłownik nie wymaga przełączników krańcowych – po osiągnięciu położeń krańcowych jest odporny na przeciążenia i utrzymuje aktualną pozycję.
• Przekładnia zębata jest cicha i bezobsługowa, co ogranicza konieczność serwisowania.
• Obudowa aluminiowa jest ognioodporna i odporna mechanicznie.
• Siłownik GMA131.9E jest bezobsługowy w normalnych warunkach eksploatacji.

Podłączenie elektryczne i okablowanie

• Napięcie zasilające: AC 24 V ±20% (50/60 Hz) lub DC 24…48 V ±20%.
• Sposób sterowania: sygnały dwustanowe 3-stawne na wejściach Y1 (OTWÓRZ) i Y2 (ZAMKNIJ).
• Prąd załączania dla działania otwórz/zamknij (przy 24 V AC / 24…48 V DC): > 8 mA AC / DC.
• Przewód podłączeniowy: fabrycznie zamontowany kabel o długości ok. 0,9 m, przekrój żył 0,75 mm².
• Oznaczenia żył (24 V AC / 24…48 V DC):
  • G (czerwony): potencjał systemowy 24 V AC / 24…48 V DC,
  • G0 (czarny): przewód neutralny (referencja systemowa),
  • Y1 (fioletowy): sygnał sterujący „przeciwnie do ruchu wskazówek zegara” – OTWÓRZ (zawór NZ),
  • Y2 (pomarańczowy): sygnał sterujący „zgodnie z ruchem wskazówek zegara” – ZAMKNIJ (zawór NZ).
• W siłowniku nie ma wewnętrznego zabezpieczenia linii zasilających – przekroje przewodów i zabezpieczenia nadprądowe należy dobrać zgodnie z lokalnymi przepisami.

Dane techniczne

• Napięcie zasilające (GMA1..9E.. – w tym GMA131.9E): AC 24 V ±20%, 50/60 Hz; DC 24…48 V ±20%.
• Pobór mocy w ruchu: AC: 5 VA / 3,5 W; DC: 3,5 W.
• Pobór mocy w podtrzymaniu (GMA121.9E / GMA131.9E): 2 W (AC / DC).
• Nominalny moment obrotowy: 7 Nm.
• Maksymalny moment (zablokowany): 21 Nm.
• Minimalny moment trzymający: 4 Nm.
• Kąt obrotu nominalny: 90° (ze wskaźnikiem położenia).
• Maksymalny kąt obrotu: 95° ±2° (ograniczony mechanicznie).
• Czas przebiegu nominalnego kąta 90°: ok. 90 s (napęd silnikowy).
• Czas zamykania sprężyną powrotną: ok. 15 s.
• Długość kabla: 0,9 m; przekrój żył 0,75 mm².
• Stopień ochrony obudowy: IP54 wg EN 60529.
• Klasa bezpieczeństwa (EN 60730): III (24 V AC / 24 V DC).
• Warunki pracy (IEC 60721-3-3, klasa 2K3): temperatura otoczenia -32…55 °C, wilgotność < 95% r.h. (bez kondensacji).
• Warunki transportu (IEC 60721-3-2, klasa 3K5 / 2K3): temperatura -32…70 °C, wilgotność < 95% r.h. (bez kondensacji).
• Warunki składowania (IEC 60721-3-1, klasa 1K3): temperatura -32…50 °C, wilgotność < 95% r.h. (bez kondensacji).
• Warunki mechaniczne otoczenia: klasa 2M2.
• Norma wyrobu: EN 60730, część 2-14 (elektryczne siłowniki).
• Zgodność EMC: do stosowania w środowiskach mieszkalnych, handlowych i przemysłowych.
• Masa (GMA1..9E..): ok. 1,2 kg (bez opakowania).

Montaż

• Montaż bezpośredni na zaworach kulowych regulacyjnych VA..61.. / VB..61.. oraz odcinających i przełączających VA..60.. / VB..60.. – bez konieczności stosowania specjalnych narzędzi czy regulacji.
• Zawór i siłownik można łatwo zmontować bezpośrednio na obiekcie; nie są wymagane dodatkowe czynności nastawcze.
• Minimalne odległości montażowe od ścian i stropów (dla zapewnienia miejsca na montaż, okablowanie i obsługę):
  • > 100 mm od ścian,
  • > 200 mm od stropów.
• W miejscach narażonych na kondensację pary wodnej zaleca się zastosowanie adaptera termicznego ALJ100 w celu zabezpieczenia siłownika; dla czynników o temperaturze ≤ 0 °C wałek adaptera należy nasmarować smarem silikonowym.
• Przed uruchomieniem instalacji należy sprawdzić poprawność okablowania i działanie siłownika.
• Siłownik jest bezobsługowy; korpusu nie należy rozbierać ze względu na naprężoną sprężynę powrotną.

Podsumowanie

Siemens GMA131.9E to wytrzymały, elektromechaniczny siłownik obrotowy 7 Nm ze sprężyną powrotną, przeznaczony do 3-stawnego sterowania 24 V AC / 24…48 V DC zaworami kulowymi DN15…DN50 w instalacjach HVAC. Bezszczotkowy silnik DC, bezobsługowa przekładnia, wysoki stopień ochrony IP54, mechaniczny wskaźnik położenia oraz funkcja automatycznego powrotu do położenia zerowego przy zaniku zasilania gwarantują niezawodną i bezpieczną pracę w nowoczesnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych.
