ASR70 Element grzejny PTC do zaworów regulacyjnych chłodniczych MVL661.. i MVS661..

ASR70 to PTC element grzejny (przewodzący) marki Siemens (ACVATIX), przeznaczony jako akcesorium do rozszerzenia zakresu zastosowań modulowanych zaworów chłodniczych MVS661.. oraz MVL661... Zasilany napięciem AC/DC 24 V, montowany bezpośrednio na zaworze (bez potrzeby regulacji), umożliwia pracę przy temperaturze czynnika na wlocie zaworu poniżej 0°C.

Najważniejsze cechy

• Producent: Siemens
• Model: ASR70
• Typ: PTC conductive heating element (element grzejny PTC)
• Zastosowanie: akcesorium do modulowanych zaworów chłodniczych MVS661.. i MVL661..
• Napięcie zasilania: AC 24 V / DC 24 V (-10% / +20%)
• Montaż: bezpośrednio na zaworze, bez regulacji
• Stopień ochrony obudowy: IP54
• Przewód: stały, 1,4 m (2 x 0,75 mm²)
• Pobór mocy: 30…45 W (zależnie od temperatury uchwytu U)
• Prąd rozruchowy (max.): 5 A

Zastosowanie

Element grzejny ASR70 służy do rozszerzenia zakresu pracy zaworów dla temperatur czynnika chłodniczego na wlocie zaworu poniżej 0°C. Typowe zastosowania obejmują układy pompowe z maszynami chłodniczymi na czynnik amoniak lub CO₂.

Rozszerzenie zakresu temperatur na wlocie zaworu

• Bez ASR70: 1…120°C
• Z ASR70: -40…0°C

Funkcje i działanie

• Funkcja: dynamiczny element grzejny do ogrzewania ciał stałych na bardzo małych powierzchniach.
• Element grzejny musi być zasilany tak długo, jak temperatura czynnika na wlocie zaworu jest < 0°C i jest niższa od temperatury otoczenia zaworu.
• Element grzejny można wyłączyć przy wyłączonej instalacji i temperaturach otoczenia < 0°C lub podczas pracy, gdy temperatura czynnika na wlocie zaworu wynosi > 0°C.

Ograniczenia zastosowania

• Elementy grzejne PTC nie są przeznaczone do stosowania w atmosferach potencjalnie wybuchowych.
• W atmosferach potencjalnie wybuchowych elementy grzejne PTC nie są certyfikowane ani dopuszczone zgodnie z wymaganiami ATEX.

Dostawa (zestaw)

• Numer katalogowy (stock number): S55845-Z241

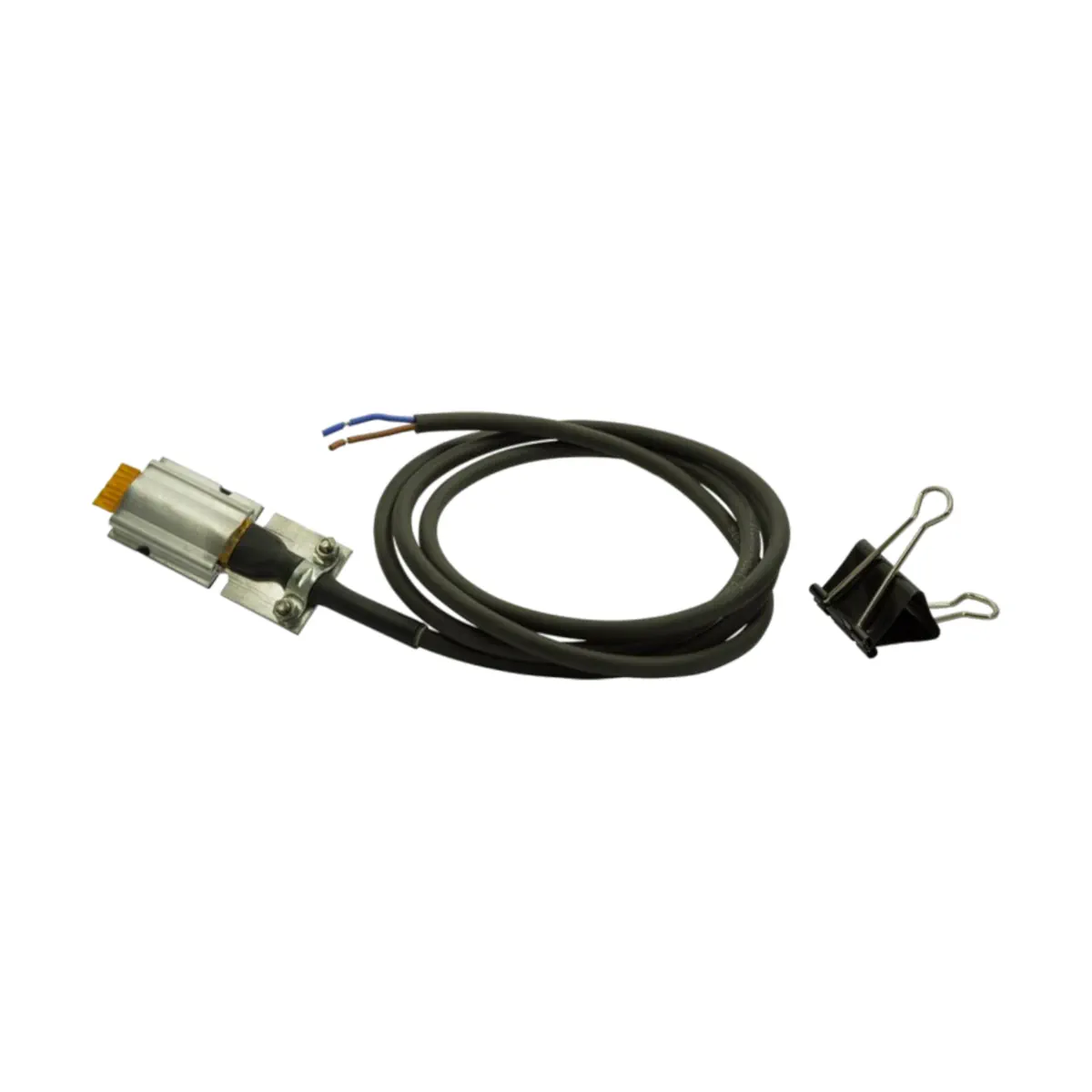

• W komplecie: element grzejny PTC ASR70, taśma przewodząca dwustronna oraz klips.

Montaż i instalacja

• Element grzejny mocuje się do zaworu chłodniczego na uchwycie typu U i zabezpiecza klipsem.
• Podczas pracy na zewnątrz należy zawsze stosować osłonę pogodową (wymagana ochrona obudowy IP54).

Zasilanie – dobór transformatora

• Dobór transformatora powinien uwzględniać zarówno pobór mocy podczas pracy, jak i prąd rozruchowy przy załączaniu elementu PTC.
• Przy doborze należy sprawdzić odporność transformatora na przeciążenia.

Dane techniczne

• Napięcie pracy: AC 24 V (-10% / +20%)
• Napięcie pracy: DC 24 V (-10% / +20%)
• Częstotliwość: 50/60 Hz
• Prąd rozruchowy (max.): 5 A
• Prąd pobierany: 1,9 A (przy najniższych temperaturach uchwytu U)
• Prąd pobierany: 1,2 A (przy najwyższych temperaturach uchwytu U)
• Pobór mocy: 45 W (przy najniższych temperaturach uchwytu U)
• Pobór mocy: 30 W (przy najwyższych temperaturach uchwytu U)
• Zewnętrzne zabezpieczenie zasilania (UE): bezpiecznik zwłoczny 6 A…10 A lub wyłącznik max. 13 A, charakterystyka B, C, D (EN 60898); zasilanie z ograniczeniem prądu max. 10 A
• Przewód przyłączeniowy: stały, 1,4 m
• Liczba żył / przekrój: 2 x 0,75 mm²
• Stopień ochrony: IP54 (EN 60529)
• Norma produktu: EN60335-1
• Kompatybilność elektromagnetyczna: środowiska mieszkalne, komercyjne i przemysłowe
• Warunki klimatyczne: klasa 3K6 (EN 60721-3-3)

Wymiary i masa

• Długość przewodu (stały): 1400 mm
• Masa: 0,157 kg

Konserwacja i utylizacja

• Konserwacja: ASR70 jest bezobsługowy (maintenance free).
• Utylizacja: urządzenie traktowane jest jako sprzęt elektroniczny i nie może być wyrzucane z odpadami komunalnymi; należy stosować wyznaczone kanały utylizacji zgodnie z lokalnymi przepisami.

Podsumowanie

Siemens ASR70 to kompaktowy element grzejny PTC zasilany AC/DC 24 V, przeznaczony do montażu na zaworach chłodniczych MVS661.. i MVL661... Pozwala rozszerzyć dopuszczalną temperaturę czynnika na wlocie zaworu do zakresu -40…0°C, oferując prosty montaż na uchwycie U, stopień ochrony IP54 oraz gotowy przewód przyłączeniowy 1,4 m.
