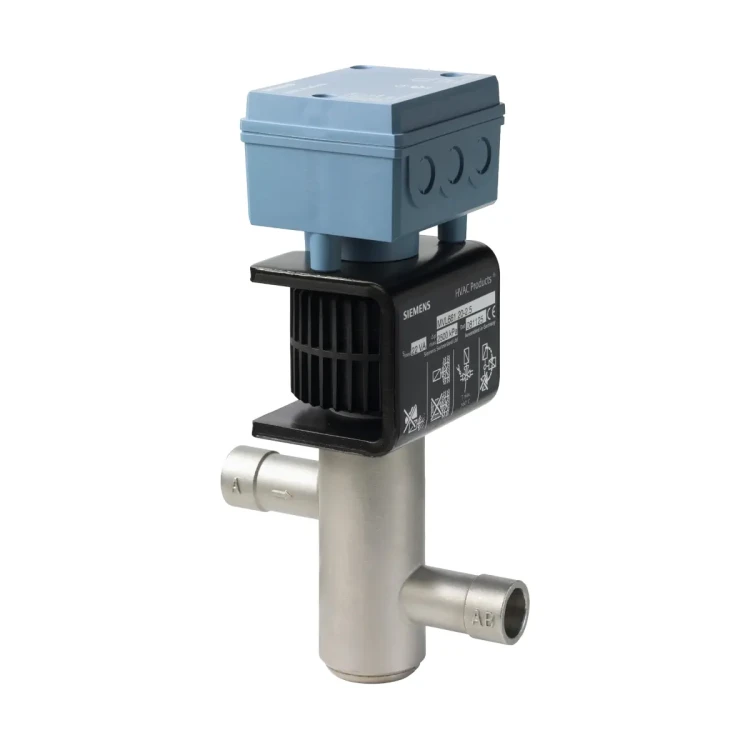

MVL661.15-0.4 Zawór przelotowy z siłownikiem magnetycznym do układów chłodniczych, PS45, DN15, kvs 0,4 [m3/h]
Wystaw opinię o produkcie
Siemens MVL661.15-0.4 to hermetycznie spawany, modulowany zawór chłodniczy DN15 z siłownikiem magnetycznym PS45 do chillerów i pomp ciepła. Oferuje Kvs 0,40 m³/h z redukcją DIP do 0,25 m³/h i współpracuje z popularnymi czynnikami (np. R134a, R448A/R449A, R744/CO₂). Zasilanie AC/DC 24 V oraz sterowanie 0/2…10 V lub 0/4…20 mA zapewniają bardzo szybkie pozycjonowanie (<1 s) i sprzężenie zwrotne U. W wersji NC sprężyna zamyka tor A→AB przy zaniku zasilania, a obudowa IP65 pracuje do 45 bar.
Kod produktu: MVL661.15-0.4
Paczkomat InPost - 0,00 zł
Odbiór osobisty - 0,00 zł
Opis
MVL661.15-0.4 to hermetycznie spawany modulowany zawór chłodniczy Siemens z siłownikiem magnetycznym (PS45), przeznaczony do precyzyjnej regulacji obiegów czynnika w chillerach i pompach ciepła. Zawór obsługuje aplikacje rozprężania, hot-gas (obejście gorącego gazu) oraz dławienia ssania, współpracując z popularnymi czynnikami chłodniczymi (m.in. R134a, R448A, R449A, R450A, R452A, R513A oraz R744/CO2). Jest zamknięty w stanie beznapięciowym (NC), a w razie zaniku zasilania sprężyna powrotna automatycznie zamyka tor A → AB.
Najważniejsze cechy
- Producent: Siemens
- Model: MVL661.15-0.4
- Typ: modulowany zawór chłodniczy z siłownikiem magnetycznym, hermetycznie szczelny na zewnątrz
- Wielkość nominalna: DN 15
- Kvs (H100): 0,40 m³/h
- Redukcja kvs (DIP): do 63% → 0,25 m³/h
- Maks. ciśnienie robocze: 4,5 MPa (45 bar)
- Maks. różnica ciśnień Δpmax: 2,5 MPa (25 bar)
- Sygnał sterujący Y (wybieralny): DC 0/2…10 V lub DC 0/4…20 mA
- Sygnał sprzężenia zwrotnego U (wybieralny): DC 0/2…10 V lub DC 0/4…20 mA
- Czas pozycjonowania: < 1 s
- Dokładność pozycjonowania: ±3% pełnej skali
- Rozdzielczość skoku: 1 : 1000
- Stopień ochrony obudowy: IP65 (montaż pionowo do poziomo)
- Konstrukcja: solidna, bezobsługowa (zawór nienaprawialny – wymiana jako komplet)
Zastosowanie
MVL661.15-0.4 jest przeznaczony do modulowanej regulacji przepływu czynnika chłodniczego w obiegach chłodniczych, m.in. w:
- aplikacjach rozprężania (expansion),
- obejściu gorącego gazu (hot-gas / compressor bypass),
- dławieniu ssania (suction throttle).
Orientacyjne moce chłodnicze (dla R448A, to = −10°C, tc = +45°C)
- Rozprężanie (Q0 E): 38 kW (dla kvs 0,40 m³/h) / 24 kW (dla kvs zredukowanego 0,25 m³/h)
- Hot-gas (Q0 H): 11 kW (dla kvs 0,40 m³/h) / 6,9 kW (dla kvs zredukowanego 0,25 m³/h)
- Dławienie ssania (Q0 D): 1,6 kW (dla kvs 0,40 m³/h) / 1,0 kW (dla kvs zredukowanego 0,25 m³/h)
Funkcje i działanie
Sterowanie modulowane i sygnały standardowe
- Zawór może być sterowany przez regulatory Siemens oraz innych producentów, które podają sygnał DC 0/2…10 V lub DC 0/4…20 mA.
- Skok zaworu jest proporcjonalny do sygnału sterującego.
- Dostępny jest sygnał sprzężenia zwrotnego U (napięciowy lub prądowy – wybór przełącznikiem).
Bezpieczeństwo – sprężyna powrotna (NC)
- W przypadku przerwania sygnału pozycjonowania lub zaniku zasilania, sprężyna powrotna automatycznie zamyka tor A → AB.
- Pozycja beznapięciowa: A → AB zamknięty.
Redukcja kvs (DIP switch)
- Przełącznik DIP pozwala ograniczyć skok do 63% mechanicznego skoku, co odpowiada 63% kvs (dla MVL661.15-0.4: 0,25 m³/h).
- Przy aktywnej redukcji kvs, 10 V na wejściu/wyjściu odpowiada 63% skoku.
Minimalny skok (dla aplikacji dławienia ssania)
- Elektronika posiada potencjometr Rv do ustawiania minimalnego otwarcia.
- Nastawa fabryczna: 0% (mechaniczny ogranicznik w kierunku przeciwnym do ruchu wskazówek zegara).
- Minimalny skok można zwiększyć do maks. 80% kvs (obrót zgodnie z ruchem wskazówek zegara).
Wejście wymuszenia ZC
- ZC niepodłączone: zawór podąża za sygnałem Y (z uwzględnieniem ewentualnej nastawy minimalnego skoku).
- ZC połączone z G: zawór wysterowany na pełne otwarcie toru A → AB.
- ZC połączone z G0: zawór zamyka tor A → AB.
Kalibracja skoku i sygnalizacja LED
- Zawór jest dostarczany w pełni skalibrowany.
- Kalibrację można uruchomić przez zwarcie styków w szczelinie kalibracyjnej (zawór najpierw się zamknie, potem w pełni otworzy).
- LED zielona: świeci – praca automatyczna; miga – kalibracja w toku.
- LED czerwona: świeci – błąd kalibracji lub błąd wewnętrzny; miga – błąd zasilania (sieć poza zakresem częstotliwości lub napięcia).
Podłączenie elektryczne i okablowanie
- Zasilanie: AC 24 V ±20% (SELV/PELV) lub DC 20…30 V
- Zalecane połączenie: 4-przewodowe (dla zasilania DC 24 V – wymagane)
- Dławnice kablowe: 3 × Ø 17 mm (dla M16)
- Minimalny przekrój żył: 0,75 mm²
- Maks. długość przewodu (1,5 / 2,5 / 4,0 mm²): 4-przewodowe: 65 / 110 / 160 m; 3-przewodowe: 20 / 35 / 50 m
Dane techniczne (MVL661.15-0.4)
- Tryb pracy: modulowany
- Zasilanie AC: AC 24 V ±20%, 45…65 Hz
- Zasilanie DC: DC 20…30 V
- Pobór mocy typowy (Pmed): 12 W
- Pobór mocy w czuwaniu: < 1 W (zawór zamknięty)
- Moc pozorna znamionowa (SNA): 32 VA
- Wymagany bezpiecznik: 1,6…4 A (zwłoczny)
- Wejście Y: DC 0/2…10 V (100 kΩ / 5 nF) lub DC 0/4…20 mA (240 Ω / 5 nF)
- Wyjście U: DC 0/2…10 V (obciążenie ≥ 500 Ω) lub DC 0/4…20 mA (obciążenie ≤ 500 Ω)
- Wykrywanie skoku: indukcyjne
- Histereza: typowo 3%
- Charakterystyka zaworu: liniowa (VDI/VDE 2173)
- Szczelność wewnętrzna (przez gniazdo): maks. 0,002% kvs lub maks. 1 Nl/h gazu przy Δp = 4 bar
- Uszczelnienie zewnętrzne: hermetyczne (w pełni spawane, bez uszczelnień statycznych i dynamicznych)
- Dopuszczalne media: powszechnie stosowane czynniki chłodnicze (m.in. R134a, R448A, R449A, R450A, R452A, R513A oraz R744/CO2); nie do amoniaku (R717)
- Temperatura medium: wylot (AB) −40…120°C (maks. 140°C przez 10 min, bez ASR70); wlot (A) 1…120°C (maks. 140°C przez 10 min, bez ASR70)
- Materiały: korpus i części – stal / stal CrNi; gniazdo/tłok – stal CrNi / mosiądz; dysk uszczelniający – PTFE
Wymiary i przyłącza (MVL661.15-0.4)
- DN: 15
- Przyłącza rurowe: króćce do lutowania – Ø 16 mm (5/8") (rura miedziana dopasowana do króćca)
- Długość L: 140 mm
- Wysokość H4: 160 mm
- Głębokość T: 103 mm
- Masa (z opakowaniem): 4,4 kg
Montaż i uruchomienie
- Zawór może być montowany w dowolnej orientacji, jednak zalecany jest montaż pionowy.
- Należy tak poprowadzić instalację, aby zawór nie znajdował się w najniższym punkcie układu, gdzie może gromadzić się olej.
- Rurociąg powinien być zamocowany tak, by nie przenosić drgań na zawór; drgania mogą prowadzić do uszkodzeń rur przyłączeniowych.
- Przed lutowaniem upewnić się co do kierunku przepływu przez zawór.
- Podczas lutowania zalecane jest użycie gazu obojętnego (ograniczenie tlenków i zanieczyszczeń) oraz chłodzenie zaworu, aby nie dopuścić do przegrzania.
- Izolować korpus zaworu i podłączone rurociągi; nie izolować siłownika.
Akcesoria i serwis
- ASR70 – grzałka PTC rozszerzająca zakres zastosowań dla temperatur czynnika na wlocie zaworu poniżej 0°C (bezpośredni montaż na zaworze, bez regulacji).
- W przypadku uszkodzenia elektroniki, obudowę elektroniki wymienia się jako część zamienną ASR61 (wymiana kompletnego modułu elektroniki).
Podsumowanie
Siemens MVL661.15-0.4 to szybki i precyzyjny, hermetycznie szczelny zawór chłodniczy DN 15 o kvs 0,40 m³/h (z opcją redukcji do 0,25 m³/h), zasilany AC/DC 24 V i sterowany standardowymi sygnałami 0/2…10 V lub 0/4…20 mA. Sprężyna powrotna (NC), sprzężenie zwrotne położenia oraz konfiguracja DIP sprawiają, że jest to solidne rozwiązanie do modulowanej regulacji obiegów czynnika w nowoczesnych układach chłodniczych.
Pliki do pobrania:
MVL661.15-0.4 Karta katalogowa
MVL661.15-0.4 Instrukcja montażu
