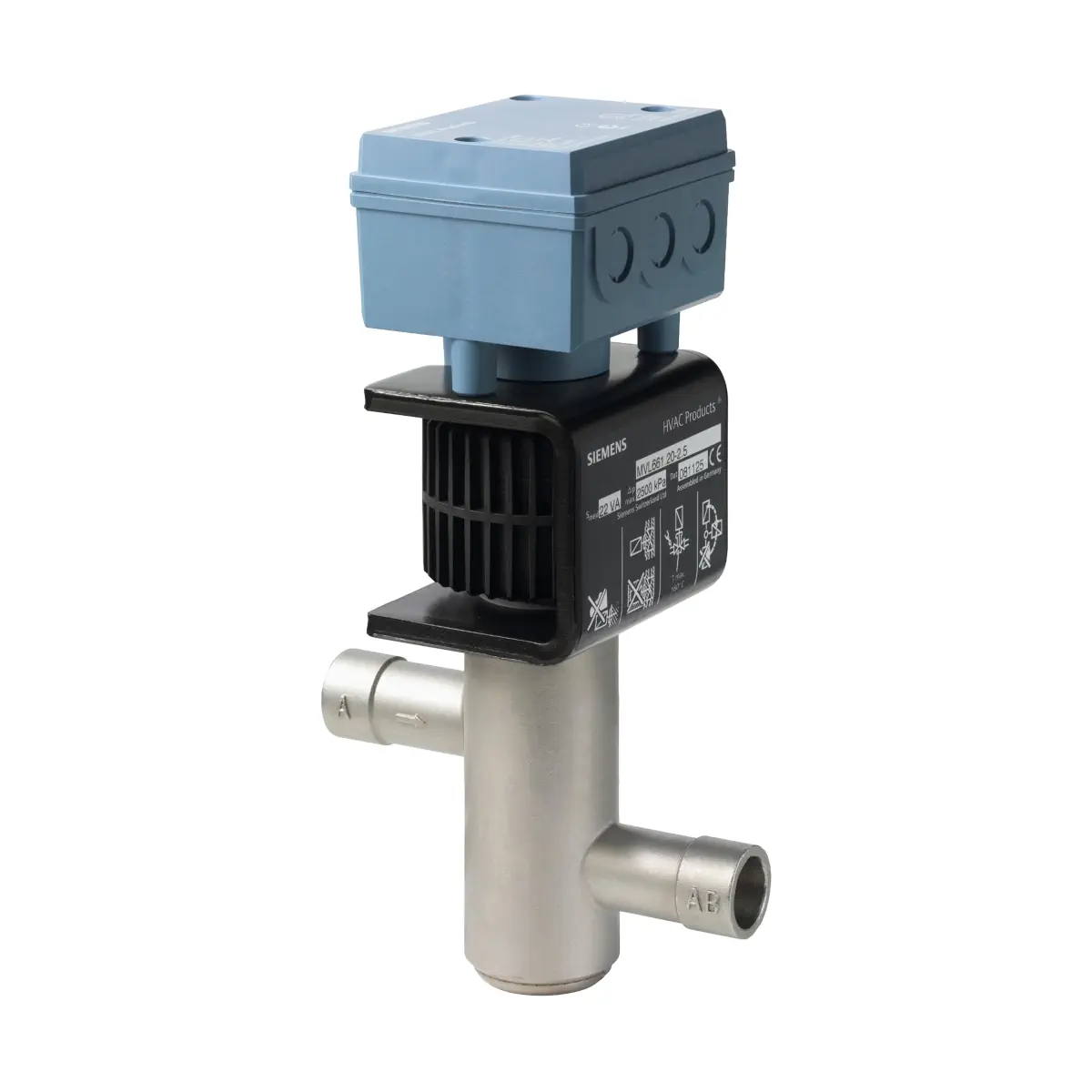

MVL661.20-2.5 Zawór przelotowy z siłownikiem magnetycznym do układów chłodniczych, PS45, DN20, kvs 2,5 [m3/h]

MVL661.20-2.5 to modulowany zawór czynnika chłodniczego Siemens (ACVATIX™) z siłownikiem magnetycznym i klasą ciśnieniową PS45 (dopuszczalne ciśnienie pracy do 45 bar). Zawór jest hermetycznie szczelny względem otoczenia (w pełni spawany, bez uszczelnień statycznych i dynamicznych) i przeznaczony do precyzyjnego, szybkiego sterowania przepływem w obiegach chłodniczych. Obsługuje standardowe sygnały DC 0/2…10 V lub DC 0/4…20 mA, oferuje sprzężenie zwrotne położenia, a w przypadku zaniku zasilania lub sygnału zamyka tor A → AB (zawór normalnie zamknięty, NC).

Najważniejsze cechy

• Producent: Siemens
• Model: MVL661.20-2.5
• Typ: modulowany zawór czynnika chłodniczego z siłownikiem magnetycznym (ACVATIX™)
• Wielkość nominalna: DN 20
• Wartość kvs: 2,5 m³/h
• Redukcja kvs: do 63% (ograniczenie skoku) – 1,6 m³/h (ustawienie przełącznikiem DIP)
• Sygnał sterujący Y (wybierany): DC 0/2…10 V lub DC 0/4…20 mA
• Sygnał sprzężenia zwrotnego U (wybierany): DC 0/2…10 V lub DC 0/4…20 mA
• Czas przestawienia: < 1 s
• Położenie przy braku zasilania: tor A → AB zamknięty (sprężyna powrotna, NC)
• Obudowa: IP65 (przy montażu od pionu do poziomu)
• Konstrukcja: integralny zespół (korpus zaworu i siłownik stanowią jedną całość – nie można rozdzielić)

Zastosowanie

MVL661.20-2.5 jest przeznaczony do modulowanego sterowania obiegami czynnika chłodniczego w instalacjach, takich jak chillery i pompy ciepła. Może pracować w aplikacjach rozprężania, hot-gas (obejście gorących gazów) oraz dławienia na ssaniu.

Zawór może współpracować z powszechnie stosowanymi czynnikami chłodniczymi (m.in. R134a, R448A, R449A, R450A, R452A, R513A itd.) oraz R744 (CO2). Nie jest dopuszczony do pracy z amoniakiem (R717).

Funkcje i działanie

Sterowanie modulowane i sprzężenie zwrotne

• 4 wybieralne standardy sygnałów dla zadania i pomiaru: DC 0/2…10 V lub DC 0/4…20 mA (konfiguracja przełącznikami DIP).
• Skok zaworu jest proporcjonalny do sygnału sterującego.
• Sprzężenie zwrotne położenia U dostępne jako sygnał napięciowy lub prądowy (wybór przełącznikiem DIP).

Bezpieczeństwo działania (NC, sprężyna powrotna)

• W przypadku przerwania sygnału sterującego lub zaniku zasilania sprężyna powrotna automatycznie zamyka tor A → AB.

Redukcja przepływu (kvs reduction)

• Przełącznik DIP umożliwia ograniczenie skoku do 63% skoku mechanicznego, co odpowiada 63% kvs (dla MVL661.20-2.5: 1,6 m³/h).
• Przy aktywnej redukcji kvs, 10 V odpowiada 63% pełnego skoku.

Minimalny skok dla aplikacji dławienia na ssaniu

• Elektronika zaworu posiada potencjometr Rv do ustawienia minimalnego skoku (do maks. 80% kvs) – wymagane w aplikacjach dławienia na ssaniu, aby zapewnić chłodzenie sprężarki i powrót oleju.
• Uwaga: potencjometru Rv nie wolno używać do ograniczania skoku w aplikacjach rozprężania – zawór musi mieć możliwość pełnego zamknięcia.

Wymuszenie położenia (wejście ZC)

• ZC niepodłączone: zawór pracuje zgodnie z sygnałem Y.
• ZC połączone z G: zawór otwiera się w pełni (A → AB).
• ZC połączone z G0: zawór zamyka tor A → AB.

Kalibracja i sygnalizacja LED

• Zawory są dostarczane w pełni skalibrowane.
• Kalibrację można wykonać z poziomu elektroniki (inicjacja powoduje pełne zamknięcie i pełne otwarcie zaworu, dopasowując elektronikę do mechaniki).
• LED zielona: praca automatyczna; zielona migająca: kalibracja w toku.
• LED czerwona: błąd kalibracji / błąd wewnętrzny (zalecana ponowna kalibracja lub wymiana modułu elektroniki); czerwona migająca: błąd zasilania.

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 24 V ±20% (SELV/PELV) lub DC 20…30 V.
• Zalecane połączenie 4-przewodowe; przy zasilaniu DC połączenie 4-przewodowe jest obowiązkowe.
• Dławiki kablowe: 3 × Ø 17 mm (dla M16).
• Minimalny przekrój przewodu: 0,75 mm².
• Typowe zaciski: G0 (neutralny), G (zasilanie), Y (sterowanie), M (neutralny pomiarowy = G0), U (sprzężenie zwrotne), ZC (wymuszenie).
• Maks. długości przewodów (zasilanie/sterowanie): dla 4-przewodowego: 65 m (1,5 mm²), 110 m (2,5 mm²), 160 m (4,0 mm²); dla 3-przewodowego: 20 m (1,5 mm²), 35 m (2,5 mm²), 50 m (4,0 mm²).
• Instalacja rurowa powinna być podłączona do uziemienia potencjałowego.

Dane techniczne (MVL661.20-2.5)

• DN: 20
• kvs: 2,5 m³/h (opcjonalnie 63%: 1,6 m³/h)
• Dopuszczalne ciśnienie pracy: max. 4,5 MPa (45 bar)
• Maks. różnica ciśnień Δpmax: 2,5 MPa (25 bar)
• Charakterystyka zaworu: liniowa (wg VDI/VDE 2173)
• Szczelność wewnętrzna (przez gniazdo): max. 0,002% kvs lub max. 1 Nl/h gazu przy Δp = 4 bar
• Położenie przy braku zasilania: A → AB zamknięte
• Tryb pracy: modulowany
• Czas przestawienia: < 1 s
• Dokładność pozycjonowania (sprzężenie zwrotne): ±3% pełnej skali
• Histereza: typowo 3%
• Rozdzielczość skoku: 1 : 1000
• Zasilanie AC: 24 V ±20%, 45…65 Hz; SNA: 32 VA; Pmed: 12 W; standby: < 1 W (zawór zamknięty)
• Zasilanie DC: 20…30 V; pobór prądu 0,5 A / 2 A (max.)
• Stopień ochrony: IP65 (od pionu do poziomu)
• Materiał korpusu i części: stal / stal CrNi
• Gniazdo / tłok: stal CrNi / mosiądz
• Dysk uszczelniający: PTFE
• Uszczelnienie zewnętrzne: hermetyczne (w pełni spawane)
• Temperatura medium (wylot AB): -40…120°C; max. 140°C przez 10 min (bez ASR70)
• Temperatura medium (wlot A): 1…120°C; max. 140°C przez 10 min (bez ASR70)
• Temperatura medium (wlot A) z ASR70: -40…0°C

Wymiary i przyłącza

• Średnica rury miedzianej (D): 7/8” / 22 mm
• Długość (L): 150 mm
• Wymiary wysokości (H1 / H2 / H3 / H4): 41 / 41 / 119 / 160 mm
• Głębokość (T): 103 mm
• Masa (z opakowaniem): 4,5 kg
• Przyłącza rurowe: tuleje, wewnętrznie lutowane, stal CrNi

Montaż

• Zawór może być montowany w dowolnej orientacji, jednak zalecany jest montaż pionowy.
• Instalację prowadzić tak, aby zawór nie był w najniższym punkcie układu (ryzyko gromadzenia oleju).
• Rurociąg zamocować tak, by nie przenosił drgań na zawór; wibracje mogą prowadzić do uszkodzeń przyłączy.
• Przed lutowaniem upewnić się co do kierunku przepływu.
• Zalecane lutowanie z użyciem gazu obojętnego (ograniczenie zabrudzeń i tlenków), z chłodzeniem korpusu zaworu (np. mokrą szmatką), aby nie dopuścić do przegrzania.
• Korpus zaworu i rurociąg można izolować; siłownika (aktuatora) nie wolno izolować.
• Po próbie ciśnieniowej instalację należy odpowietrzyć po stronie niskiego ciśnienia (port AB) lub utrzymywać zawór w pełni otwarty podczas próby/odpowietrzania (sygnał maksymalny lub wymuszenie ZC).
• Zawór nie jest wykonaniem przeciwwybuchowym.

Podsumowanie

Siemens MVL661.20-2.5 to szybki i precyzyjny modulowany zawór czynnika chłodniczego DN 20 o kvs 2,5 m³/h, hermetycznie szczelny i przystosowany do nowoczesnych układów chłodniczych oraz pomp ciepła. Wybieralne standardy sygnałów 0/2…10 V lub 0/4…20 mA, sprzężenie zwrotne położenia, wejście wymuszenia ZC i bezpieczna funkcja NC (zamykanie przy zaniku zasilania) czynią go solidnym, bezobsługowym elementem automatyki do aplikacji rozprężania, hot-gas i dławienia na ssaniu.
