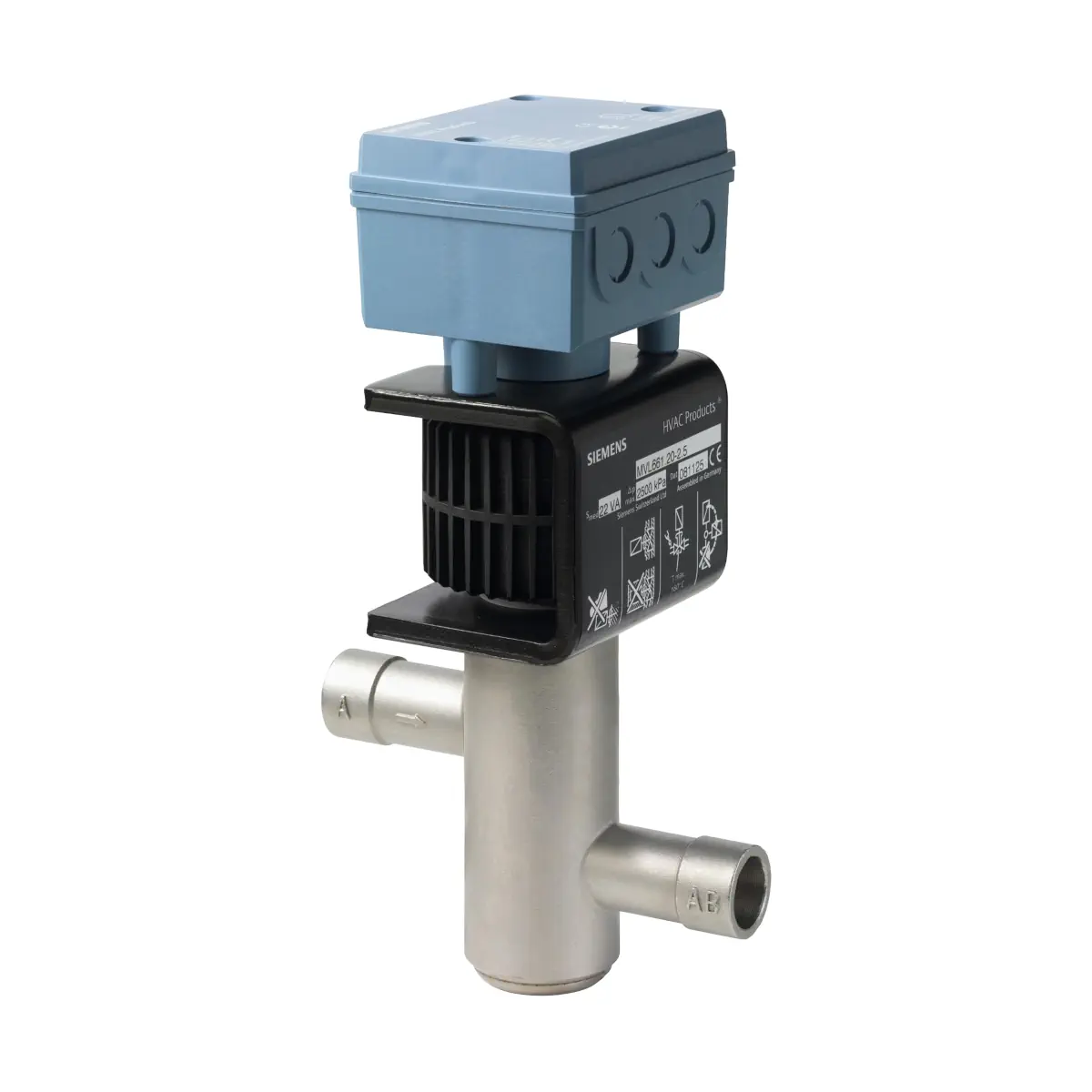

MVL661.15-1.0 Zawór przelotowy z siłownikiem magnetycznym do układów chłodniczych, PS45, DN15, kvs 1 [m3/h]

MVL661.15-1.0 to modulacyjny zawór chłodniczy Siemens (ACVATIX™) z siłownikiem magnetycznym PS45, przeznaczony do płynnej regulacji obiegów czynnika w układach chłodniczych, chillerach oraz pompach ciepła. Zawór jest hermetycznie szczelny na zewnątrz (w pełni spawany, bez uszczelnień statycznych i dynamicznych), oferuje krótki czas pozycjonowania < 1 s oraz pracuje jako normalnie zamknięty (NC) – po zaniku zasilania sprężyna automatycznie zamyka tor A → AB. Sterowanie realizowane jest standardowo sygnałem DC 0/2...10 V lub DC 0/4...20 mA (wybierane przełącznikami DIL), a dostępny jest również sygnał sprzężenia zwrotnego położenia.

Najważniejsze cechy

• Producent: Siemens
• Model: MVL661.15-1.0
• Seria / wykonanie: ACVATIX™ – modulating refrigerant valves with magnetic actuator, PS45
• Typ: zawór chłodniczy modulacyjny (zintegrowany korpus zaworu i siłownik magnetyczny – nierozłączne)
• Wielkość nominalna: DN 15
• kvs (H100): 1,0 m³/h
• Redukcja kvs: 63% (kvs = 0,63 m³/h) przełącznikiem DIL
• Zastosowanie: zawór uniwersalny do aplikacji: rozprężanie, hot-gas oraz dławienie ssania (suction throttle)
• Interfejs sterowania: wybierany DC 0/2...10 V lub DC 0/4...20 mA
• Sprzężenie zwrotne U: wybierane DC 0/2...10 V lub DC 0/4...20 mA
• Czas pozycjonowania: < 1 s
• Pozycja bez zasilania: tor A → AB zamknięty (sprężyna powrotna)
• Stopień ochrony: IP65 (przy montażu od pionu do poziomu)
• Konstrukcja: hermetycznie szczelna na zewnątrz (w pełni spawana)
• Obsługa / serwis: konstrukcja bezobsługowa; zawór nie jest naprawialny (wymiana jako komplet)

Zastosowanie

MVL661.15-1.0 jest przeznaczony do modulacyjnego sterowania obiegami czynnika chłodniczego w instalacjach chłodniczych (m.in. chillery i pompy ciepła). Może pracować w aplikacjach:

• rozprężania (expansion),
• hot-gas (np. obejście gorącego gazu),
• dławienia po stronie ssawnej (suction throttle).

Zawór może współpracować z powszechnie stosowanymi czynnikami chłodniczymi (np. R134a, R448A, R449A, R450A, R452A, R513A itd.) oraz R744 (CO2). Nie jest dopuszczony do pracy z amoniakiem (R717).

Funkcje i działanie

Modulacja i bezpieczeństwo (NC)

• Skok zaworu jest proporcjonalny do sygnału sterującego.
• W przypadku przerwania sygnału pozycjonowania lub zaniku zasilania, sprężyna automatycznie zamyka tor A → AB.
• Charakterystyka zaworu (skok, kv): liniowa (wg VDI / VDE 2173).

Konfiguracja przełączników DIL (elektronika na zaworze)

• DIL 1 (Y): prąd [mA] / napięcie [V] (fabrycznie: napięcie)
• DIL 2 (zakres Y i U): DC 2…10 V / 4…20 mA lub DC 0…10 V / 0…20 mA (fabrycznie: 0…10 V / 0…20 mA)
• DIL 3 (U): prąd [mA] / napięcie [V] (fabrycznie: napięcie)
• DIL 4 (kvs): 63% / 100% (fabrycznie: 100%)

Ograniczenie minimalnego skoku (aplikacje suction throttle)

• Elektronika posiada potencjometr Rv do ustawienia minimalnego skoku (fabrycznie: 0%).
• Minimalny skok można zwiększyć, obracając potencjometr zgodnie z ruchem wskazówek zegara, maksymalnie do 80% kvs.
• Nie należy używać potencjometru Rv do ograniczania skoku w aplikacjach rozprężania – zawór musi mieć możliwość pełnego zamknięcia.

Wejście wymuszenia ZC

• ZC niepodłączone: zawór podąża za sygnałem Y (możliwe ustawienie minimalnego skoku Rv).
• ZC → G: zawór wymusza pozycję całkowicie otwartą (A → AB).
• ZC → G0: zawór wymusza pozycję zamkniętą (A → AB).

Autokalibracja i LED stanu

• Zawór jest dostarczany jako w pełni skalibrowany.
• Kalibrację wykonuje się przez zwarcie kontaktów w szczelinie kalibracyjnej (zawór zamyka się i otwiera), a dioda zielona miga ok. 10 s.
• Wskazania LED:
  • Zielona – świeci: praca automatyczna, stan OK
  • Zielona – miga: kalibracja w toku
  • Czerwona – świeci: błąd kalibracji / błąd wewnętrzny (zalecana ponowna kalibracja; w razie potrzeby wymiana modułu elektroniki)
  • Czerwona – miga: błąd zasilania (poza zakresem częstotliwości lub napięcia)
  • Brak świecenia: brak zasilania lub uszkodzenie elektroniki

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 24 V ±20% (SELV/PELV) lub DC 20…30 V
• Rekomendacja: preferowane połączenie 4-przewodowe; przy zasilaniu DC jest wymagane
• Dławnice kablowe: 3 × Ø 17 mm (dla M16)
• Minimalny przekrój przewodu: 0,75 mm²
• Maks. długość przewodów:
  • 4-przewodowo: 65 m (1,5 mm²) / 110 m (2,5 mm²) / 160 m (4,0 mm²)
  • 3-przewodowo: 20 m (1,5 mm²) / 35 m (2,5 mm²) / 50 m (4,0 mm²)
  • Dodatkowo: przy połączeniu 4-przewodowym dopuszczalna długość osobnego przewodu sygnału pozycjonowania (Cu 1,5 mm²) wynosi do 200 m
• Zaciski: G0, G (zasilanie), Y (sterowanie), M (masa pomiarowa), U (sprzężenie zwrotne), ZC (wymuszenie)
• Uwaga instalacyjna: rurociąg należy połączyć z uziemieniem potencjałowym; przy osobnych transformatorach uziemić wtórnie tylko jeden

Dane techniczne (MVL661.15-1.0)

• Zasilanie (AC): AC 24 V ±20% (SELV/PELV), 45…65 Hz
• Zasilanie (DC): DC 20…30 V
• Pobór mocy typowy (Pmed): 12 W
• Pobór mocy w czuwaniu: < 1 W (zawór zamknięty)
• Moc pozorna znamionowa (SNA): 32 VA
• Wymagany bezpiecznik: 1,6…4 A (zwłoczny)
• Sygnał sterujący Y: DC 0/2…10 V lub DC 0/4…20 mA
• Impedancja wejścia (Y): 100 kΩ / 5 nF (dla 0/2…10 V) lub 240 Ω / 5 nF (dla 0/4…20 mA)
• Wejście wymuszenia ZC: impedancja 22 kΩ
• Sygnał zwrotny U: DC 0/2…10 V (obciążenie ≥ 500 Ω) lub DC 0/4…20 mA (obciążenie ≤ 500 Ω)
• Dokładność: ±3% pełnej skali
• Czas pozycjonowania: < 1 s
• Rozdzielczość skoku: 1 : 1000
• Histereza: typowo 3%
• Tryb pracy: modulacyjny
• kvs (H100): 1,0 m³/h (opcjonalnie 0,63 m³/h przy redukcji 63%)
• Dopuszczalne ciśnienie pracy: max. 4,5 MPa (45 bar)
• Maks. różnica ciśnień Δpmax: 2,5 MPa (25 bar)
• Szczelność wewnętrzna (przez gniazdo): max. 0,002% kvs lub max. 1 Nl/h gazu przy Δp = 4 bar
• Temperatura medium:
  • Wylot czynnika (AB): -40…120°C; max. 140°C przez 10 min (bez ASR70)
  • Wlot czynnika (A): 1…120°C; max. 140°C przez 10 min (bez ASR70)
  • Wlot czynnika (A) z ASR70: -40…0°C
• Materiały: korpus i elementy – stal / stal CrNi; gniazdo/tłok – stal CrNi / mosiądz; dysk uszczelniający – PTFE
• Połączenia rurowe: króćce (sleeves) lutowane wewnętrznie, stal CrNi
• Stopień ochrony obudowy: IP65
• Ograniczenia: zawór nie jest przeciwwybuchowy; nie do pracy z amoniakiem (R717)

Parametry wydajnościowe (dla MVL661.15-1.0)

• Q0E (rozprężanie): 96 kW (dla kvs = 1,0 m³/h) lub 61 kW (dla kvs zredukowanego 0,63 m³/h)
• Q0H (hot-gas): 27 kW (dla kvs = 1,0 m³/h) lub 17 kW (dla kvs zredukowanego 0,63 m³/h)
• Q0D (suction throttle): 4,1 kW (dla kvs = 1,0 m³/h) lub 2,6 kW (dla kvs zredukowanego 0,63 m³/h)

Powyższe wartości Q0 odnoszą się do warunków obliczeniowych podanych w karcie katalogowej (m.in. R448A, t0 = -10°C, tc = 45°C, przegrzanie 6 K, dochłodzenie 2 K).

Wymiary i masa

• DN: 15
• Średnica rury Cu dopasowana do króćców: 5/8" (16 mm)
• Długość L: 140 mm
• Wymiary H1 / H2 / H3 / H4: 44 / 36 / 113 / 160 mm
• Głębokość T: 103 mm
• Masa (z opakowaniem): 4,4 kg

Montaż i wskazówki instalacyjne

• Zawór można montować w dowolnej orientacji, jednak montaż pionowy jest preferowany.
• Należy prowadzić rurociągi tak, aby zawór nie znajdował się w najniższym punkcie instalacji, gdzie może gromadzić się olej.
• Rurociągi muszą być ułożone bez naprężeń, a korpus należy unieruchomić, aby uniknąć drgań.
• Przed lutowaniem należy sprawdzić kierunek przepływu.
• Podczas lutowania zalecane jest użycie gazu obojętnego (ograniczenie zabrudzeń i tlenków) oraz chłodzenie zaworu (np. mokrą szmatą), aby nie dopuścić do przegrzania.
• Izolacja: korpus zaworu i rurociągi mogą być izolowane; siłownika (aktuatora) nie wolno izolować.

Podsumowanie

Siemens MVL661.15-1.0 to szybki i precyzyjny modulacyjny zawór chłodniczy DN 15 o kvs 1,0 m³/h, z hermetyczną konstrukcją i funkcją NC (zamknięcie przy braku zasilania). Dzięki wyborowi standardowych sygnałów 0/2…10 V lub 0/4…20 mA, dostępnemu sprzężeniu zwrotnemu U, wejściu wymuszenia ZC oraz możliwości redukcji przepływu do 63%, zawór dobrze sprawdza się w wymagających układach regulacji czynnika chłodniczego.
