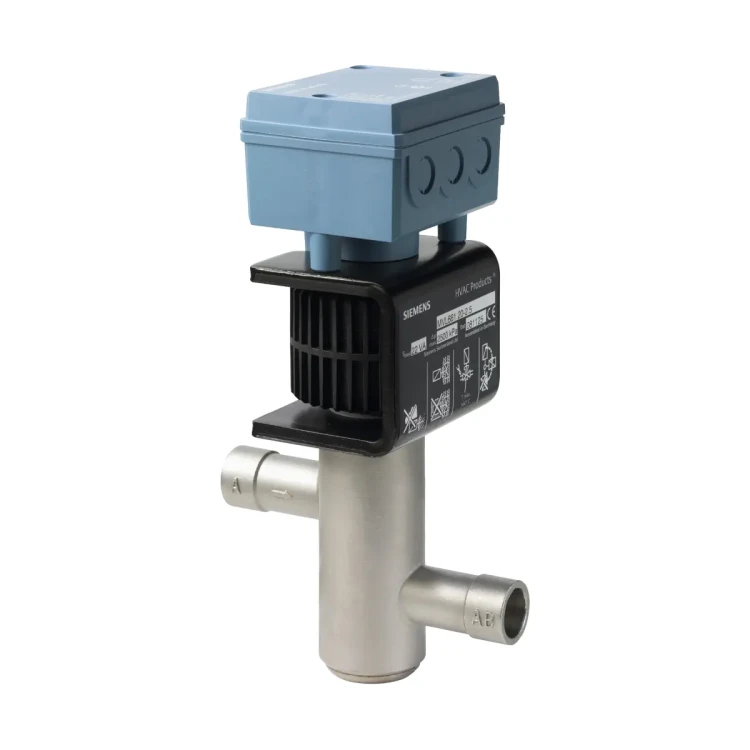

MVL661.25-6.3 Zawór przelotowy z siłownikiem magnetycznym do układów chłodniczych, PS45, DN25, kvs 6,3 [m3/h]

MVL661.25-6.3 to modulacyjny zawór czynnika chłodniczego Siemens (ACVATIX™) z napędem magnetycznym PS45, przeznaczony do precyzyjnej regulacji obiegów chłodniczych w chillerach i pompach ciepła. Zawór jest hermetycznie szczelny względem otoczenia (konstrukcja w pełni spawana) i w przypadku zaniku zasilania lub sygnału sterującego zamyka tor A → AB (funkcja NC). Obsługuje standardowe sygnały sterujące DC 0/2…10 V lub DC 0/4…20 mA (wybór przełącznikami DIP), oferując krótki czas przestawienia (< 1 s), wysoką rozdzielczość oraz sygnał zwrotny położenia.

Najważniejsze cechy

• Producent: Siemens
• Model: MVL661.25-6.3
• Typ: modulacyjny zawór czynnika chłodniczego z napędem magnetycznym (PS45)
• DN: 25
• kvs (H100): 6,3 m³/h
• Redukcja kvs: 63% (do 4 m³/h) przełącznikiem DIP
• Hermenetyczna szczelność na zewnątrz: konstrukcja w pełni spawana (brak uszczelnień statycznych i dynamicznych)
• Położenie przy braku zasilania: tor A → AB zamknięty (NC)
• Sygnał sterujący (Y): DC 0/2…10 V lub DC 0/4…20 mA (wybierane DIP)
• Sygnał zwrotny położenia (U): DC 0/2…10 V lub DC 0/4…20 mA (wybierane DIP)
• Dokładność pozycjonowania: ±3% pełnej skali
• Czas pozycjonowania: < 1 s
• Stopień ochrony obudowy: IP65 (przy montażu od pionu do poziomu)
• Bezobsługowy: zawór jest maintenance-free; nie przewiduje się naprawy – wymiana kompletnego urządzenia

Zastosowanie

MVL661.25-6.3 jest przeznaczony do modulacyjnej regulacji obiegów czynnika chłodniczego:

• zastosowania rozprężne (expansion),
• obejście gorących gazów (hot-gas),
• dławienie ssania (suction throttle).

Zawór może pracować z powszechnie stosowanymi czynnikami chłodniczymi (m.in. R134a, R448A, R449A, R450A, R452A, R513A itd.) oraz R744 (CO2). Nie jest dopuszczony do pracy z amoniakiem (R717) i nie jest wykonaniem przeciwwybuchowym.

Funkcje i działanie

Sterowanie modulacyjne i sygnał zwrotny

• Skok zaworu jest proporcjonalny do sygnału sterującego Y.
• Dostępne są 4 standardowe tryby dla wejścia Y i wyjścia U (wybór przełącznikami DIP): DC 0…10 V, DC 2…10 V, DC 0…20 mA, DC 4…20 mA.
• Charakterystyka zaworu: liniowa (zgodnie z VDI / VDE 2173).

Powrót sprężynowy (bezpieczeństwo)

• W przypadku przerwy w sygnale pozycjonującym lub zaniku zasilania sprężyna powrotna automatycznie zamyka tor A → AB.

Wymuszenie położenia (wejście ZC)

• ZC niepodłączone: zawór podąża za sygnałem Y.
• ZC połączone z G: zawór w pełni otwarty (A → AB).
• ZC połączone z G0: zawór zamknięty (A → AB).
• Priorytet sygnałów: wymuszenie ZC ma pierwszeństwo przed Y.

Redukcja kvs (przełącznik DIP)

• Przełącznik DIP pozwala ograniczyć przepływ nominalny do 63% kvs (dla tego modelu: do 4 m³/h).
• Przy aktywnej redukcji kvs skok jest ograniczony do 63% skoku mechanicznego, a 10 V odpowiada 63% pełnego skoku.

Minimalny skok (potencjometr Rv) – zastosowania suction throttle

• Minimalne otwarcie można ustawić potencjometrem Rv (nastawa fabryczna: 0; ogranicznik mechaniczny w położeniu CCW).
• Maksymalny limit minimalnego skoku odpowiada 80% kvs.
• Nie wolno używać potencjometru Rv do ograniczania skoku w zastosowaniach rozprężnych – zawór musi móc zamknąć się całkowicie.

Kalibracja i diagnostyka LED

• Zawór jest dostarczany jako w pełni skalibrowany; dostępna jest funkcja ponownej kalibracji.
• Sygnalizacja LED:
  • Zielona (ciągła): praca automatyczna, stan prawidłowy.
  • Zielona (migająca): kalibracja w toku.
  • Czerwona (ciągła): błąd kalibracji / błąd wewnętrzny.
  • Czerwona (migająca): błąd sieci zasilającej (poza zakresem częstotliwości lub napięcia).
  • Brak świecenia: brak zasilania lub uszkodzenie elektroniki.

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 24 V (SELV/PELV) lub DC 24 V.
• Zalecane połączenie: 4-przewodowe; przy zasilaniu DC jest wymagane.
• Dławnice kablowe: 3 × Ø 17 mm (dla M16).
• Minimalny przekrój żyły: 0,75 mm².
• Maks. długość przewodu zasilania (połączenie 4-przewodowe): 65 m (1,5 mm²), 110 m (2,5 mm²), 160 m (4,0 mm²).
• Maks. długość przewodu zasilania (połączenie 3-przewodowe): 20 m (1,5 mm²), 35 m (2,5 mm²), 50 m (4,0 mm²).
• Uwaga instalacyjna: rurociąg należy podłączyć do uziemienia potencjałowego.

Dane techniczne

• Tryb pracy: modulacyjny
• Zasilanie AC: AC 24 V ±20% (SELV) / AC 24 V class 2 (US), 45…65 Hz
• Zasilanie DC: DC 20…30 V
• Typowy pobór mocy (Pmed): 12 W
• Pobór w czuwaniu: < 1 W (zawór zamknięty)
• Moc pozorna znamionowa (SNA): 32 VA
• Zalecane zabezpieczenie: bezpiecznik zwłoczny 1,6…4 A
• Sygnał wejściowy Y: DC 0/2…10 V lub DC 0/4…20 mA
• Sygnał wyjściowy U (sprzężenie zwrotne): DC 0/2…10 V lub DC 0/4…20 mA
• Dokładność: ±3% pełnej skali
• Czas pozycjonowania: < 1 s
• kvs: 6,3 m³/h (opcja redukcji do 63%: 4 m³/h)
• Dopuszczalne ciśnienie robocze: max. 4,5 MPa (45 bar)
• Maks. różnica ciśnień Δpmax: 2,5 MPa (25 bar)
• Szczelność wewnętrzna (przez gniazdo): max. 0,002% kvs lub max. 1 Nl/h gazu przy Δp = 4 bar
• Temperatura medium:
  • Wylot czynnika (AB): -40…120°C; max. 140°C przez 10 min (bez ASR70)
  • Wlot czynnika (A): 1…120°C; max. 140°C przez 10 min (bez ASR70)
  • Wlot czynnika (A) z ASR70: -40…0°C
• Materiały: korpus i części – stal / stal CrNi; gniazdo/tłok – stal CrNi / mosiądz; dysk uszczelniający – PTFE
• Orientacja montażu: od pionu do poziomu
• Stopień ochrony: IP65

Wymiary i masa

• DN: 25
• Średnica rury miedzianej dopasowana do króćca (D): 1 1/8" (28 mm)
• Długość (L): 160 mm
• Wysokości: H1 40 mm, H2 47 mm, H3 126 mm, H4 160 mm
• Głębokość (T): 103 mm
• Masa (z opakowaniem): 4,6 kg

Montaż i ważne wskazówki instalacyjne

• Zalecany montaż w pozycji pionowej (choć dopuszczalne są różne orientacje); unikać miejsca, w którym może gromadzić się olej.
• Rurociąg należy prowadzić tak, aby nie wymuszać naprężeń na króćcach; korpus zaworu zabezpieczyć przed drganiami.
• Przed lutowaniem sprawdzić kierunek przepływu.
• Lutować starannie (zalecany gaz obojętny), chroniąc zawór przed przegrzaniem (np. chłodzenie wilgotną szmatką).
• Izolować korpus zaworu i rurociąg, natomiast nie izolować siłownika/napędu.
• Po próbie ciśnieniowej instalację odpowietrzyć po stronie niskiego ciśnienia (port AB) lub utrzymywać zawór w pełni otwarty na czas próby i odpowietrzania.
• Dla zastosowań rozprężnych: aby ograniczyć ryzyko powstawania flash gas, prędkość czynnika w przewodzie cieczowym nie powinna przekraczać 1 m/s.
• Zalecany montaż filtra–osuszacza przed zaworem w zastosowaniach rozprężnych.

Akcesoria i części zamienne

• ASR70 – grzałka PTC (element grzejny) rozszerzająca zakres zastosowań dla temperatur czynnika na wlocie zaworu poniżej 0°C (montaż bezpośredni na zaworze).
• ASR61 – część zamienna: kompletna obudowa elektroniki (w przypadku uszkodzenia elektroniki zaworu).

Podsumowanie

Siemens MVL661.25-6.3 to szybki i precyzyjny modulacyjny zawór czynnika chłodniczego DN 25 o kvs 6,3 m³/h, z hermetyczną konstrukcją i funkcją zamknięcia przy braku zasilania. Dzięki wyborowi standardu sterowania 0/2…10 V lub 0/4…20 mA, sygnałowi zwrotnemu położenia, opcji redukcji kvs oraz wejściu wymuszenia ZC sprawdza się w nowoczesnych układach chłodniczych (chillery, pompy ciepła) w aplikacjach rozprężnych, hot-gas i suction throttle.
