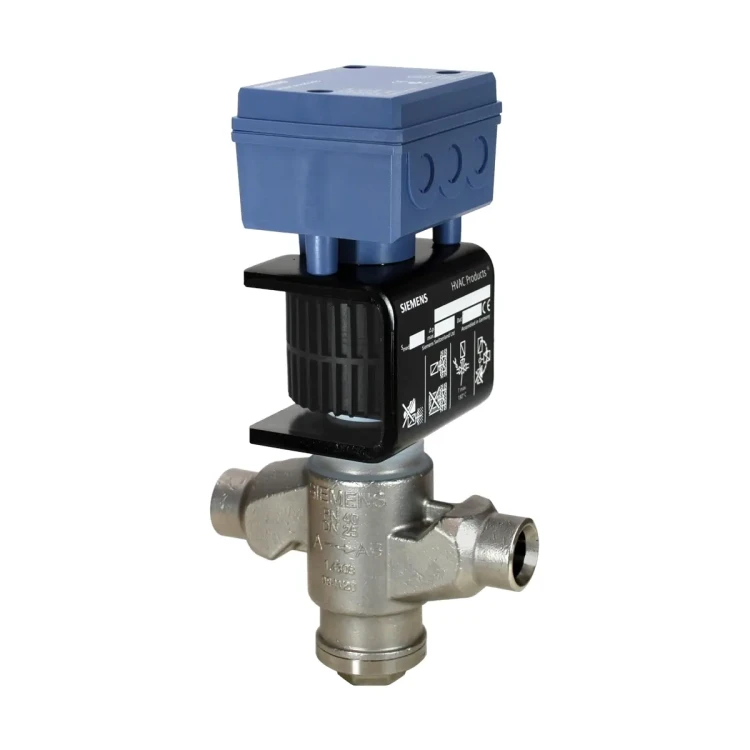

MVS661.25-1.0N Zawór przelotowy z siłownikiem magnetycznym do układów chłodniczych, PN63, DN25, kvs 1 [m3/h]

MVS661.25-1.0N to modulowany zawór do czynników chłodniczych Siemens ACVATIX™ o ciśnieniu nominalnym PN 63, przeznaczony do precyzyjnego sterowania obiegami chłodniczymi w agregatach wody lodowej oraz pompach ciepła. Zawór jest przystosowany do pracy z amoniakiem (R717) oraz CO₂ (R744) i standardowymi „safety refrigerants”, a także z niekorozyjnymi gazami i cieczami. Wykonanie jest hermetycznie szczelne, a funkcja sprężyny powrotnej zapewnia, że po zaniku zasilania tor regulacyjny A → AB zostaje automatycznie zamknięty. Zawór obsługuje wybieralne, standardowe interfejsy sterujące DC 0/2…10 V lub DC 0/4…20 mA oraz udostępnia sygnał sprzężenia zwrotnego położenia.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: MVS661.25-1.0N
• Typ: modulowany zawór do czynników chłodniczych, PN 63
• Zastosowania: rozprężanie, hot-gas bypass oraz dławienie ssania
• Średnica nominalna: DN 25
• kvs (H100): 1,0 m³/h
• Redukcja kvs: możliwość ograniczenia do 63% (0,63 m³/h) przełącznikiem DIL
• Δpmax (A → AB): 2,5 MPa (25 bar)
• Pozycja po zaniku zasilania: A → AB zamknięte (sprężyna powrotna)
• Czas przestawienia: < 1 s
• Sygnał sterujący (Y): DC 0/2…10 V lub DC 0/4…20 mA (wybierane)
• Sprzężenie zwrotne położenia (U): DC 0/2…10 V lub DC 0/4…20 mA (wybierane)
• Wysoka rozdzielczość skoku: 1 : 1000
• Stopień ochrony obudowy: IP65 (montaż od pionu do poziomu)
• Konstrukcja: hermetycznie szczelna, bezobsługowa

Zastosowanie

MVS661.25-1.0N jest przeznaczony do modulowanego sterowania obiegami czynnika chłodniczego w instalacjach chłodniczych, w tym w agregatach i pompach ciepła. Zawór może pracować w aplikacjach:

• rozprężania (expansion),
• obejścia gorących gazów (hot-gas bypass),
• dławienia na ssaniu (suction throttle).

Dopuszczalne media: amoniak R717, CO₂ (R744) oraz wszystkie standardowe safety refrigerants (m.in. R22, R134a, R404A, R407C, R507), a także niekorozyjne gazy i ciecze.

Funkcje i działanie

Sterowanie modulacyjne i sygnały

• Skok zaworu jest proporcjonalny do sygnału sterującego Y.
• Do wyboru są 4 standardowe tryby sygnału zadawanego i sprzężenia zwrotnego: DC 0…10 V, DC 2…10 V, DC 0…20 mA, DC 4…20 mA (ustawiane przełącznikami DIL).
• Sprzężenie zwrotne położenia U może być wyjściem napięciowym lub prądowym (wybierane).

Sprężyna powrotna – bezpieczeństwo przy zaniku zasilania

• W przypadku przerwania sygnału sterującego lub zaniku zasilania, sprężyna powrotna automatycznie zamyka tor A → AB.
• Zawór jest normalnie zamknięty (NC) – zamknięty po odłączeniu zasilania.

Redukcja kvs (63%)

• Przełącznik DIL pozwala ograniczyć skok tak, aby uzyskać 63% nominalnego kvs (dla tego modelu: 0,63 m³/h).
• Przy aktywnej redukcji kvs, 10 V odpowiada 63% pełnego skoku.

Minimalny skok (dla dławienia ssania)

• W aplikacjach suction throttle minimalne otwarcie można ustawić potencjometrem Rv.
• Zakres nastawy minimalnego skoku: od wartości fabrycznej 0% do maks. 80% kvs.
• W aplikacjach rozprężania nie wolno używać potencjometru Rv do ograniczania skoku – zawór musi mieć możliwość pełnego zamknięcia.

Wymuszenie położenia (wejście ZC)

• ZC niepodłączone: zawór pracuje zgodnie z sygnałem Y (z uwzględnieniem ewentualnej nastawy minimalnego skoku).
• ZC → G: zawór otwiera w pełni tor A → AB.
• ZC → G0: zawór zamyka tor A → AB.
• Priorytet sygnałów: ZC ma pierwszeństwo przed Y.

Autokalibracja i sygnalizacja LED

• Zawory są dostarczane jako w pełni skalibrowane.
• Dostępna jest funkcja kalibracji skoku (dopasowanie elektroniki do mechaniki zaworu).
• LED zielona: praca automatyczna / OK; miganie zielonej: kalibracja w toku.
• LED czerwona: błąd kalibracji lub błąd wewnętrzny; miganie czerwonej: błąd zasilania (poza dopuszczalnym zakresem).

Podłączenie elektryczne

• Zasilanie: AC 24 V ±20% (SELV) lub AC 24 V class 2 (US) / DC 20…30 V.
• Zalecane okablowanie: połączenie 4-przewodowe pomiędzy sterownikiem a zaworem (dla zasilania DC – obowiązkowe).
• Przepusty kablowe: 3 × Ø 17 mm (dla M16).
• Minimalny przekrój przewodu: 0,75 mm².
• Maksymalna długość przewodu (zasilanie/sygnał):
  • 4-przewodowo: 65 m (1,5 mm²) / 110 m (2,5 mm²) / 160 m (4,0 mm²)
  • 3-przewodowo: 20 m (1,5 mm²) / 35 m (2,5 mm²) / 50 m (4,0 mm²)
• Uwaga instalacyjna: rurociągi muszą być podłączone do uziemienia potencjałowego.

Dane techniczne (MVS661.25-1.0N)

• DN: 25
• PN / dopuszczalne ciśnienie pracy: max. 6,3 MPa (63 bar)
• Δpmax (A → AB): 2,5 MPa (25 bar)
• kvs: 1,0 m³/h (możliwość redukcji do 63%: 0,63 m³/h)
• Charakterystyka zaworu (skok/kv): liniowa (VDI/VDE 2173)
• Szczelność wewnętrzna (przez gniazdo): max. 0,002% kvs oraz max. 1 Nl/h gazu przy Δp = 4 bar
• Położenie bez zasilania: tor A → AB zamknięty
• Czas pozycjonowania: < 1 s
• Rozdzielczość skoku: 1 : 1000
• Histereza: typowo 3%
• Zasilanie AC: AC 24 V ±20%, 45…65 Hz
• Pobór mocy (typowy): 12 W
• Pobór mocy w czuwaniu: < 1 W (zawór zamknięty)
• Pozorna moc znamionowa (dobór transformatora): 32 VA
• Wymagany bezpiecznik: 1,6…4 A, zwłoczny
• Stopień ochrony: IP65 (montaż od pionu do poziomu)
• Temperatura medium:
  • Wylot czynnika (AB): -40…120°C; max. 140°C przez 10 min (bez ASR70)
  • Wlot czynnika (A): 1…120°C; max. 140°C przez 10 min (bez ASR70)
  • Wlot czynnika (A) z ASR70: -40…0°C
• Materiały:
  • Korpus: stal / stal CrNi
  • Gniazdo / tłok: stal CrNi
  • Dysk uszczelniający / O-ringi: PTFE / CR (chloropren)
• Przyłącza rurowe: końcówki do spawania / lutowania (EN 1092-1 oraz ASME B16.25 schedule 40)
• Średnica wewnętrzna / zewnętrzna przyłączy: 22,4 mm / 33,7 mm
• Masa: 5,17 kg

Montaż i wskazówki instalacyjne

• Zawór może być montowany w dowolnej orientacji, jednak zalecany jest montaż w pionie.
• Należy prowadzić rurociągi tak, aby zawór nie znajdował się w najniższym punkcie instalacji, gdzie może gromadzić się olej.
• Rurociągi muszą być wykonane tak, aby nie powodowały naprężeń na przyłączach; korpus należy unieruchomić przed drganiami.
• Podczas spawania/lutowania zalecane jest użycie gazu obojętnego, kierowanie płomienia od zaworu oraz chłodzenie zaworu, aby nie dopuścić do przegrzania.
• Korpus zaworu i rurociągi mogą być izolowane; siłownik/elektronika nie mogą być izolowane.
• Przy 45°C < Tamb < 55°C oraz 80°C < Tmed < 120°C zawór należy instalować na boku, aby nie skracać żywotności elektroniki.
• Zawór nie jest wykonaniem przeciwwybuchowym.

Akcesoria i części zamienne

• Wkład zaworu: ASR1.0N (przywraca charakterystykę zaworu do parametrów pierwotnych po zużyciu).
• Element grzejny PTC: ASR70 (rozszerza zakres zastosowań dla temperatur czynnika na wlocie zaworu poniżej 0°C).
• Część zamienna elektroniki: ASR61 (w przypadku uszkodzenia elektroniki wymienia się kompletną obudowę elektroniki).

Podsumowanie

Siemens MVS661.25-1.0N to szybki i precyzyjny, hermetycznie szczelny zawór modulowany PN 63 do pracy z R717, R744 i standardowymi czynnikami bezpieczeństwa. Zapewnia wybieralne sterowanie 0/2…10 V lub 0/4…20 mA, sygnał zwrotny położenia, funkcję zamknięcia po zaniku zasilania oraz możliwość redukcji kvs do 63% – co czyni go uniwersalnym rozwiązaniem do aplikacji rozprężania, hot-gas bypass i dławienia ssania w nowoczesnych układach chłodniczych.
