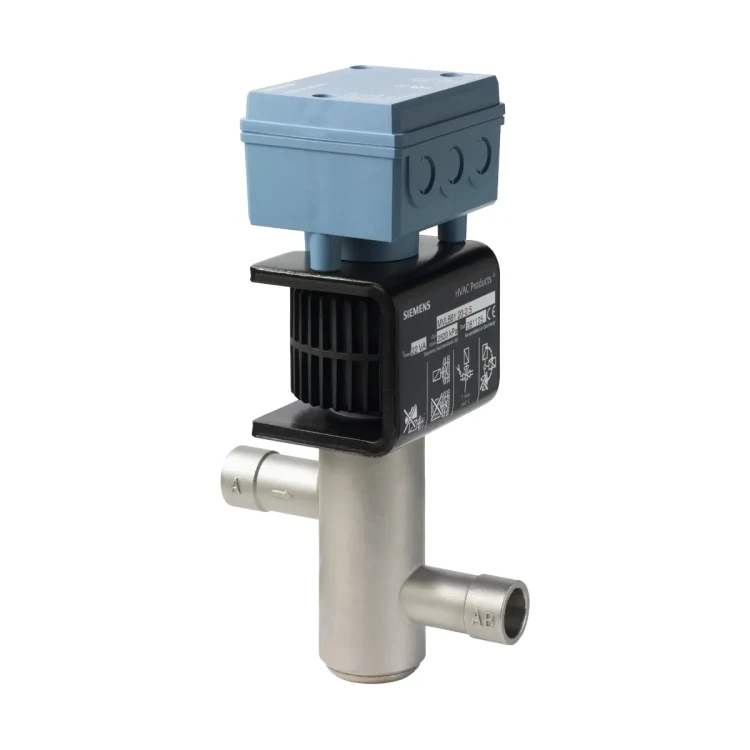

MVL661.32-12 Zawór przelotowy z siłownikiem magnetycznym do układów chłodniczych, PS45, DN32, kvs 12 [m3/h]

MVL661.32-12 to modulacyjny zawór czynnika chłodniczego Siemens ACVATIX™ z siłownikiem magnetycznym (PS45), przeznaczony do precyzyjnego sterowania obiegami chłodniczymi w agregatach wody lodowej i pompach ciepła. Zawór jest hermetycznie szczelny na zewnątrz (w pełni spawany), oferuje wysoką rozdzielczość i dokładność pozycjonowania, szybkie przestawienie (< 1 s) oraz sygnał sprzężenia zwrotnego położenia. Model MVL661.32-12 jest dopuszczony wyłącznie do zastosowań jako zawór dławiący na ssaniu (suction throttle).

Najważniejsze cechy

• Producent: Siemens
• Model: MVL661.32-12
• Seria: ACVATIX™ – modulacyjne zawory czynnika chłodniczego z siłownikiem magnetycznym (PS45)
• Zastosowanie (dla tego modelu): suction throttle (dławienie na ssaniu); model tylko do suction throttle
• Wielkość nominalna: DN 32
• kvs (H100): 12 m³/h
• Redukcja kvs (DIP): do 63% (w praktyce 8 m³/h)
• Pozycja przy braku zasilania: zamknięty (sprężyna powrotna zamyka tor A → AB)
• Interfejs sterowania (wybierany): DC 0/2…10 V lub DC 0/4…20 mA
• Sprzężenie zwrotne położenia U (wybierane): DC 0/2…10 V lub DC 0/4…20 mA
• Czas przestawienia: < 1 s
• Uszczelnienie zewnętrzne: hermetyczne (w pełni spawany, bez uszczelnień statycznych i dynamicznych)
• Bezobsługowy: konstrukcja odporna i bez konieczności konserwacji

Zastosowanie

MVL661.32-12 jest przeznaczony do modulacyjnego sterowania przepływem czynnika chłodniczego w układach chłodniczych, przy czym ten konkretny model jest zatwierdzony wyłącznie do pracy jako zawór dławiący na ssaniu (suction throttle).

Zawór może pracować z powszechnie stosowanymi czynnikami chłodniczymi (m.in. R134a, R448A, R449A, R450A, R452A, R513A) oraz R744 (CO2). Nie jest dopuszczony do pracy z amoniakiem (R717).

Funkcje i działanie

Sterowanie modulacyjne i sygnały standardowe

• Wejście sterujące Y: wybierane DC 0/2…10 V lub DC 0/4…20 mA (konfiguracja przełącznikami DIP).
• Wyjście U (sprzężenie zwrotne położenia): wybierane DC 0/2…10 V lub DC 0/4…20 mA (konfiguracja DIP).
• Ruch zaworu jest proporcjonalny do sygnału sterującego.

Bezpieczeństwo działania (sprężyna powrotna)

• W razie zaniku sygnału sterującego lub zasilania sprężyna powrotna automatycznie zamyka tor regulacyjny A → AB.

Redukcja kvs (63%)

• Przełącznik DIP pozwala ograniczyć skok do 63% skoku mechanicznego, co redukuje kvs do 63% wartości nominalnej (dla tego modelu: z 12 do 8 m³/h).
• Przy aktywnej redukcji kvs, 10 V odpowiada 63% pełnego skoku.

Minimalne otwarcie (minimum stroke) dla suction throttle

• Dla dławienia na ssaniu konieczne jest utrzymanie minimalnego otwarcia w celu zapewnienia chłodzenia sprężarki i efektywnego powrotu oleju.
• Minimalny skok można ustawić sygnałem sterującym Y lub lokalnie potencjometrem Rv.
• Ustawienie fabryczne: 0; możliwa regulacja do maks. 80% kvs.

Wymuszenie położenia (wejście ZC)

• ZC niepodłączone: zawór podąża za sygnałem Y.
• ZC → G: wymuszenie pełnego otwarcia toru A → AB.
• ZC → G0: wymuszenie zamknięcia toru A → AB.

Kalibracja i diagnostyka LED

• Zawór jest dostarczany jako w pełni skalibrowany.
• Kalibrację uruchamia się poprzez zwarcie styków w szczelinie kalibracyjnej na płytce (zawór najpierw zamyka się, potem otwiera).
• Dioda LED zielona: świeci – praca automatyczna; miga – kalibracja w toku (ok. 10 s).
• Dioda LED czerwona: świeci – błąd kalibracji / błąd wewnętrzny; miga – błąd zasilania (poza dopuszczalnym zakresem).

Zasilanie i okablowanie

• Zasilanie: AC 24 V ±20% (SELV) / AC 24 V class 2 (US), 45…65 Hz lub DC 20…30 V
• Zalecane połączenie: 4-przewodowe (dla zasilania DC jest wymagane)
• Dławiki kablowe: 3 × Ø 17 mm (dla M16)
• Minimalny przekrój żyły: 0,75 mm²
• Maks. długość przewodu zasilania/sterowania:
  • 4-przewodowo: 65 m (1,5 mm²), 110 m (2,5 mm²), 160 m (4,0 mm²)
  • 3-przewodowo: 20 m (1,5 mm²), 35 m (2,5 mm²), 50 m (4,0 mm²)
• Zaciski przyłączeniowe: G0, G, Y, M, U, ZC

Dane techniczne (MVL661.32-12)

• DN: 32
• kvs (H100): 12 m³/h
• ∆pmax (maks. różnica ciśnień na zaworze): 200 kPa (2 bar)
• Dopuszczalne ciśnienie robocze: max. 4,5 MPa (45 bar)
• Charakterystyka zaworu: liniowa (wg VDI / VDE 2173)
• Szczelność wewnętrzna (przez gniazdo): max. 0,002% kvs lub max. 1 Nl/h gazu przy ∆p = 4 bar
• Tryb pracy: modulacyjny
• Pozycja bez zasilania: A → AB zamknięty
• Rozdzielczość skoku: 1 : 1000
• Histereza: typowo 3%
• Dokładność pozycjonowania: ±3% pełnej skali
• Pobór mocy typowy (Pmed): 12 W
• Pobór mocy w czuwaniu: < 1 W (zawór zamknięty)
• Moc pozorna (SNA): 32 VA
• Wymagane zabezpieczenie: 1,6…4 A (bezpiecznik zwłoczny)
• Stopień ochrony obudowy: IP65 (przy montażu od pionu do poziomu)
• Materiały: korpus i elementy – stal / stal CrNi; gniazdo / tłok – stal CrNi / mosiądz; dysk uszczelniający – PTFE
• Temperatura medium:
  • Wylot czynnika (AB): -40…120°C (maks. 140°C przez 10 min; bez ASR70)
  • Wlot czynnika (A): 1…120°C (maks. 140°C przez 10 min; bez ASR70)
  • Wlot czynnika (A) z ASR70: -40…0°C

Wymiary i przyłącza (MVL661.32-12)

• Średnica rury miedzianej dla króćców: 1 3/8" (35 mm)
• Długość L: 190 mm
• Wymiary: H1 43 mm, H2 54 mm, H3 142 mm, H4 160 mm
• Głębokość T: 103 mm
• Masa (z opakowaniem): 6,1 kg

Montaż i eksploatacja

• Zawór można montować w dowolnej orientacji, jednak preferowany jest montaż pionowy.
• Przewody rurowe należy prowadzić tak, aby zawór nie znajdował się w najniższym punkcie instalacji, gdzie może gromadzić się olej.
• Korpus zaworu należy zamocować tak, aby nie przenosił drgań (drgania mogą uszkodzić przyłącza rurowe).
• Podczas lutowania: zalecane lutowanie w osłonie gazu obojętnego; kierować płomień od zaworu; chłodzić zawór (np. mokrą szmatą), aby nie dopuścić do przegrzania.
• Izolować korpus zaworu i rurociąg; nie izolować siłownika.
• Przy temperaturze otoczenia 45…55°C i temperaturze medium 80…120°C zawór należy montować na boku, aby nie skracać żywotności elektroniki.
• Zawór jest bezobsługowy i nienaprawialny – w razie uszkodzenia wymaga wymiany kompletnego zespołu.

Akcesoria i serwis

• ASR70 – element grzejny PTC rozszerzający zakres zastosowań przy temperaturze czynnika na wlocie zaworu poniżej 0°C (montaż bezpośredni na zaworze).
• Jeśli elektronika ulegnie uszkodzeniu, obudowę elektroniki należy wymienić na część zamienną ASR61.

Podsumowanie

Siemens MVL661.32-12 to hermetycznie szczelny, szybki (< 1 s) i precyzyjny zawór modulacyjny czynnika chłodniczego o kvs 12 m³/h i DN 32, z wybieralnym sterowaniem DC 0/2…10 V lub DC 0/4…20 mA oraz sygnałem sprzężenia zwrotnego. Model ten jest zatwierdzony wyłącznie do aplikacji suction throttle, oferując m.in. sprężynowy powrót do pozycji bezpiecznej (zamknięcie) i możliwość ograniczenia przepływu poprzez redukcję kvs do 63%.
