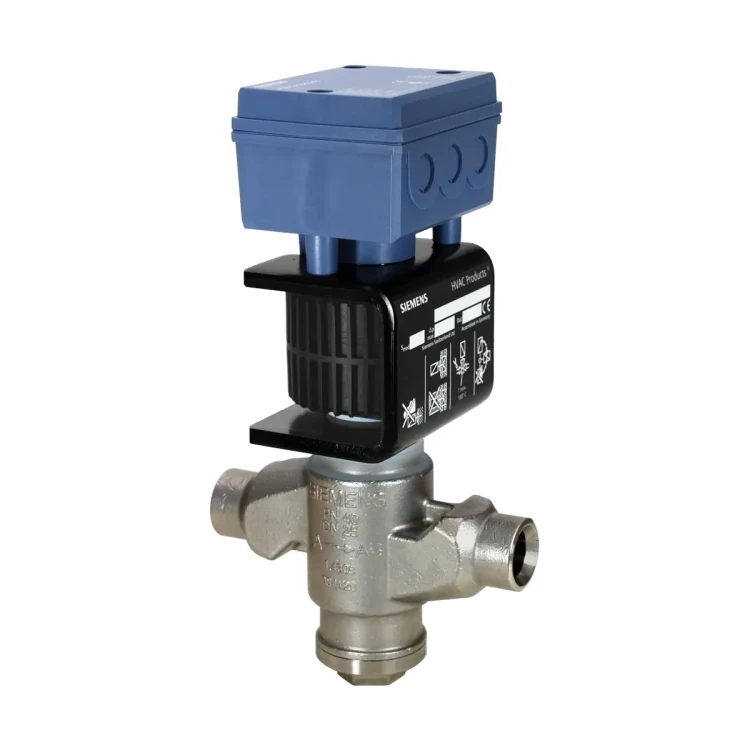

MVS661.25-0.4N Zawór przelotowy z siłownikiem magnetycznym do układów chłodniczych, PN63, DN25, kvs 0,4 [m3/h]

Siemens MVS661.25-0.4N to hermetycznie szczelny, modulacyjny zawór chłodniczy (refrigerant valve) serii ACVATIX™ o ciśnieniu nominalnym PN 63, przeznaczony do precyzyjnego sterowania obiegami czynnika w urządzeniach chłodniczych – m.in. w chillerach i pompach ciepła. Zawór może pracować jako zawór rozprężny, zawór gorącego gazu lub dławienie ssania, a dzięki sprężynie powrotnej jest zamknięty po zaniku zasilania. Obsługuje standardowe sygnały sterujące DC 0/2…10 V lub DC 0/4…20 mA (wybór przełącznikami DIL), oferując wysoką rozdzielczość pozycjonowania oraz sygnał sprzężenia zwrotnego położenia.

Najważniejsze cechy

• Producent: Siemens
• Model: MVS661.25-0.4N
• Seria: ACVATIX™
• Typ: modulacyjny zawór chłodniczy (refrigerant valve), hermetycznie szczelny
• Zastosowania: rozprężanie, gorący gaz, dławienie ssania
• Średnica nominalna: DN 25
• Ciśnienie nominalne: PN 63 (dopuszczalne ciśnienie pracy do 6,3 MPa / 63 bar)
• kvs (H100): 0,40 m³/h
• Redukcja kvs (przełącznik DIL): ograniczenie skoku do 63% (kvs zredukowane: 0,25 m³/h)
• Δpmax (A → AB): 2,5 MPa (25 bar)
• Pozycjonowanie: czas przestawienia < 1 s
• Bezpieczeństwo: sprężyna powrotna – po zaniku zasilania tor A → AB jest zamknięty
• Sygnał sterujący Y (wybierany): DC 0/2…10 V lub DC 0/4…20 mA
• Sygnał sprzężenia zwrotnego U (wybierany): DC 0/2…10 V lub DC 0/4…20 mA
• Kalibracja skoku: automatyczna (zawór dostarczany fabrycznie skalibrowany)
• Wskaźniki: dioda LED stanu pracy (zielona/czerwona)
• Trwałość: konstrukcja robust, zawór bezobsługowy (maintenance-free)

Zastosowanie

MVS661.25-0.4N jest przeznaczony do modulacyjnego sterowania obiegami czynnika chłodniczego w instalacjach obejmujących m.in. chillery i pompy ciepła. Zawór może pracować w aplikacjach:

• rozprężania (expansion),
• obejścia gorącego gazu (hot-gas bypass),
• dławienia po stronie ssawnej (suction throttle).

Zawór jest przystosowany do pracy z amoniakiem (R717), a także z CO2 (R744) oraz standardowymi czynnikami bezpieczeństwa (np. R22, R134a, R404A, R407C, R507) i niekorozyjnymi gazami/cieczami.

Funkcje i działanie

Sterowanie modulacyjne i sygnały standardowe

• Zawór współpracuje z regulatorami Siemens oraz innych producentów z wyjściem DC 0/2…10 V lub DC 0/4…20 mA.
• Skok zaworu jest proporcjonalny do sygnału sterującego Y.
• Dostępne są 4 wybieralne konfiguracje sygnałów dla wejścia (Y) i sprzężenia zwrotnego (U) – ustawiane przełącznikami DIL.

Funkcja bezpieczeństwa (sprężyna powrotna)

• W przypadku przerwania sygnału sterującego lub zaniku zasilania sprężyna powrotna automatycznie zamyka tor A → AB.
• Po odłączeniu zasilania zawór pozostaje zamknięty (NC).

Wymuszenie położenia (wejście ZC)

• ZC niepodłączone: zawór pracuje zgodnie z sygnałem Y (opcjonalnie z ustawionym minimum skoku).
• ZC połączone z G: zawór otwiera w pełni tor A → AB.
• ZC połączone z G0: zawór zamyka tor A → AB.

Redukcja kvs do 63% (DIL)

• Po włączeniu redukcji (DIL dla kvs) skok jest ograniczony do 63% skoku mechanicznego.
• W trybie redukcji 63% skoku odpowiada sygnałowi wejściowemu/wyjściowemu 10 V.

Minimalny skok (potencjometr Rv) – dla dławienia ssania

• Minimalny skok może być ustawiony potencjometrem Rv maksymalnie do 80% kvs (nastawa fabryczna: 0).
• Uwaga: potencjometru Rv nie wolno używać do ograniczania skoku w aplikacjach rozprężania – zawór musi mieć możliwość pełnego zamknięcia.

Kalibracja i diagnostyka LED

• Zawór jest dostarczany w stanie skalibrowanym. Kalibrację należy wykonać m.in. po wymianie elektroniki, gdy świeci czerwona dioda lub gdy zawór wykazuje nieszczelność na gnieździe.
• LED zielona (ciągle): praca automatyczna, stan prawidłowy.
• LED zielona (miga): trwa kalibracja.
• LED czerwona (ciągle): błąd kalibracji lub błąd wewnętrzny (zalecana ponowna kalibracja; w razie potrzeby wymiana modułu elektroniki).
• LED czerwona (miga): błąd zasilania (parametry sieci poza zakresem).
• Brak świecenia LED: brak zasilania lub uszkodzona elektronika.

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 24 V ±20% (SELV) lub AC 24 V class 2 (US), 45…65 Hz; alternatywnie DC 20…30 V.
• Zalecane podłączenie: 4-przewodowe (preferowane dla najlepszej regulacji); przy zasilaniu DC połączenie 4-przewodowe jest obowiązkowe.
• Przepusty kablowe: 3 × Ø 17 mm (dla M16).
• Minimalny przekrój żyły: 0,75 mm².
• Maksymalna długość przewodu L:
  • 4-przewodowo: 65 m (1,5 mm²), 110 m (2,5 mm²), 160 m (4,0 mm²)
  • 3-przewodowo: 20 m (1,5 mm²), 35 m (2,5 mm²), 50 m (4,0 mm²)
• Uwaga instalacyjna: rurociąg musi być połączony z uziemieniem potencjałowym; przy osobnych transformatorach uziemić tylko jeden transformator po stronie wtórnej.

Dane techniczne (wybrane)

• DN / PN: DN 25 / PN 63
• kvs: 0,40 m³/h (opcja redukcji do 63%: 0,25 m³/h)
• Δpmax (A → AB): 2,5 MPa (25 bar)
• Dopuszczalne ciśnienie pracy: max. 6,3 MPa (63 bar)
• Charakterystyka zaworu (skok–kv): liniowa (wg VDI/VDE 2173)
• Szczelność wewnętrzna (przez gniazdo): max. 0,002% kvs; maks. 1 Nl/h gazu przy Δp = 4 bar
• Czas pozycjonowania: < 1 s
• Rozdzielczość skoku: 1 : 1000 (ΔH / H100)
• Histereza: typowo 3%
• Nieliniowość pomiaru położenia: ±3% wartości końcowej (pomiar indukcyjny)
• Temperatura medium:
  • Wylot czynnika (AB): -40…120°C (maks. 140°C przez 10 min, bez ASR70)
  • Wlot czynnika (A): 1…120°C (maks. 140°C przez 10 min, bez ASR70)
  • Wlot czynnika (A) z ASR70: -40…0°C
• Materiały: korpus stal / stal CrNi; gniazdo/tłok stal CrNi; dysk uszczelniający / O-ringi: PTFE / CR (chloropren)
• Przyłącza rurowe: końcówki do spawania/lutowania (EN 1092-1 oraz ASME B16.25 schedule 40), Ø wew. 22,4 mm, Ø zew. 33,7 mm
• Masa: 5,17 kg
• Stopień ochrony obudowy: IP65 (od pionu do poziomu)
• Pobór mocy: typowo 12 W; stan czuwania < 1 W (zawór zamknięty)
• Moc pozorna (dobór transformatora): 32 VA

Montaż

• Zawór może być montowany w dowolnej orientacji, przy czym preferowany jest montaż w pozycji pionowej.
• Należy prowadzić rurociąg tak, aby zawór nie znajdował się w najniższym punkcie instalacji (ryzyko gromadzenia oleju).
• Rurociąg nie może wprowadzać naprężeń w przyłączach; korpus należy zamocować tak, aby nie przenosił drgań (drgania mogą doprowadzić do uszkodzeń przyłączy).
• Przed spawaniem/lutowaniem sprawdzić kierunek przepływu przez zawór; zalecane spawanie/lutowanie z użyciem gazu obojętnego (ograniczenie zanieczyszczeń i tlenków).
• Izolacja: izolować korpus zaworu i rurociąg; nie izolować siłownika/elektroniki.
• Warunek montażowy dla trwałości elektroniki: przy 45°C < Tamb < 55°C oraz 80°C < Tmed < 120°C zawór należy instalować na boku.
• Uwaga: zawór nie jest wykonaniem przeciwwybuchowym.

Akcesoria i części zamienne

• Wkład zaworu: ASR0.4N – przywraca charakterystykę zaworu do parametrów pierwotnych po zużyciu.
• Element grzejny PTC: ASR70 – rozszerza zakres zastosowań dla temperatur czynnika na wlocie zaworu poniżej 0°C.
• Część zamienna elektroniki: ASR61 – wymiana całej obudowy elektroniki w przypadku usterki.

Podsumowanie

Siemens MVS661.25-0.4N to szybki i precyzyjny modulacyjny zawór chłodniczy DN 25 / PN 63 o kvs 0,40 m³/h, przeznaczony do instalacji z amoniakiem (R717), CO2 (R744) oraz wieloma standardowymi czynnikami bezpieczeństwa. Hermetyczna szczelność, sprężynowy powrót do pozycji bezpiecznej (zamknięcie), możliwość wyboru standardu sygnału 0/2…10 V lub 0/4…20 mA, wejście wymuszenia ZC i opcja redukcji kvs do 63% czynią go uniwersalnym rozwiązaniem do zastosowań rozprężania, gorącego gazu i dławienia ssania w profesjonalnych układach chłodniczych.
