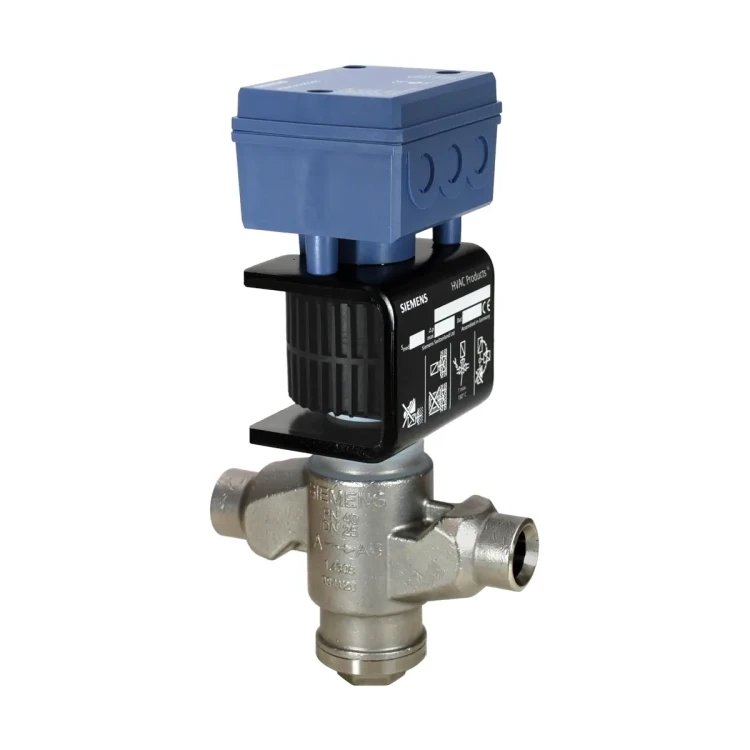

MVS661.25-016N Zawór przelotowy z siłownikiem magnetycznym do układów chłodniczych, PN63, DN25, kvs 0,16 [m3/h]

MVS661.25-016N to hermetycznie szczelny, modulowany zawór chłodniczy Siemens z serii ACVATIX™, przeznaczony do regulacji obiegów czynnika w agregatach chłodniczych i pompach ciepła. Zawór obsługuje amoniak (R717) oraz standardowe czynniki bezpieczeństwa (w tym CO₂ (R744)) i może pracować jako zawór rozprężny, hot-gas (obejście gorącego gazu) oraz dławiący na ssaniu. Sterowanie jest proporcjonalne (modulowane), z wybieralnym interfejsem DC 0/2…10 V lub DC 0/4…20 mA, a w przypadku zaniku zasilania zawór zamyka się sprężyną powrotną (NC).

Najważniejsze cechy

• Producent: Siemens
• Model: MVS661.25-016N
• Typ: modulowany zawór czynnika chłodniczego, PN 63
• Zastosowanie: rozprężanie, hot-gas, dławienie na ssaniu w instalacjach chłodniczych
• DN: 25
• kvs (H100): 0,16 m³/h
• Redukcja kvs: przełącznikiem DIL do 63% (ok. 0,10 m³/h)
• Δpmax (na torze regulacji A → AB): 2,5 MPa (25 bar)
• Ciśnienie robocze (maks.): 6,3 MPa (63 bar)
• Pozycja bez zasilania: tor A → AB zamknięty (NC)
• Czas pozycjonowania: < 1 s
• Rozdzielczość skoku: 1 : 1000 (ΔH / H100)
• Sprzężenie zwrotne położenia: sygnał U (napięciowy lub prądowy)
• Obudowa: IP65 (od montażu pionowego do poziomego)
• Masa: 5,17 kg

Zastosowanie

Zawór MVS661.25-016N jest przeznaczony do modulowanej regulacji przepływu czynnika w obiegach chłodniczych (m.in. chillery i pompy ciepła). Nadaje się do pracy z mediami: amoniak (R717), CO₂ (R744) oraz standardowe czynniki bezpieczeństwa, a także niekorozyjne gazy i ciecze.

Orientacyjne moce (dla amoniaku R717)

• Q0 E (rozprężanie): 95 kW
• Q0 H (hot-gas bypass): 10 kW
• Q0 D (dławienie na ssaniu, Δp = 0,5 bar): 2 kW

Funkcje i działanie

Sterowanie modulowane i sygnały

• Sygnał zadający Y (wejście): DC 0/2…10 V lub DC 0/4…20 mA (wybierane przełącznikami DIL).
• Sygnał zwrotny U (wyjście): DC 0/2…10 V lub DC 0/4…20 mA (wybierane przełącznikami DIL).
• Skok zaworu jest proporcjonalny do sygnału sterującego.
• W przypadku przerwania sygnału pozycjonującego lub zaniku zasilania zawór zamyka się sprężyną.

Konfiguracja (przełączniki DIL)

• Wybór typu sygnału Y: napięciowy lub prądowy.
• Wybór zakresu Y i U: 0…10 V / 0…20 mA lub 2…10 V / 4…20 mA.
• Wybór typu sygnału U: napięciowy lub prądowy.
• Redukcja kvs: ograniczenie skoku do 63% (redukcja kvs do 63% wartości nominalnej).

Minimalny skok (dławienie na ssaniu)

• Minimalny skok można ustawić potencjometrem Rv do maks. 80% kvs.
• Ustawienie fabryczne minimalnego skoku: 0.
• W aplikacjach rozprężania zawór musi mieć możliwość pełnego domknięcia.

Wejście wymuszenia ZC

• ZC niepodłączone: zawór podąża za sygnałem Y (możliwe ustawienie minimalnego skoku Rv).
• ZC → G: zawór otwiera w pełni tor A → AB.
• ZC → G0: zawór zamyka tor A → AB.

Kalibracja i sygnalizacja LED

• Zawory są dostarczane jako skalibrowane.
• Kalibrację należy wykonać m.in. po wymianie elektroniki, przy świeceniu czerwonej diody lub gdy zawór nieszczelny na gnieździe.
• LED zielona: świeci – praca automatyczna; miga – kalibracja w toku.
• LED czerwona: świeci – błąd kalibracji / błąd wewnętrzny; miga – błąd zasilania.

Podłączenie elektryczne

• Zasilanie: wyłącznie bardzo niskie napięcie (SELV/PELV) – AC 24 V lub DC 24 V.
• Zalecane okablowanie: połączenie 4-przewodowe; przy zasilaniu DC jest wymagane.
• Dławnice/przepusty kablowe: 3 × Ø 17 mm (dla M16).
• Minimalny przekrój żyły: 0,75 mm².
• Maksymalna długość przewodów (zasilanie/sterowanie): 4-przewodowe: 65 m (1,5 mm²) / 110 m (2,5 mm²) / 160 m (4,0 mm²); 3-przewodowe: 20 m (1,5 mm²) / 35 m (2,5 mm²) / 50 m (4,0 mm²).
• Instalację rurową należy podłączyć do uziemienia potencjałowego.

Dane techniczne

• Napięcie zasilania (AC): AC 24 V ±20%, 45…65 Hz
• Napięcie zasilania (DC): DC 20…30 V
• Typowy pobór mocy (Pmed): 12 W
• Pobór w czuwaniu: < 1 W (zawór zamknięty)
• Moc pozorna znamionowa (SNA): 32 VA
• Wymagany bezpiecznik: 1,6…4 A, zwłoczny
• Wejście Y: DC 0/2…10 V lub DC 0/4…20 mA
• Wyjście U: DC 0/2…10 V (≥ 500 Ω) lub DC 0/4…20 mA (≤ 500 Ω)
• Nieliniowość pomiaru położenia: ±3% wartości końcowej
• Histereza: typowo 3%
• Charakterystyka zaworu: liniowa (wg VDI/VDE 2173)
• Szczelność wewnętrzna (przez gniazdo): maks. 0,002% kvs lub maks. 1 Nl/h gazu przy Δp = 4 bar
• Temperatura medium: wylot czynnika (AB) -40…120°C (maks. 140°C przez 10 min, bez ASR70); wlot czynnika (A) 1…120°C (maks. 140°C przez 10 min, bez ASR70); wlot czynnika (A) -40…0°C z ASR70
• Materiały: korpus stal / stal CrNi; gniazdo/tłok stal CrNi; dysk uszczelniający / O-ringi PTFE / CR
• Przyłącza rurowe: do wspawania / lutowania (EN 1092-1 oraz ASME B16.25 schedule 40)
• Średnice końcówek: Ø wewn. 22,4 mm; Ø zewn. 33,7 mm
• Stopień ochrony: IP65

Montaż i uwagi instalacyjne

• Zawór może być montowany w dowolnej orientacji, jednak montaż pionowy jest preferowany.
• Nie należy lokalizować zaworu w najniższym punkcie instalacji, gdzie może gromadzić się olej.
• Przewody rurowe należy prowadzić bez naprężeń, a korpus zaworu zabezpieczyć przed drganiami.
• Przed spawaniem/lutowaniem upewnić się co do kierunku przepływu przez zawór; podczas prac nie przegrzewać zaworu (zalecane chłodzenie, np. mokrą szmatą).
• Korpus i rurociąg można izolować, natomiast siłownika/elektroniki nie wolno izolować.
• Po próbie ciśnieniowej instalację należy odpowietrzyć po stronie niskiego ciśnienia (port AB) lub utrzymywać zawór w pełnym otwarciu na czas próby i odpowietrzania.
• W aplikacjach rozprężania wymagany jest montaż filtra/osuszacza przed zaworem.
• Zawór nie jest wykonaniem przeciwwybuchowym.

Akcesoria i serwis

• Wkład zaworu: ASR0.16N – przywraca charakterystykę zaworu do parametrów pierwotnych.
• Element grzejny PTC: ASR70 – rozszerza zakres zastosowań dla temperatur na wlocie zaworu poniżej 0°C.
• Część zamienna elektroniki: ASR61 – w przypadku uszkodzenia elektroniki wymienia się komplet obudowy elektroniki.
• Konstrukcja: korpus zaworu i siłownik magnetyczny tworzą jedną integralną całość i nie mogą być rozdzielone.

Podsumowanie

Siemens MVS661.25-016N to szybki i precyzyjny modulowany zawór chłodniczy DN 25 o kvs 0,16 m³/h, przeznaczony do pracy z R717 oraz innymi czynnikami (w tym R744). Hermetyczna konstrukcja, wybieralne standardy sygnałów sterowania i sprzężenia zwrotnego (0/2…10 V lub 0/4…20 mA), funkcja zamykania sprężyną oraz możliwość redukcji kvs przełącznikiem DIL czynią go uniwersalnym rozwiązaniem do rozprężania, hot-gas i dławienia na ssaniu w nowoczesnych układach chłodniczych.
