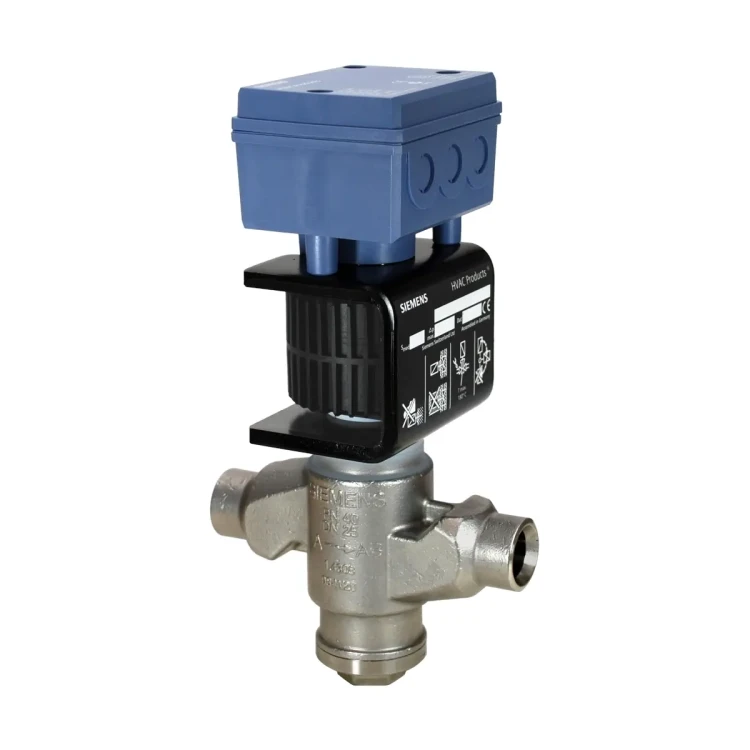

MVS661.25-2.5N Zawór przelotowy z siłownikiem magnetycznym do układów chłodniczych, PN63, DN25, kvs 2,5 [m3/h]

MVS661.25-2.5N to modulacyjny zawór czynnika chłodniczego Siemens (ACVATIX™) o ciśnieniu znamionowym PN 63, przeznaczony do precyzyjnej regulacji obiegów chłodniczych w chillerach i pompach ciepła. Zawór może pracować jako element rozprężny, do hot-gas bypass lub jako zawór dławiący na ssaniu. Wersja ..N jest przystosowana do amoniaku (R717), a także do standardowych czynników bezpieczeństwa oraz CO₂ (R744). Konstrukcja jest hermetycznie szczelna, a zawór jest zamknięty po zaniku zasilania (funkcja sprężyny powrotnej).

Najważniejsze cechy

• Producent: Siemens
• Model: MVS661.25-2.5N
• Seria: ACVATIX™
• Typ: modulacyjny zawór czynnika chłodniczego
• Zastosowania: rozprężanie, hot-gas bypass, dławienie na ssaniu
• DN: 25
• kvs (H100): 2,5 m³/h (wg VDI/VDE 2173, Δp = 100 kPa)
• Możliwość redukcji kvs: do 63% (ograniczenie skoku, przełącznik DIL)
• Δpmax (A → AB): 2,5 MPa (25 bar)
• Ciśnienie robocze (max.): 6,3 MPa (63 bar)
• Sterowanie modulacyjne: DC 0/2…10 V lub DC 0/4…20 mA (wybór przełącznikami DIL)
• Sprzężenie zwrotne położenia: DC 0/2…10 V lub DC 0/4…20 mA (wybór przełącznikami DIL)
• Krótki czas pozycjonowania: < 1 s
• Wysoka rozdzielczość skoku: 1 : 1000
• Szczelność: hermetycznie szczelny (external seal)
• Stopień ochrony: IP65 (montaż od pionu do poziomu)
• Bezobsługowy: konstrukcja odporna i niewymagająca konserwacji

Zastosowanie

MVS661.25-2.5N przeznaczony jest do modulacyjnego sterowania obiegami czynnika chłodniczego w instalacjach chłodniczych, w tym w chillerach i pompach ciepła. Zawór może pracować w aplikacjach:

• rozprężania (expansion),
• obejścia gorących gazów (hot-gas bypass),
• dławienia na ssaniu (suction throttle).

Dopuszczalne media:

• amoniak (R717),
• CO₂ (R744),
• wszystkie standardowe czynniki bezpieczeństwa (m.in. R22, R134a, R404A, R407C, R507 itd.),
• niekorozyjne gazy i ciecze.

Funkcje i działanie

Sterowanie modulacyjne i sygnały standardowe

• Zawór współpracuje z regulatorami Siemens i innych producentów, które podają sygnał DC 0/2…10 V lub DC 0/4…20 mA.
• Skok zaworu jest proporcjonalny do sygnału sterującego.
• Dostępne są 4 wybieralne standardy sygnału dla wartości zadanej (Y) i pomiaru (U), ustawiane przełącznikami DIL.

Pozycja bezpieczeństwa (sprężyna powrotna)

• W przypadku zaniku zasilania lub przerwania sygnału pozycjonującego, sprężyna powrotna automatycznie zamyka tor A → AB.
• Pozycja po zaniku zasilania: tor A → AB zamknięty (NC).

Redukcja kvs do 63%

• Przełącznik DIL umożliwia redukcję kvs do 63% wartości nominalnej poprzez ograniczenie skoku do 63% skoku mechanicznego.
• W trybie redukcji 63% skoku odpowiada sygnałowi 10 V (dla zakresu 0/2…10 V).

Minimalny skok (dla dławienia na ssaniu)

• Elektronika posiada potencjometr do ustawiania minimalnego skoku w aplikacjach suction throttle (do maks. 80%).
• Fabrycznie minimalny skok ustawiony jest na 0%.
• Uwaga: potencjometru minimalnego skoku nie wolno używać do ograniczania skoku w aplikacjach rozprężania – zawór musi mieć możliwość pełnego domknięcia.

Wymuszenie położenia (wejście ZC)

• ZC niepodłączone: zawór pracuje zgodnie z sygnałem Y (możliwe ustawienie minimalnego skoku potencjometrem).
• ZC połączone z G: zawór w pełni otwiera tor A → AB.
• ZC połączone z G0: zawór zamyka tor A → AB.

Kalibracja i diagnostyka LED

• Zawory MVS661..N są dostarczane jako w pełni skalibrowane.
• Kalibrację zaleca się wykonać po wymianie elektroniki, przy świecącej czerwonej diodzie LED lub gdy zawór nie domyka się prawidłowo (nieszczelność na gnieździe).
• Sygnalizacja LED: zielona (praca poprawna / kalibracja w toku), czerwona (błąd kalibracji / błąd wewnętrzny / błąd zasilania), brak świecenia (brak zasilania lub usterka elektroniki).

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 24 V ±20% (SELV/PELV), 45…65 Hz lub DC 20…30 V
• Sygnał sterujący: Y (DC 0/2…10 V lub DC 0/4…20 mA)
• Wyjście sprzężenia zwrotnego: U (DC 0/2…10 V lub DC 0/4…20 mA)
• Wejście wymuszenia: ZC
• Zaciski: G0, G, Y, M, U, ZC
• Preferowane połączenie: 4-przewodowe (dla zasilania DC – wymagane).
• Wprowadzenie przewodów: 3 × Ø 17 mm (dla M16)
• Minimalny przekrój żyły: 0,75 mm²
• Uwaga instalacyjna: rurociąg musi być podłączony do uziemienia wyrównawczego (potential earth).

Dane techniczne (MVS661.25-2.5N)

• DN: 25
• kvs (nominalne): 2,5 m³/h
• kvs po redukcji 63%: 1,6 m³/h
• Charakterystyka zaworu (skok/kv): liniowa (wg VDI/VDE 2173)
• Δpmax (A → AB): 2,5 MPa (25 bar)
• Dopuszczalne ciśnienie robocze (max.): 6,3 MPa (63 bar)
• Funkcja odcinająca: jak elektrozawór, NC (normalnie zamknięty)
• Szczelność na gnieździe: max. 0,002% kvs lub max. 1 Nl/h gazu przy Δp = 4 bar
• Czas pozycjonowania: < 1 s
• Rozdzielczość skoku: 1 : 1000
• Histereza: typowo 3%
• Temperatura medium (wlot A): 1…120°C; maks. 140°C przez 10 min (bez ASR70)
• Temperatura medium (wylot AB): -40…120°C; maks. 140°C przez 10 min (bez ASR70)
• Temperatura medium (wlot A) z ASR70: -40…0°C
• Pobór mocy typowy (Pmed): 12 W
• Stand-by: < 1 W (zawór zamknięty)
• Moc pozorna znamionowa (SNA): 32 VA (dobór transformatora)
• Zabezpieczenie: bezpiecznik zwłoczny 1,6…4 A
• Stopień ochrony: IP65
• Masa: 5,17 kg
• Przyłącza rurowe: końcówki do spawania/lutowania (EN 1092-1, ASME B16.25 Sch 40)
• Średnica wewnętrzna przyłącza: 22,4 mm
• Średnica zewnętrzna przyłącza: 33,7 mm
• Materiał korpusu: stal / stal CrNi
• Gniazdo / tłok: stal CrNi
• Uszczelnienia: PTFE / CR (chloropren)

Parametry wydajności (dla amoniaku R717)

• Q0E (rozprężanie): 1530 kW
• Q0H (hot-gas bypass): 159 kW
• Q0D (dławienie na ssaniu): 29 kW (dla Δp = 0,5 bar)

Montaż

• Zawór może być montowany w dowolnej orientacji, jednak preferowany jest montaż pionowy.
• Pozycja montażu: od pionu do poziomu.
• Rurociągi należy prowadzić tak, aby zawór nie znajdował się w najniższym punkcie instalacji, gdzie może gromadzić się olej.
• Zapewnij brak naprężeń i drgań na przyłączach; wibracje mogą prowadzić do uszkodzeń przewodów przyłączeniowych.
• Podczas spawania/lutowania zalecane jest stosowanie gazu obojętnego; kieruj płomień z dala od zaworu i chłodź korpus (np. mokrą szmatą), aby nie dopuścić do przegrzania.
• Izolacja: korpus zaworu i rurociągi mogą być izolowane; siłownik/elektronika nie mogą być izolowane.
• Przy 45°C < Tamb < 55°C oraz 80°C < Tmed < 120°C zawór powinien być zamontowany na boku, aby nie skracać żywotności elektroniki.

Akcesoria i części zamienne

• Wkład zaworu: ASR2.5N (DN 25, kvs 2,5 m³/h) – przy wymianie wkładu można odtworzyć pierwotne charakterystyki zaworu.
• Element grzejny PTC: ASR70 – rozszerza zakres zastosowań dla temperatury czynnika na wlocie zaworu poniżej 0°C (wlot A: -40…0°C).
• Część zamienna (elektronika): ASR61 – w przypadku uszkodzenia elektroniki wymienia się kompletne osłonę/ moduł elektroniki.

Podsumowanie

Siemens MVS661.25-2.5N to szybki, szczelny i bezobsługowy zawór modulacyjny PN 63 do precyzyjnego sterowania przepływem czynnika chłodniczego w aplikacjach rozprężania, hot-gas bypass oraz dławienia na ssaniu. Obsługa standardowych sygnałów 0/2…10 V i 0/4…20 mA, sprzężenie zwrotne położenia, funkcja zamknięcia po zaniku zasilania oraz opcja redukcji kvs czynią go uniwersalnym elementem regulacyjnym dla instalacji na R717 oraz innych dopuszczonych czynników, w tym CO₂ (R744).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt MVS661.25-2.5N posiada oznaczenie CE (zgodność z wymaganiami UE) oraz spełnia wymagania bezpieczeństwa elektrycznego zgodnie z EN 60730-1.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, uruchomienie, konfigurację oraz wymianę elektroniki należy powierzać wyłącznie wykwalifikowanemu personelowi, zgodnie z dokumentacją producenta.
• Urządzenie jest przeznaczone wyłącznie do zasilania napięciem bardzo niskim bezpiecznym SELV/PELV: AC 24 V lub DC 20...30 V. Nie stosować innych napięć zasilania.
• Przed rozpoczęciem podłączenia elektrycznego lub prac serwisowych należy odłączyć zasilanie. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• W przypadku zasilania DC wymagane jest połączenie 4-przewodowe. Producent zaleca stosowanie połączenia 4-przewodowego również dla optymalnej pracy układu sterowania.
• Instalację rurową należy podłączyć do uziemienia potencjału. Jeżeli sterownik i zawór są zasilane oddzielnie, po stronie wtórnej wolno uziemić tylko jeden transformator.
• Produkt nie jest wykonaniem przeciwwybuchowym. Nie stosować w strefach zagrożonych wybuchem.
• Zawór jest przeznaczony do pracy z amoniakiem (R717), CO2 (R744) oraz standardowymi czynnikami chłodniczymi bezpieczeństwa. Nie nadaje się do stosowania z palnymi czynnikami chłodniczymi.
• Dopuszczalne maksymalne ciśnienie robocze wynosi 6,3 MPa (63 bar), a maksymalna różnica ciśnień 2,5 MPa (25 bar). Nie przekraczać wartości granicznych podanych przez producenta.
• Urządzenie należy stosować wyłącznie w dopuszczalnym zakresie temperatur medium: na wylocie czynnika AB od -40 do 120°C, a na wlocie A od 1 do 120°C bez elementu ASR70; dla temperatur wlotowych od -40 do 0°C wymagany jest element grzewczy ASR70.
• Zawór zamyka się samoczynnie po zaniku zasilania lub przerwaniu sygnału sterującego. Podczas montażu i serwisu należy uwzględnić automatyczny powrót do pozycji zamkniętej.
• Nie wolno ograniczać skoku zaworu potencjometrem Rv w zastosowaniach rozprężnych. Zawór musi mieć możliwość pełnego zamknięcia.
• Podczas próby ciśnieniowej, płukania i odpowietrzania instalacji zawór musi być otwarty do 100%. Niezastosowanie się do tego wymagania może spowodować uszkodzenie uszczelnienia wkładu zaworowego.
• Po wykonaniu próby ciśnieniowej instalację należy odpowietrzyć po stronie niskiego ciśnienia albo pozostawić zawór całkowicie otwarty podczas próby i odpowietrzania, zgodnie z instrukcją producenta.
• Przed spawaniem lub lutowaniem należy sprawdzić prawidłowy kierunek przepływu przez zawór. Podczas prac montażowych należy chronić zawór przed przegrzaniem, kierować płomień z dala od zaworu i chłodzić korpus, np. wilgotną szmatką.
• Rurociągi należy zamontować tak, aby nie przenosiły naprężeń na przyłącza zaworu i nie powodowały drgań. Drgania mogą doprowadzić do pęknięcia przewodów przyłączeniowych.
• Korpus zaworu i podłączone rurociągi mogą być izolowane, jednak siłownika nie wolno izolować.
• W aplikacjach rozprężnych przed zaworem należy zamontować filtr/osuszacz. Aby zapobiec powstawaniu gazu pęcherzykowego, prędkość czynnika w przewodzie cieczowym nie może przekraczać 1 m/s.
• Urządzenie należy montować w dopuszczalnej pozycji od pionowej do poziomej; montaż pionowy jest preferowany. Przy temperaturze otoczenia powyżej 45°C i temperaturze medium powyżej 80°C zawór należy montować w pozycji bocznej, aby nie skracać trwałości elektroniki.
• Stopień ochrony obudowy wynosi IP65 przy montażu od pionowego do poziomego. Produkt należy eksploatować wyłącznie w warunkach środowiskowych określonych przez producenta.
• Produkt jest hermetycznie uszczelniony i bezobsługowy. W przypadku uszkodzenia elektroniki należy wymienić cały moduł elektroniki ASR61, a w przypadku zużycia części wewnętrznych zastosować odpowiedni wkład zaworowy serwisowy.
