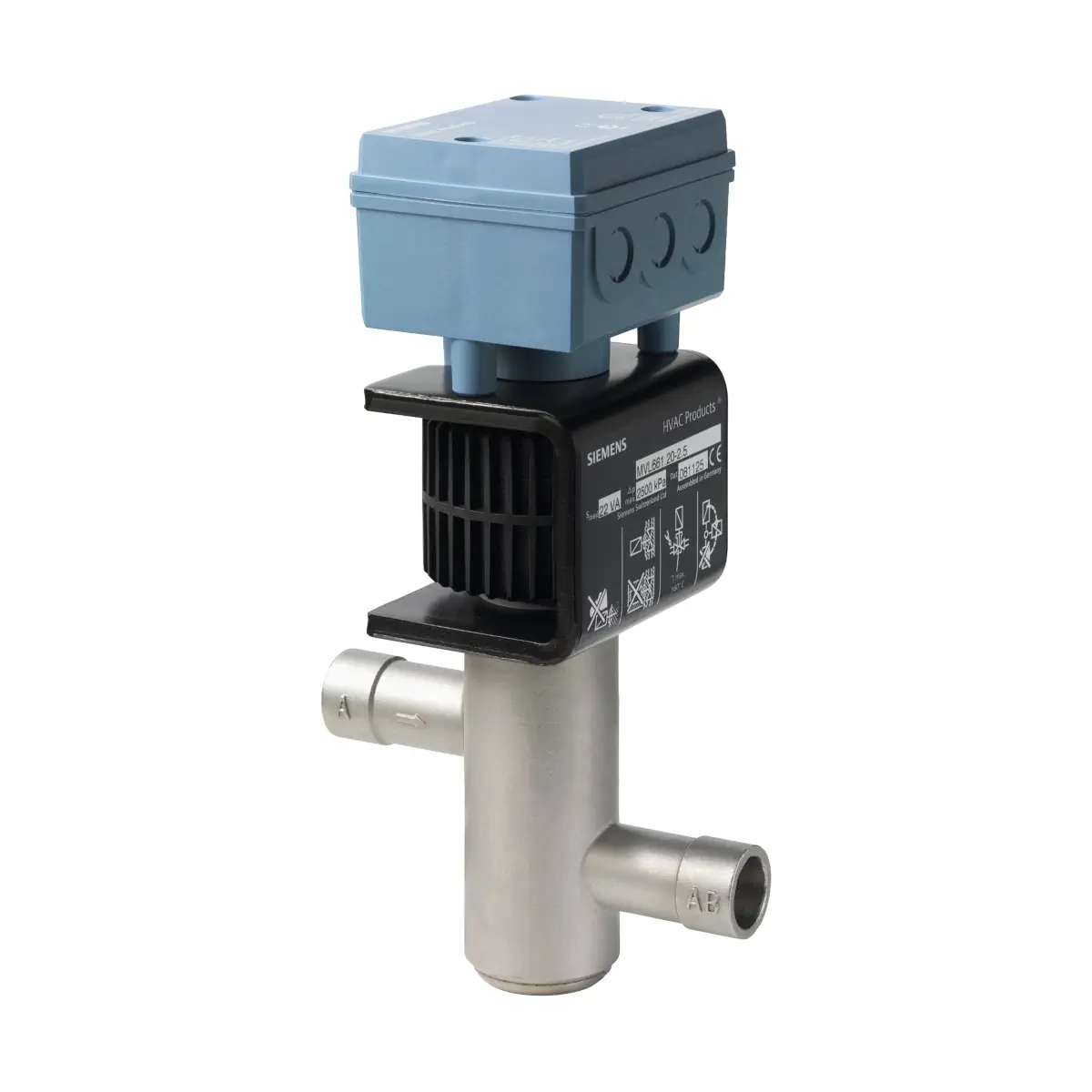

MVL661.32-10 Zawór przelotowy z siłownikiem magnetycznym do układów chłodniczych, PS45, DN32, kvs 10 [m3/h]

MVL661.32-10 to modulujący zawór czynnika chłodniczego Siemens (ACVATIX™) z siłownikiem magnetycznym, przeznaczony do precyzyjnego sterowania obiegami chłodniczymi w chillerach i pompach ciepła. Zawór jest hermetycznie szczelny na zewnątrz (w pełni spawany – bez uszczelnień statycznych i dynamicznych), pracuje z zasilaniem AC 24 V lub DC 24 V i obsługuje standardowe sygnały sterujące DC 0/2…10 V oraz DC 0/4…20 mA (wybierane przełącznikami). W przypadku zaniku zasilania lub sygnału pozycjonowania, sprężyna powrotna automatycznie zamyka tor A → AB (zawór NC – zamknięty beznapięciowo).

Najważniejsze cechy

• Producent: Siemens
• Model: MVL661.32-10
• Typ: modulujący zawór czynnika chłodniczego z siłownikiem magnetycznym (PS45)
• Zastosowanie: obiegi chłodnicze (chillery, pompy ciepła); aplikacje: rozprężanie, hot-gas oraz dławienie ssania
• Wielkość nominalna: DN 32
• kvs: 10 m³/h
• Redukcja kvs: 63% (przełącznik DIL) – 6,3 m³/h
• Sygnał sterujący Y (wybierany): DC 0/2…10 V lub DC 0/4…20 mA
• Sprzężenie zwrotne położenia U (wybierane): DC 0/2…10 V lub DC 0/4…20 mA
• Czas pozycjonowania: < 1 s
• Pozycja beznapięciowa: tor A → AB zamknięty (sprężyna powrotna)
• Hermetyczna szczelność: całkowicie spawany, bez uszczelnień statycznych i dynamicznych
• Stopień ochrony obudowy: IP65 (od montażu pionowego do poziomego)
• Nieodpowiedni do: amoniaku (R717); zawór nie jest przeciwwybuchowy

Zastosowanie

MVL661.32-10 jest przeznaczony do modulującego sterowania przepływem czynnika w obiegach chłodniczych, m.in. w:

• układach rozprężania,
• układach hot-gas (obejście gorących gazów),
• układach dławienia ssania.

Może pracować z powszechnie stosowanymi czynnikami chłodniczymi (m.in. R134a, R448A, R449A, R450A, R452A, R513A) oraz R744 (CO2). Nie jest dopuszczony do pracy z R717 (amoniak).

Funkcje i działanie

Sterowanie modulujące i sygnały standardowe

• Zawór może być sterowany przez regulatory Siemens lub innych producentów z wyjściem DC 0/2…10 V albo DC 0/4…20 mA.
• Skok zaworu jest proporcjonalny do sygnału sterującego.
• Dostępne są 4 wybieralne standardy dla sygnału zadanego i pomiarowego (ustawiane przełącznikami DIL).

Redukcja kvs (ograniczenie skoku)

• Przełącznik DIL umożliwia ograniczenie skoku do 63% mechanicznego skoku, co odpowiada redukcji przepływu do kvs = 6,3 m³/h.
• Przy aktywnej redukcji, 63% pełnego skoku odpowiada sygnałowi wejścia/wyjścia 10 V.

Minimalny skok dla dławienia ssania

• Do aplikacji dławienia ssania przewidziano potencjometr Rv do ustawienia minimalnego skoku.
• Ustawienie fabryczne minimalnego skoku: 0% (mechaniczny ogranicznik w lewo, CCW).
• Minimalny skok można zwiększyć, obracając potencjometr zgodnie z ruchem wskazówek zegara (CW), maksymalnie do poziomu odpowiadającego 80% kvs.

• Uwaga eksploatacyjna: potencjometru Rv nie należy używać do ograniczania skoku w aplikacjach rozprężania — zawór musi mieć możliwość pełnego zamknięcia.

Wymuszenie położenia (wejście ZC)

• ZC niepodłączone: zawór podąża za sygnałem Y (możliwy minimalny skok z Rv).
• ZC połączone z G: zawór w pełni otwarty (A → AB).
• ZC połączone z G0: zawór zamknięty (A → AB).

Autokalibracja i diagnostyka LED

• Zawór posiada funkcję automatycznej kalibracji skoku.
• Kalibrację można uruchomić przez zwarcie styków w szczelinie kalibracyjnej na płytce (zawór zamknie się, a następnie otworzy).
• Zawory są dostarczane jako fabrycznie skalibrowane.

Sygnalizacja LED (stan pracy):

• Zielona – świeci: praca automatyczna, stan prawidłowy.
• Zielona – miga: kalibracja w toku.
• Czerwona – świeci: błąd kalibracji lub błąd wewnętrzny.
• Czerwona – miga: błąd zasilania (poza dopuszczalnym zakresem częstotliwości lub napięcia).
• Obie zgaszone: brak zasilania lub uszkodzona elektronika.

Podłączenie elektryczne

• Zasilanie: AC 24 V ±20% (SELV/PELV) lub DC 20…30 V.
• Zalecenie okablowania: preferowane połączenie 4-przewodowe; przy zasilaniu DC jest ono wymagane.
• Dławiki kablowe: 3 × Ø 17 mm (dla M16).
• Minimalny przekrój żyły: 0,75 mm².
• Maks. długość przewodów (zasilanie/sterowanie): 4-żyłowo: 65 m (1,5 mm²) / 110 m (2,5 mm²) / 160 m (4,0 mm²); 3-żyłowo: 20 m (1,5 mm²) / 35 m (2,5 mm²) / 50 m (4,0 mm²).
• Bezpiecznik wymagany: 1,6…4 A (zwłoczny).

Dane techniczne (MVL661.32-10)

• kvs: 10 m³/h (opcjonalnie 6,3 m³/h po redukcji 63%)
• Dopuszczalne ciśnienie robocze: max. 4,5 MPa (45 bar)
• Maks. różnica ciśnień Δpmax: 1,6 MPa (16 bar)
• Charakterystyka zaworu (skok/kv): liniowa (wg VDI/VDE 2173)
• Szczelność wewnętrzna (na gnieździe): max. 0,002% kvs lub max. 1 Nl/h gazu przy Δp = 4 bar
• Rozdzielczość skoku: 1 : 1000
• Dokładność pozycjonowania: ±3% pełnej skali
• Histereza: typowo 3%
• Pobór mocy typowy: 12 W
• Moc pozorna znamionowa (dobór transformatora): 32 VA
• Tryb pracy: modulujący
• Temperatura medium: wylot czynnika (AB) -40…120°C (max. 140°C przez 10 min, bez ASR70); wlot czynnika (A) 1…120°C (max. 140°C przez 10 min, bez ASR70); wlot czynnika (A) -40…0°C z ASR70
• Materiały: korpus i elementy – stal / stal CrNi; gniazdo/tłok – stal CrNi / mosiądz; dysk uszczelniający – PTFE
• Stopień ochrony: IP65 (od montażu pionowego do poziomego)

Wymiary i masa

• DN: 32
• Średnica rury miedzianej pod króćce (D): 1 3/8" / 35 mm
• Długość (L): 190 mm
• Wysokość (H4): 160 mm
• Głębokość (T): 103 mm
• Masa (z opakowaniem): 6,1 kg

Montaż i eksploatacja

• Zawór można montować w dowolnej orientacji, jednak montaż pionowy jest preferowany.
• Przy warunkach 45°C < Tamb < 55°C oraz 80°C < Tmed < 120°C zawór należy montować na boku, aby nie skracać żywotności elektroniki.
• Nie lokalizować zaworu w najniższym punkcie instalacji (ryzyko gromadzenia oleju).
• Podczas lutowania: zalecane użycie gazu obojętnego, kierować płomień od zaworu i chłodzić korpus (np. mokrą szmatą); korpus i rurociąg można izolować, siłownika nie izolować.
• Zawór jest bezobsługowy i nienaprawialny — w razie awarii wymaga wymiany jako komplet.
• Korpus zaworu i siłownik tworzą jedną integralną całość i nie mogą być rozdzielone.

Podsumowanie

Siemens MVL661.32-10 to szybki (czas pozycjonowania < 1 s) i precyzyjny zawór modulujący do obiegów chłodniczych, z hermetyczną konstrukcją i możliwością pracy z typowymi sygnałami sterującymi 0/2…10 V lub 0/4…20 mA. Dzięki funkcjom takim jak sprężyna powrotna (NC), autokalibracja, sygnał sprzężenia zwrotnego U oraz opcjonalna redukcja kvs do 63%, sprawdza się w wymagających aplikacjach rozprężania, hot-gas i dławienia ssania w instalacjach chłodniczych.
