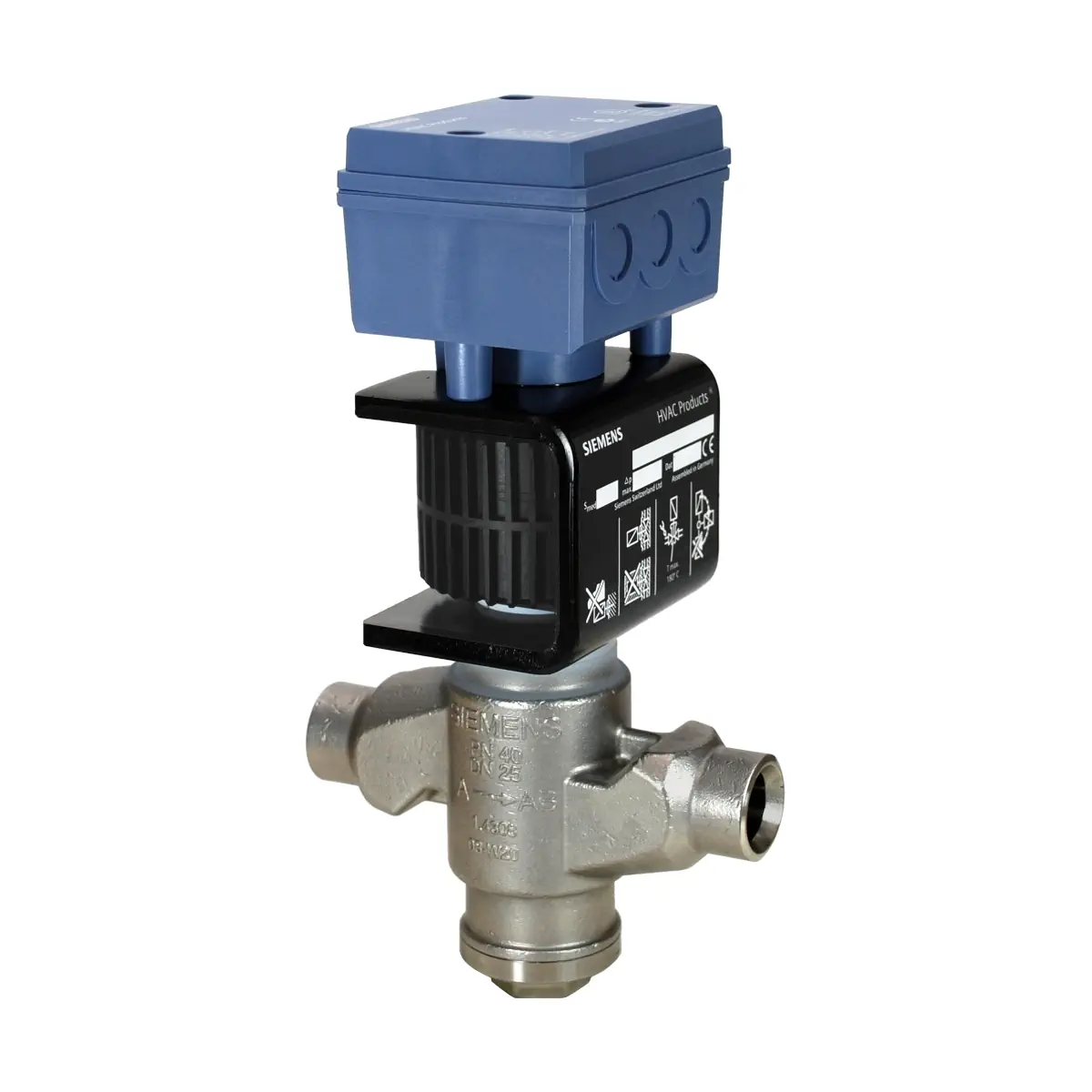

MVS661.25-6.3N Zawór przelotowy z siłownikiem magnetycznym do układów chłodniczych, PN63, DN25, kvs 6,3 [m3/h]

MVS661.25-6.3N to modulacyjny zawór czynnika chłodniczego Siemens (ACVATIX™) o ciśnieniu nominalnym PN 63, przeznaczony do precyzyjnego sterowania obiegami chłodniczymi w agregatach wody lodowej i pompach ciepła. Zawór jest hermetycznie szczelny, pracuje z sygnałami standardowymi DC 0/2…10 V lub DC 0/4…20 mA (wybór przełącznikami), zapewnia sprzężenie zwrotne położenia i bardzo szybkie przestawienie < 1 s. W stanie beznapięciowym zawór jest zamknięty (sprężyna powrotna).

Najważniejsze cechy

• Producent: Siemens
• Model: MVS661.25-6.3N
• Typ: modulacyjny zawór czynnika chłodniczego (refrigerant valve), hermetycznie szczelny
• Zastosowanie: zawór rozprężny, zawór gorącego gazu (hot-gas), dławienie ssania (suction throttle)
• DN: 25
• PN: 63
• kvs (H100): 6,3 m³/h (wg VDI/VDE 2173, przy Δp = 100 kPa)
• Redukcja kvs: do 63% (czyli 4,0 m³/h) przełącznikiem DIL
• Δpmax (A → AB): 2,5 MPa (25 bar)
• Pozycja przy braku zasilania: tor A → AB zamknięty (NC)
• Rozdzielczość skoku: 1:1000
• Sygnał zwrotny położenia: DC 0/2…10 V lub DC 0/4…20 mA (konfigurowalny)
• Czas przestawienia: < 1 s
• Stopień ochrony obudowy: IP65 (od montażu pionowego do poziomego)
• Konstrukcja: korpus zaworu i siłownik magnetyczny stanowią jedną, nierozłączną całość

Zastosowanie i media

MVS661.25-6.3N jest przeznaczony do modulacyjnego sterowania obiegami czynnika chłodniczego, w tym do instalacji z amoniakiem (R717). Zawór może obsługiwać również standardowe czynniki bezpieczeństwa, niekorozyjne gazy/ciecze oraz CO₂ (R744).

Wydajność chłodnicza (dla zastosowań z amoniakiem)

• Q0E (rozprężanie): 3850 kW
• Q0H (hot-gas bypass): 402 kW
• Q0D (dławienie ssania, Δp = 0,5 bar): 74 kW

Sterowanie, sygnały i funkcje

Sygnał zadany i sprzężenie zwrotne

• Sygnał sterujący Y: DC 0/2…10 V lub DC 0/4…20 mA (wybór przełącznikiem DIL).
• Zakres Y i U: DC 0…10 V / 0…20 mA lub DC 2…10 V / 4…20 mA (wybór przełącznikiem DIL).
• Sprzężenie zwrotne U: DC 0/2…10 V (obciążenie ≥ 500 Ω) lub DC 0/4…20 mA (obciążenie ≤ 500 Ω).
• Zależność skok–sygnał: skok zaworu jest proporcjonalny do sygnału sterującego.

Wymuszenie (Forced control) ZC

• ZC niepodłączone: zawór podąża za sygnałem Y (możliwe ustawienie minimalnego skoku potencjometrem Rv).
• ZC połączone z G: zawór całkowicie otwiera tor A → AB.
• ZC połączone z G0: zawór zamyka tor A → AB.

Redukcja kvs i minimalny skok

• Redukcja kvs: przełącznik DIL ogranicza skok do 63% mechanicznego skoku (63% pełnego skoku odpowiada sygnałowi 10 V).
• Minimalny skok (Rv): regulowany potencjometrem od 0 do maks. 80% kvs (dla zastosowań typu suction throttle).
• Uwaga eksploatacyjna: potencjometru Rv nie wolno używać do ograniczania skoku w zastosowaniach rozprężnych – zawór musi mieć możliwość pełnego zamknięcia.

Kalibracja i diagnostyka LED

• Automatyczna kalibracja skoku; zawory są dostarczane jako w pełni skalibrowane.
• Kalibracja serwisowa: wykonywana przez zwarcie kontaktów w szczelinie na płytce PCB (zawór zamyka się i następnie otwiera).
• Sygnalizacja LED:
  • Zielona ciągła: praca automatyczna, stan prawidłowy.
  • Zielona migająca: kalibracja w toku.
  • Czerwona ciągła: błąd kalibracji / błąd wewnętrzny (zalecana rekalibracja; w razie potrzeby wymiana modułu elektroniki).
  • Czerwona migająca: błąd zasilania (poza dopuszczalnym zakresem).
  • Brak świecenia: brak zasilania lub uszkodzona elektronika.

Podłączenie elektryczne

• Zasilanie: AC 24 V ±20% (SELV/PELV) lub DC 20…30 V.
• Zalecane okablowanie: połączenie 4-przewodowe; przy pracy na DC jest ono wymagane.
• Przepust kablowy: 3 × Ø 17 mm (dla M16).
• Minimalny przekrój żyły: 0,75 mm².
• Maks. długość przewodu (zależnie od przekroju):
  • 4-przewodowo: 65 m (1,5 mm²) / 110 m (2,5 mm²) / 160 m (4,0 mm²).
  • 3-przewodowo: 20 m (1,5 mm²) / 35 m (2,5 mm²) / 50 m (4,0 mm²).

Dane techniczne (wybrane)

• Napięcie zasilania: AC 24 V ±20% (45…65 Hz) lub DC 20…30 V
• Typowy pobór mocy (Pmed): 12 W
• Pobór w czuwaniu: < 1 W (zawór zamknięty)
• Moc pozorna znamionowa (SNA): 32 VA
• Charakterystyka zaworu (skok/kv): liniowa (VDI/VDE 2173)
• Nieszczelność wewnętrzna na gnieździe: maks. 0,002% kvs lub maks. 1 Nl/h gazu przy Δp = 4 bar
• Medium – temperatura (wylot AB): -40…120°C (maks. 140°C przez 10 min; bez ASR70)
• Medium – temperatura (wlot A): 1…120°C (maks. 140°C przez 10 min; bez ASR70)
• Medium – temperatura (wlot A z ASR70): -40…0°C
• Materiały: korpus stal / stal CrNi; gniazdo/tłok stal CrNi; dysk uszczelniający/O-ringi PTFE / CR (chloropren)
• Przyłącza rurowe: końcówki do spawania / lutowania (EN 1092-1 oraz ASME B16.25 schedule 40)
• Średnica wewnętrzna przyłącza: 22,4 mm
• Średnica zewnętrzna przyłącza: 33,7 mm
• Masa: 5,17 kg

Montaż i uwagi instalacyjne

• Pozycja montażu: od pionu do poziomu; montaż pionowy jest preferowany.
• Nie lokalizować zaworu w najniższym punkcie instalacji, gdzie może gromadzić się olej.
• Unikać naprężeń na przyłączach; korpus zaworu należy unieruchomić, aby zapobiec drganiom.
• Przed spawaniem/lutowaniem potwierdzić prawidłowy kierunek przepływu.
• Podczas spawania/lutowania zalecane jest użycie gazu obojętnego (ograniczenie zanieczyszczeń i zgorzeliny) oraz chłodzenie zaworu (np. mokrą szmatą), aby nie dopuścić do przegrzania.
• Izolacja: izolować korpus i rurociąg; nie izolować siłownika.
• Ważne: zawór nie jest wykonaniem przeciwwybuchowym.

Akcesoria i części zamienne (opcjonalnie)

• Wkład zaworu: ASR6.3N (odtwarza charakterystykę zaworu po zużyciu).
• Element grzejny PTC: ASR70 (rozszerza zakres zastosowań dla temperatur na wlocie zaworu poniżej 0°C; montaż bezpośredni, bez regulacji).
• Elektronika – część zamienna: ASR61 (w przypadku uszkodzenia elektroniki wymieniana jest kompletna obudowa elektroniki).

Podsumowanie

Siemens MVS661.25-6.3N to szybki i precyzyjny modulacyjny zawór chłodniczy DN 25 o kvs 6,3 m³/h i PN 63, przeznaczony m.in. do instalacji z R717 (amoniak) oraz innymi czynnikami (w tym CO₂). Hermetyczna konstrukcja, sprężyna powrotna (zamknięcie przy zaniku zasilania), konfigurowalne sygnały sterujące i zwrotne oraz opcje redukcji kvs i wymuszenia położenia sprawiają, że jest to solidne rozwiązanie do wymagających układów chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model MVS661.25-6.3N posiada oznaczenie CE (zgodność z wymaganiami UE) oraz spełnia wymagania zgodności EAC. Produkt przeznaczony jest do stosowania w środowisku mieszkalnym, handlowym i lekkim przemysłowym.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, uruchomienie, konfigurację sterownika oraz wymianę elektroniki mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z dokumentacją producenta.
• Urządzenie jest zasilane wyłącznie napięciem bardzo niskim bezpiecznym SELV/PELV: AC 24 V lub DC 20...30 V. Podłączenie elektryczne należy wykonać zgodnie z dokumentacją i właściwym schematem połączeń.
• W przypadku zasilania DC wymagane jest podłączenie 4-przewodowe. Producent zaleca stosowanie połączenia 4-przewodowego także dla optymalnej pracy sterowania.
• Instalację rurową należy podłączyć do potencjału ziemi. Jeżeli sterownik i zawór są zasilane oddzielnie, po stronie wtórnej wolno uziemić tylko jeden transformator.
• Przed rozpoczęciem prac montażowych i podłączeniowych należy odłączyć zasilanie. Nieprawidłowe okablowanie lub niewłaściwe zabezpieczenie elektryczne może spowodować uszkodzenie urządzenia lub nieprawidłową pracę instalacji.
• Zawór jest normalnie zamknięty po zaniku zasilania. W przypadku przerwania sygnału pozycjonującego lub awarii zasilania sprężyna powrotna automatycznie zamyka drogę przepływu A → AB. Należy uwzględnić to zachowanie w projekcie i eksploatacji instalacji.
• Model MVS661.25-6.3N nie jest przeciwwybuchowy. Nie stosować w strefach zagrożonych wybuchem.
• Produkt jest przeznaczony do amoniaku (R717), CO2 (R744) oraz standardowych czynników chłodniczych bezpieczeństwa. Nie nadaje się do stosowania z palnymi czynnikami chłodniczymi.
• Dopuszczalne maksymalne ciśnienie robocze wynosi 6,3 MPa (63 bar), a maksymalna różnica ciśnień 2,5 MPa (25 bar). Nie przekraczać wartości granicznych podanych przez producenta.
• Podczas próby ciśnieniowej, płukania i odpowietrzania instalacji zawór musi być otwarty w 100%. Po próbie ciśnieniowej instalację należy odpowietrzyć po stronie niskiego ciśnienia (port AB) albo utrzymywać zawór całkowicie otwarty podczas próby i odpowietrzania, aby nie uszkodzić uszczelnienia wkładu zaworu.
• Przed zaworem rozprężnym należy zamontować filtr/osuszacz. W zastosowaniach rozprężnych prędkość czynnika chłodniczego w przewodzie cieczowym nie może przekraczać 1 m/s.
• Nie wolno używać potencjometru minimalnego skoku Rv do ograniczania skoku w zastosowaniach rozprężnych. Zawór musi mieć możliwość pełnego zamknięcia.
• Zawór można montować w dowolnym położeniu, jednak preferowany jest montaż pionowy. Przy temperaturze otoczenia 45...55°C oraz temperaturze medium 80...120°C zawór musi być montowany w pozycji bocznej, aby nie skracać żywotności elektroniki.
• Rurociągi należy prowadzić tak, aby nie powodowały naprężeń na przyłączach zaworu i aby zawór nie był umieszczony w najniższym punkcie instalacji, gdzie może gromadzić się olej. Korpus zaworu należy zamocować w sposób eliminujący drgania; wibracje mogą doprowadzić do pęknięcia przewodów przyłączeniowych.
• Podczas spawania lub lutowania należy chronić zawór przed przegrzaniem: kierować płomień od zaworu, chłodzić zawór np. mokrą szmatką oraz wykonywać prace ostrożnie, najlepiej z użyciem gazu obojętnego, aby ograniczyć zabrudzenia i powstawanie tlenków.
• Izolować wolno korpus zaworu i podłączone rurociągi. Nie wolno izolować siłownika.
• Produkt jest hermetycznie szczelny i bezobsługowy. W przypadku zużycia części wewnętrznych naprawa powinna być wykonana wyłącznie przez wymianę odpowiedniego wkładu zaworu lub modułu elektroniki zgodnie z dokumentacją producenta.
• W przypadku silnych drgań należy stosować elastyczne przewody wielodrutowe ze względów bezpieczeństwa.
• Należy przestrzegać wszystkich wymagań prawnych dotyczących pracy z mediami należącymi do grupy płynów 1 oraz wszystkich ograniczeń technicznych podanych przez producenta. Nieprzestrzeganie wartości granicznych i instrukcji powoduje przejęcie ryzyka przez użytkownika instalacji.
