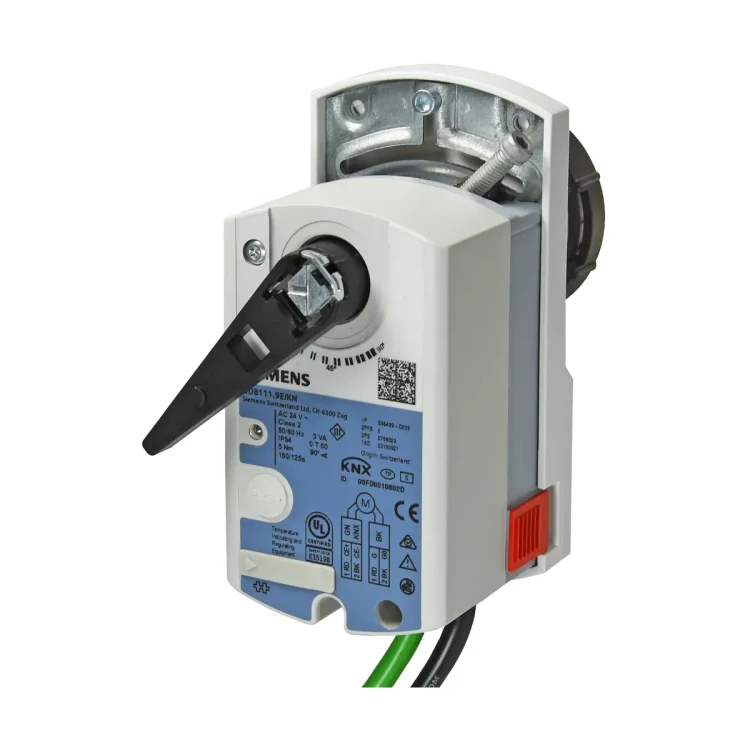

GDB111.9E/KN Siłownik elektromechaniczny, 5 [Nm], KNX S-mode, 24 [V] AC, 150 [s]

Siemens GDB111.9E/KN to siłownik obrotowy ACVATIX™ o nominalnym momencie obrotowym 5 Nm, zasilany napięciem 24 V AC i wyposażony w komunikację KNX-TP (S-Mode) oraz PL-Link. Przeznaczony jest do sterowania 6-drogowymi zaworami kulowymi regulacyjnymi VWG4.. oraz zaworami kulowymi przelotowymi i trójdrogowymi (do DN50) w aplikacjach ogrzewania i chłodzenia, gdzie wymagane jest precyzyjne pozycjonowanie oraz integracja z automatyką budynkową KNX.

Najważniejsze cechy

• Producent: Siemens
• Model: GDB111.9E/KN
• Typ: siłownik obrotowy do zaworów kulowych (KNX / PL-Link)
• Napięcie zasilające: 24 V AC ±20% (SELV) lub 24 V AC, klasa 2 (US), 50/60 Hz
• Komunikacja: KNX-TP (galwanicznie odseparowane), PL-Link
• Nominalny moment obrotowy: 5 Nm
• Maksymalny moment obrotowy: < 7 Nm
• Kąt obrotu: nominalnie 90°, maks. 95° ±2°
• Czas przebiegu (90°): 150 s (50 Hz) / 120 s (60 Hz)
• Sterowanie i sprzężenie zwrotne: wartość zadana i wartość rzeczywista położenia 0…100%
• Sterowanie ręczne: tak
• Obciążenie magistrali KNX: 5 mA (maks. 256 węzłów na linii z powielaczami)
• Przewody fabryczne: 2 kable o długości 0,9 m (zasilanie + komunikacja)

Zastosowanie i kompatybilne zawory

GDB111.9E/KN jest przeznaczony do pracy z zaworami kulowymi Siemens w układach HVAC, w szczególności do aplikacji ogrzewania/chłodzenia z zaworami 6-drogowymi oraz do regulacji położenia zaworów kulowych przelotowych i trójdrogowych.

6-drogowe zawory kulowe regulacyjne (PN16)

• VWG42.10.. (DN10)
• VWG41.20.. (DN20)

Zawory kulowe regulacyjne przelotowe i trójdrogowe (PN40) – do DN50

• Przelotowe: VAI61.. (gwint wewnętrzny Rp) oraz VAG61.. (gwint zewnętrzny G)
• Trójdrogowe: VBI61.. (gwint wewnętrzny Rp) oraz VBG61.. (gwint zewnętrzny G)

Funkcje i działanie

Tryby pracy

• Regulacja ogrzewanie/chłodzenie – siłownik wykorzystuje dwie oddzielne wartości zadane (ogrzewanie i chłodzenie), obie w zakresie 0…100% (typowo dla 6-drogowych zaworów kulowych regulacyjnych).
• Regulacja położenia – siłownik sterowany jest jedną wartością zadaną 0…100% położenia.

Wartość zadana / wartość rzeczywista

• Odczyt i zadawanie położenia w zakresie 0…100%.
• Możliwość sterowania nadrzędnego z użyciem binarnych obiektów komunikacyjnych.
• Monitorowanie wartości zadanej i obsługa trybu awaryjnego po przerwaniu komunikacji.

Integracja KNX i zachowanie po zaniku komunikacji

• KNX-TP: połączenie izolowane elektrycznie.
• Backup timeout: 0…60 min (0 min = wyłączone), ustawienie fabryczne: 30 min.
• Backup mode: po przekroczeniu czasu braku komunikacji: Backup position (pozycja awaryjna) lub Keep last position (utrzymywanie położenia); ustawienie fabryczne: Backup position.
• Backup value: 0…100%, ustawienie fabryczne: 50%.
• Histereza wysyłania położenia (COV): 1…20%, ustawienie fabryczne: 1%.
• Minimalny czas powtarzania wysyłania położenia: 10…900 s, ustawienie fabryczne: 10 s.

Interfejs użytkownika (przycisk i dioda LED)

• Tryb adresowania/programowania: krótkie naciśnięcie (< 1 s) – LED świeci na czerwono.
• Przywrócenie ustawień fabrycznych: przytrzymać przycisk > 20 s – LED miga na pomarańczowo podczas restartu.
• Test połączenia PL-Link: przytrzymać 2…20 s – LED miga 1× na pomarańczowo.

Podłączenie elektryczne (przewody fabryczne)

Siłownik posiada dwa fabryczne kable przyłączeniowe (długość każdego: 0,9 m), o przekroju 2 × 0,75 mm².

• Kabel zasilania (czarna powłoka):
  • G – 24 V AC (żyła czerwona, RD)
  • G0 – neutralny 24 V AC (żyła czarna, BK)
• Kabel komunikacji KNX (zielona powłoka):
  • CE+ – KNX (żyła czerwona, RD)
  • CE- – KNX (żyła czarna, BK)

Napięcie zasilające na zaciskach G i G0 musi spełniać wymagania SELV lub PELV.

Dane techniczne

• Zasilanie: 24 V AC ±20% (SELV) lub 24 V AC, klasa 2 (US)
• Częstotliwość: 50/60 Hz
• Pobór mocy (50 Hz): w ruchu 3 VA / 2,5 W; trzymanie 1 VA / 0,5 W
• Nominalny moment obrotowy: 5 Nm
• Maksymalny moment obrotowy: < 7 Nm
• Kąt obrotu: 90° (nominalny), 95° ±2° (maks.)
• Czas przebiegu 90°: 150 s (50 Hz) / 120 s (60 Hz)
• Komunikacja: KNX-TP (izolowane elektrycznie)
• Obciążenie magistrali: 5 mA
• Warunki pracy: wewnątrz pomieszczeń, -32…55°C, 5…95% r.h. (bez kondensacji)
• Temperatura transportu: -25…70°C
• Temperatura składowania: -5…45°C
• Wymiary (szer. × wys. × głęb.): 74 × 143 × 112,5 mm
• Masa (bez opakowania): 0,6 kg

Wskazówki projektowe i montaż

• Siłownik może być stosowany wyłącznie z czynnikami o temperaturze > 0°C.
• W miejscach narażonych na kondensację zalecane jest stosowanie adaptera termicznego ALJ100.
• Konserwacja: urządzenie bezobsługowe.

Podsumowanie

Siemens GDB111.9E/KN to obrotowy siłownik 5 Nm na 24 V AC z komunikacją KNX-TP, przeznaczony do pracy z 6-drogowymi zaworami kulowymi VWG4.. oraz zaworami kulowymi przelotowymi i trójdrogowymi (do DN50). Oferuje sterowanie położeniem 0…100%, sprzężenie zwrotne, nadzór komunikacji z trybem awaryjnym oraz wygodne uruchamianie dzięki przyciskowi i sygnalizacji LED.

Pliki do pobrania:
GDB111.9E/KN Karta katalogowa
GDB111.9E/KN Instrukcja montażu
