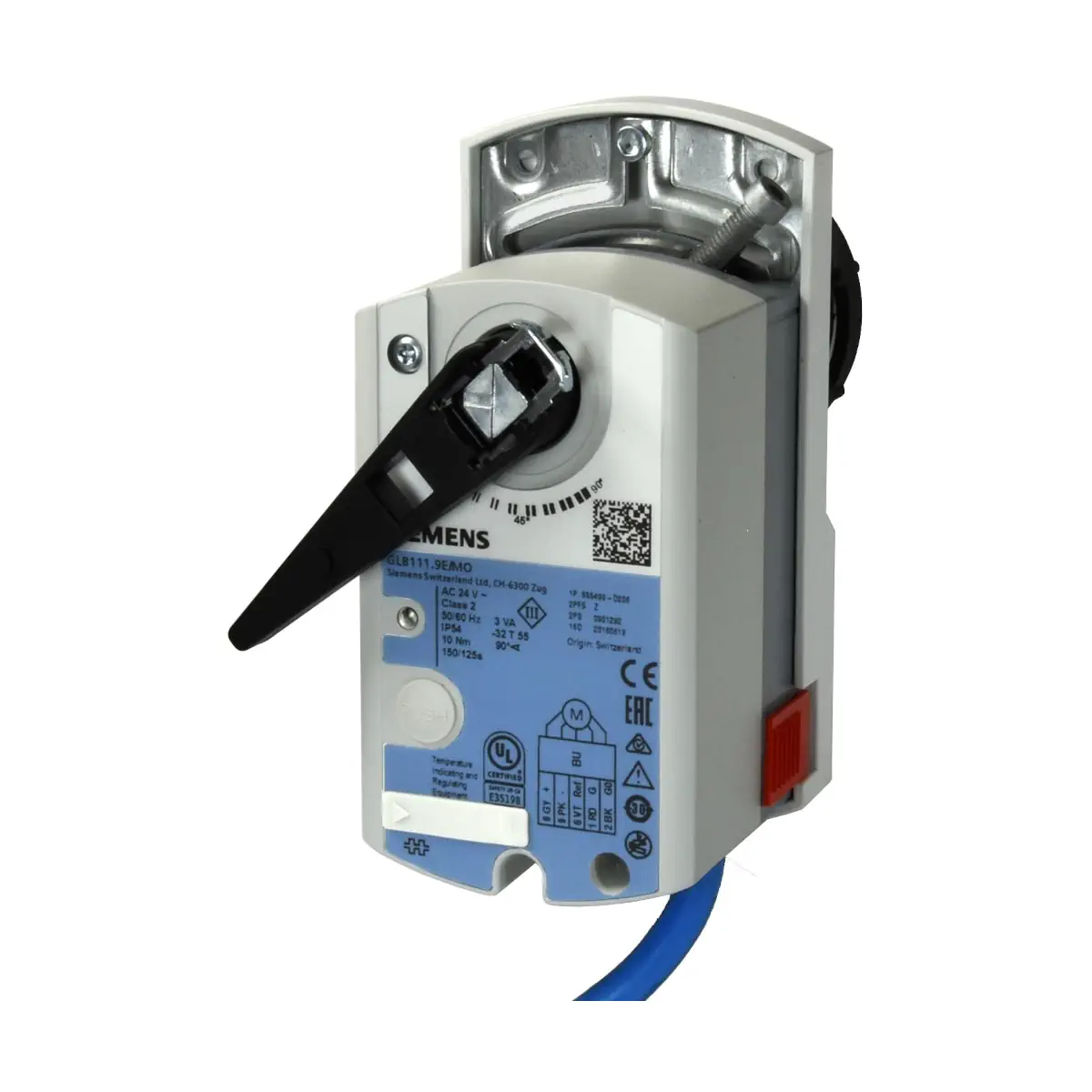

GDB111.9E/MO Siłownik elektromechaniczny, 5 Nm, Modbus RTU, 24 V AC, 150 s

GDB111.9E/MO to siłownik obrotowy ACVATIX™ (Siemens) o nominalnym momencie obrotowym 5 Nm, przeznaczony do sterowania zaworami kulowymi regulacyjnymi (w tym 6-drogowymi) w instalacjach ogrzewania i chłodzenia, np. w centralach wentylacyjnych. Siłownik zasilany jest napięciem 24 V AC i komunikuje się po Modbus RTU (RS-485) z galwaniczną separacją, umożliwiając zadawanie położenia w zakresie 0…100% oraz odczyt aktualnej pozycji.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: GDB111.9E/MO
• Nr magazynowy: S55499-D202
• Typ: siłownik obrotowy do zaworów kulowych
• Zasilanie: 24 V AC ±20% (SELV) lub 24 V AC klasa 2 (US), 50/60 Hz
• Komunikacja: Modbus RTU (RS-485), odseparowana galwanicznie
• Nominalny / maks. moment obrotowy: 5 Nm / < 7 Nm
• Nominalny / maks. kąt obrotu: 90° / 95° ± 2°
• Czas przebiegu (nominalny kąt obrotu): 150 s (50 Hz) / 120 s (60 Hz)
• Sterowanie ręczne: tak
• Wskaźnik położenia: tak
• Stopień ochrony: IP54
• Zatwierdzenie: UL (UL 873)

Zastosowanie i kompatybilne zawory

Siłownik GDB111.9E/MO może być stosowany do sterowania następującymi zaworami kulowymi:

• Zawory kulowe regulacyjne przelotowe: VAI61.. (gwint wewnętrzny Rp) oraz VAG61.. (gwint zewnętrzny), DN15…DN50
• Zawory kulowe regulacyjne trójdrogowe: VBI61.. (gwint wewnętrzny Rp) oraz VBG61.. (gwint zewnętrzny), DN15…DN50
• 6-drogowe zawory kulowe regulacyjne: VWG41.. (gwint zewnętrzny), DN20

Komunikacja i sterowanie (Modbus RTU)

• Interfejs: RS-485 (Modbus RTU), z galwaniczną separacją
• Funkcje: wartość zadana położenia 0…100%, wartość rzeczywista 0…100%, wymuszenie pozycji (Otwórz / Zamknij / Min / Maks / Stop), monitorowanie wartości zadanej i tryb podtrzymania przy braku komunikacji
• Obsługiwane prędkości transmisji: 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 kbaud
• Obsługiwane formaty transmisji: 1-8-E-1, 1-8-N-1, 1-8-O-1, 1-8-N-2
• Terminator: 120 Ω, załączany elektronicznie
• Obsługiwane kody funkcji Modbus: 03, 04, 06, 16 (zapis wielu rejestrów: maks. 120 rejestrów w jednym telegramie)
• Maks. liczba węzłów: 32
• Zakres adresów: 1…245 / 255 (domyślnie: 255)

Interfejs użytkownika: przycisk i dioda LED

Obsługa przyciskiem

• Wyświetlenie aktualnego adresu Modbus: krótko nacisnąć przycisk (< 1 s)
• Ustawienie adresu Modbus przyciskiem: nacisnąć i przytrzymać 1…5 s (adres wprowadzany jest od cyfry jedności)
• Tryb adresowania zdalnego: nacisnąć i przytrzymać 5…10 s
• Przywrócenie ustawień fabrycznych: nacisnąć i przytrzymać > 10 s

Kolory i stany diody LED

• Zielony – ciągły: uruchamianie
• Zielony – 1 s zał. / 5 s wył.: normalna praca, bez błędów
• Zielony – migająca: przesyłanie danych przez magistralę
• Pomarańczowy / zielony – naprzemiennie: tryb wymuszonego sterowania
• Pomarańczowy – 1 s zał. / 1 s wył.: parametry magistrali jeszcze nieskonfigurowane
• Pomarańczowy – 1 s zał. / 5 s wył.: tryb podtrzymania (brak komunikacji)
• Czerwony – ciągły: usterka mechaniczna / urządzenie zablokowane
• Czerwony – 1 s zał. / 5 s wył.: błąd wewnętrzny
• Czerwony – 0,1 s zał. / 1 s wył.: nieprawidłowa konfiguracja (np. Min = Maks)

Podłączenie elektryczne i okablowanie

Siłownik GDB111.9E/MO dostarczany jest z dwoma fabrycznie zamontowanymi kablami. Wszystkie podłączone urządzenia muszą być połączone z tym samym G0.

• Długość kabla: 0,9 m
• Zasilanie / komunikacja: 5 × 0,75 mm²
• Interfejs serwisowy: złącze 7-pinowe, odstępy 2 mm

Przypisanie żył (kolor / kod / funkcja)

• Czerwony (RD) – G: napięcie systemowe 24 V AC
• Czarny (BK) – G0: neutralny systemowy 24 V AC
• Fioletowy (VT) – REF: linia referencyjna
• Szary (GY) – +: magistrala (Modbus RTU)
• Różowy (PK) – -: magistrala (Modbus RTU)

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% (SELV) lub 24 V AC klasa 2 (US)
• Częstotliwość: 50/60 Hz
• Pobór mocy (przy 50 Hz): w ruchu 1 VA / 0,5 W; trzymanie 3 VA / 2,5 W
• Czas przebiegu: 150 s (50 Hz) / 120 s (60 Hz)
• Moment obrotowy: 5 Nm (nom.) / < 7 Nm (maks.)
• Kąt obrotu: 90° (nom.) / 95° ± 2° (maks.)
• Kierunek obrotu: nastawiany narzędziem lub przez magistralę (CW / CCW)
• Dopuszczalna temperatura czynnika w zaworze: 0…120 °C
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (EN 60730): III
• Warunki pracy: montaż wewnątrz pomieszczeń; -32…55 °C; 5…95% r.h. (bez kondensacji)
• Transport: -25…70 °C; 5…95% r.h.
• Składowanie: -5…45 °C; 5…95% r.h.
• Wymiary (S × W × G): 88 × 112 × 143 mm
• Masa: 0,9 kg

Projektowanie i montaż

• Wymagania zasilania: napięcie na zaciskach G i G0 musi spełniać wymagania SELV lub PELV; stosować bezpieczne transformatory z podwójną izolacją przeznaczone do pracy ciągłej.
• Temperatura czynnika (wskazówki projektowe): siłowniki GDB..9E.. stosować wyłącznie z czynnikami o temperaturze > 0 °C.
• Kondensacja: w miejscach narażonych na występowanie kondensacji zalecane jest zastosowanie adaptera termicznego ALJ100.
• Montaż: nie otwierać obudowy siłownika.

Wyposażenie dodatkowe (opcjonalne)

• ALJ100 (S55846-Z115): adapter termiczny do zaworów kulowych

Podsumowanie

Siemens GDB111.9E/MO to siłownik obrotowy 5 Nm z komunikacją Modbus RTU, zasilany 24 V AC, przeznaczony do precyzyjnego sterowania zaworami kulowymi (w tym 6-drogowymi) w aplikacjach HVAC. Dzięki odseparowanemu RS-485, obsłudze zadawania pozycji 0…100%, trybom podtrzymania przy braku komunikacji, wskaźnikom LED oraz gotowemu okablowaniu, jest wygodnym rozwiązaniem do integracji w systemach automatyki.
