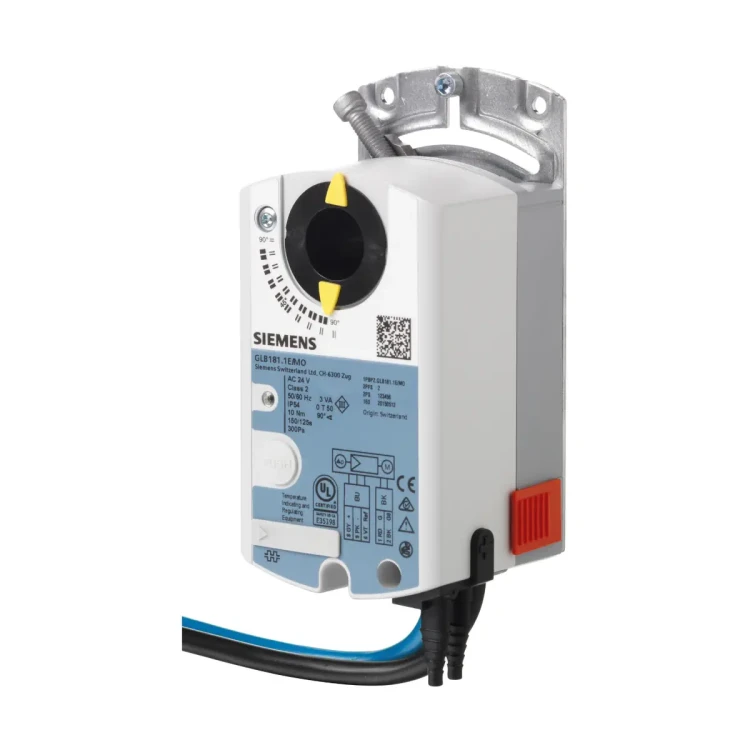

GDB181.1E/MO Kompaktowy regulator z siłownikiem, 24 [V] AC, 5 [Nm], 150 [s], komunikacja Modbus

Siemens GDB181.1E/MO to kompaktowy regulator VAV z siłownikiem z rodziny OpenAir™, przeznaczony do instalacji wentylacyjnych z zmiennym lub stałym przepływem powietrza. Urządzenie pracuje na AC 24 V, komunikuje się przez Modbus RTU (RS-485), galwanicznie separowany i oferuje sterowanie przepływem (VAV) lub pozycją przepustnicy (POS). Model GDB181.1E/MO ma moment nominalny 5 Nm, ręczną nastawę oraz sprzężenie zwrotne położenia w postaci prawdziwego potencjometru położenia.

Najważniejsze cechy

• Producent: Siemens
• Model: GDB181.1E/MO
• Typ: VAV Compact Controller (regulator VAV + siłownik) z komunikacją Modbus RTU
• Zastosowanie: instalacje z regulacją zmiennego lub stałego przepływu powietrza
• Zasilanie: AC 24 V ±20% (SELV) lub AC 24 V class 2 (US), 50/60 Hz
• Komunikacja: Modbus RTU (RS-485), galwanicznie separowana
• Moment nominalny: 5 Nm
• Czas przestawienia (90°): 150 s (50 Hz) / 120 s (60 Hz)
• Ręczna nastawa: tak
• Sprzężenie zwrotne: true position potentiometer
• Stopień ochrony: IP54 (zgodnie z dopuszczalnymi pozycjami montażu)

Zastosowanie

GDB181.1E/MO jest przeznaczony do pracy w układach wentylacji (wewnątrz budynków), gdzie wymagane jest:

• sterowanie przepływem powietrza (VAV) w oparciu o zadanie 0…100% oraz parametry Vmin / Vmax,
• sterowanie pozycją przepustnicy (POS), gdzie zadanie 0…100% odpowiada pozycji.

Urządzenie nie jest odpowiednie do środowisk, w których powietrze jest nasycone lepkimi lub tłustymi cząstkami albo zawiera agresywne substancje.

Funkcje i sterowanie

Tryby pracy

• VAV (volume flow control): zadanie 0…100% steruje przepływem powietrza [%].
• POS (position control): zadanie 0…100% steruje pozycją przepustnicy [%].

Wartości i funkcje dostępne przez Modbus

• Setpoint: 0…100%
• Wartości rzeczywiste: przepływ (względny i bezwzględny), pozycja, różnica ciśnień
• Override: Open / Close / Stop / GoToMin / GoToMax
• Monitorowanie zadania i tryb backup

Komunikacja Modbus RTU (RS-485)

• Protokół: Modbus RTU (RS-485), galwanicznie separowany
• Liczba urządzeń w segmencie: maks. 32
• Zakres adresów: 1…245 / 255 (domyślnie: 255)
• Obsługiwane prędkości: 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 kbaud (oraz Auto)
• Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (domyślnie: 1-8-E-1)
• Terminacja: 120 Ω, elektronicznie przełączana (domyślnie: Off)
• Funkcje Modbus: 03, 04, 06, 16 (maks. 120 rejestrów w jednej wiadomości)

Dane techniczne (GDB181.1E/MO)

• Napięcie zasilania: AC 24 V ±20% (SELV) lub AC 24 V class 2 (US)
• Pobór mocy (50 Hz): podtrzymanie 1 VA / 0,5 W; obrót 3 VA / 2,5 W
• Moment nominalny: 5 Nm
• Moment maksymalny: < 7 Nm
• Kąt obrotu: nominalnie 90° / maks. 95° ±2°
• Kierunek obrotu: CW lub CCW (ustawiany narzędziem lub przez magistralę)
• Masa: 0,6 kg
• Wymiary (S x W x G): 71 x 158 x 61 mm
• Warunki pracy: 0…50°C, 5…95% r.h. (bez kondensacji), montaż wewnątrz budynków
• Transport: -25…70°C
• Magazynowanie: -5…45°C
• Klasa bezpieczeństwa: III (wg EN 60730)

Czujnik różnicy ciśnień (parametry)

• Zakres pomiarowy: 0…500 Pa
• Zakres pracy: 0…300 Pa
• Przyłącza (średnica wewnętrzna węży): 3…8 mm
• Dokładność (23°C, 966 mbar i opcjonalna pozycja montażu): zero ±0,2 Pa; amplituda ±4,5% wartości mierzonej
• Dryft: ±0,1 Pa/rok
• Dopuszczalne ciśnienie robocze: 3000 Pa
• Dopuszczalne przeciążenie jednostronne: 3000 Pa

Napęd – wymagania mechaniczne (wał)

• Wał okrągły: 8…16 mm
• Wał okrągły (z elementem centrującym): 8…10 mm
• Wał kwadratowy: 8…12,8 mm
• Wał sześciokątny: 8…14 mm oraz 15 mm (wartość działa wyłącznie z funkcją form fit)
• Minimalna długość wału: 30 mm
• Maks. twardość wału: < 300 HV

Okablowanie i zaciski

GDB181.1E/MO jest dostarczany z dwoma fabrycznie podłączonymi przewodami (zasilanie i komunikacja) o długości 0,9 m.

• Przewód zasilania: 2 x 0,75 mm²
• Przewód komunikacji: 3 x 0,75 mm²
• Interfejs serwisowy: listwa zaciskowa 7-pin, raster 2,00 mm

Oznaczenia żył (przewody wstępnie okablowane)

• Zasilanie (czarna powłoka): RD → G (AC 24 V), BK → G0 (neutralny AC 24 V)
• Komunikacja (niebieska powłoka): VT → REF, GY → + (Modbus), PK → - (Modbus)

Napięcie na zaciskach G i G0 musi spełniać wymagania SELV lub PELV. Wymagane są transformatory bezpieczeństwa z podwójną izolacją, przeznaczone do pracy ciągłej (100% czasu).

Obsługa lokalna (przycisk i sygnalizacja LED)

• Podgląd aktualnego adresu: krótkie naciśnięcie (< 1 s)
• Tryb adresowania przyciskiem: przytrzymanie 1…5 s
• Reset do domyślnych nastaw OEM: przytrzymanie > 10 s

Montaż i eksploatacja

• Stopień ochrony IP54 obowiązuje w określonych pozycjach montażu.
• Urządzenie jest bezobsługowe.
• Nie otwierać regulatora VAV.
• Nie używać otworów montażowych akcesoriów do mocowania urządzenia (do zabezpieczenia przed obrotem należy stosować odpowiednie rozwiązanie antyobrotowe).
• Przed uruchomieniem regulator musi być prawidłowo dopasowany do skrzynki VAV.

Podsumowanie

Siemens GDB181.1E/MO to kompaktowe rozwiązanie do sterowania instalacjami VAV: 5 Nm, AC 24 V, komunikacja Modbus RTU, odczyt kluczowych wartości (przepływ/pozycja/ciśnienie), tryby VAV i POS, funkcje override oraz backup. Fabryczne przewody (0,9 m), ręczna nastawa i IP54 (w dopuszczalnych pozycjach montażu) ułatwiają integrację z automatyką HVAC.
