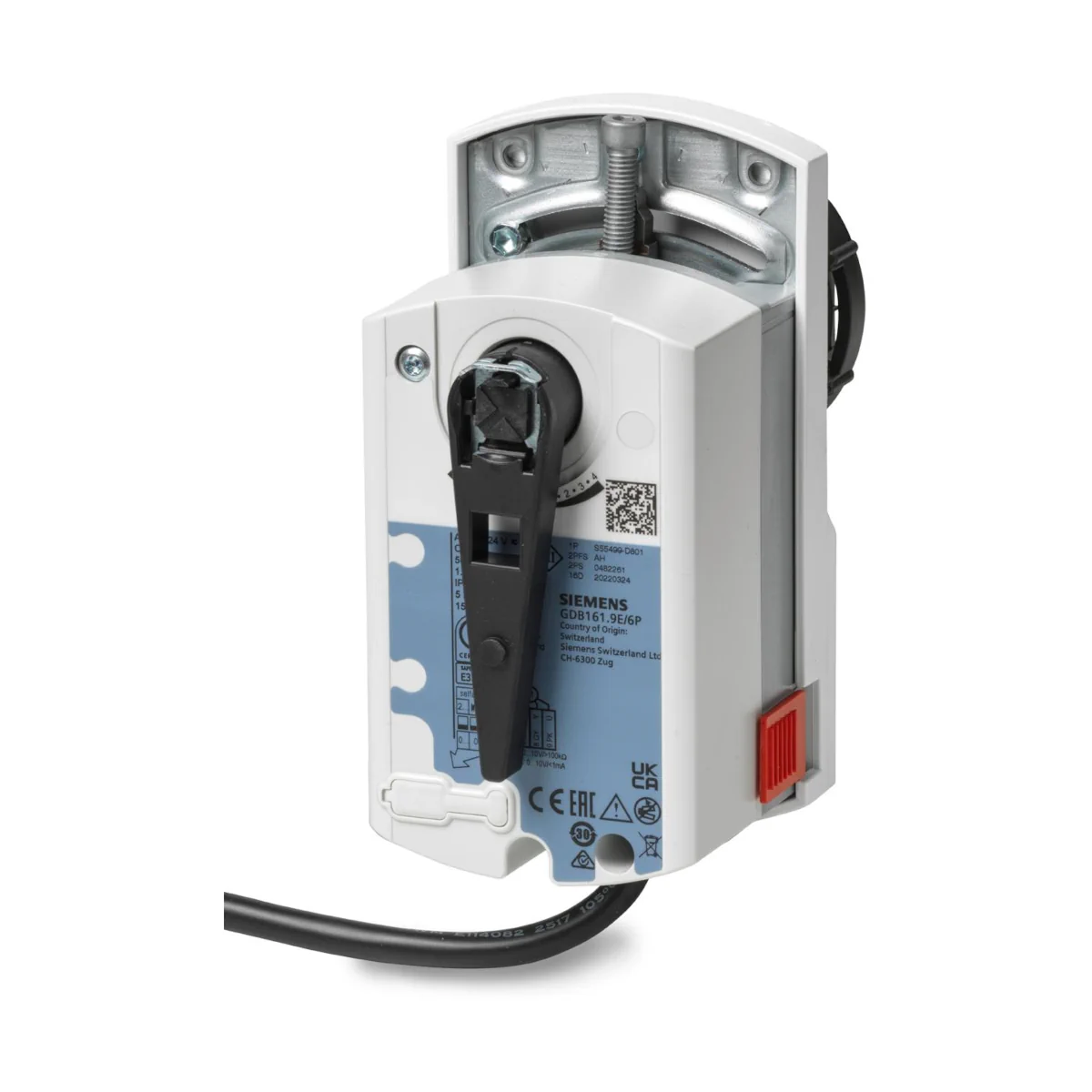

GDB161.9G/6P Siłownik elektromechaniczny do sześciodrogowych zaworów kulowych, 5Nm, 0/2..10 V, 24V AC / 24..48V DC, 150s, kabel 3m, mechaniczna nastawa Vmax

GDB161.9G/6P to elektromotoryczny siłownik obrotowy Siemens (ACVATIX™) o momencie 5 Nm, przeznaczony do 6-portowych zaworów kulowych w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Wersja /6P współpracuje z 6-portowymi zaworami PICV serii VWPG51.. i umożliwia ręczne nastawianie maksymalnych przepływów dla chłodzenia i grzania za pomocą 2 śrub na siłowniku. Model GDB161.9G/6P jest fabrycznie okablowany przewodem 3 m i obsługuje sterowanie modulacyjne sygnałem DC 0/2…10 V.

Najważniejsze cechy

• Producent: Siemens
• Model: GDB161.9G/6P
• Nr katalogowy (Stock no.): S55499-D827
• Typ: siłownik obrotowy do 6-portowych zaworów kulowych
• Zastosowanie: instalacje HVAC
• Moment nominalny: 5 Nm
• Sterowanie: modulacyjne DC 0/2…10 V
• Zasilanie: AC 24 V ±20%, 50/60 Hz lub DC 24…48 V ±20%
• Ręczne nastawianie max. przepływów (grzanie/chłodzenie): 2 śruby na siłowniku (funkcja wersji /6P)
• Samokalibracja po nastawie: uruchamiana przełącznikiem DIP (dopasowanie kąta obrotu do nastaw śrub)
• Silnik: bezszczotkowy, DC (odporna i niezawodna praca niezależnie od obciążenia)
• Odporność na przeciążenie: brak potrzeby wyłączników krańcowych, siłownik jest overload-proof i pozostaje w położeniu po dojechaniu do ogranicznika
• Przekładnia: bezobsługowa, cicha praca
• Sygnalizacja położenia: mechaniczny wskaźnik kąta / dźwignia
• Sygnał wyjściowy położenia: DC 0…10 V proporcjonalny do kąta obrotu
• Długość przewodu przyłączeniowego: 3 m
• Stopień ochrony obudowy: IP54

Zastosowanie

Siłownik GDB161.9G/6P jest przeznaczony do współpracy z 6-portowymi zaworami niezależnymi od ciśnienia (PICV) serii VWPG51.. (PN25). Umożliwia płynną regulację położenia zaworu w zakresie nominalnym 0…90° dla pracy grzanie/chłodzenie.

Funkcje i działanie

Sterowanie modulacyjne 0/2…10 V

• Siłownik współpracuje z regulatorami modulacyjnymi, realizując pozycjonowanie na podstawie sygnału DC 0/2…10 V.
• Położenie utrzymywane jest, gdy sygnał sterujący pozostaje stały.
• Po zaniku zasilania siłownik pozostaje w osiągniętym położeniu.

Kierunek obrotu (DIP switch) i charakterystyka dla 6-port

• Kierunek obrotu zależy od ustawienia przełącznika DIP (CW/CCW) oraz od sygnału pozycjonującego.
• Dla aplikacji 6-port kierunek obrotu determinuje, która ścieżka przepływu osiąga 100% przy 0° i 90°:
  • CCW: Y = 0 (2) V → przepływ A–C = 100% (0°), Y = 10 V → przepływ B–C = 100% (90°)
  • CW: Y = 0 (2) V → przepływ B–C = 100% (0°), Y = 10 V → przepływ A–C = 100% (90°)

Ręczne nastawianie maksymalnych przepływów (wersja /6P)

• Maksymalne przepływy dla chłodzenia i grzania można ograniczyć poprzez ręczną nastawę 2 śrub na siłowniku (ograniczenie kąta obrotu).
• Po wykonaniu nastaw uruchamia się samokalibrację przełącznikiem DIP – siłownik rozpoznaje nowe ograniczenia i dopasowuje do nich zakres sterowania 0/2…10 V.
• Strefa martwa (brak przepływu) jest stała i nie ulega zmianie po nastawach.

Ręczne przestawianie (manual override)

• Funkcja ręcznego przestawiania realizowana jest przez przycisk rozsprzęglający przekładnię, co umożliwia ustawienie położenia w zakresie 0°…90°.
• Do regulacji ręcznej: odłączyć zasilanie.
• Po zwolnieniu rozsprzęglenia, jeśli obecny jest sygnał sterujący, to on ma priorytet w ustaleniu położenia.

Sprzężenie zwrotne położenia

• Mechaniczne: wskaźnik położenia / dźwignia.
• Elektryczne: napięcie U = DC 0…10 V generowane proporcjonalnie do kąta obrotu (zależne od ustawionego kierunku obrotu).

Podłączenie elektryczne i okablowanie

• Przewód fabryczny: 3 m, przekrój żył 0,75 mm².
• Wejście sterujące: Y (sygnał) / G0 (referencja), DC 0/2…10 V.
• Wyjście położenia: U (sygnał) / G0 (referencja), DC 0…10 V.
• Oznaczenia żył (modulacja):
  • G (1): czerwony – potencjał systemowy AC 24 V / DC 24…48 V
  • G0 (2): czarny – neutralny / odniesienie
  • Y (8): szary – wejście sygnału
  • U (9): różowy – wyjście sygnału
• Dopuszczalna długość linii sygnałowych: do 10 m.

Dane techniczne

• Zasilanie (SELV/PELV): AC 24 V ±20%, 50/60 Hz lub DC 24…48 V ±20%
• Pobór mocy (praca): 2,1 VA / 1,2 W
• Pobór mocy (podtrzymanie): 0,7 W
• Moment nominalny: 5 Nm
• Maks. moment (przy zablokowaniu): 10 Nm
• Min. moment trzymający: 5 Nm
• Kąt obrotu nominalny (ze wskaźnikiem): 90°
• Maks. kąt obrotu (ograniczenie mechaniczne): 95° ±2°
• Czas przebiegu dla 90°: 150 s
• Dopuszczalna temperatura medium w zaworze (z siłownikami GDB..): 0…120°C
• Poziom mocy akustycznej: 28 dB(A)
• Wejście sygnału: prąd 0,1 mA, rezystancja > 100 kΩ, histereza 45 mV
• Wyjście sygnału U: DC 0…10 V, maks. prąd wyjściowy DC ±1 mA
• Stopień ochrony: IP54
• Warunki otoczenia (praca): wnętrza, miejsce chronione przed warunkami atmosferycznymi; -32…55°C; wilgotność < 95% r.h. (bez kondensacji)
• Masa (bez opakowania): 0,69 kg
• Wymiary (ok.): 101,2 × 143,2 × 112,4 mm (W × H × D)

Montaż

• Siłownik i zawór mogą być zmontowane bezpośrednio w miejscu instalacji – bez specjalnych narzędzi i bez dodatkowej regulacji.
• Zalecany montaż w miejscu osłoniętym (ochrona przed bezpośrednim słońcem i deszczem).
• Stopień ochrony IP54 obowiązuje przy zamkniętej pokrywie.
• Siłowniki są rekomendowane do pracy przy temperaturze medium > 0°C; przy temperaturze medium ≤ 0°C wałek adaptera należy nasmarować smarem silikonowym.

Podsumowanie

Siemens GDB161.9G/6P to siłownik obrotowy 5 Nm do 6-portowych zaworów PICV VWPG51.., z modulacją 0/2…10 V i zasilaniem AC 24 V / DC 24…48 V. Wersja /6P oferuje praktyczne ręczne nastawianie maksymalnych przepływów dla grzania i chłodzenia (2 śruby) oraz samokalibrację po nastawie, a fabryczny przewód 3 m ułatwia montaż w szafkach i strefach instalacyjnych.

Pliki do pobrania:
GDB161.9G/6P Karta katalogowa
