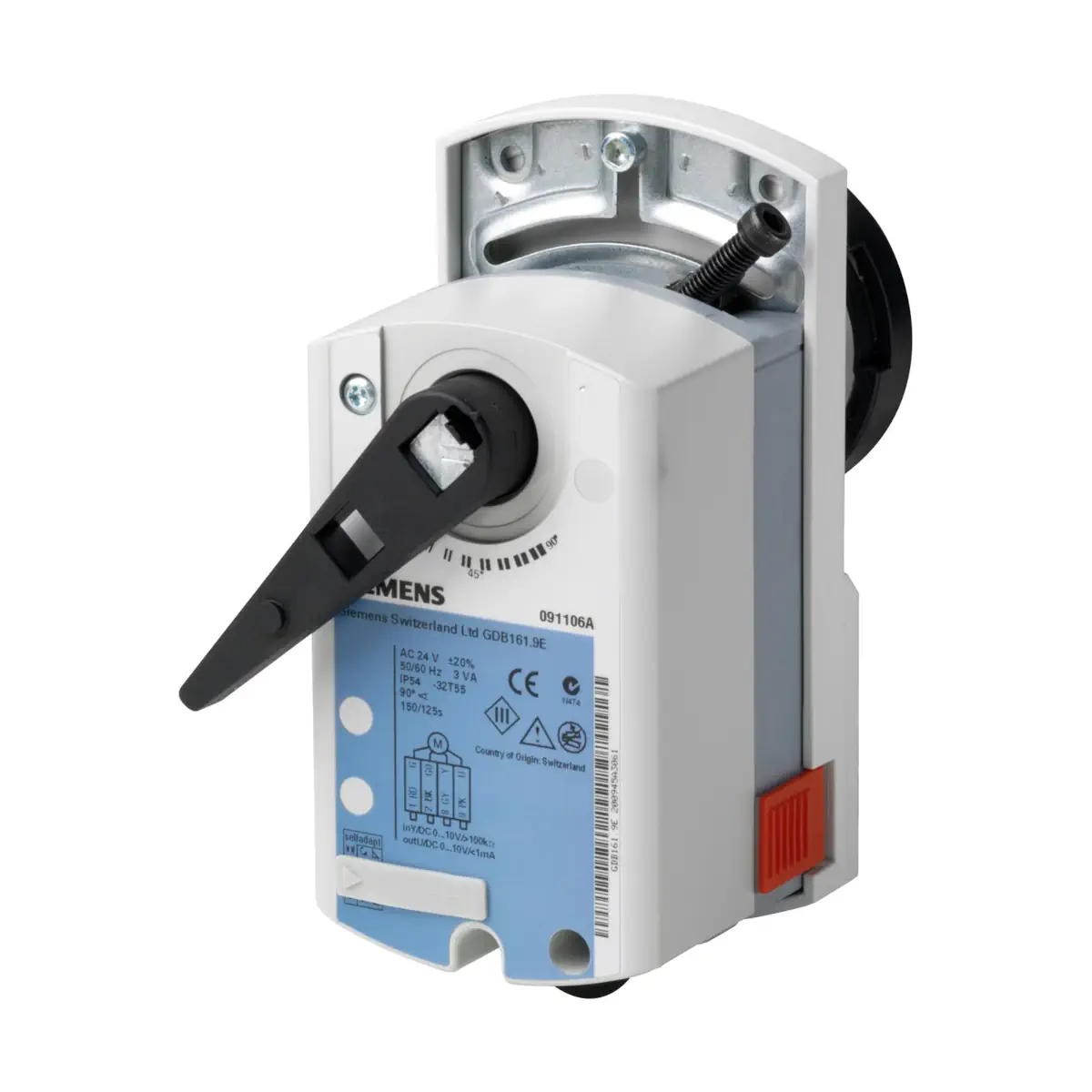

GDB161.9E Siłownik do zaworu kulowego 5 [Nm], 0..10 [V], 24 [V] AC, 150 [s], bez sprężyny powrotnej

Siemens GDB161.9E to elektromechaniczny siłownik obrotowy z serii ACVATIX, o nominalnym momencie 5 Nm, zasilany z 24 V AC ±20% / 50–60 Hz lub 24…48 V DC ±20%, przeznaczony do ciągłej regulacji (0/2…10 V DC) zaworów kulowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wyposażony jest w samoadaptację zakresu kąta obrotu, analogowe sprzężenie zwrotne 0…10 V DC oraz fabrycznie zamontowany kabel podłączeniowy 0,9 m, co ułatwia szybki montaż na obiekcie.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX, siłowniki obrotowe do zaworów kulowych
• Model: GDB161.9E
• Typ siłownika: elektromechaniczny siłownik obrotowy do regulacji ciągłej
• Przeznaczenie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC)
• Zastosowanie: napęd zaworów kulowych regulacyjnych przelotowych i trójdrogowych oraz zaworów kulowych odcinających i przełączających Siemens
• Kompatybilne zawory kulowe (DN15…DN50): regulacyjne VAI61.. / VBI61.. (gwint wewnętrzny), VAG61.. / VBG61.. (gwint zewnętrzny) oraz odcinające/przełączające VAI60.. / VBI60.. i VAG60.. / VBG60..
• Moment nominalny: 5 Nm
• Moment maksymalny (zablokowany): 10 Nm
• Minimalny moment trzymający: 5 Nm
• Zakres obrotu: nominalnie 90°, maks. 95° ±2° (mechanicznie ograniczony)
• Sterowanie: ciągłe, sygnał wejściowy 0/2…10 V DC
• Sprzężenie zwrotne położenia: analogowe 0…10 V DC, proporcjonalne do kąta obrotu
• Samoadaptacja zakresu kąta obrotu: tak – automatyczne wyznaczanie położeń krańcowych
• Wskaźnik położenia: mechaniczny wskaźnik / dźwignia ręczna na obudowie
• Czas przebiegu nominalnego kąta 90°: ok. 150 s
• Zakres temperatury czynnika w zaworze: 0…120 °C
• Napięcie zasilające: 24 V AC ±20% (19,2…28,8 V AC), 50/60 Hz lub 24…48 V DC ±20% (19,2…57,6 V DC)
• Pobór mocy w ruchu: ok. 2,1 VA / 1,2 W
• Pobór mocy w podtrzymaniu: ok. 0,7 W
• Poziom głośności: ok. 28 dB(A)
• Stopień ochrony obudowy: IP54 (przy zamkniętej pokrywie)
• Klasa izolacji: III (24 V AC / 24…48 V DC)
• Długość przewodu przyłączeniowego: 0,9 m, przekrój żył 0,75 mm²
• Dopuszczalna długość linii sygnałowych: do 300 m
• Masa: ok. 0,69 kg (bez opakowania)
• Silnik: bezszczotkowy silnik prądu stałego – wysoka trwałość i niezawodność
• Przekładnia: bezobsługowa, cicha, odporna na przeciążenia
• Pozycje krańcowe: brak wyłączników krańcowych – siłownik zatrzymuje się na oporach mechanicznych i utrzymuje pozycję
• Ręczne przestawianie: możliwe po wysprzęgleniu przekładni suwakiem
• Ograniczenie kąta obrotu: mechaniczne, śrubą nastawczą na adapterze trzpienia
• Przełącznik kierunku obrotu: tak (przełącznik DIL)
• Środowisko pracy: do stosowania wewnątrz budynków, w środowiskach mieszkalnych, handlowych, przemysłu lekkiego i przemysłowych

Zastosowanie

Siłownik GDB161.9E przeznaczony jest do automatyzacji zaworów kulowych Siemens w instalacjach HVAC, w szczególności:

• Zawory kulowe regulacyjne przelotowe VA..61..:
  • VAI61.. – przyłącza z gwintem wewnętrznym (Rp)
  • VAG61.. – przyłącza z gwintem zewnętrznym (G…B)
• Zawory kulowe regulacyjne trójdrogowe VB..61..:
  • VBI61.. – gwint wewnętrzny (Rp)
  • VBG61.. – gwint zewnętrzny (G…B)
• Zawory kulowe odcinające VA..60.. oraz zawory kulowe przełączające VB..60..:
  • VAI60.. / VBI60.. – przyłącza z gwintem wewnętrznym (Rp)
  • VAG60.. / VBG60.. – przyłącza z gwintem zewnętrznym (G…B)

Siłownik może być stosowany z zaworami kulowymi o średnicach DN15…DN50, zgodnie z kartami katalogowymi poszczególnych zaworów. Przeznaczony jest do współpracy z regulatorami wyposażonymi w wyjście analogowe 0/2…10 V DC.

Funkcje i działanie

Sterowanie ciągłe 0/2…10 V DC

• Wejście sterujące Y (przewód szary, zacisk 8 względem G0) akceptuje sygnał 0/2…10 V DC.
• Zawór kulowy NC (normalnie zamknięty):
  • Y = 0 V: przepływ = 0%
  • Y = 10 V: przepływ = 100%
• Zawór kulowy NO (normalnie otwarty):
  • Y = 0 V: przepływ = 100%
  • Y = 10 V: przepływ = 0%
• Siłownik utrzymuje położenie:
  • gdy sygnał sterujący utrzymywany jest na stałej wartości,
  • po zaniku napięcia zasilającego.
• Kierunek obrotu (zgodnie z ruchem wskazówek zegara / przeciwnie) dobierany jest przełącznikiem DIL – wpływa to również na zależność pomiędzy kierunkiem obrotu a sygnałem sterującym i zwrotnym.

Samoadaptacja zakresu obrotu

• Model GDB161.9E posiada funkcję samoadaptacji zakresu kąta obrotu.
• Po jej aktywowaniu siłownik automatycznie określa mechaniczne położenia krańcowe zaworu w aktualnej konfiguracji i dostosowuje do nich wewnętrzny zakres ruchu.
• Zapewnia to optymalne wykorzystanie kąta obrotu zaworu i dokładne odwzorowanie sygnału sterującego na położenie zaworu.

Wskazanie położenia – mechaniczne i elektryczne

• Wskaźnik mechaniczny: kąt obrotu wyświetlany jest na obudowie za pomocą wskaźnika położenia połączonego z dźwignią ręczną – ułatwia szybki odczyt położenia zaworu na obiekcie.
• Wskaźnik elektryczny (sprzężenie zwrotne):
  • Wyjście U (przewód różowy, zacisk 9 względem G0) generuje sygnał 0…10 V DC, proporcjonalny do kąta obrotu.
  • Maksymalny prąd wyjściowy: ±1 mA DC.
  • Napięcie wyjściowe zależy od wybranego kierunku obrotu (ustawienie przełącznika DIL).

Nastawa ręczna i ograniczenie kąta

• Nastawa ręczna:
  • Po przesunięciu suwaka wysprzęglającego przekładnię możliwe jest ręczne ustawienie położenia siłownika w dowolnym punkcie pomiędzy 0° a 90°.
  • Po zwolnieniu suwaka, w przypadku obecności sygnału sterującego z regulatora, to sygnał sterujący decyduje o położeniu siłownika.
  • Do ręcznej regulacji producent zaleca odłączyć zasilanie.
• Ograniczenie kąta obrotu:
  • Kąt obrotu adaptera trzpienia może być mechanicznie ograniczony za pomocą śruby nastawczej, co pozwala dopasować zakres pracy do charakterystyki konkretnej instalacji.

Silnik, przekładnia i zabezpieczenie

• Silnik bezszczotkowy DC: zapewnia trwałą i niezawodną pracę niezależnie od obciążenia.
• Brak wyłączników krańcowych: siłownik jest odporny na przeciążenia i po osiągnięciu położeń krańcowych utrzymuje pozycję bez dodatkowych elementów odcinających.
• Przekładnia zębata: cicha, bezobsługowa, zaprojektowana do długoletniej pracy.

Podłączenie elektryczne i okablowanie

• Zasilanie:
  • G (1, czerwony) / G0 (2, czarny): 24 V AC ±20% / 50–60 Hz lub 24…48 V DC ±20% (SELV/PELV).
• Wejście sterujące:
  • Y (8, szary) / G0 (2, czarny): sygnał wejściowy 0/2…10 V DC,
  • pobór prądu: ok. 0,1 mA,
  • rezystancja wejściowa: > 100 kΩ,
  • maks. dopuszczalne napięcie wejściowe: 35 V DC (ograniczone do 10 V DC),
  • ochrona przed błędnym okablowaniem: do 24 V AC / 24…48 V DC.
• Wyjście sygnału zwrotnego:
  • U (9, różowy) / G0 (2, czarny): 0…10 V DC,
  • maks. prąd wyjściowy: ±1 mA DC,
  • ochrona przed błędnym okablowaniem: do 24 V AC / 24…48 V DC.
• Kabel podłączeniowy:
  • dostarczany fabrycznie, długość ok. 0,9 m,
  • przekrój żył: 0,75 mm²,
  • dopuszczalna długość linii sygnałowych: do 300 m.

Dane techniczne

• Zasilanie (SELV/PELV): 24 V AC ±20% (19,2…28,8 V AC) / 50–60 Hz; 24…48 V DC ±20% (19,2…57,6 V DC)
• Pobór mocy w ruchu: 2,1 VA / 1,2 W
• Pobór mocy w podtrzymaniu: 0,7 W
• Moment nominalny: 5 Nm
• Moment maksymalny (zablokowany): 10 Nm
• Minimalny moment trzymający: 5 Nm
• Zakres obrotu nominalny: 90°
• Maks. kąt obrotu mechanicznie ograniczony: 95° ±2°
• Czas przebiegu 90°: 150 s
• Temperatura czynnika w zaworze: 0…120 °C
• Poziom głośności: 28 dB(A)
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Klasa izolacji (EN 60730): III (24 V AC / 24…48 V DC, z sygnałem zwrotnym)
• Warunki środowiskowe – praca (IEC 60721-3-3, klasa 3K5):
  • temperatura otoczenia: -32…+55 °C,
  • wilgotność względna: < 95% r.h., bez kondensacji,
  • miejsce zamontowania: wewnątrz budynku, chronione przed czynnikami atmosferycznymi.
• Warunki środowiskowe – transport (IEC 60721-3-2, 3K5 / 2K3):
  • temperatura: -32…+70 °C,
  • wilgotność: < 95% r.h., bez kondensacji.
• Warunki środowiskowe – składowanie (IEC 60721-3-1, 1K3):
  • temperatura: -32…+50 °C,
  • wilgotność: < 95% r.h., bez kondensacji.
• Warunki mechaniczne: klasa 2M2
• Obudowa: niepalne, niebromowane, niechlorowane tworzywo sztuczne wzmocnione włóknem szklanym
• Masa: ok. 0,69 kg (siłownik, bez opakowania)
• Norma produktu: EN 60730-2-14 (siłowniki elektryczne)
• EMC: do stosowania w środowiskach mieszkalnych, handlowych, przemysłu lekkiego i przemysłowych
• Zgodność i certyfikaty: oznaczenia CE, UKCA, RCM, EAC, certyfikaty UL / cUL

Montaż

• Siłownik GDB161.9E montuje się bezpośrednio na zaworze kulowym; montaż na obiekcie nie wymaga specjalnych narzędzi ani dodatkowych czynności nastawczych.
• Dostępny jest zestaw montażowy ASK77.3 (wspornik montażowy, oś z tuleją i sprężyną, dźwignia ręczna z zatrzaskiem), przeznaczony do zaworów kulowych i siłowników GDBxx1.9E.
• Pozycja montażu: zgodna z rysunkami producenta; kable muszą być łatwo dostępne do podłączenia i serwisu.
• Dla zachowania IP54:
  • pokrywa siłownika musi być zamknięta,
  • okablowanie należy prowadzić tak, aby zapobiec wnikaniu wilgoci i zanieczyszczeń.
• Siłownik wymaga ochrony przed bezpośrednim promieniowaniem słonecznym i deszczem, a także przed kondensacją i zanieczyszczeniami.
• Brak jest wewnętrznego zabezpieczenia linii zasilających do zewnętrznych urządzeń – zabezpieczenia nadprądowe należy dobrać zgodnie z lokalnymi przepisami.
• Temperatura czynnika:
  • bez dodatkowego wyposażenia: > 0 °C,
  • w miejscach narażonych na kondensację lub dla czynników ≤ 0 °C należy stosować adapter termiczny ALJ100; wałek adaptera powinien być nasmarowany smarem silikonowym.
• Siłowniki GDB..9E.., w tym GDB161.9E, są bezobsługowe – nie wymagają okresowej konserwacji.

Podsumowanie

Siemens GDB161.9E to kompaktowy, bezobsługowy siłownik obrotowy 5 Nm do zaworów kulowych Siemens DN15…DN50, zaprojektowany do pracy z analogowym sygnałem sterującym 0/2…10 V DC. Funkcja samoadaptacji zakresu obrotu, mechaniczny i elektryczny wskaźnik położenia (0…10 V), cicha przekładnia oraz szeroki zakres zasilania 24 V AC / 24…48 V DC sprawiają, że GDB161.9E jest nowoczesnym i elastycznym napędem do precyzyjnej regulacji zaworów kulowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz odpowiednią Dyrektywą Europejską.
• Montaż, uruchomienie i serwis może przeprowadzać wyłącznie wykwalifikowany technik, zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Siłownik GDB161.9E jest urządzeniem niskonapięciowym zasilanym 24 V AC ±20% / 50–60 Hz lub 24…48 V DC ±20%. Obwody zasilania należy wykonywać jako SELV/PELV zgodnie z dokumentacją producenta.
• Przed ręcznym ustawianiem siłownika należy odłączyć zasilanie. Po zwolnieniu suwaka wysprzęglającego i ponownym pojawieniu się sygnału sterującego regulator ma priorytet nad nastawą ręczną.
• Podczas uruchomienia należy sprawdzić prawidłowość okablowania oraz funkcjonalność siłownika.
• Urządzenie nie posiada wewnętrznego zabezpieczenia linii zasilających do zewnętrznych urządzeń. Przekroje przewodów należy dobrać zgodnie z lokalnymi przepisami do wartości znamionowej zainstalowanego bezpiecznika. Nieprzestrzeganie tych wymagań grozi pożarem lub obrażeniami w następstwie zwarcia.
• Siłownik należy montować wyłącznie wewnątrz budynku, w miejscu chronionym przed czynnikami atmosferycznymi. Chronić przed bezpośrednim promieniowaniem słonecznym, deszczem, wilgocią i zanieczyszczeniami.
• Stopień ochrony obudowy IP54 obowiązuje tylko przy prawidłowej pozycji montażu i połączenia kablowego oraz z zamkniętą pokrywą.
• Kable podłączeniowe muszą być łatwo dostępne. Maksymalna dopuszczalna długość linii sygnałowych wynosi 300 m.
• Produkt przeznaczony do pracy bez kondensacji wilgoci, w temperaturze otoczenia od -32 do +55°C i przy wilgotności względnej poniżej 95%.
• Stosować wyłącznie zgodnie z przeznaczeniem i tylko z kompatybilnymi zaworami wskazanymi przez producenta dla modelu GDB161.9E.
