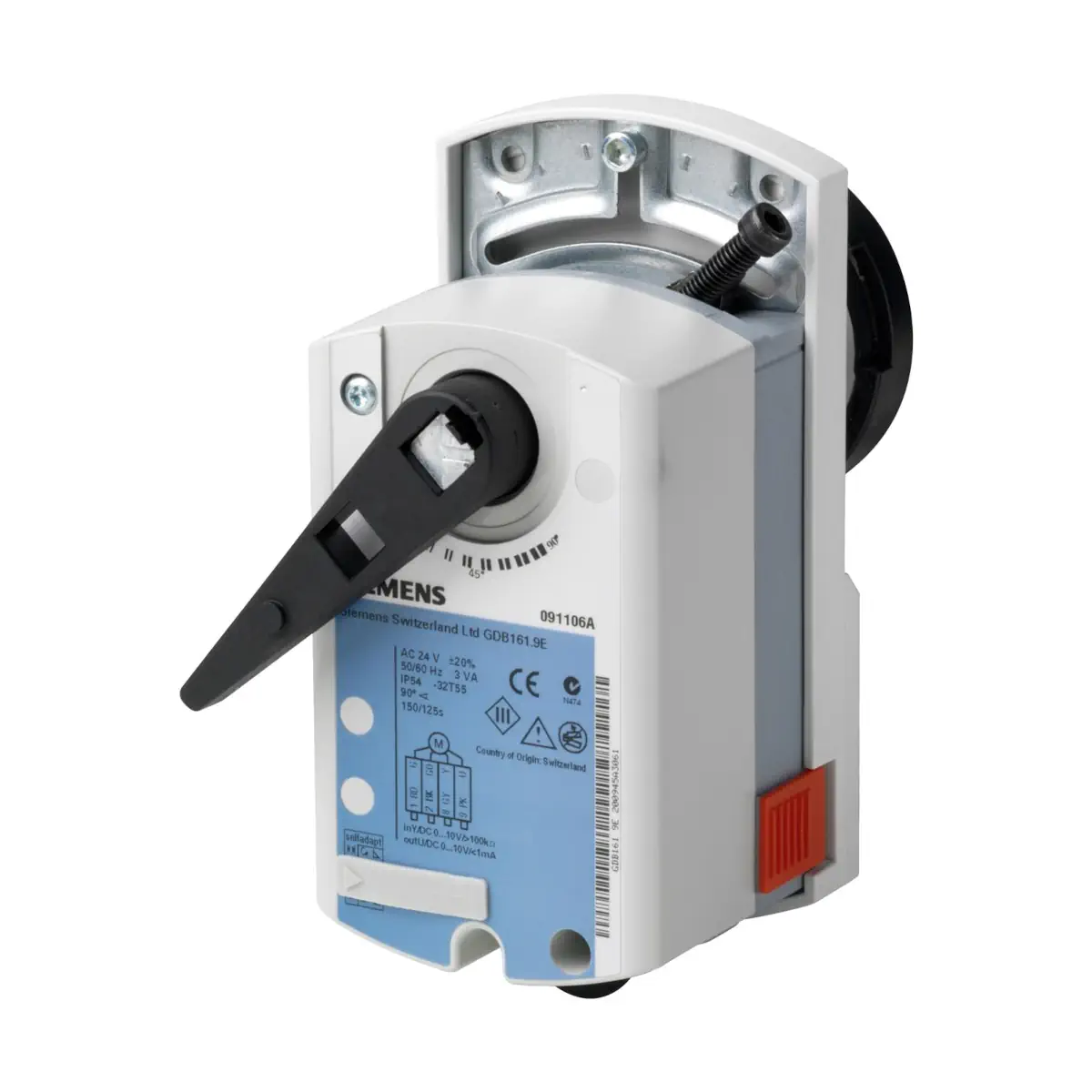

GDB341.9E Siłownik elektromechaniczny, 5 [Nm], 2-/3-stawny, 230 [V] AC, 150 [s]

Siemens GDB341.9E to elektromechaniczny siłownik obrotowy z serii ACVATIX™, przeznaczony do sterowania zaworami kulowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik pracuje w trybie otwórz–zamknij lub 3-stawnym, zasilany jest napięciem 100…240 V AC i oferuje nominalny moment obrotowy 5 Nm. W standardzie posiada fabrycznie zamontowany kabel 0,9 m oraz możliwość ręcznego przestawienia po wysprzęgleniu przekładni.

Najważniejsze cechy

• Producent: Siemens
• Model: GDB341.9E
• Rodzaj: siłownik obrotowy do zaworów kulowych
• Rodzaj sterowania: otwórz–zamknij / 3-stawne
• Napięcie zasilania: 100…240 V AC ±10% (90…264 V AC), 50/60 Hz
• Nominalny moment obrotowy: 5 Nm
• Silnik: bezszczotkowy, trwały silnik prądu stałego
• Brak potrzeby stosowania wyłączników krańcowych – siłownik jest odporny na przeciążenia i utrzymuje pozycję po osiągnięciu krańca
• Przekładnia: zębata, bezobsługowa i cicha
• Poziom hałasu: 28 dB(A)
• Fabryczny przewód: długość 0,9 m, przekrój żył 0,75 mm²
• Stopień ochrony: IP54 (przy zamkniętej pokrywie)

Zastosowanie i kompatybilność

Siłownik GDB341.9E przeznaczony jest do współpracy z zaworami kulowymi:

• regulacyjnymi przelotowymi i trójdrogowymi: VAI61.. / VBI61.. (gwint wewnętrzny) oraz VAG61.. / VBG61.. (gwint zewnętrzny), DN15…DN50,
• odcinającymi i przełączającymi: VAI60.. / VBI60.. (gwint wewnętrzny) oraz VAG60.. / VBG60.. (gwint zewnętrzny), DN15…DN50,
• 6-drogowymi regulacyjnymi: VWG41.. (gwint zewnętrzny), DN10…DN20 (zastosowanie jako zawór kulowy przełączający).

Funkcje i działanie

Sterowanie otwórz–zamknij i 3-stawne

• Siłownik obraca się zgodnie z ruchem wskazówek zegara (cw) lub przeciwnie (ccw) – kierunek zależy od rodzaju sterowania oraz ustawienia kierunku obrotu przełącznikiem DIL.
• Przy braku napięcia zasilającego siłownik pozostaje w ustalonej pozycji.
• Dla siłowników sterowanych 3-stawnie zalecana jest minimalna długość impulsu 500 ms, aby zapewnić ciągłe i dokładne działanie.

Wskazanie położenia i ograniczenie kąta obrotu

• Wskazanie położenia (mechaniczne): kąt obrotu wskazywany jest za pomocą wskaźnika położenia / dźwigni ręcznej.
• Ograniczenie kąta obrotu: kąt obrotu adaptera trzpienia można mechanicznie ograniczyć za pomocą śruby nastawczej.

Nastawa ręczna

• Siłownik można ustawić ręcznie w dowolnym położeniu między 0° i 90° po przesunięciu suwaka wysprzęglającego przekładnię.
• Do regulacji ręcznej: należy odłączyć zasilanie.

Podłączenie elektryczne (GDB341.9E)

• N (przewód zerowy): przewód 4, kolor niebieski
• Y1 (sterowanie 100…240 V AC, „zgodnie z ruchem wskazówek zegara”): przewód 6, kolor czarny
• Y2 (sterowanie 100…240 V AC, „przeciwnie do ruchu wskazówek zegara”): przewód 7, kolor biały
• Dopuszczalna długość linii sygnałowych: 300 m

Dane techniczne

• Zasilanie: 100…240 V AC ±10% (90…264 V AC), 50/60 Hz
• Pobór mocy w ruchu: 5 VA / 1,6 W
• Pobór mocy (trzymanie): 0,9 W
• Nominalny moment obrotowy: 5 Nm
• Maks. moment (zablokowany): 10 Nm
• Minimalny moment trzymający: 5 Nm
• Nominalny kąt obrotu: 90°
• Maks. kąt obrotu (ograniczony mechanicznie): 95° ± 2°
• Czas przebiegu dla 90°: 150 s
• Dopuszczalna temperatura czynnika w zaworze: 0…120°C
• Poziom głośności: 28 dB(A)
• Stopień ochrony obudowy: IP54
• Warunki pracy (wewnątrz budynku, chroniony przed czynnikami atmosferycznymi): -32…+55°C, <95% r.h. (bez kondensacji)
• Transport: -32…+70°C, <95% r.h. (bez kondensacji)
• Składowanie: -32…+50°C, <95% r.h. (bez kondensacji)
• Masa (bez opakowania): 0,69 kg

Montaż

• Zawór i siłownik można łatwo zmontować bezpośrednio na obiekcie – bez specjalnych narzędzi i bez czynności nastawczych.
• Siłownik należy montować wewnątrz budynku, w miejscu chronionym przed czynnikami atmosferycznymi, wilgocią i zanieczyszczeniami.
• IP54 obowiązuje przy zamkniętej pokrywie – przewody muszą być poprowadzone tak, aby zachować szczelność i umożliwić dostęp serwisowy.

Podsumowanie

Siemens GDB341.9E to solidny siłownik obrotowy 5 Nm do zaworów kulowych HVAC, z zasilaniem 100…240 V AC oraz sterowaniem otwórz–zamknij / 3-stawnym. Bezszczotkowy silnik, odporność na przeciążenia, cicha przekładnia, możliwość ręcznego przestawienia oraz obudowa IP54 czynią go praktycznym wyborem do automatyzacji zaworów kulowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.
