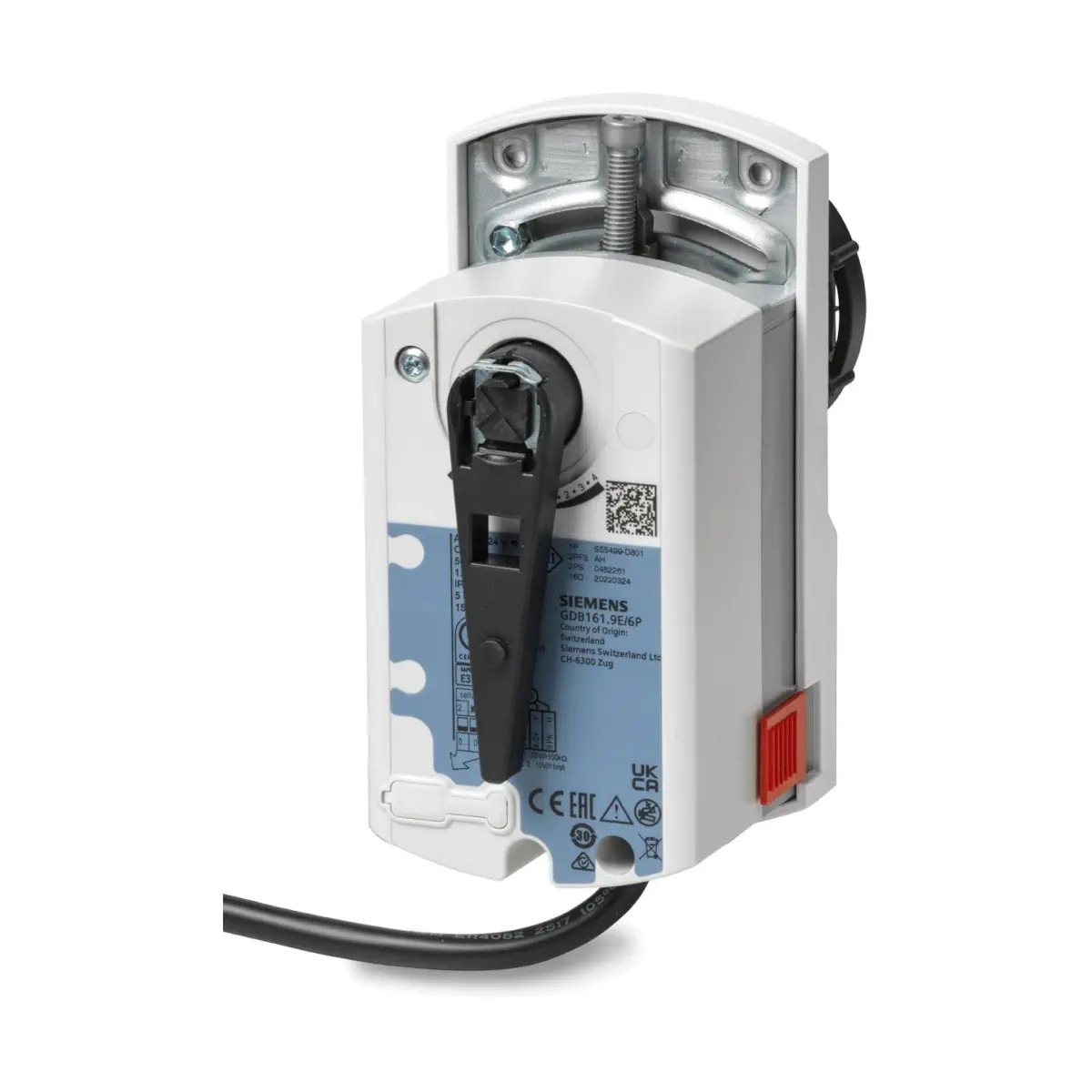

GDB161.9E/6P Siłownik elektromechaniczny do sześciodrogowych zaworów kulowych, 5Nm, 0/2..10 V, 24V AC / 24..48V DC, 150s, kabel 0,9m, mechaniczna nastawa Vmax

Siemens GDB161.9E/6P to elektromotoryczny siłownik obrotowy z serii ACVATIX™, przeznaczony do 6-portowych zaworów kulowych w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Siłownik oferuje moment nominalny 5 Nm i pracuje z modulacyjnym sygnałem 0/2…10 V. Wersja /6P umożliwia ręczne nastawianie maksymalnych przepływów (grzanie/chłodzenie) za pomocą dwóch śrub na siłowniku, a następnie wykonuje samokalibrację (self-calibration), dopasowując zakres sterowania do ustawionych ograniczeń.

Najważniejsze cechy

• Producent: Siemens
• Model: GDB161.9E/6P
• Typ: siłownik obrotowy do 6-portowych zaworów kulowych
• Zastosowanie: instalacje HVAC
• Moment nominalny: 5 Nm
• Sterowanie: modulacyjne 0…10 V lub 2…10 V
• Ręczne nastawy maks. przepływów (grzanie/chłodzenie): tak, 2 śruby na siłowniku (ograniczenie kąta obrotu)
• Samokalibracja po nastawach: aktywowana przełącznikiem DIP (self-calibration)
• Silnik: bezszczotkowy, odporny na obciążenia
• Brak wyłączników krańcowych: siłownik jest odporny na przeciążenie i pozostaje w położeniu po dojściu do ogranicznika
• Przekładnia: bezobsługowa, o niskim poziomie hałasu
• Ręczne przestawienie: rozłączenie przekładni przyciskiem (manual override)
• Okablowanie: fabryczny przewód przyłączeniowy 0,9 m

Zastosowanie

GDB161.9E/6P jest przeznaczony do współpracy z 6-portowymi zaworami kulowymi niezależnymi od ciśnienia (PICV) serii VWPG51.. (PN25), gdzie wymagana jest możliwość ręcznego nastawienia maksymalnych przepływów dla chłodzenia i grzania.

• VWPG51.15.. – przyłącze G ¾", 35…1200 l/h, DN 15, Δp_max 400 kPa, medium 5…90°C
• VWPG51.20.. – przyłącze G 1", 460…4250 l/h, DN 20, Δp_max 400 kPa, medium 5…90°C

Siłowniki serii GDB161.9../..6.. są zalecane do pracy przy temperaturze medium > 0°C. Gdy temperatura medium wynosi ≤ 0°C, wał adaptera należy nasmarować smarem silikonowym.

Funkcje i działanie

Sterowanie modulacyjne (0…10 V / 2…10 V)

• Siłownik współpracuje z regulatorami modulacyjnymi: 0…10 V oraz 2…10 V.
• Kierunek obrotu (CW/CCW) zależy od ustawienia przełącznika DIP oraz sygnału pozycjonującego.
• Siłownik utrzymuje osiągnięte położenie, gdy sygnał sterujący jest stały oraz także po zaniku zasilania.

Funkcja backup (dla trybu 2…10 V)

• W trybie 2…10 V siłownik realizuje funkcję backup: przy sygnale Y = 0 V ustawia zawór w położeniu zamkniętym (45°).

Nastawa maksymalnych przepływów i samokalibracja (/6P)

• Maksymalne przepływy dla chłodzenia i grzania można ręcznie ograniczyć (dwie śruby na siłowniku), co ogranicza kąt obrotu.
• Po nastawieniu ograniczeń siłownik wykonuje samokalibrację uruchamianą przełącznikiem DIP:
  • siłownik rozpoznaje nowe położenia wynikające z ustawienia śrub,
  • dopasowuje podział zakresu sterowania 0/2…10 V do nowego kąta obrotu,
  • strefa martwa (brak przepływu) 45° jest stała i nie zmienia się po nastawach.

Wskazanie położenia

• Mechaniczne: wskaźnik położenia / dźwignia ręczna wskazuje kąt obrotu.
• Elektryczne: wyjście U = DC 0/2…10 V proporcjonalne do kąta obrotu (zależne od ustawionego kierunku obrotu DIP).

Ręczne przestawianie

• Przycisk rozłącza przekładnię, umożliwiając ręczne ustawienie położenia.
• Ręczną regulację wykonuje się w zakresie 0°…90° poprzez rozłączenie przekładni (dla regulacji ręcznej: zasilanie wyłączone).
• Po zwolnieniu mechanizmu ręcznego, jeśli obecny jest sygnał sterujący, ma on pierwszeństwo w wyznaczeniu położenia.

Podłączenie elektryczne i okablowanie

• Zasilanie (SELV/PELV): zaciski/żyły G (potencjał systemu) oraz G0 (neutralny).
• Wejście sygnału pozycjonującego: Y względem G0.
• Wyjście sygnału położenia: U względem G0.
• Długość przewodu przyłączeniowego (fabrycznie): 0,9 m
• Przekrój przewodu: 0,75 mm²
• Dopuszczalna długość linii sygnałowej: 10 m

Dane techniczne (GDB161.9E/6P)

• Zasilanie: AC 24 V ±20% (19,2…28,8 V), 50/60 Hz lub DC 24…48 V ±20% (19,2…57,6 V)
• Pobór mocy (ruch): 2,1 VA / 1,2 W
• Pobór mocy (podtrzymanie): 0,7 W
• Moment nominalny: 5 Nm
• Maks. moment (przy zablokowaniu): 10 Nm
• Minimalny moment trzymający: 5 Nm
• Kąt obrotu nominalny (ze wskazaniem): 90°
• Kąt obrotu maks. (ograniczony mechanicznie): 95° ± 2°
• Czas przestawienia dla 90°: 150 s
• Dopuszczalna temperatura medium w zaworze (w kombinacji z siłownikiem GDB..): 0…120°C
• Poziom mocy akustycznej: 28 dB(A)
• Wejście Y: pobór prądu 0,1 mA, rezystancja wejściowa > 100 kΩ, histereza 45 mV
• Wyjście U: DC 0…10 V, maks. prąd wyjściowy DC ± 1 mA
• Stopień ochrony obudowy: IP54
• Warunki pracy: montaż wewnątrz, w miejscu osłoniętym; temperatura otoczenia (rozszerzona) -32…55°C; wilgotność < 95% r.h. (bez kondensacji)
• Masa (bez opakowania): 0,69 kg
• Obudowa: tworzywo wzmocnione włóknem szklanym; trudnopalne, bez bromu, bez chloru

Montaż

• Siłownik i zawór mogą być montowane bezpośrednio w miejscu instalacji; bez specjalnych narzędzi i bez dodatkowych nastaw montażowych.
• Zalecana ochrona przed bezpośrednim słońcem i deszczem (montaż w miejscu osłoniętym).
• Stopień ochrony IP54 obowiązuje przy zamkniętej pokrywie.
• Przewody powinny pozostać łatwo dostępne do podłączenia i serwisu.

Podsumowanie

Siemens GDB161.9E/6P to siłownik obrotowy 5 Nm do 6-portowych zaworów PICV VWPG51.., zasilany AC 24 V lub DC 24…48 V i sterowany sygnałem 0/2…10 V. Wyróżnia się możliwością ręcznego ograniczania maksymalnych przepływów (grzanie/chłodzenie) oraz samokalibracją po nastawach, a także bezobsługową przekładnią, odpornością na przeciążenia i obudową IP54, co czyni go praktycznym wyborem do precyzyjnej regulacji w aplikacjach HVAC.
