GDB161.9G/6W Siłownik elektromechaniczny do sześciodrogowych zaworów kulowych, 5Nm, 0/2..10 V, 24V AC / 24..48V DC, 150s, kabel 3m

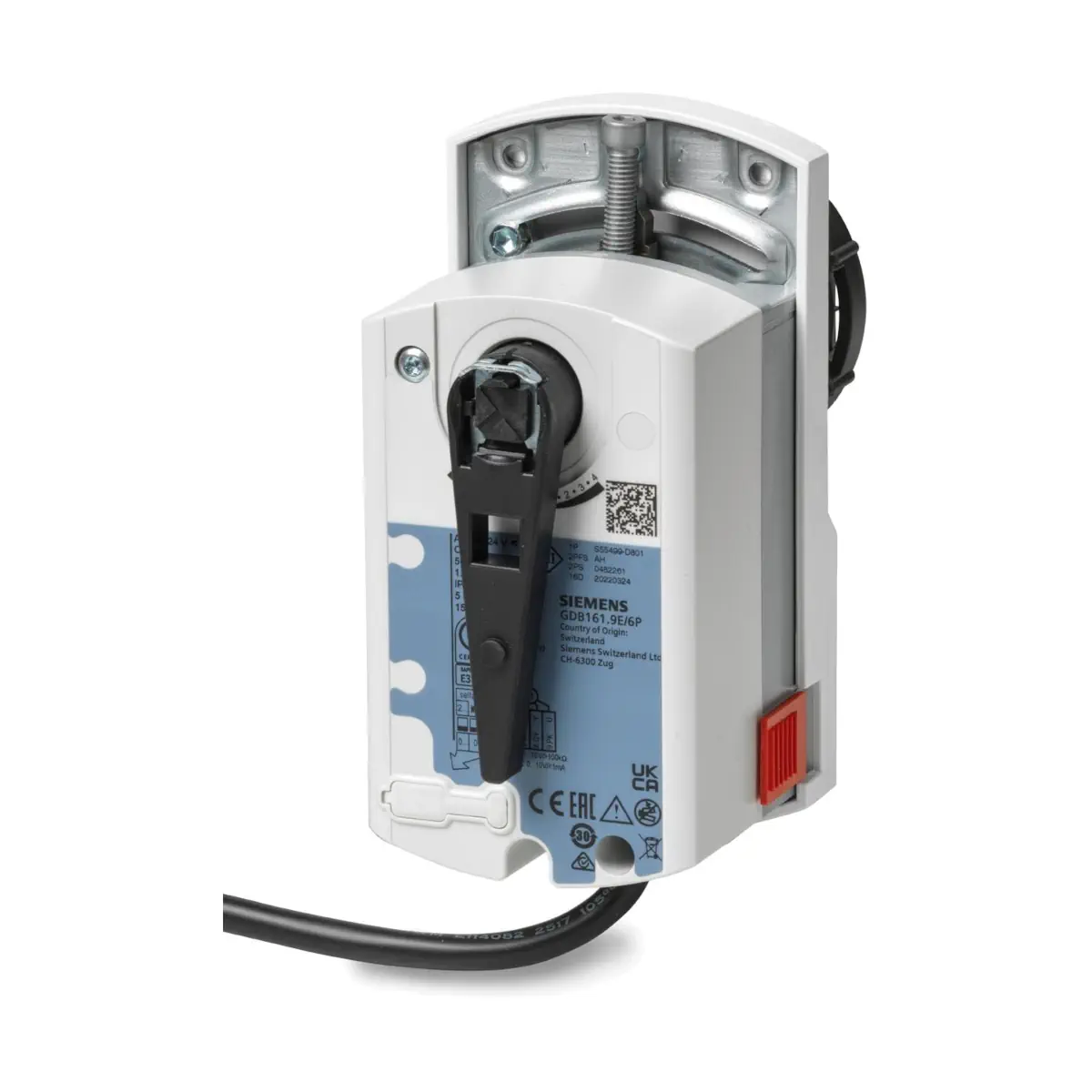

GDB161.9G/6W to elektromotoryczny siłownik obrotowy Siemens ACVATIX™ o momencie nominalnym 5 Nm, przeznaczony do współpracy z 6-portowymi zaworami kulowymi w instalacjach HVAC. Siłownik realizuje sterowanie modulacyjne sygnałem DC 0/2…10 V i może być zasilany z AC 24 V lub DC 24…48 V. Wersja G jest fabrycznie okablowana przewodem o długości 3 m.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: GDB161.9G/6W
• Nr katalogowy (Stock no.): S55499-D829
• Typ: siłownik obrotowy do 6-portowych zaworów kulowych
• Sterowanie: modulacyjne (pozycjonowanie) DC 0…10 V lub DC 2…10 V
• Moment nominalny: 5 Nm
• Mechanicznie ograniczony kąt obrotu (max.): 95° ± 2°
• Czas przebiegu dla 90°: 150 s
• Silnik bezszczotkowy (DC): niezawodna praca niezależnie od obciążenia
• Bez wyłączników krańcowych: siłownik jest przeciążeniowo-odporny i pozostaje w położeniu po dojechaniu do ogranicznika
• Przekładnia: bezobsługowa, cicha praca
• Stopień ochrony obudowy: IP54 (przy zamkniętej pokrywie)
• Przewód przyłączeniowy: 3 m, przekrój żył 0,75 mm²

Zastosowanie

Siłownik GDB161.9G/6W jest przeznaczony do zastosowań w instalacjach ogrzewania, wentylacji i klimatyzacji, w połączeniu z 6-portowymi zaworami kulowymi:

• VWG4.. – 6-portowe zawory regulacyjne (PN16).
• VWPG51.. – 6-portowe zawory regulacyjne niezależne od ciśnienia (PICV, PN25), gdy nie jest wymagana ręczna nastawa wstępna.

Dopuszczalna temperatura medium w zaworze (w kombinacji z siłownikiem GDB..): 0…120°C.

Funkcje i działanie

Sterowanie modulacyjne (DC 0/2…10 V)

• Siłownik pozycjonuje zawór proporcjonalnie do sygnału sterującego Y (DC 0…10 V lub DC 2…10 V).
• Siłownik pozostaje w osiągniętym położeniu, gdy sygnał sterujący jest stały lub gdy zaniknie napięcie zasilania.

Kierunek obrotu i odwzorowanie przepływu (zawory 6-port)

Kierunek obrotu zależy od ustawienia przełącznika DIP oraz od wartości sygnału pozycjonującego. Domyślny kierunek obrotu siłownika jest przeciwny do ruchu wskazówek zegara (CCW).

• CCW: Y = 0 (2) V → przepływ A–C = 100% (0°), Y = 10 V → przepływ B–C = 100% (90°).
• CW: Y = 0 (2) V → przepływ B–C = 100% (0°), Y = 10 V → przepływ A–C = 100% (90°).

Wskazanie położenia i sprzężenie zwrotne

• Wskazanie mechaniczne: dźwignia/wskaźnik położenia kąta obrotu.
• Wyjście elektryczne U: napięcie DC 0/2…10 V proporcjonalne do kąta obrotu (zależne od ustawienia kierunku obrotu).

Funkcja backup (dla sterowania 2…10 V)

• W trybie 2…10 V siłownik przechodzi do położenia zamknięcia (45°) przy wejściu Y = 0 V (sygnał „open”).

Ręczne przestawianie

• Ręczna regulacja jest możliwa po odsprzęgleniu przekładni przyciskiem, w zakresie 0°…90°.
• Do ręcznego przestawiania: wyłączyć zasilanie.

Podłączenie elektryczne i okablowanie (wersja G – przewód 3 m)

• Zasilanie: G (czerwony) – potencjał systemowy, G0 (czarny) – neutral.
• Wejście sterujące: Y (szary) – sygnał DC 0/2…10 V.
• Wyjście sprzężenia zwrotnego: U (różowy) – DC 0/2…10 V.
• Przekrój żył przewodu: 0,75 mm².

Dane techniczne

• Napięcie zasilania (SELV/PELV): AC 24 V ±20%, 50/60 Hz lub DC 24…48 V ±20%
• Pobór mocy (praca): 2,1 VA / 1,2 W
• Pobór mocy (podtrzymanie): 0,7 W
• Moment nominalny: 5 Nm
• Maks. moment (przy zablokowaniu): 10 Nm
• Min. moment podtrzymania: 5 Nm
• Nominalny kąt obrotu (ze wskazaniem): 90°
• Maks. kąt obrotu (ograniczenie mechaniczne): 95° ± 2°
• Czas przebiegu (90°): 150 s
• Poziom mocy akustycznej: 28 dB(A)
• Wejście Y: pobór prądu 0,1 mA; rezystancja wejściowa > 100 kΩ; maks. dopuszczalne napięcie wejściowe DC 35 V (ograniczone do DC 10 V); histereza 45 mV
• Wyjście U: DC 0…10 V; maks. prąd wyjściowy DC ±1 mA
• Stopień ochrony obudowy: IP54
• Wymiary (szer. × wys. × gł.): ok. 101,2 × 143,2 × 112,4 mm
• Masa (bez opakowania): 0,69 kg

Warunki pracy

• Miejsce montażu: wewnątrz, strefa chroniona przed warunkami atmosferycznymi
• Temperatura otoczenia (praca): -32…55°C
• Wilgotność: < 95% r.h. (bez kondensacji)

Montaż

• Siłownik i zawór mogą być montowane bezpośrednio w miejscu instalacji – bez specjalnych narzędzi i bez regulacji.
• Zalecana jest ochrona przed bezpośrednim słońcem i deszczem (montaż w strefie osłoniętej).
• IP54 obowiązuje przy zamkniętej pokrywie; przewody powinny pozostać łatwo dostępne.

Podsumowanie

Siemens GDB161.9G/6W to 24‑woltowy, modulacyjny siłownik obrotowy 5 Nm do 6-portowych zaworów kulowych w aplikacjach HVAC. Oferuje sterowanie DC 0/2…10 V, mechaniczne wskazanie położenia i sygnał zwrotny DC 0/2…10 V, funkcję backup dla trybu 2…10 V, ręczne przestawianie oraz gotowe okablowanie 3 m, co ułatwia szybki montaż i uruchomienie.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz UKCA; deklaracje zgodności i dokumenty producenta są dostępne dla tej serii produktów.
• Urządzenie elektryczne niskonapięciowe, klasa ochronności III (SELV/PELV), przeznaczone do zasilania AC 24 V lub DC 24…48 V. Podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz właściwym schematem połączeń.
• Montaż, okablowanie, uruchomienie i konfigurację należy powierzyć wykwalifikowanemu personelowi, z zachowaniem krajowych przepisów bezpieczeństwa oraz lokalnych wymagań instalacyjnych.
• Urządzenie nie ma wewnętrznego zabezpieczenia linii zasilających do odbiorników zewnętrznych. Przekroje przewodów i zabezpieczenia należy dobrać zgodnie z lokalnymi przepisami oraz wartością zastosowanego bezpiecznika.
• Przed ręcznym przestawianiem napędu należy odłączyć zasilanie. Po zwolnieniu mechanizmu ręcznego pozycja napędu może zostać ponownie nadana przez sygnał sterujący.
• Nie otwierać obudowy urządzenia. Otwieranie napędu jest niedozwolone i może spowodować zagrożenie dla użytkownika lub uszkodzenie produktu.
• Nie dopuszczać do kontaktu przewodu przyłączeniowego z wodą ani do prowadzenia kabla w wodzie. Przewodu przyłączeniowego nie wolno mocować do rurociągu ani do zaworu kulowego.
• Produkt przeznaczony do montażu wewnętrznego, w miejscu osłoniętym od warunków atmosferycznych. Chronić przed bezpośrednim działaniem promieni słonecznych, deszczu, wilgoci i zabrudzeń.
• Stopień ochrony IP54 jest zapewniony wyłącznie przy prawidłowej pozycji montażu, poprawnym prowadzeniu kabla oraz zamkniętej pokrywie obudowy.
• Przewody i elementy podłączeniowe powinny pozostać łatwo dostępne po zamontowaniu urządzenia.
• Napęd jest przeznaczony do współpracy z zaworami 6-drogowymi wskazanymi przez producenta dla modelu GDB161.9G/6W. Stosowanie z nieprzewidzianymi produktami innych producentów może powodować nieprawidłowe działanie i wyłączenie odpowiedzialności gwarancyjnej producenta.
• Dopuszczalna temperatura medium w zaworze współpracującym wynosi 0…120 °C. Przy temperaturze medium ≤ 0 °C wał adaptera należy nasmarować smarem silikonowym zgodnie z dokumentacją producenta.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: montaż wewnątrz obiektu, wilgotność bez kondensacji oraz w zakresie temperatur otoczenia przewidzianym przez producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
