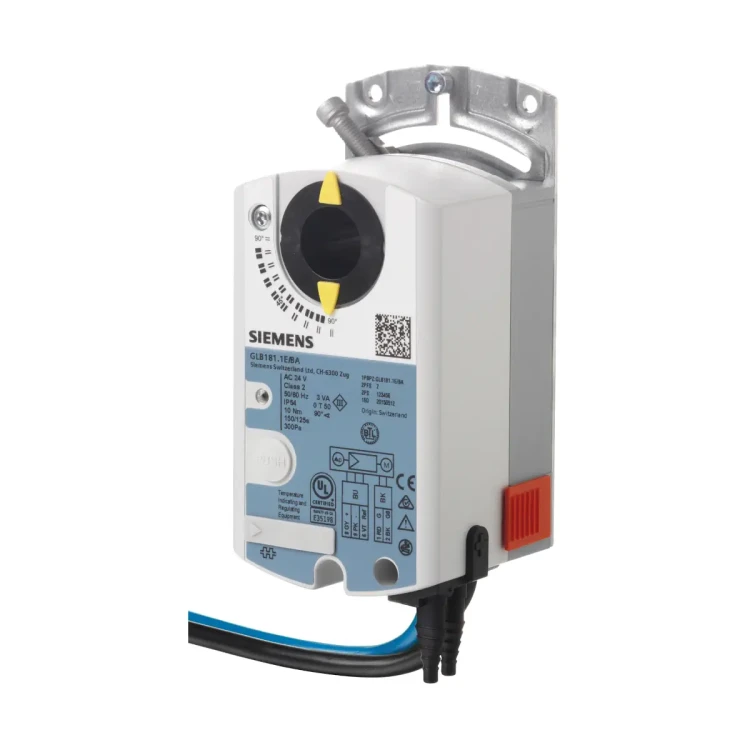

GDB181.1E/BA Kompaktowy regulator z siłownikiem, 24 [V] AC, 5 [Nm], 150 [s], komunikacja BACnet

Siemens GDB181.1E/BA to kompaktowy sterownik VAV (VAV compact controller) z serii OpenAir™, przeznaczony do instalacji z kontrolą stałego (CAV) lub zmiennego (VAV) przepływu powietrza. Urządzenie łączy funkcję napędu przepustnicy z regulatorem przepływu i wbudowanym czujnikiem różnicy ciśnień, a komunikację z systemem BMS realizuje poprzez BACnet MS/TP (RS-485), galwanicznie separowany (urządzenie jest BTL listed).

Najważniejsze cechy

• Producent: Siemens
• Model: GDB181.1E/BA
• Nr katalogowy (stock no.): S55499-D168
• Typ urządzenia: VAV compact controller z komunikacją BACnet MS/TP
• Zastosowanie: instalacje z regulacją stałego lub zmiennego strumienia powietrza (CAV/VAV)
• Komunikacja: BACnet MS/TP (RS-485), galwanicznie separowana
• Profil BACnet: B-ASC (Application-specific controller)
• Moment nominalny: 5 Nm
• Moment maksymalny: < 7 Nm
• Zasilanie: AC 24 V ±20% (SELV) lub AC 24 V class 2 (US), 50/60 Hz
• Pobór mocy (50 Hz): 1 VA / 0,5 W (utrzymanie), 3 VA / 2,5 W (ruch)
• Nastawnik ręczny: tak
• Sprzężenie zwrotne położenia: True Position Potentiometer
• Stopień ochrony: IP54 (zgodnie z EN 60529, w dopuszczalnych pozycjach montażu)

Zastosowanie i ograniczenia

GDB181.1E/BA jest przeznaczony do pracy w instalacjach wentylacyjnych, gdzie wymagane jest sterowanie przepustnicą oraz regulacja przepływu powietrza na podstawie sygnału zadania i wartości rzeczywistych.

Urządzenie nie jest odpowiednie do środowisk, w których powietrze jest nasycone lepkimi lub tłustymi cząstkami albo zawiera agresywne substancje.

Funkcje (BACnet i regulacja)

• Zadawanie wartości: setpoint 0…100%
• Wartości rzeczywiste: przepływ (volume flow), pozycja oraz różnica ciśnień
• Tryby regulacji: regulacja przepływu (VAV) lub regulacja położenia (position control)
• Override control: Open / Close / Min / Max / Stop
• Monitorowanie zadania i tryb awaryjny: setpoint monitoring i backup mode
• Prędkości transmisji: 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 kbaud
• Terminacja: 120 Ω, elektronicznie przełączana

Parametryzacja (ustawienia wymagane przed uruchomieniem)

• Tryb pracy: VAV (setpoint steruje przepływem [%]) lub POS (setpoint steruje pozycją [%]); fabrycznie: VAV
• Kierunek otwierania: CW (R) / CCW (L); fabrycznie: CW (R)
• Adaptive positioning: Off / On (adaptacja rzeczywistego zakresu otwarcia do sygnału pozycji); fabrycznie: Off
• Vmax: 20…120% (fabrycznie 100%)
• Vmin: -20…100% (fabrycznie 0%)
• Vnom: 0…60 000 m³/h (wartość do wyświetlania; fabrycznie 100 m³/h)
• Vn: 1.0…3.16 (fabrycznie 1.00; parametr ustawiany przez OEM)
• Altitude: 0…5000 m (kroki co 500 m; korekcja wysokości dla czujnika różnicy ciśnień; fabrycznie 500 m)

Interfejs lokalny (HMI): przycisk i sygnalizacja LED

Obsługa przyciskiem

• Wyświetlenie aktualnego adresu: naciśnij przycisk < 1 s (adres wyświetlany w kolejności odwrotnej)
• Wejście w tryb adresowania: naciśnij przycisk > 1 s i < 5 s (czerwona LED świeci)
• Reset do ustawień fabrycznych: naciśnij przycisk > 10 s (pomarańczowa LED miga)

Kolory i wzory LED

• Zielona (ciągła): start
• Zielona (1 s on / 5 s off): praca bez błędów („life pulse”)
• Zielona (miganie): ruch na magistrali (bus traffic)
• Pomarańczowa (1 s on / 5 s off): wejście w backup mode
• Czerwona (ciągła): błąd mechaniczny / zablokowanie urządzenia
• Czerwona (szybkie miganie): błąd czujnika (zamienione rurki ciśnieniowe) lub „Invalid configuration”
• Czerwona (wolne miganie): błąd czujnika (wewnętrzny błąd odczytu)
• Czerwona (1 s on / 5 s off): błąd wewnętrzny

Komunikacja BACnet MS/TP (RS-485)

• Liczba węzłów: max. 32
• Zakres adresów: 0…128 (domyślnie: 1)
• Format transmisji: 1-8-N-1
• Max. master: 1…127 (domyślnie: 127)
• Device object ID: 0…4193404 (domyślnie: 10000)
• Baudrate: Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 kBaud (domyślnie: Auto)
• Terminacja: 120 Ω elektronicznie przełączana (domyślnie: Off)

Podłączenie elektryczne (przewody fabrycznie podłączone)

GDB181.1E/BA jest dostarczany z dwoma przewodami: zasilającym (czarna osłona) oraz komunikacyjnym (niebieska osłona).

• Długość przewodów: 0,9 m
• Zasilanie – 2 żyły: 2 x 0,75 mm²
• Komunikacja – 3 żyły: 3 x 0,75 mm²
• Interfejs serwisowy: listwa zaciskowa 7-pin, raster 2,00 mm

Oznaczenia żył (kolor / zacisk / funkcja)

• RD (czerwony) – G: napięcie systemowe AC 24 V
• BK (czarny) – G0: neutralny AC 24 V
• VT (fioletowy) – REF: referencja
• GY (szary) – +: Bus (BACnet MS/TP)
• PK (różowy) – -: Bus (BACnet MS/TP)

Napięcie na zaciskach G i G0 musi spełniać wymagania SELV lub PELV. Wymagane są transformatory bezpieczeństwa z podwójną izolacją zgodnie z EN 61558, przystosowane do pracy ciągłej (100%).

Dane techniczne

• Zasilanie: AC 24 V ±20% (SELV) / AC 24 V class 2 (US), 50/60 Hz
• Pobór mocy (50 Hz): 1 VA / 0,5 W (utrzymanie), 3 VA / 2,5 W (ruch)
• Czas przestawienia dla nominalnego kąta: 150 s (50 Hz) / 120 s (60 Hz)
• Kąt obrotu (nominalny / maks.): 90° / 95° ±2°
• Moment nominalny: 5 Nm
• Moment maksymalny: < 7 Nm
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (EN 60730): III
• Wymiary (S x W x G): 71 x 158 x 61 mm
• Masa (bez opakowania): 0,6 kg

Czujnik różnicy ciśnień (wbudowany)

• Średnica wewnętrzna rurek podłączeniowych: 3…8 mm
• Zakres pomiarowy: 0…500 Pa
• Zakres pracy: 0…300 Pa
• Dokładność (23°C, 966 mbar, dopuszczalna pozycja montażu):
• • Punkt zerowy: ±0,2 Pa
  • Amplituda: ±4,5% wartości mierzonej
  • Dryft: ±0,1 Pa/rok
• Maks. dopuszczalne ciśnienie robocze: 3000 Pa
• Maks. dopuszczalne przeciążenie jednostronne: 3000 Pa

Dane montażowe (wał i warunki pracy)

• Miejsce montażu: wewnątrz budynków
• Temperatura pracy: 0…50°C
• Wilgotność: 5…95% r.h. (bez kondensacji)
• Obsługiwane wały napędowe:
• • okrągły: 8…16 mm
  • okrągły (z elementem centrującym): 8…10 mm
  • kwadratowy: 8…12,8 mm
  • sześciokątny: 8…14 mm
  • 15 mm: działa tylko z funkcją form fit
• Minimalna długość wału: 30 mm
• Maks. twardość wału: < 300 HV

Konserwacja

• Urządzenie jest bezobsługowe (maintenance-free).
• Nie otwierać sterownika.
• Przed uruchomieniem sterownik VAV musi być prawidłowo dopasowany do skrzynki VAV.

Podsumowanie

Siemens GDB181.1E/BA to kompaktowe rozwiązanie do sterowania przepustnicą i regulacji przepływu powietrza w układach CAV/VAV, z komunikacją BACnet MS/TP, wbudowanym pomiarem różnicy ciśnień oraz pełnym zestawem danych diagnostycznych (m.in. przepływ, pozycja i dp). Moment 5 Nm, stopień ochrony IP54, nastawnik ręczny i sprzężenie zwrotne położenia ułatwiają integrację, uruchomienie oraz niezawodną eksploatację w automatyce budynkowej.
