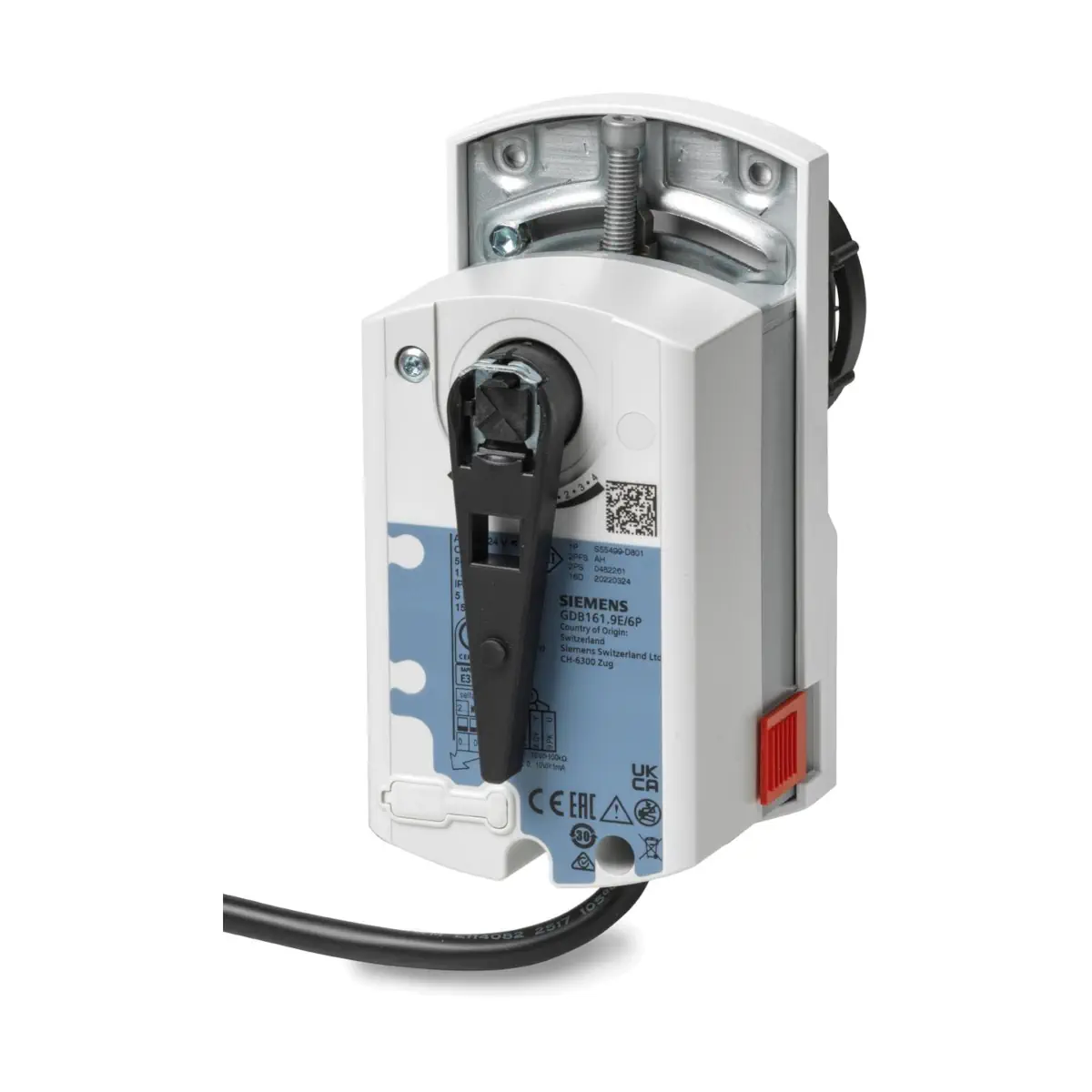

GDB161.9H/6P Siłownik elektromechaniczny do sześciodrogowych zaworów kulowych, 5Nm, 0/2..10 V, 24V AC / 24..48V DC, 150s, kabel 5m, mechaniczna nastawa Vmax

GDB161.9H/6P to elektromotoryczny siłownik obrotowy Siemens ACVATIX™ o momencie 5 Nm, przeznaczony do sterowania 6-drogowymi zaworami kulowymi VWPG51.. (6-port PICV) w instalacjach HVAC. Wersja /6P umożliwia ręczne nastawienie maksymalnych przepływów grzania i chłodzenia za pomocą śrub na siłowniku, a następnie automatycznie dopasowuje zakres sterowania poprzez samokalibrację. Model GDB161.9H/6P jest fabrycznie okablowany przewodem o długości 5 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GDB161.9H/6P
• Typ: siłownik obrotowy do 6-drogowych zaworów kulowych (6-port)
• Zastosowanie: instalacje grzewcze, wentylacyjne i klimatyzacyjne (HVAC)
• Współpraca z zaworami: VWPG51.. (6-port PICV)
• Sterowanie: modulacyjne DC 0…10 V lub DC 2…10 V
• Zasilanie: AC 24 V ±20%, 50/60 Hz lub DC 24…48 V ±20%
• Moment nominalny: 5 Nm
• Kąt obrotu nominalny: 90° (maks. mechanicznie 95° ±2°)
• Czas przestawienia (90°): 150 s
• Ręczne nastawy maks. przepływów (grzanie/chłodzenie): 2 śruby nastawcze na siłowniku
• Samokalibracja po nastawach: uruchamiana przełącznikiem DIP
• Funkcja bezpieczeństwa (tryb 2…10 V): dla sygnału Y = 0 V siłownik jedzie do pozycji zamkniętej 45°
• Wskaźnik położenia: mechaniczny wskaźnik kąta / dźwignia
• Wyjście położenia: DC 0…10 V proporcjonalne do kąta obrotu
• Silnik: bezszczotkowy DC (praca niezależna od obciążenia)
• Odporność: brak potrzeby wyłączników krańcowych, odporność na przeciążenia, zatrzymanie na ograniczniku
• Stopień ochrony obudowy: IP54
• Przewód przyłączeniowy: 5 m (przekrój 0,75 mm²)

Zastosowanie

Siłownik GDB161.9H/6P jest przeznaczony do współpracy z serią VWPG51.. – 6-drogowymi zaworami kulowymi PICV (PN25) w układach ogrzewania i chłodzenia. Obsługiwane wykonania zaworów obejmują m.in.:

• VWPG51.15.. – przyłącze G ¾", 35…1200 l/h, DN15, Δp_max 400 kPa
• VWPG51.20.. – przyłącze G 1", 460…4250 l/h, DN20, Δp_max 400 kPa

Funkcje i działanie

Sterowanie modulacyjne i kierunek obrotu

• Siłownik współpracuje z regulatorami modulacyjnymi w zakresie 0…10 V lub 2…10 V.
• Kierunek obrotu (CW/CCW) zależy od nastawy przełącznika DIP oraz sygnału pozycjonującego.
• Siłownik pozostaje w osiągniętym położeniu, gdy sygnał sterujący jest stały lub gdy zaniknie napięcie zasilania.

Ręczne nastawy maksymalnych przepływów (wersja /6P) i samokalibracja

• Maksymalne przepływy dla chłodzenia i grzania można ograniczyć poprzez nastawę dwóch śrub na siłowniku (ograniczenie kąta obrotu).
• Po włączeniu zasilania aktywuje się samokalibrację przełącznikiem DIP – siłownik automatycznie rozpoznaje nowe położenia i dopasowuje do nich zakres sterowania.
• Strefa martwa (brak przepływu) jest stała i przypisana do pozycji 45° (nie zmienia się po nastawach).

Wskazanie położenia

• Mechanicznie: wskaźnik kąta obrotu / dźwignia.
• Elektrycznie: generowane jest napięcie wyjściowe U = DC 0…10 V proporcjonalne do kąta obrotu (zależne od nastawy kierunku na DIP).

Ręczne przestawianie

• Ręczna zmiana położenia możliwa jest po odsprzęgleniu przekładni przyciskiem – siłownik można ustawić w zakresie 0°…90°.
• Do ręcznej regulacji: zasilanie wyłączone.
• Po zwolnieniu odsprzęglenia obecny sygnał z regulatora ma pierwszeństwo i ustala położenie.

Podłączenie elektryczne

• Zasilanie: G (1, czerwony) – AC 24 V / DC 24…48 V, G0 (2, czarny) – neutralny
• Wejście sterujące: Y (8, szary) – sygnał DC 0/2…10 V
• Wyjście położenia: U (9, różowy) – DC 0…10 V
• Dopuszczalna długość linii sygnałowych: 10 m

Dane techniczne

• Napięcie zasilania: AC 24 V ±20% / DC 24…48 V ±20%
• Pobór mocy (praca): 2,1 VA / 1,2 W
• Pobór mocy (podtrzymanie): 0,7 W
• Moment nominalny: 5 Nm
• Maks. moment (zablokowanie): 10 Nm
• Minimalny moment trzymający: 5 Nm
• Kąt obrotu: 90° (maks. 95° ±2°)
• Czas przestawienia 90°: 150 s
• Poziom mocy akustycznej: 28 dB(A)
• Stopień ochrony: IP54
• Klasa izolacji: III
• Dopuszczalna temperatura medium w zaworze (w kombinacji z siłownikami GDB..): 0…120°C
• Warunki otoczenia (praca): -32…55°C, < 95% r.h. (bez kondensacji), montaż wewnątrz – miejsce chronione przed warunkami atmosferycznymi
• Materiał obudowy: tworzywo wzmocnione włóknem szklanym (trudnopalne, bez bromu i chloru)
• Masa (bez opakowania): 0,69 kg
• Wymiary (szer. x wys. x gł.): 101,2 x 143,2 x 112,4 mm

Montaż

• Montaż siłownika i zaworu możliwy bezpośrednio w miejscu instalacji – bez specjalnych narzędzi i bez dodatkowej regulacji.
• Wymagana ochrona przed bezpośrednim słońcem i deszczem; stopień IP54 obowiązuje przy zamkniętej pokrywie.
• Siłowniki serii GDB161.9../..6.. są zalecane dla temperatur medium > 0°C; przy medium ≤ 0°C wał adaptera należy posmarować smarem silikonowym.

Podsumowanie

Siemens GDB161.9H/6P to kompaktowy, cichy i odporny na przeciążenia siłownik obrotowy 5 Nm do 6-drogowych zaworów VWPG51.. (PICV). Sterowanie modulacyjne 0/2…10 V, zasilanie AC 24 V / DC 24…48 V, przewód 5 m oraz możliwość ręcznego ograniczenia maksymalnych przepływów (grzanie/chłodzenie) ze samokalibracją sprawiają, że jest to wygodne rozwiązanie do precyzyjnej regulacji w nowoczesnych instalacjach HVAC.
