GDB141.9E Siłownik elektromechaniczny, 5 [Nm], 2-/3-stawny, 24 [V] AC/DC, 150 [s]

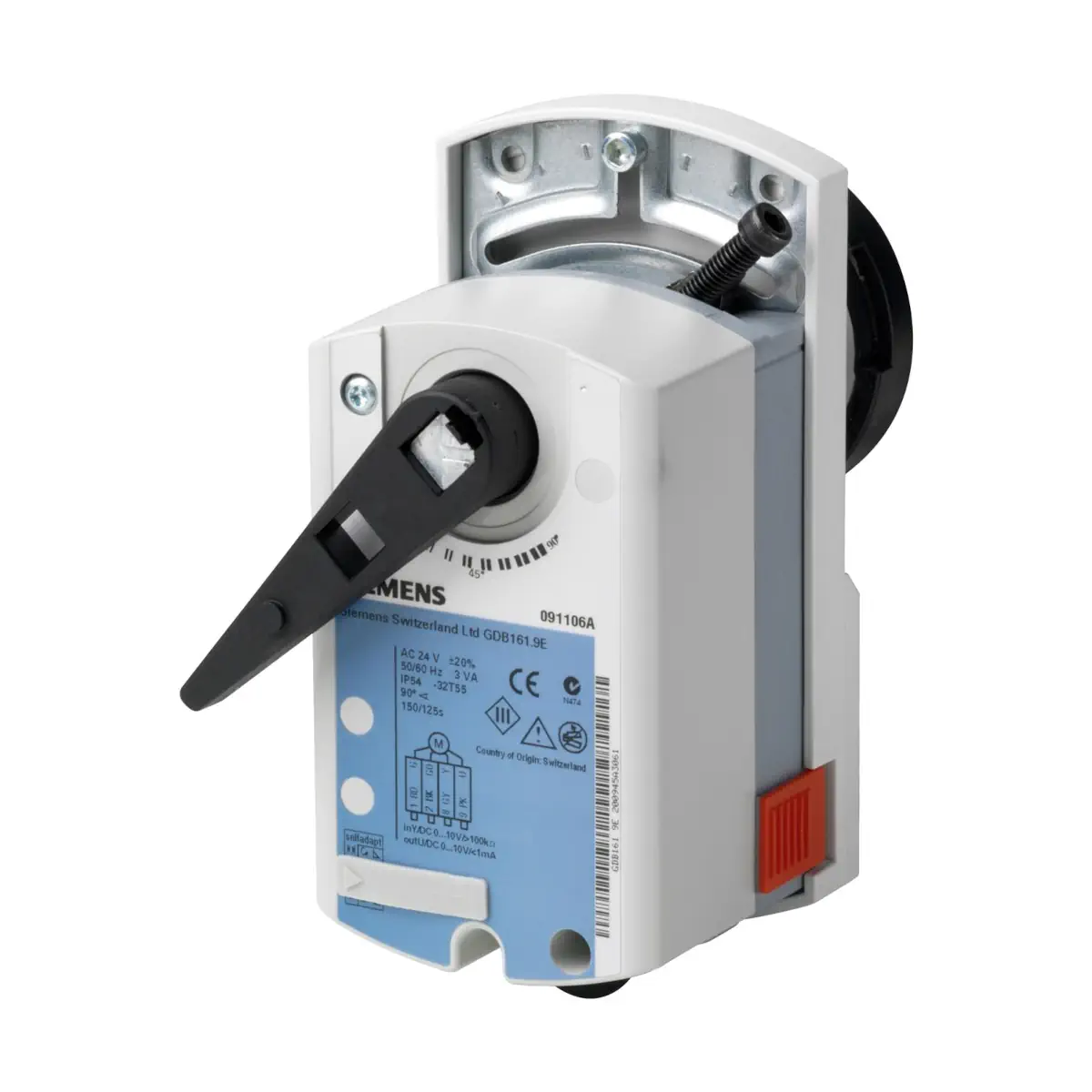

GDB141.9E to elektromechaniczny siłownik obrotowy Siemens ACVATIX™ o nominalnym momencie 5 Nm, przeznaczony do sterowania otwórz-zamknij oraz 3-stawnego zaworami kulowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik zasilany jest napięciem 24 V AC lub 24…48 V DC i dostarczany z fabrycznie zamontowanym kablem podłączeniowym 0,9 m.

Najważniejsze cechy

• Producent: Siemens (Smart Infrastructure)
• Model: GDB141.9E
• Nr magazynowy: S55499-D200
• Typ: siłownik obrotowy do zaworów kulowych
• Rodzaj sterowania: otwórz-zamknij / 3-stawne
• Nominalny moment obrotowy: 5 Nm
• Maks. moment (zablokowany): 10 Nm
• Minimalny moment trzymający: 5 Nm
• Nominalny kąt obrotu: 90°
• Czas przebiegu 90°: 150 s
• Poziom głośności: 28 dB(A)
• Stopień ochrony obudowy: IP54
• Silnik bezszczotkowy (DC) – trwała praca niezależnie od obciążenia
• Brak konieczności stosowania wyłączników krańcowych – odporność na przeciążenia i utrzymanie pozycji po osiągnięciu położenia krańcowego
• Bezobsługowa i cicha przekładnia zębata

Zastosowanie i kompatybilność

Siłownik GDB141.9E przeznaczony jest do współpracy z zaworami kulowymi Siemens w instalacjach HVAC:

• Regulacyjne przelotowe i trójdrogowe z przyłączami z gwintem wewnętrznym: VAI61.., VBI61.. (DN15…DN50)
• Regulacyjne przelotowe i trójdrogowe z przyłączami z gwintem zewnętrznym: VAG61.., VBG61.. (DN15…DN50)
• Odcinające i przełączające z przyłączami z gwintem wewnętrznym: VAI60.., VBI60.. (DN15…DN50)
• Odcinające i przełączające z przyłączami z gwintem zewnętrznym: VAG60.., VBG60.. (DN15…DN50)
• 6-drogowe regulacyjne z przyłączami z gwintem zewnętrznym: VWG41.. (DN10…DN20) – zastosowanie jako zawór kulowy przełączający

Funkcje i działanie

Sterowanie otwórz-zamknij / 3-stawne

• Siłownik może pracować w sterowaniu otwórz-zamknij lub 3-stawnym.
• Kierunek obrotu (zgodnie z ruchem wskazówek zegara cw lub przeciwnie ccw) zależy od rodzaju sterowania oraz ustawienia kierunku obrotu przełącznikiem DIL.
• Przy braku napięcia zasilającego siłownik pozostaje w ustalonej pozycji.
• Zalecana minimalna długość impulsu 500 ms dla sterowania 3-stawnego, aby zapewnić ciągłe i dokładne działanie.

Współpraca z zaworami kulowymi NC/NO (ustawienia podstawowe)

• Zawór kulowy NC (normalnie zamknięty): podstawowo Y1 – otwieranie, Y2 – zamykanie; przełącznik DIL 3 ustawiony na ccw.
• Zawór kulowy NO (normalnie otwarty): podstawowo Y1 – zamykanie, Y2 – otwieranie; przełącznik DIL 3 ustawiony na cw.

Wskazanie położenia i nastawa ręczna

• Wskazanie położenia: mechaniczne – kąt obrotu wskazywany wskaźnikiem położenia / dźwignią ręczną.
• Nastawa ręczna: możliwa po przesunięciu suwaka wysprzęglającego przekładnię (zakres 0°…90°).
• Do regulacji ręcznej należy odłączyć zasilanie.
• Możliwe jest mechaniczne ograniczenie kąta obrotu adaptera trzpienia za pomocą śruby nastawczej.

Podłączenie elektryczne (GDB141.9E)

• Zasilanie: 24 V AC / 24…48 V DC
• Kabel fabryczny: długość 0,9 m, przekrój żył 0,75 mm²
• Dopuszczalna długość linii sygnałowych: 300 m

• G (1, czerwony): potencjał systemowy 24 V AC / 24…48 V DC
• G0 (2, czarny): neutralny systemowy
• Y1 (6, fioletowy): sygnał sterujący – kierunek cw (GDB141.9E)
• Y2 (7, pomarańczowy): sygnał sterujący – kierunek ccw (GDB141.9E)

Dane techniczne

• Napięcie zasilające / częstotliwość: 24 V AC ±20% (19,2…28,8 V AC) / 50/60 Hz
• Napięcie zasilające (DC): 24…48 V DC ±20% (19,2…57,6 V DC)
• Pobór mocy (w ruchu): 2 VA / 1 W
• Pobór mocy (trzymanie): 0,5 W
• Nominalny moment obrotowy: 5 Nm
• Maks. moment (zablokowany): 10 Nm
• Minimalny moment trzymający: 5 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu (ograniczony mechanicznie): 95° ± 2°
• Czas przebiegu 90°: 150 s
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 0…120°C
• Poziom głośności: 28 dB(A)
• Stopień ochrony obudowy: IP54 (ochrona obowiązuje tylko z zamkniętą pokrywą)
• Klasa izolacji wg EN 60730: III
• Masa (bez opakowania): 0,69 kg

Warunki środowiskowe

• Praca: -32…+55°C, <95% r.h. (bez kondensacji), montaż wewnątrz budynku, chroniony przed czynnikami atmosferycznymi
• Transport: -32…+70°C, <95% r.h. (bez kondensacji)
• Składowanie: -32…+50°C, <95% r.h. (bez kondensacji)

Wyposażenie dodatkowe

• ASK77.3: zestaw montażowy do zaworów kulowych i siłowników GDBxx1.9E (wspornik montażowy, oś z tuleją i sprężyną, dźwignia ręczna z zatrzaskiem)
• ALJ100: adapter termiczny do zaworów kulowych

Podsumowanie

Siemens GDB141.9E to niezawodny siłownik obrotowy 5 Nm do sterowania otwórz-zamknij i 3-stawnego, przeznaczony do zaworów kulowych w instalacjach HVAC. Bezszczotkowy silnik, odporność na przeciążenia, mechaniczne wskazanie położenia, możliwość nastawy ręcznej oraz obudowa IP54 sprawiają, że jest to praktyczne rozwiązanie do strefowej regulacji i przełączania przepływu w instalacjach wodnych.
