GDB161.9H/6W Siłownik elektromechaniczny do sześciodrogowych zaworów kulowych, 5Nm, 0/2..10 V, 24V AC / 24..48V DC, 150s, kabel 5m

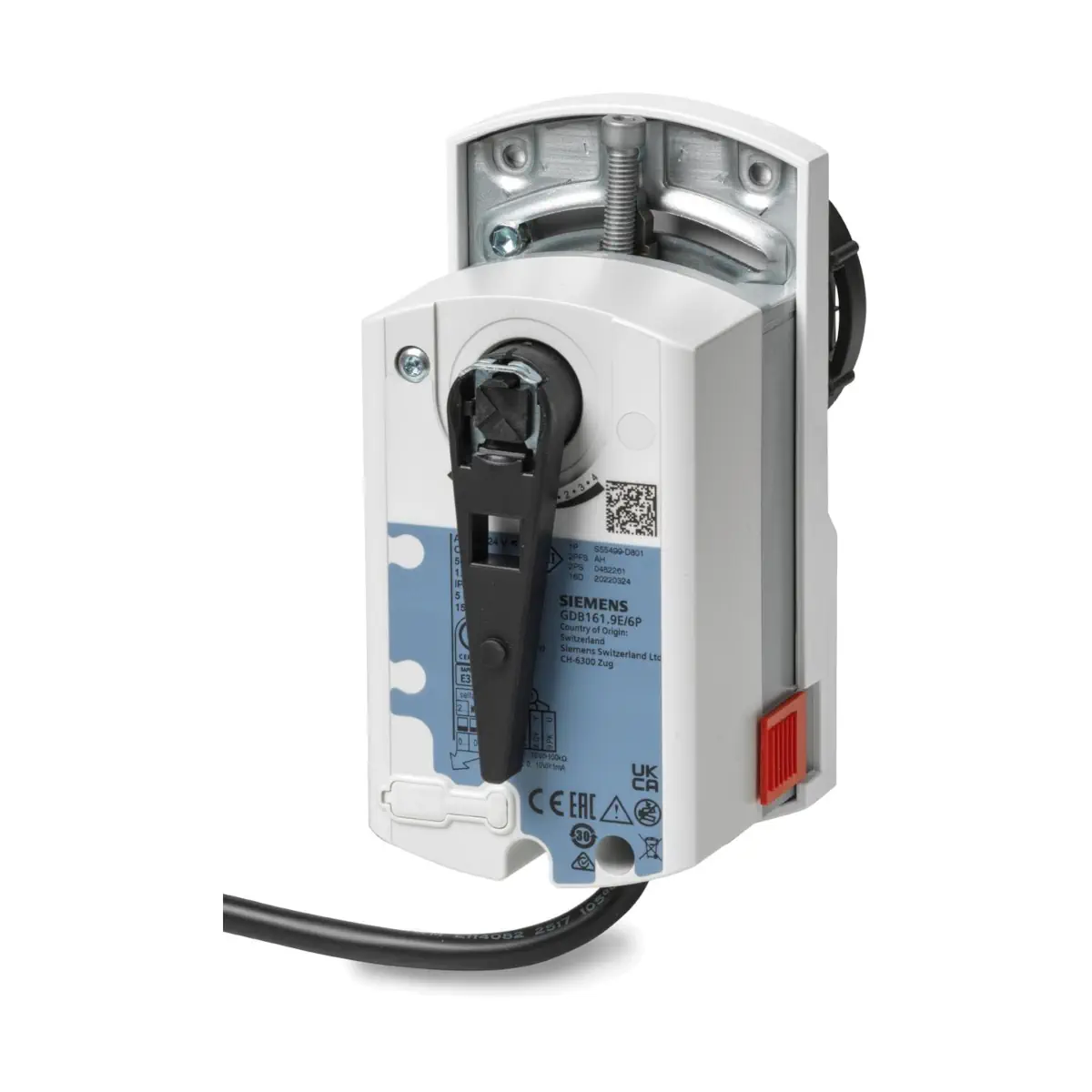

Siemens GDB161.9H/6W to elektromotoryczny siłownik obrotowy z serii ACVATIX™, przeznaczony do współpracy z 6-portowymi zaworami kulowymi w instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Siłownik realizuje sterowanie modulacyjne (sygnał DC 0/2…10 V) i pracuje z zasilaniem AC 24 V lub DC 24…48 V. Wersja H jest fabrycznie okablowana przewodem 5 m, co ułatwia montaż w szafach i na rozdzielaczach.

Najważniejsze cechy

• Producent: Siemens
• Model: GDB161.9H/6W
• Typ: siłownik obrotowy do 6-portowych zaworów kulowych
• Sterowanie: modulacyjne (DC 0/2…10 V)
• Moment znamionowy: 5 Nm
• Nominalny kąt obrotu: 90° (z pozycjonowaniem)
• Maksymalny kąt obrotu (ograniczenie mechaniczne): 95° ± 2°
• Czas przebiegu dla 90°: 150 s
• Silnik bezszczotkowy DC – niezawodna praca niezależnie od obciążenia
• Bez wyłączników krańcowych, odporny na przeciążenia, utrzymuje pozycję po dojechaniu do ogranicznika
• Ręczne przestawienie – przycisk rozsprzęglenia przekładni do ręcznej regulacji
• Sprzężenie zwrotne: wyjście DC 0…10 V proporcjonalne do kąta obrotu
• Przełącznik kierunku obrotu: DIP (CW / CCW)
• Stopień ochrony obudowy: IP54
• Przewód przyłączeniowy: 5 m, przekrój żył 0,75 mm²

Zastosowanie

Siłownik GDB161.9H/6W jest przeznaczony do pracy z 6-portowymi zaworami kulowymi Siemens:

• VWG4.. – 6-portowe zawory kulowe regulacyjne (PN16), medium: 5…90°C
• VWPG51.. – 6-portowe zawory kulowe regulacyjne niezależne od ciśnienia (PICV, PN25), medium: 5…90°C (dla tych zaworów – gdy nie jest wymagana ręczna nastawa maksymalnych przepływów na siłowniku)

Funkcje i działanie

Sterowanie modulacyjne DC 0/2…10 V

• Siłownik pozycjonuje zawór proporcjonalnie do sygnału wejściowego Y (DC 0/2…10 V).
• Po utrzymaniu stałej wartości sygnału siłownik pozostaje w osiągniętej pozycji.
• Po zaniku napięcia zasilania siłownik pozostaje w aktualnym położeniu.

Kierunek obrotu i przypisanie torów przepływu (zawory 6-port)

• Kierunek CCW (przeciwnie do ruchu wskazówek zegara): przy Y = 0 (2) V przepływ A–C = 100% (0°), a przy Y = 10 V przepływ B–C = 100% (90°).
• Kierunek CW (zgodnie z ruchem wskazówek zegara): przy Y = 0 (2) V przepływ B–C = 100% (0°), a przy Y = 10 V przepływ A–C = 100% (90°).
• Uwaga: domyślny kierunek obrotu siłownika to CCW.

Sprzężenie zwrotne położenia

• Mechaniczne: wskaźnik położenia / dźwignia ręczna (informacja o kącie obrotu).
• Elektryczne: wyjście U = DC 0…10 V proporcjonalne do kąta obrotu (zależne od ustawienia kierunku obrotu na DIP).

Funkcja „backup” dla trybu 2…10 V

• W trybie sterowania 2…10 V siłownik realizuje funkcję awaryjną: dla sygnału wejściowego Y = 0 V przestawia zawór do pozycji zamkniętej (45°).

Nastawa maksymalnych przepływów (dla VWPG51..)

• Dla siłownika GDB161.9H/6W maksymalne przepływy chłodzenia i grzania na zaworach VWPG51.. ustawia się poprzez ograniczenie sygnału napięciowego na poziomie regulatora lub termostatu (ograniczenie napięcia ogranicza kąt obrotu, a tym samym maksymalne przepływy).

Podłączenie elektryczne (przewód fabryczny)

• G (RD / czerwony): potencjał systemowy AC 24 V / DC 24…48 V
• G0 (BK / czarny): przewód neutralny
• Y (GY / szary): wejście sygnału sterującego (DC 0/2…10 V)
• U (PK / różowy): wyjście sygnału zwrotnego (DC 0…10 V)
• Dopuszczalna długość linii sygnałowych: do 10 m

Dane techniczne

• Zasilanie (SELV/PELV): AC 24 V ±20%, 50/60 Hz lub DC 24…48 V ±20%
• Pobór mocy (praca): 2,1 VA / 1,2 W
• Pobór mocy (podtrzymanie): 0,7 W
• Moment znamionowy: 5 Nm
• Maks. moment (przy zablokowaniu): 10 Nm
• Minimalny moment trzymający: 5 Nm
• Czas przebiegu 90°: 150 s
• Dopuszczalna temperatura medium (z zaworem, z siłownikiem GDB..): 0…120°C
• Poziom mocy akustycznej: 28 dB(A)
• Wejście Y: pobór prądu 0,1 mA; rezystancja > 100 kΩ; histereza 45 mV; maks. dopuszczalne napięcie wejściowe DC 35 V (ograniczane do DC 10 V)
• Wyjście U: DC 0…10 V; maks. prąd wyjściowy DC ±1 mA
• Stopień ochrony: IP54
• Klasa izolacji: III
• Warunki pracy (wewnątrz, osłonięte): -32…55°C; wilgotność < 95% r.h. (bez kondensacji)
• Masa (bez opakowania): 0,69 kg
• Wymiary (W x H x D): 101,2 x 143,2 x 112,4 mm

Montaż i eksploatacja

• Montaż siłownika i zaworu możliwy bezpośrednio w miejscu instalacji – bez specjalnych narzędzi i bez dodatkowych regulacji.
• Siłownik jest przeznaczony do montażu wewnątrz, w miejscu chronionym przed warunkami atmosferycznymi (ochrona przed bezpośrednim słońcem i deszczem).
• IP54 obowiązuje tylko przy zamkniętej pokrywie oraz prawidłowym ułożeniu/przyłączeniu przewodu.
• Ręczna regulacja: możliwa w zakresie 0…90° po naciśnięciu suwaka rozsprzęglenia przekładni; do ręcznego przestawiania wymagane jest odłączenie zasilania.
• Zalecenie eksploatacyjne: siłowniki serii GDB161.9../..6.. są rekomendowane do pracy przy temperaturze medium > 0°C; gdy temperatura medium ≤ 0°C, adapter wału należy nasmarować smarem silikonowym.

Podsumowanie

GDB161.9H/6W to siłownik obrotowy 5 Nm do 6-portowych zaworów kulowych Siemens, z modulacją DC 0/2…10 V, zasilaniem AC 24 V / DC 24…48 V i fabrycznym przewodem 5 m. Bezszczotkowy napęd, odporność na przeciążenia, sygnał sprzężenia zwrotnego 0…10 V oraz wygodna ręczna nastawa sprawiają, że jest to solidne rozwiązanie do precyzyjnej regulacji przepływów grzania i chłodzenia w nowoczesnych układach HVAC.
