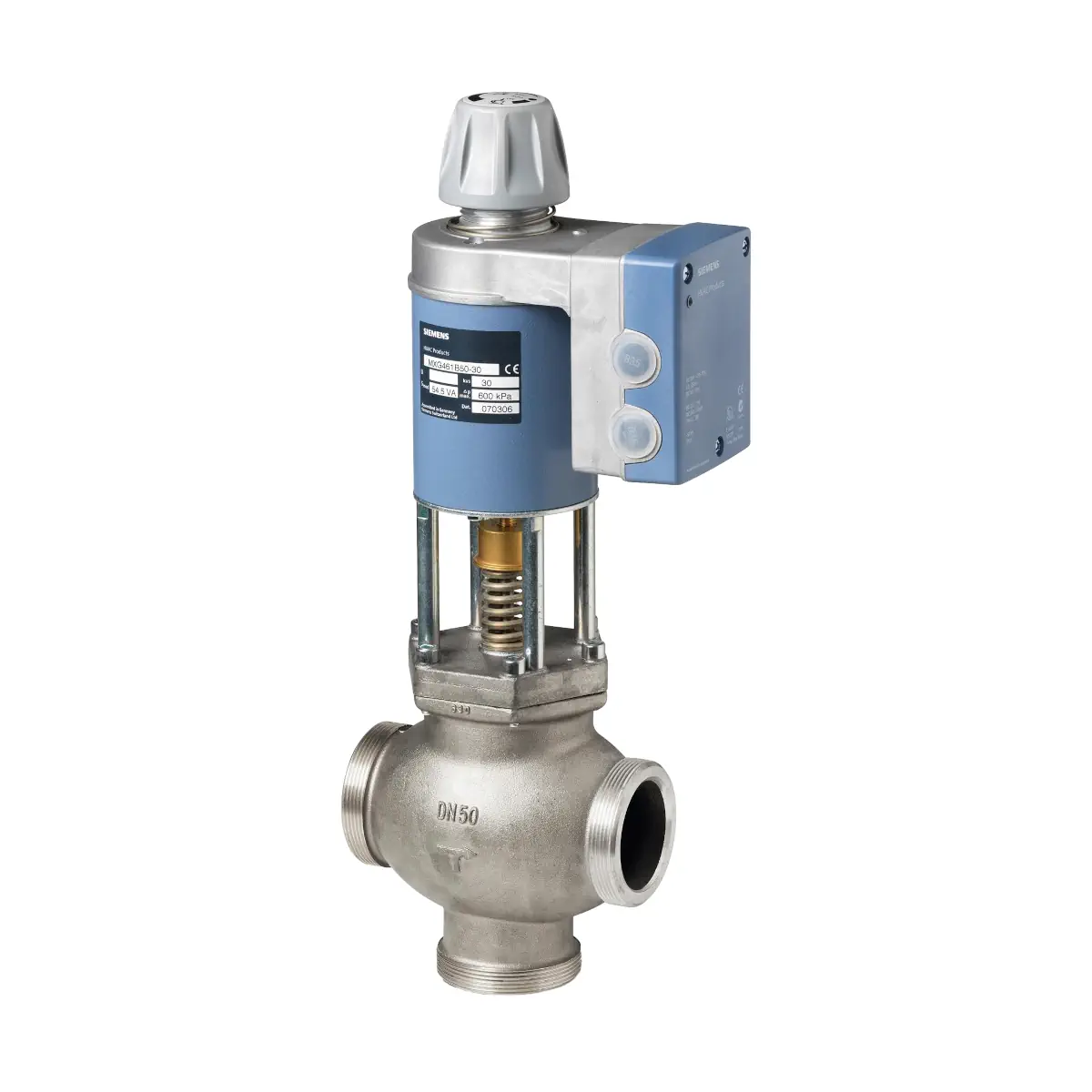

MXG462S50-30 Zawór mieszający/przelotowy ze stali nierdzewnej z siłownikiem magnetycznym, PN16, DN50, kvs 30 [m3/h], przyłącza G2¾B

Siemens MXG462S50-30 to precyzyjny zawór regulacyjny PN16 ze stali nierdzewnej (ACVATIX™) z fabrycznie zintegrowanym siłownikiem magnetycznym, przeznaczony do ciągłej regulacji w obiegach otwartych i zamkniętych o wysokich wymaganiach sterowania. Model w wykonaniu DN50 oferuje bardzo krótki czas przebiegu (< 2 s), wysoką rozdzielczość skoku (1 : 1000) oraz możliwość wyboru charakterystyki liniowej lub stałoprocentowej. Zasilanie 24 V AC / DC oraz wybierany sygnał sterujący 0/2...10 V DC lub 0/4...20 mA DC ułatwiają integrację z automatyką HVAC. W stanie bez zasilania sprężyna powrotna ustawia zawór w położeniu bezpiecznym: A → AB zamknięte.

Najważniejsze cechy

• Producent: Siemens
• Model: MXG462S50-30
• Seria: ACVATIX™
• Typ: zawór regulacyjny PN16 z siłownikiem magnetycznym (zintegrowany, niedemontowalny)
• Średnica nominalna: DN50
• k_vs: 30 m³/h
• Δp_max / Δp_S: 600 kPa / 600 kPa
• Czas przebiegu: < 2 s
• Rozdzielczość skoku: 1 : 1000
• Charakterystyka zaworu: liniowa lub stałoprocentowa (wybór przełącznikiem DIL)
• Zasilanie: 24 V AC ±20% (45…65 Hz) lub 20…30 V DC
• Sygnał sterujący Y: 0/2...10 V DC lub 0/4...20 mA DC
• Dodatkowe wejście: 0...20 V DC Phs z odcięciem fazy (do regulatorów Staefa)
• Sprężyna powrotna: w stanie bez zasilania A → AB zamknięte
• Pomiar skoku: beztarciowy, indukcyjny (ciągły)
• Funkcje: regulacja położenia, sygnał zwrotny położenia, sterowanie ręczne
• Wskaźnik stanu: dioda LED widoczna z zewnątrz
• Materiały części stykających się z czynnikiem: stal chromowo-niklowa (CrNi)

Zastosowanie

MXG462S50-30 jest przeznaczony do regulacji ciągłej w instalacjach grzewczych, chłodniczych i wentylacyjnych (HVAC), w obiegach otwartych i zamkniętych. Zawór jest dostarczany jako trójdrogowy i może pracować jako:

• zawór mieszający (zgodnie z kierunkiem przepływu A → AB),
• zawór przelotowy – po zaślepieniu króćca B (zaślepka ze stali CrNi z 3 uszczelkami jest dostarczana z zaworem).

Zawór nie może być stosowany jako rozdzielający. Należy przestrzegać kierunku przepływu A → AB.

Funkcje i działanie

Szybka regulacja i sprzężenie zwrotne

• Sygnał sterujący jest przetwarzany w elektronice na sygnał z odcięciem fazy, który wytwarza pole magnetyczne w uzwojeniu i przemieszcza zworę, bezpośrednio poruszając elementem zamykającym zaworu.
• Położenie trzpienia jest mierzone indukcyjnie w sposób ciągły, a wewnętrzny regulator położenia szybko koryguje pozycję zaworu przy zakłóceniach.
• Skok zaworu jest proporcjonalny do sygnału sterującego.

Sprężyna powrotna (położenie bezpieczne)

• Po przerwaniu sygnału sterującego lub po awarii/wyłączeniu zasilania sprężyna powrotna automatycznie zamyka kanał A → AB.

Sterowanie ręczne (pokrętło)

• AUTO: praca automatyczna; dioda LED świeci na zielono.
• MANUAL: po wciśnięciu i obrocie zgodnie z ruchem wskazówek zegara możliwe ręczne otwarcie kanału A → AB do położenia między 80 a 90% (zielona LED miga).
• OFF: po wciśnięciu i obrocie przeciwnie do ruchu wskazówek zegara siłownik zostaje wyłączony, a zawór zamknięty (zielona LED miga).

Kalibracja i sygnalizacja LED

• Kalibracja jest wymagana m.in. po wymianie modułu elektronicznego lub po obróceniu siłownika o 180° (pokrętło w położeniu AUTO).
• Kalibracja uruchamiana jest przez zwarcie styków w otworze kalibracyjnym; zawór wykonuje pełny skok i zapamiętuje położenia krańcowe (zielona LED miga ok. 10 s).
• Zielona LED: świeci – praca normalna; miga – kalibracja lub tryb ręczny.
• Czerwona LED: świeci – błąd kalibracji lub błąd wewnętrzny; miga – awaria zasilania / nieprawidłowa polaryzacja DC.

Podłączenie elektryczne i okablowanie

• Zalecane połączenie: 4-żyłowe (dla zasilania DC – obowiązkowo 4-żyłowe).
• Doprowadzenie kabla: 2 × Ø 20,5 mm (pod M20).
• Zaciski: śrubowe do przewodów do 4 mm²; minimalny przekrój przewodu 0,75 mm².
• Stopień ochrony IP31 obowiązuje tylko z zastosowanym dławikiem kablowym M20 (nie jest zawarty w dostawie).
• Wejścia/wyjścia: zasilanie 24 V AC / 20…30 V DC, wejście Y, masa M (= G0), wyjście zwrotne U, wejście nadrzędne Z, dwa zaciski dla Phs (galwanicznie izolowane, zamienne).

Sygnał zwrotny położenia U

• Ri > 500 Ω: U jako sygnał napięciowy 0/2...10 V DC
• Ri ≤ 500 Ω: U jako sygnał prądowy 0/4...20 mA DC

Sterowanie nadrzędne (wejście Z)

• Z niepodłączone: zawór sterowany sygnałem Y lub Phs
• Z połączone z G: kanał A → AB całkowicie otwarty
• Z połączone z G0: kanał A → AB zamknięty

Dane techniczne (MXG462S50-30)

• Ciśnienie nominalne: PN16
• Dopuszczalne ciśnienie robocze: 1,6 MPa (16 bar)
• DN / przyłącza: DN50, G 2¾B (gwint zewnętrzny), Rp 2 (gwint wewnętrzny)
• k_vs: 30 m³/h
• Δp_max: 600 kPa
• Δp_S: 600 kPa
• Charakterystyka: liniowa lub stałoprocentowa (wybór DIL)
• Poziom nieszczelności (Δp = 0,1 MPa): A → AB < 0,05% k_vs; B → AB < 0,2% k_vs (zależne od warunków pracy)
• Dopuszczalne czynniki: woda chłodnicza, woda zimna i gorąca, woda ze środkami przeciwzamarzaniowymi; woda demineralizowana na zapytanie
• Temperatura czynnika: -20…130 °C
• Tryb sterowania: ciągły
• Histereza typowa: 3%
• Pozycja montażu: pionowa do poziomej (uwaga na stopień ochrony)
• Stopień ochrony obudowy: IP31 (z dławikiem M20)
• Materiał korpusu: odlew ze stali CrNi (1.4409)
• Gniazdo / element wewnętrzny / grzybek: stal CrNi
• Uszczelnienie trzpienia: EPDM (pierścień O-ring)

Dane zasilania (siłownik)

• 24 V AC: 24 V AC ±20% (SELV), 45…65 Hz
• 24 V DC: 20…30 V DC
• Typowy pobór mocy: 22 W
• Pobór w czuwaniu: < 1 W (zawór zamknięty)
• Moc pozorna: 65 VA
• Minimalna moc transformatora: 100 VA
• Wymagany bezpiecznik: 6,3 A, wolnego działania
• Pobór prądu przy 24 V DC: 0,5 A / 4 A (maks.)

Montaż i instalacja

• Śrubunki podłączeniowe zgodne z ISO 49 / DIN 2950 muszą być dostarczone przez instalatora.
• Przyłącza gwintowane uszczelniać uszczelkami płaskimi (dostarczanymi z zaworem).
• Do uszczelniania połączeń gwintowych zaworu nie stosować pakuł konopnych.
• Nie wolno zakrywać siłownika izolacją termiczną.
• W obiegach otwartych zaleca się okresowe uruchomienie zaworu (2–3 razy w tygodniu) ze względu na ryzyko osadzania kamienia.
• W obiegach otwartych i zamkniętych zaleca się montaż filtra zanieczyszczeń przed zaworem.

Wyposażenie dodatkowe i serwis

• Z366: podgrzewacz trzpienia do czynników o temperaturze < 0 °C, 24 V AC/DC, 10 W.
• ASE12: zamienny moduł elektroniczny (w przypadku uszkodzenia elektroniki zaworu).

Wymiary i masa

• L1: 170 mm
• L2: 93,5 mm
• L3 (przy zastosowaniu jako zawór przelotowy): 108 mm
• H: 402 mm
• E: 100 mm
• F: 125 mm
• Masa: 18,6 kg (z opakowaniem)

Podsumowanie

MXG462S50-30 to szybki i bardzo precyzyjny zawór regulacyjny PN16 / DN50 ze stali nierdzewnej, przeznaczony do wymagających aplikacji HVAC. Czas przebiegu < 2 s, rozdzielczość 1 : 1000, wybieralna charakterystyka oraz zasilanie 24 V AC/DC z obsługą sygnałów 0/2...10 V i 0/4...20 mA zapewniają stabilną regulację i łatwą integrację z automatyką. Sprężyna powrotna zamykająca A → AB, sygnalizacja LED, pomiar indukcyjny skoku i sterowanie ręczne ułatwiają uruchomienie oraz bezpieczną eksploatację.
