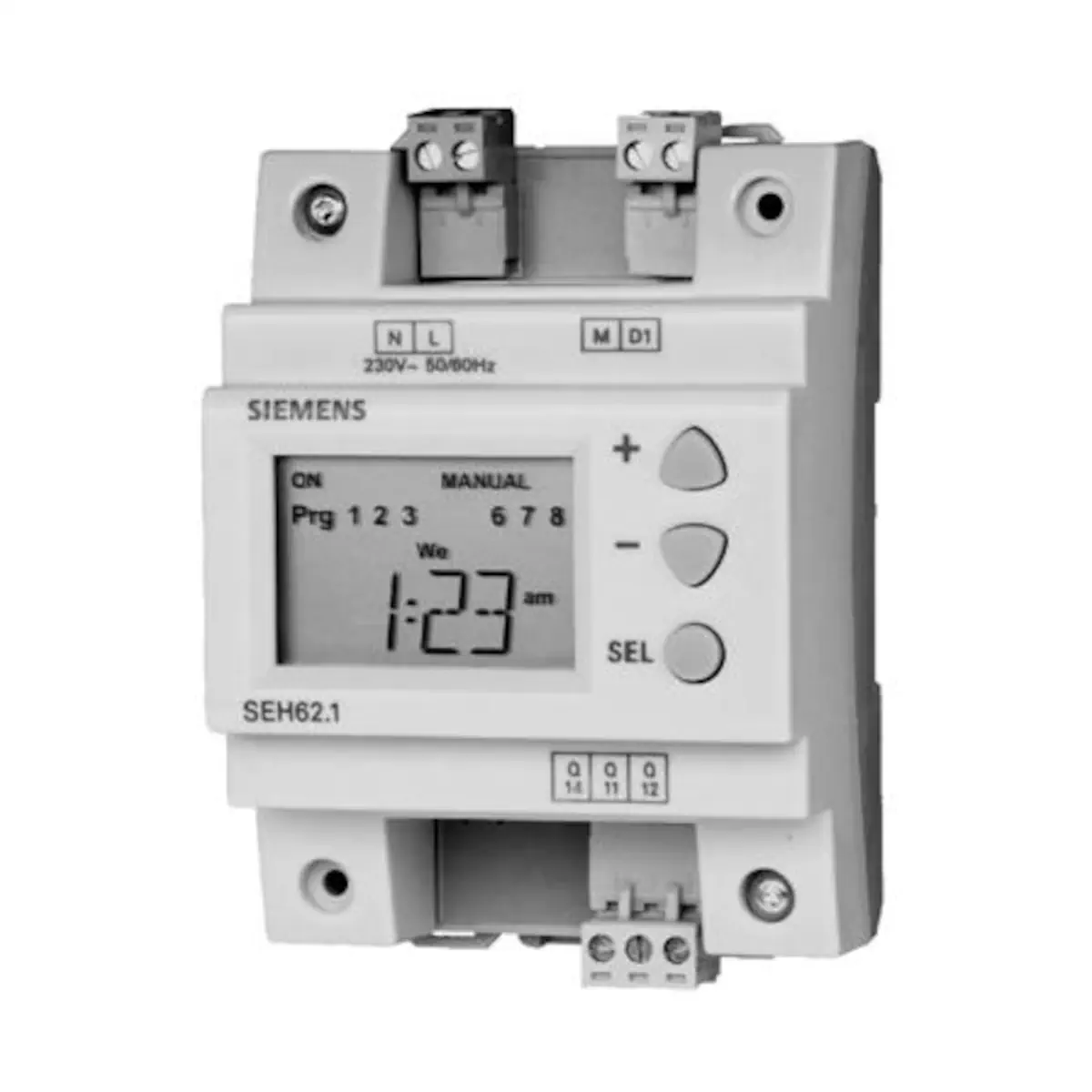

SEH62.1 Programator czasowy, 8 programów przełączania, wyjście przekaźnikowe 24..240 [V] AC

SEH62.1 to cyfrowy programator czasowy firmy Siemens, przeznaczony do automatycznego włączania i wyłączania instalacji oraz sterowania okresami obniżonej temperatury (noc, weekend) w systemach grzewczych i innych instalacjach budynkowych. Wyposażony w wbudowany zegar odliczający, duży wyświetlacz LCD, prostą obsługę trzema przyciskami oraz możliwość montażu na szynie DIN, idealnie nadaje się do zabudowy w rozdzielnicach i szafach sterowniczych.

Najważniejsze cechy

• Producent: Siemens
• Model: SEH62.1
• Typ urządzenia: cyfrowy programator czasowy (zegar sterujący)
• Zastosowanie: włączanie/wyłączanie instalacji oraz sterowanie okresami obniżonej temperatury w nocy lub w weekend
• Miejsce stosowania: wewnątrz pomieszczeń (zabudowa w szafie sterowniczej, obudowie lub za osłonami zacisków)
• Napięcie zasilania: 230 V AC –15…+15 %, 50/60 Hz
• Pobór mocy: 3,0 VA
• Tryby pracy: ręczny „ciągle włącz”, ręczny „ciągle wyłącz”, zegar odliczający, praca automatyczna wg programu czasowego
• Pamięć programu: do 8 okresów przełączania (załączenie/wyłączenie) dla jednego dnia lub jednego z 13 bloków dni
• Minimalny interwał przełączania: 1 minuta
• Podtrzymanie danych: ok. 72 godziny dzięki wbudowanemu kondensatorowi
• Podstawa czasu: kwarc, dokładność ok. ±1 s/dzień przy 20 °C
• Wyświetlacz: przejrzysty LCD 40 mm z linią czasu i wskazaniem stanu ON/OFF/AUTO/MANUAL
• Wejście binarne: M–D1, sterowanie 24 V DC, uruchamiane chwilowym zwarciem styku (start zegara odliczającego)
• Wyjście przekaźnikowe: styki bezpotencjałowe Q11, Q12, Q14; 24…250 V AC lub 24 V DC, do 6 A obciążenia rezystancyjnego
• Zmiana czasu lato/zima: szybka, uproszczona nastawa
• Sterowanie ręczne: przycisk „włącz/wyłącz” (SEL) z możliwością przejścia w tryb ręczny
• Stopień ochrony obudowy: IP20
• Klasa bezpieczeństwa: II wg EN 60730
• Temperatura pracy: 0…+50 °C
• Wilgotność otoczenia (praca, transport, składowanie): < 95 % r.h.
• Kolor obudowy: górna część jasno-szara (RAL 7035), dolna część srebrno-szara (RAL 7001)
• Podłączenie przewodów: zaciski śrubowe, przewody min. Ø 0,5 mm; maks. 2 × 1,5 mm² lub 2,5 mm²
• Masa (z opakowaniem): ok. 0,3 kg

Zastosowanie

Programator SEH62.1 służy do czasowego sterowania instalacjami elektrycznymi w budynkach, m.in.:

• okresowego włączania i wyłączania instalacji (np. grzewczych, oświetleniowych, pomocniczych),
• sterowania okresami obniżonej temperatury w systemach ogrzewania (tryb nocny, weekendowy),
• realizacji programów tygodniowych z przypisaniem czasów pracy do pojedynczych dni lub bloków dni.

Urządzenie przeznaczone jest do montażu w szafach sterowniczych, rozdzielnicach lub obudowach ochronnych, w suchych pomieszczeniach wewnętrznych.

Funkcje i działanie

Tryby pracy

• Tryb ręczny – ciągle „włącz”: przekaźnik wyjściowy trwale załączony, niezależnie od programu czasowego.
• Tryb ręczny – ciągle „wyłącz”: przekaźnik wyjściowy trwale wyłączony.
• Zegar odliczający: po uruchomieniu pracuje jako czasowy licznik odliczający zadaną wartość.
• Praca automatyczna: sterowanie wyjściem zgodnie z zaprogramowanymi okresami przełączania.

Mikroprocesor automatycznie porządkuje czasy przełączania w kolejności chronologicznej, zapewniając prawidłową realizację programu dobowego i tygodniowego.

Zegar odliczający i wejście binarne

• Chwilowe zwarcie styku M–D1 powoduje włączenie zegara odliczającego.
• Wejście binarne D1 pracuje przy napięciu sterującym 24 V DC i poborze prądu ok. 8 mA.
• Wymagany jest impuls chwilowego zwarcia styku do aktywacji funkcji.

Podtrzymanie danych i praca przy zaniku zasilania

• Energia do podtrzymania pamięci programu magazynowana jest w kondensatorze.
• Przy zaniku zasilania 230 V AC programator zachowuje dane przez ok. 72 godziny po uprzedniej dobowej pracy.
• W czasie pracy z podtrzymania program jest kontynuowany, natomiast przekaźnik pozostaje w położeniu normalnym (spoczynkowym lub w nim pozostaje).

Wyświetlacz LCD

Duży wyświetlacz LCD 40 mm prezentuje wszystkie kluczowe informacje o stanie i konfiguracji programatora:

• wybrany program (Prg 1…8),
• dzień tygodnia (Su, Mo, Tu, We, Th, Fr, Sa),
• linia czasu/nastaw (godzina aktualna lub parametr nastawiany),
• linia stanu z aktualnym trybem: ON, OFF, AUTO, MANUAL,
• wskazanie aktywnego zegara odliczającego,
• wskazanie czasu w formacie am/pm (zgodnie z ustawieniami).

Programowanie i obsługa

• 3 przyciski obsługowe: SEL, +, −.
• Przycisk SEL: służy do wprowadzania i zapamiętywania nastaw oraz jako przycisk ręcznego przełączania włącz/wyłącz.
• Przyciski + / −: umożliwiają wybieranie pozycji menu i zmianę parametrów (czasów, dni, bloków dni itp.).
• Automatyczne wyjście z programowania: po ok. 60 s bezczynności wyświetlacz powraca do ekranu głównego.
• Programowanie bloków dni: każdy z maks. 8 okresów przełączania może być przypisany do pojedynczego dnia tygodnia lub jednego z 13 dostępnych bloków dni.
• Zmiana czasu lato/zima: realizowana za pomocą dedykowanej funkcji szybkiej korekty czasu.

Podłączenie elektryczne

• Zasilanie: 230 V AC (zaciski L, N).
• Wejście binarne: zaciski M, D1 – sterowanie 24 V DC, aktywacja przez chwilowe zwarcie styku.
• Wyjście przekaźnikowe: zaciski Q11, Q12, Q14 – styki bezpotencjałowe, dopuszczalne różne napięcia na obciążeniu:
  • Napięcie przełączane: 24…250 V AC lub 24 V DC,
  • Obciążenie rezystancyjne: maks. 6 A,
  • Obciążenie indukcyjne: maks. 3 A,
  • Minimalne obciążenie: 100 mA przy 5 V DC.
• Odstęp izolacyjny: pomiędzy zaciskami a szafą/obudową należy zachować co najmniej 8 mm.
• Instalację należy wykonać zgodnie z obowiązującymi przepisami elektrycznymi.

Montaż

• Programator SEH62.1 przeznaczony jest do stosowania wewnątrz pomieszczeń; zaciski muszą być zabezpieczone (osłony z tworzywa, zabudowa w szafie sterowniczej lub obudowie).
• Możliwości montażu:
  • Na szynie DIN (EN 50 022-35 × 7,5), długość min. 60 mm,
  • Na ścianie – za pomocą 2 wkrętów,
  • Na drzwiach szafy sterowniczej – z użyciem standardowych elementów (krótka szyna DIN, dystanse sześciokątne, podkładki, śruby),
  • W obudowie ochronnej ARG62.22 – wspólnie z innymi urządzeniami.
• Mikroprocesor jest chroniony przed typowymi polami elektromagnetycznymi, jednak nie należy montować urządzenia w bezpośrednim sąsiedztwie silnych źródeł zakłóceń (urządzenia indukcyjne).
• Urządzenia indukcyjne w instalacji powinny być wyposażone w tłumiki zakłóceń elektromagnetycznych (warystory lub układy RC).
• Zaciski podłączeniowe muszą pozostać łatwo dostępne.
• Należy zapewnić wystarczający przepływ powietrza, aby umożliwić odprowadzenie ciepła z urządzenia.

Dane techniczne

• Zasilanie: 230 V AC –15…+15 %, 50/60 Hz
• Pobór mocy: 3,0 VA
• Zakres temperatur pracy: 0…+50 °C (klasa klimatyczna 3K5 wg IEC 721-3-3)
• Temperatura transportu/składowania: −25…+70 °C (klasy 2K3 / 1K3 wg IEC 721)
• Wilgotność (praca, transport, składowanie): < 95 % r.h.
• Klasa bezpieczeństwa: II wg EN 60730
• Stopień ochrony obudowy: IP20 wg EN 60529
• Podstawa czasu: kwarc
• Pamięć programu: 8 programów przełączania na dzień lub blok dni (13 bloków do wyboru)
• Minimalny czas przełączania: 1 minuta
• Podtrzymanie pamięci: nominalnie 72 godziny po dobowej pracy
• Dokładność chodu zegara: ±1 s/dzień przy 20 °C
• Wyświetlacz: LCD 40 mm
• Wejście binarne D1: 24 V DC, 8 mA, sygnał w postaci chwilowego zwarcia styku
• Wyjście przekaźnikowe Q (bezpotencjałowe): 24…250 V AC lub 24 V DC; 6 A (obciążenie rezystancyjne), 3 A (indukcyjne); min. 100 mA przy 5 V DC
• Zaciski przyłączeniowe: zaciski śrubowe do przewodów min. Ø 0,5 mm, maks. 2 × 1,5 mm² lub 2,5 mm²
• Kolor obudowy: górna część – jasno-szary (RAL 7035), dolna część – srebrno-szary (RAL 7001)
• Masa (z opakowaniem): ok. 0,3 kg

Bezpieczeństwo i zgodność

• Dyrektywa EMC: 2004/108/EC
• Dyrektywa niskonapięciowa: 2006/95/EC
• Normy wyrobu: EN 60730-1, EN 60730-2-7 (automatyczne regulatory elektryczne do użytku domowego i podobnego – wymagania dla regulatorów czasowych)
• Kompatybilność elektromagnetyczna: emisja zakłóceń i odporność na zakłócenia zgodnie z EN 60730-1+A16, do zastosowań w środowiskach mieszkalnych i przemysłowych
• Przestrzeganie lokalnych przepisów bezpieczeństwa oraz zasad dotyczących pracy przy instalacjach 230 V AC jest obowiązkowe.

Podsumowanie

Siemens SEH62.1 to kompaktowy, niezawodny programator czasowy 230 V AC z kwarcową podstawą czasu, podtrzymaniem pamięci do 72 godzin oraz elastycznym programowaniem do 8 okresów przełączania na dzień lub blok dni. Czytelny wyświetlacz LCD, prosta obsługa trzema przyciskami, wyjście przekaźnikowe ze stykami bezpotencjałowymi oraz możliwość montażu na szynie DIN, na ścianie lub w obudowie ochronnej sprawiają, że SEH62.1 jest praktycznym rozwiązaniem do precyzyjnego sterowania czasowego instalacjami w budynkach.
