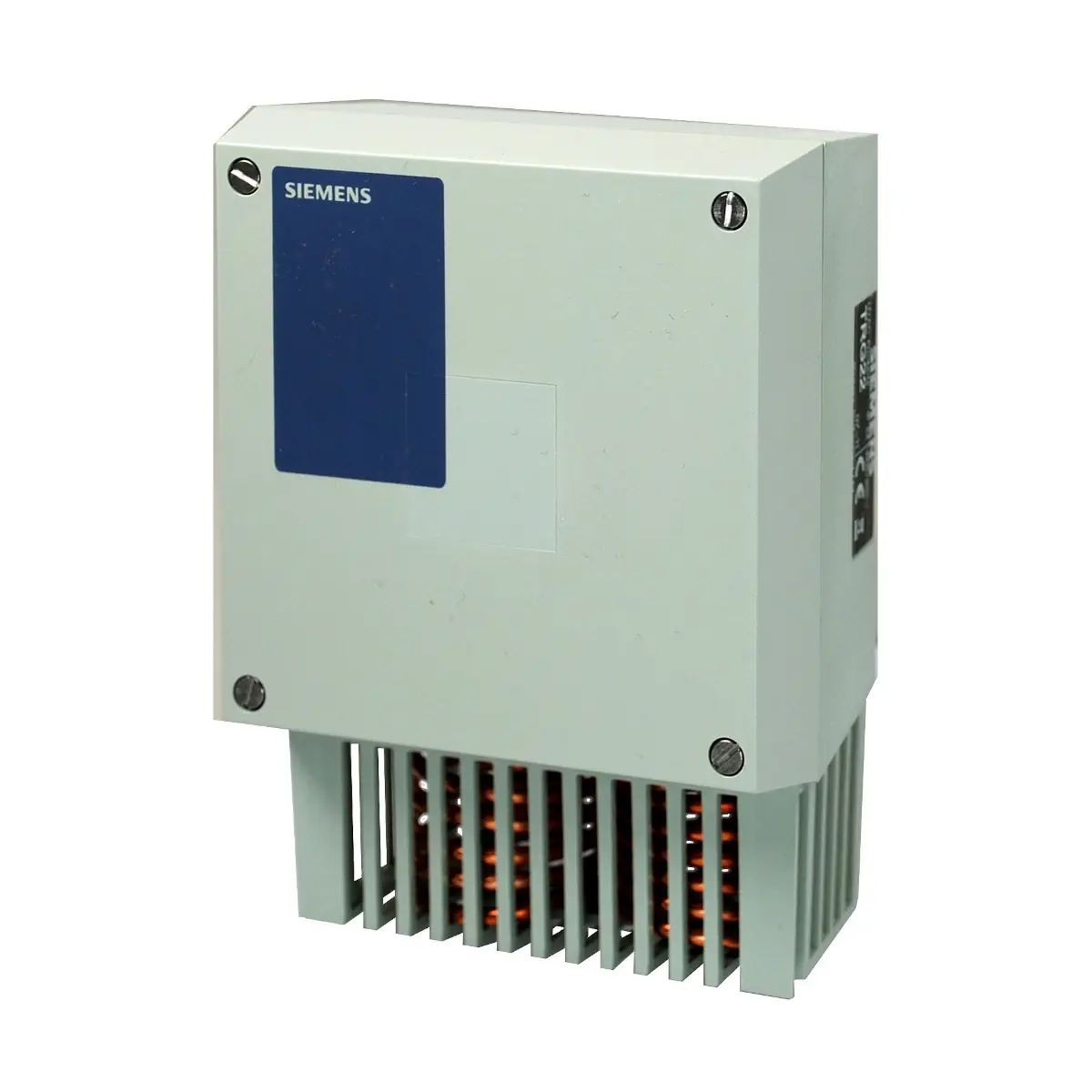

TRG22 Termostat pomieszczeniowy przemysłowy 2-stopniowy, nastawa -5..+50 [°C]

TRG22 to dwustopniowy termostat pomieszczeniowy (model przemysłowy) do regulacji i monitorowania temperatury w instalacjach komercyjnych i przemysłowych. Umożliwia nastawę temperatury w szerokim zakresie –5…+50 °C i wyposażony jest w dwa styki przełączające pracujące sekwencyjnie, z regulowanym interwałem między stopniami 2…12 K. Trwała obudowa z tworzywa sztucznego o stopniu ochrony IP54 pozwala stosować termostat również w pomieszczeniach o dużej wilgotności powietrza.

Najważniejsze cechy

• Producent: Siemens
• Model: TRG22
• Typ urządzenia: dwustopniowy termostat pomieszczeniowy, model przemysłowy
• Zakres nastawy temperatury: –5…+50 °C (wartość zadana XK, nastawiana)
• Wyjścia: 2 beznapięciowe styki przełączające SPDT
• Obciążalność styków: do 250 V AC, maks. 10 A (obciążenie rezystancyjne) / 2 A (indukcyjne), cosφ > 0,2
• Dwustopniowa praca sekwencyjna: dwa stopnie załączania z regulowanym odstępem temperatur
• Interwał przełączania ∆x: 2…12 K pomiędzy 1. i 2. stopniem, nastawiany
• Histereza przełączania ∆t: 2 K, stała (dla obu stopni)
• Czujnik: element z cieczą działający na zasadzie rozszerzalności cieplnej
• Stopień ochrony obudowy: IP54 (wg IEC529)
• Przepust kablowy: PG13.5
• Klasa bezpieczeństwa: I (VDE)
• Pozycja montażu: dowolna
• Temperatura otoczenia (praca): –30…+70 °C
• Waga (z opakowaniem): ok. 0,55 kg
• Zgodność: spełnia wymagania CE

Zastosowanie

Termostat pomieszczeniowy TRG22 przeznaczony jest do regulacji i monitorowania temperatury w pomieszczeniach w instalacjach komercyjnych i przemysłowych. Dzięki wzmocnionej, pyło- i bryzgoszczelnej obudowie IP54 może pracować także w pomieszczeniach o podwyższonej wilgotności powietrza.

Dwa sekwencyjne stopnie załączania pozwalają sterować dwoma stopniami urządzeń wykonawczych (np. dwoma poziomami mocy), zgodnie z rosnącą temperaturą w pomieszczeniu.

Funkcje i działanie

• Zasada pomiaru: czujnik temperatury z cieczą wykorzystuje rozszerzalność cieplną; przy wzroście temperatury ponad nastawioną wartość zadana element pomiarowy powoduje przełączenie styków.
• Dwustopniowa praca sekwencyjna: w modelu TRG22 oba styki przełączające załączają się kolejno (sekwencyjnie), w miarę wzrostu temperatury powyżej wartości zadanej.
• Interwał przełączania ∆x: różnica temperatur między zadziałaniem 1. i 2. stopnia może być ustawiona w zakresie 2…12 K, co pozwala dopasować progresję mocy do charakterystyki instalacji.
• Stała histereza: każdy stopień posiada stałą histerezę przełączania 2 K, zapewniając stabilną pracę bez częstego przełączania.
• Praca beznapięciowa: styki są beznapięciowe (potencjałowo odseparowane), dzięki czemu TRG22 może sterować różnymi obwodami przy zachowaniu dopuszczalnych parametrów elektrycznych.

Nastawy

• Wartość zadana temperatury (XK): regulowana w przedziale –5…+50 °C.
• Interwał przełączania między stopniami (∆x): regulowany w zakresie 2…12 K.
• Histereza przełączania (∆t): 2 K, wartość stała dla obu stopni (bez możliwości zmiany).
• Dostęp do nastaw: w celu dokonania zmiany nastaw należy zdjąć pokrywę termostatu (mocowaną na 2 wkręty).

Budowa

• Obudowa i pokrywa: wykonane z wytrzymałego tworzywa sztucznego, przystosowane do pracy w warunkach przemysłowych.
• Mocowanie pokrywy: za pomocą 2 wkrętów, co zabezpiecza nastawy przed przypadkową zmianą.
• Podstawa montażowa: demontowalna (element A), ułatwiająca montaż na ścianie.
• Przepust kablowy: w dolnej części obudowy zastosowano przepust PG13.5 do wprowadzenia przewodu.
• Stopień ochrony: IP54 – ochrona przed pyłem w ilościach zakłócających pracę urządzenia oraz przed bryzgami wody z dowolnego kierunku.

Montaż

• Termostat należy zamontować na ścianie, na wysokości ok. 1,5 m nad podłogą.
• Zachować co najmniej 0,5 m odległości od rogów pomieszczenia, aby zapewnić właściwą cyrkulację powietrza wokół termostatu.
• Unikać miejsc narażonych na bezpośrednie promieniowanie słoneczne, wpływ ciepła lub wilgoci (okolice drzwi, okien, kominów itp.).
• Nie montować w strefach o niedostatecznej cyrkulacji powietrza (we wnękach, za meblami, za zasłonami itp.).
• Pozycja montażu: dowolna – termostat może pracować w różnych orientacjach.

Podłączenie elektryczne

• Wyjście: 2 niezależne styki przełączające SPDT (dwa stopnie).
• Rodzaj styków: beznapięciowe, przełączające.
• Zaciski podłączeniowe: śrubowe, dla dwóch zestawów styków (pozycja styków określona dla stanu „zimno”).
• Maksymalne parametry elektryczne: 250 V AC, 10(2) A; napięcie względem ziemi do 250 V AC.
• Przy projektowaniu obwodów należy przestrzegać dopuszczalnych parametrów styków przełączających: 250 V AC / 10(2) A.

Dane techniczne

• Model: TRG22
• Typ: dwustopniowy termostat pomieszczeniowy
• Zakres nastawy temperatury (XK): –5…+50 °C
• Liczba stopni: 2 (styki przełączające pracujące sekwencyjnie)
• Interwał przełączania (∆x): 2…12 K, nastawiany między 1. a 2. stopniem
• Histereza przełączania (∆t): 2 K, stała dla obu stopni
• Wyjście: 2 styki przełączające SPDT, beznapięciowe
• Obciążalność styków: maks. 250 V AC; maks. 10 A (obciążenie rezystancyjne) / 2 A (indukcyjne), cosφ > 0,2
• Napięcie względem ziemi: do 250 V AC
• Pozycja montażu: dowolna
• Przepust kablowy: PG13.5
• Stopień ochrony: IP54 (wg IEC529)
• Klasa bezpieczeństwa: I (VDE)
• Temperatura otoczenia (praca / składowanie): –30…+70 °C
• Waga (z opakowaniem): ok. 0,55 kg
• Zgodność: spełnia wymagania CE

Podsumowanie

Siemens TRG22 to wytrzymały, dwustopniowy termostat pomieszczeniowy zaprojektowany do zastosowań komercyjnych i przemysłowych, również w pomieszczeniach o dużej wilgotności. Szeroki zakres nastawy –5…+50 °C, dwa sekwencyjne stopnie pracy z regulowanym interwałem 2…12 K, stała histereza 2 K oraz beznapięciowe styki przełączające o obciążalności 250 V AC / 10(2) A zapewniają elastyczną i niezawodną regulację temperatury w wymagających instalacjach. Solidna obudowa IP54, klasa bezpieczeństwa I oraz szeroki zakres temperatur otoczenia –30…+70 °C czynią TRG22 odpowiednim wyborem do pracy w trudnych warunkach środowiskowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania CE.
• Urządzenie posiada stopień ochrony IP54 oraz klasę bezpieczeństwa I (VDE).
• Termostat należy montować i podłączać zgodnie z instrukcją montażu producenta.
• Montaż, podłączenie i regulację należy wykonywać przy zachowaniu parametrów elektrycznych urządzenia. Styki przełączające: maks. 250 V AC / 10(2) A; napięcie względem ziemi: maks. 250 V AC.
• Urządzenie należy instalować w odpowiednim miejscu montażu: zalecana wysokość około 1,5 m nad podłogą i co najmniej 0,5 m od rogu pomieszczenia.
• Nie montować termostatu w miejscach narażonych na bezpośrednie promieniowanie słoneczne, wpływ ciepła lub wilgoci, w pobliżu drzwi, okien, kominów oraz w miejscach o niedostatecznej cyrkulacji powietrza, takich jak wnęki, przestrzenie za meblami lub za zasłonami.
• Zmiana nastaw odbywa się po zdjęciu pokrywy. Wartość zadana i interwał przełączania należy regulować wyłącznie zgodnie z dokumentacją producenta.
• Urządzenie zawiera rurkę kapilarną z niewielką ilością cieczy rozszerzalnej. Nie demontować, nie uszkadzać i nie rozszczelniać termostatu.
• Zużyte, wycofane z eksploatacji lub uszkodzone termostaty należy przekazać producentowi do bezpiecznej i przyjaznej środowisku utylizacji. Produkt traktować jako odpad niebezpieczny i postępować zgodnie z krajowymi przepisami dotyczącymi utylizacji odpadów niebezpiecznych.
• Ciecz rozszerzalna oznaczona na termostacie: toluen. Substancja wysoce łatwopalna; może grozić śmiercią po połknięciu i dostaniu się do dróg oddechowych; powoduje podrażnienie skóry; może wywoływać senność lub zawroty głowy; podejrzewa się jej szkodliwe działanie na dziecko w łonie matki; może powodować uszkodzenie narządów wskutek długotrwałego lub powtarzanego narażenia.
• W przypadku połknięcia: wypłukać usta, nie wywoływać wymiotów i zasięgnąć pomocy medycznej. W przypadku kontaktu ze skórą: umyć dużą ilością wody z mydłem. W razie złego samopoczucia zasięgnąć porady lub zgłosić się do lekarza.
