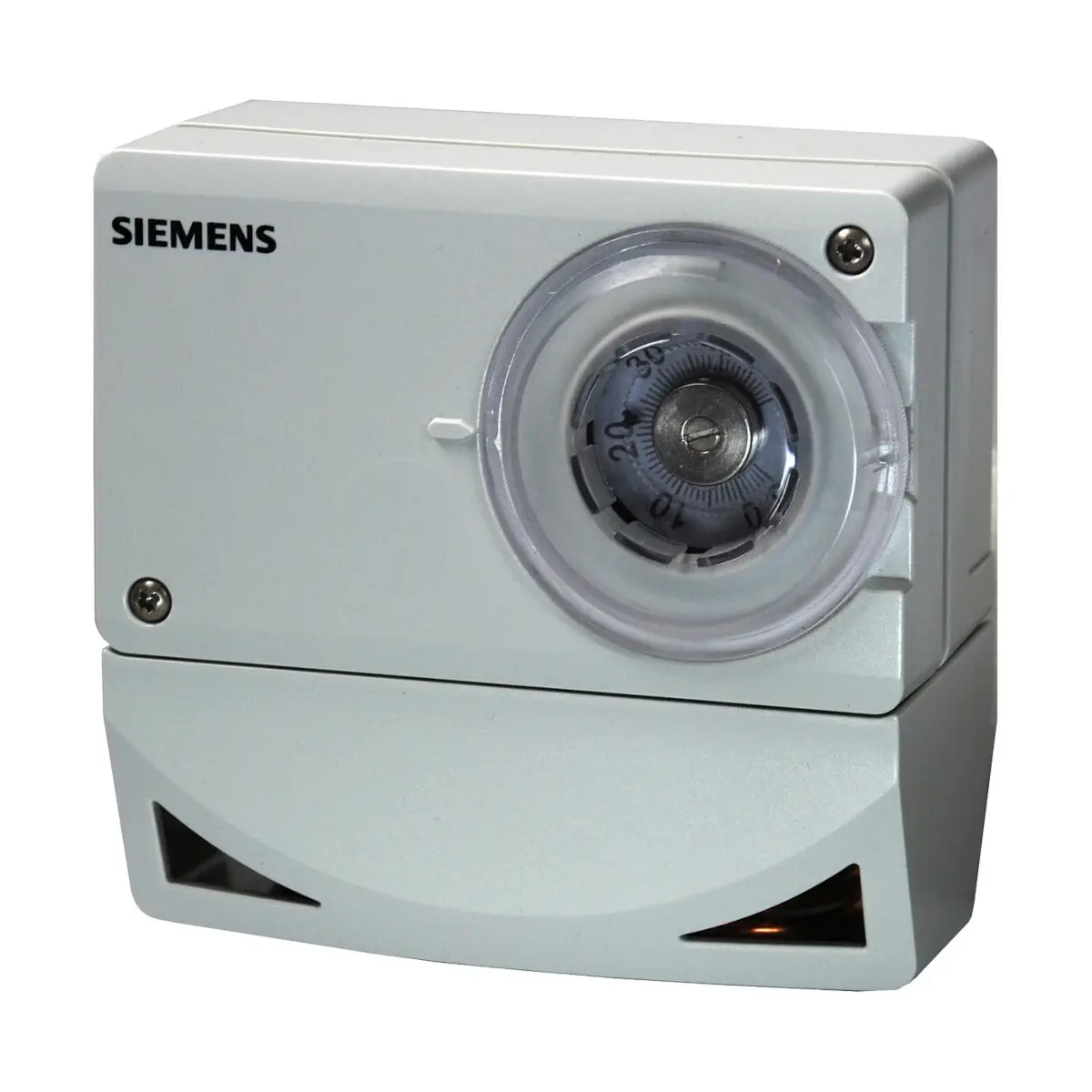

TRG2 Termostat pomieszczeniowy przemysłowy 1-stopniowy, nastawa -5..+50 [°C]

TRG2 to jednostopniowy, przemysłowy termostat pomieszczeniowy firmy Siemens do regulacji i monitorowania temperatury w instalacjach komercyjnych i przemysłowych. Umożliwia nastawę temperatury w szerokim zakresie –5…+50 °C i wyposażony jest w jeden beznapięciowy styk przełączający SPDT o obciążalności 250 V AC / 10(2) A. Trwała obudowa z tworzywa sztucznego o stopniu ochrony IP54 oraz szeroki zakres temperatury otoczenia do –30…+70 °C pozwalają na stosowanie termostatu również w pomieszczeniach o dużej wilgotności powietrza.

Najważniejsze cechy

• Producent: Siemens
• Model: TRG2
• Typ: jednostopniowy termostat pomieszczeniowy (model przemysłowy)
• Zastosowanie: regulacja i monitorowanie temperatury w instalacjach komercyjnych i przemysłowych, również w pomieszczeniach o dużej wilgotności powietrza
• Zakres nastaw temperatury (wartość zadana X_k): –5…+50 °C, nastawiany
• Wyjście: 1 beznapięciowy styk przełączający SPDT
• Obciążalność styków: maks. 250 V AC, 10 A obciążenie rezystancyjne / 2 A obciążenie indukcyjne, cosφ > 0,2
• Napięcie względem ziemi: maks. 250 V AC
• Histereza przełączania Δt: 0,7…6 K, nastawiana
• Pozycja montażu: dowolna
• Przepust kablowy: M16 x 1,5 – SW17
• Obudowa i pokrywa: tworzywo sztuczne, pokrywa mocowana 2 wkrętami
• Podstawa montażowa: demontowalna (element A zgodnie z rysunkiem wymiarowym)
• Stopień ochrony: IP54 wg IEC529
• Klasa bezpieczeństwa: I (VDE)
• Temperatura otoczenia (praca): –30…+70 °C maks.
• Masa (z opakowaniem): ok. 0,42 kg
• Zgodność: urządzenie spełnia wymagania oznakowania CE

Zastosowanie

Termostat pomieszczeniowy TRG2 przeznaczony jest do regulacji i monitorowania temperatury powietrza w pomieszczeniach. Dzięki trwałej konstrukcji i wysokiemu stopniowi ochrony może być stosowany w instalacjach komercyjnych i przemysłowych, a także w pomieszczeniach o dużej wilgotności powietrza. Zakres nastaw –5…+50 °C pozwala na zastosowanie zarówno w strefach ogrzewanych, jak i chłodzonych, wszędzie tam, gdzie wymagane jest niezawodne, mechaniczne przełączanie przy zadanej temperaturze.

Funkcje i działanie

Czujnik i sposób przełączania

• Czujnik pomiarowy w termostacie TRG2 działa zgodnie z zasadą rozszerzalności cieplnej cieczy.
• Przy wzroście temperatury w pomieszczeniu ponad ustawioną wartość zadaną termostat przełącza styk wyjściowy.
• Rozwiązanie mechaniczne zapewnia niezależność działania od zewnętrznego zasilania sterującego – styk jest beznapięciowy i przełącza tylko sygnał/obwód użytkownika.

Nastawy temperatury i histerezy

• Zakres nastaw temperatury: –5…+50 °C (wartość zadana X_k), regulowana pokrętłem pod pokrywą.
• Histereza przełączania Δt: 0,7…6 K, nastawiana – umożliwia dopasowanie różnicy temperatury pomiędzy załączeniem i wyłączeniem do wymagań instalacji.
• Aby zmienić nastawy (wartość zadaną i histerezę), należy zdjąć pokrywę termostatu.

Montaż

• Termostat TRG2 dostarczany jest z instrukcją montażu.
• Standardowo montuje się go na ścianie, na wysokości około 1,5 m nad podłogą oraz w odległości co najmniej 0,5 m od rogu pomieszczenia.
• Czujnik nie powinien być narażony na bezpośrednie promieniowanie słoneczne.
• Należy unikać montażu w miejscach mogących być pod wpływem dodatkowych źródeł ciepła lub wilgoci, takich jak drzwi, okna, kominy itp.
• Nie zaleca się instalacji w miejscach o niedostatecznej cyrkulacji powietrza (we wnękach, za meblami, za zasłonami itp.).
• Pozycja montażu: dowolna, co ułatwia dopasowanie do warunków zabudowy.
• Podstawa montażowa A może być zdemontowana, co ułatwia instalację zgodnie z rysunkiem wymiarowym.

Podłączenie elektryczne i zaciski

• Wyjście stanowi jeden styk przełączający SPDT, beznapięciowy.
• Zaciski podłączeniowe są ponumerowane 1, 2, 4 (pozycja styków w stanie „zimno” według schematu podanego przez producenta).
• Maksymalne napięcie względem ziemi: 250 V AC.
• Obciążalność styków: 250 V AC / 10(2) A (10 A obciążenie rezystancyjne, 2 A obciążenie indukcyjne, cosφ > 0,2).
• Przepust kablowy: M16 x 1,5 – SW17, zlokalizowany w dolnej części obudowy.
• Przy podłączaniu należy bezwzględnie przestrzegać parametrów styków przełączających: 250 V AC / 10(2) A.

Dane techniczne

• Model: TRG2
• Typ czujnika: czujnik cieczowy oparty na zasadzie rozszerzalności cieplnej cieczy
• Zakres nastaw temperatury (X_k): –5…+50 °C
• Histereza przełączania (Δt): 0,7…6 K, nastawiana
• Wyjście: 1 styk przełączający SPDT, beznapięciowy
• Obciążalność styków: maks. 250 V AC; 10 A obciążenie rezystancyjne / 2 A obciążenie indukcyjne (cosφ > 0,2)
• Napięcie względem ziemi: maks. 250 V AC
• Pozycja montażu: dowolna
• Przepust kablowy: M16 x 1,5 – SW17
• Obudowa / pokrywa: tworzywo sztuczne, pokrywa mocowana 2 wkrętami
• Stopień ochrony obudowy: IP54 wg IEC529
• Klasa bezpieczeństwa: I (VDE)
• Temperatura otoczenia (praca / składowanie): –30…+70 °C maks.
• Masa (z opakowaniem): ok. 0,42 kg
• Zgodność: urządzenie spełnia wymagania CE

Podsumowanie

Siemens TRG2 to solidny, mechaniczny termostat pomieszczeniowy w wykonaniu przemysłowym, z jednym beznapięciowym stykiem przełączającym SPDT 250 V AC / 10(2) A, regulowanym zakresem temperatury –5…+50 °C oraz nastawianą histerezą 0,7…6 K. Trwała obudowa z tworzywa, stopień ochrony IP54, szeroki zakres temperatury otoczenia i możliwość pracy w pomieszczeniach o dużej wilgotności powietrza sprawiają, że jest to niezawodne rozwiązanie do prostych, lokalnych funkcji załączania w instalacjach komercyjnych i przemysłowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania CE.
• Urządzenie elektryczne przeznaczone do pracy przy maks. 250 V AC. Należy bezwzględnie przestrzegać parametrów styków przełączających: 250 V AC / 10(2) A.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z instrukcją montażu producenta oraz przez osoby posiadające odpowiednie kwalifikacje.
• Przed rozpoczęciem montażu lub podłączenia należy upewnić się, że instalacja jest wykonana zgodnie z wymaganiami dla urządzeń klasy bezpieczeństwa I.
• Nie należy demontować ani uszkadzać termostatu. W urządzeniu znajduje się kapilara zawierająca niewielką ilość cieczy rozszerzalnej, która nie powinna zostać uwolniona.
• Zużyte, wycofane z eksploatacji lub uszkodzone termostaty należy przekazać producentowi lub do odpowiedniego punktu utylizacji jako odpad niebezpieczny, zgodnie z obowiązującymi przepisami krajowymi.
• Ciecz znajdująca się w urządzeniu jest oznaczona na termostacie. Dokumentacja wskazuje zagrożenia związane z toluenem: wysoce łatwopalna ciecz i pary; połknięcie i dostanie się przez drogi oddechowe może grozić śmiercią; powoduje podrażnienie skóry; może powodować senność lub zawroty głowy; podejrzewa się, że działa szkodliwie na dziecko w łonie matki; może powodować uszkodzenie narządów przy długotrwałym lub powtarzanym narażeniu.
• W przypadku połknięcia: wypłukać usta i nie wywoływać wymiotów. W przypadku kontaktu ze skórą: umyć dużą ilością wody z mydłem. W razie złego samopoczucia zasięgnąć porady lub zgłosić się pod opiekę lekarza.
• Termostat należy montować w miejscu nienarażonym na bezpośrednie promieniowanie słoneczne, z dala od źródeł ciepła i wilgoci, takich jak drzwi, okna czy kominy, oraz poza strefami o słabej cyrkulacji powietrza, np. we wnękach, za meblami lub zasłonami.
• Zalecany montaż na wysokości około 1,5 m nad podłogą i w odległości co najmniej 0,5 m od rogu pomieszczenia.
• Produkt posiada stopień ochrony IP54. Należy stosować urządzenie wyłącznie w warunkach zgodnych z dokumentacją producenta.
