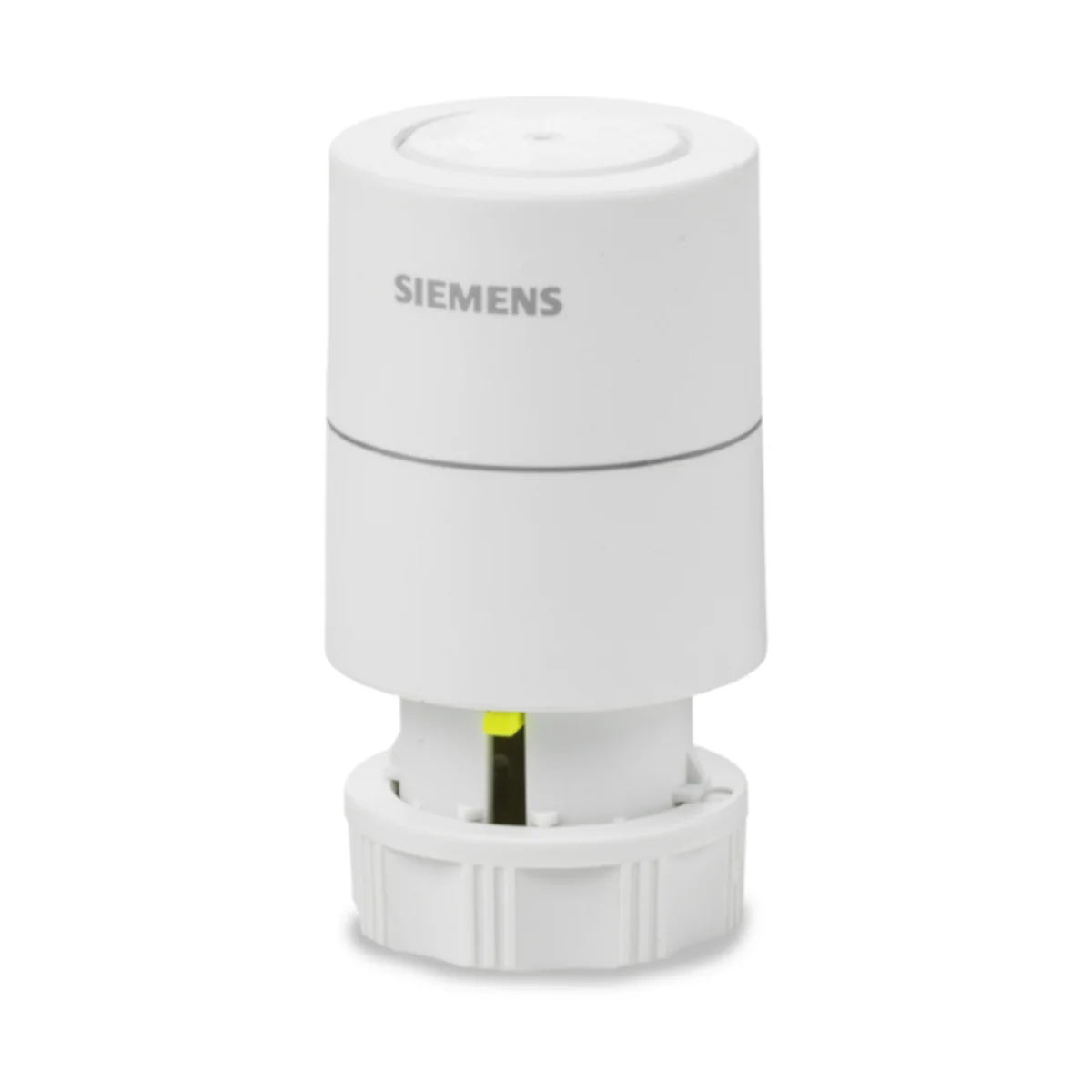

STP121 Siłownik termiczny, skok 4,5mm, 110N, 2-stawny, 24V AC/DC, 270s, NO, kabel 1m

STP121 to bezgłośny, bezobsługowy siłownik elektrotermiczny Siemens z rodziny ACVATIX™, przeznaczony do sterowania zaworami grzejnikowymi, strefowymi oraz zaworami PICV w instalacjach HVAC. Wersja NO (normalnie otwarty) oznacza, że po zaniku zasilania zawór pozostaje otwarty. Siłownik jest zasilany AC/DC 24 V, posiada siłę nominalną 110 N, stopień ochrony IP54 i montowany jest bezpośrednio na zaworach z gwintem M30x1.5.

Najważniejsze cechy

• Producent: Siemens
• Model: STP121
• Typ: siłownik elektrotermiczny (element termo-rozszerzalny)
• Pozycja bez zasilania: NO (normalnie otwarty)
• Napięcie zasilające: AC/DC 24 V ±20% (50/60 Hz dla AC)
• Siła znamionowa: 110 N
• Czas przebiegu: 270 s
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia: 15,1 mm (dla siłownika NO)
• Montaż: bezpośrednio na zaworach z gwintem M30x1.5
• Kabel połączeniowy: 1 m, 2 x 0,75 mm²
• Stopień ochrony obudowy: IP54
• Dopuszczalna temperatura medium: 1…100°C
• Urządzenie bezobsługowe: nie wymaga konserwacji

Zastosowanie

Siłownik STP121 jest przeznaczony do stosowania wewnątrz pomieszczeń i może współpracować m.in. z zaworami firmy Siemens:

• Zawory grzejnikowe: VDN.., VEN.., VUN..
• Zawory strefowe: VD1..CLC.., VVP47.., VXP47.., VMP47..
• Zawory strefowe: VVI46.., VXI46..
• PICV: VPP46.., VPI46.., VQP46.., VQI46..
• Zawory mini PICV (MCV): VPD.., VPE.., VPU..

Możliwy jest również montaż bezpośredni (M30x1.5) na zaworach innych producentów:

• Honeywell/MNG
• Heimeier
• Herz
• Comap
• Watts (Cazzaniga)
• Oventrop

Zasada działania i logika pracy (NO)

STP121 działa w oparciu o element termo-rozszerzalny. Po doprowadzeniu sygnału sterującego element grzejny nagrzewa medium rozszerzalne, które przenosi skok bezpośrednio na zawór.

• Start na zimno: zawór zaczyna reagować po ok. 1,5 min.
• Pełny skok: po kolejnych ok. 3 min (dla AC/DC 24 V).
• Po zaniku zasilania: element stygnie, a sprężyna zaworu powoduje powrót do stanu spoczynkowego.

Wersja NO (normalnie otwarty)

• Bez zasilania: trzpień siłownika jest wsunięty, a zawór jest otwarty (stan spoczynkowy).
• Po podaniu zasilania: trzpień siłownika wysuwa się, a zawór jest zamykany.

Wskaźnik położenia

Ruch i rzeczywista pozycja trzpienia siłownika wskazuje żółty wskaźnik skoku. Żółty element informuje, że trzpień siłownika jest wysunięty.

Podłączenie elektryczne

• Przewód 2-żyłowy: 2 x 0,75 mm²
• Oznaczenia przewodów: BU = niebieski, BN = brązowy
• Zaciski (wg schematu wewnętrznego): BU → N/MM, BN → L/S

Dane techniczne

• Napięcie zasilające: AC/DC 24 V ±20% (50…60 Hz dla AC)
• Pobór mocy: 1,6 W
• Prąd rozruchowy: 200 mA
• Switch-on power (24 V~/=): 5 W / 5 VA
• Znamionowa odporność na impuls napięciowy: 1500 V
• Czas przebiegu: 270 s
• Siła znamionowa: 110 N
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NO): 15,1 mm
• Dopuszczalna temperatura medium: 1…100°C
• Klasa bezpieczeństwa: III wg IEC 60730-1
• Stopień ochrony obudowy: IP54 wg EN 60529
• Warunki pracy: 0…50°C; wilgotność <85% r.h. (bez kondensacji)
• Transport i składowanie: -25…70°C; wilgotność <85% r.h. (bez kondensacji)

Montaż

• Gwint montażowy: M30x1.5
• Siłownik może być montowany w dowolnym położeniu (stopień ochrony IP54 gwarantowany).
• Montaż na zaworze: nałożyć siłownik i ręcznie dokręcić pierścień.
• Nie używać narzędzi (np. kluczy do rur lub nakrętek) podczas montażu.
• Przed montażem/demontażem odłączyć zasilanie.

Wymiary i masa

• Wysokość (H2, NO): 72 mm
• Masa: 0,10 kg

Podsumowanie

Siemens STP121 to solidny siłownik elektrotermiczny AC/DC 24 V w wersji NO, przeznaczony do zaworów z przyłączem M30x1.5. Oferuje 110 N siły, czas przebiegu 270 s, bezgłośną pracę i obudowę IP54, dzięki czemu dobrze sprawdza się w aplikacjach, w których wymagany jest stan otwarty zaworu przy braku zasilania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz spełnia wymagania dyrektyw UE: niskonapięciowej 2014/35/UE, kompatybilności elektromagnetycznej 2014/30/UE oraz RoHS 2011/65/UE.
• Urządzenie przeznaczone wyłącznie do stosowania wewnątrz pomieszczeń.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami.
• Przestrzegać krajowych i lokalnych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących regulacji może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Nie używać urządzenia z uszkodzonym kablem.
• Przed montażem, demontażem lub jakimikolwiek pracami przy urządzeniu należy odłączyć je od zasilania.
• Produkt jest urządzeniem niskonapięciowym AC/DC 24 V. Do zasilania należy stosować transformator lub zasilacz spełniający wymagania niskich napięć zgodnie z IEC 60730-1 oraz IEC 61558-2-6 lub IEC 61558-2-16.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Nie mocować ani nie prowadzić kabla przy ciepłych lub gorących rurach.
• Podczas demontażu urządzenie i/lub rury mogą być gorące. Przed rozpoczęciem prac należy odczekać do ich ostygnięcia.
• Montaż wykonywać zgodnie z instrukcją producenta. Siłownik można montować w dowolnym położeniu, z zachowaniem warunków pracy producenta.
• Nie używać narzędzi takich jak klucze do rur lub klucze do nakrętek podczas montażu na zaworze. Siłownik należy osadzić na zaworze i dokręcić pierścień ręcznie.
• Produkt należy stosować wyłącznie z kompatybilnymi zaworami i osprzętem przewidzianym przez producenta. Zastosowanie nieprzewidzianych produktów może skutkować nieprawidłową pracą urządzenia.
• Stopień ochrony obudowy: IP54. Chronić urządzenie przed warunkami wykraczającymi poza parametry środowiskowe określone przez producenta.
• Dopuszczalne warunki pracy: temperatura otoczenia 0…50°C, wilgotność względna poniżej 85% bez kondensacji.
• Dopuszczalna temperatura medium: 1…100°C.

Pliki do pobrania:
STP121 Karta katalogowa
STP121 Instrukcja montażu
