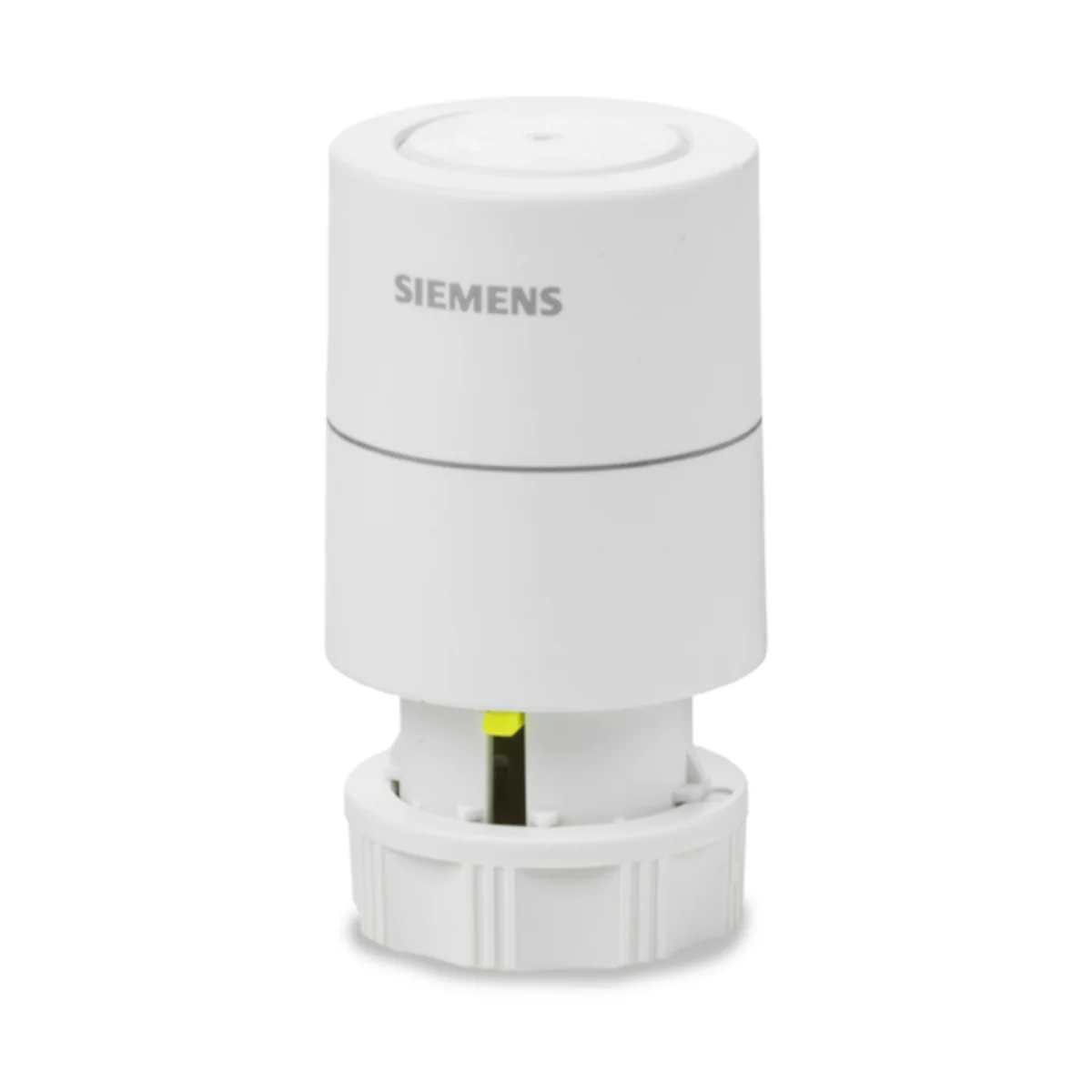

STP121.L20 Siłownik termiczny, skok 4,5mm, 110N, 2-stawny, 24V AC/DC, 270s, NO, kabel 2m

Siemens STP121.L20 to siłownik elektrotermiczny ACVATIX™ (seria STP..21..) przeznaczony do współpracy z zaworami grzejnikowymi, zaworami strefowymi oraz zaworami PICV w instalacjach HVAC. Wersja NO (normalnie otwarta) oznacza, że po zamontowaniu siłownika zawór jest otwarty bez zasilania, a po podaniu napięcia siłownik wysuwa trzpień i zamyka zawór. Model STP121.L20 zasilany jest AC/DC 24 V i posiada przewód przyłączeniowy 2 m.

Najważniejsze cechy

• Producent: Siemens
• Model: STP121.L20
• Nr magazynowy: S55174-A183
• Typ: siłownik elektrotermiczny (element termo‑rozszerzalny)
• Zastosowanie: praca wewnątrz pomieszczeń; sterowanie zaworami grzejnikowymi, strefowymi i PICV
• Pozycja bez zasilania: NO – zawór otwarty (po zamontowaniu siłownika)
• Napięcie zasilające: AC/DC 24 V ±20% (50/60 Hz przy zasilaniu AC)
• Siła znamionowa: 110 N
• Czas przebiegu: 270 s
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NO): 15,1 mm
• Stopień ochrony obudowy: IP54
• Przewód przyłączeniowy: 2 m, przekrój 2 × 0,75 mm²
• Konstrukcja: trwała, urządzenie bezobsługowe, praca bezgłośna
• Wskaźnik położenia: żółty wskaźnik skoku pokazuje ruch i rzeczywistą pozycję trzpienia (żółty element informuje, że trzpień siłownika jest wysunięty)

Zastosowanie i kompatybilność

Siłownik STP121.L20 jest przeznaczony do montażu na zaworach z gwintem M30×1,5. Stosowany wewnątrz pomieszczeń, m.in. z zaworami firmy Siemens:

• zawory grzejnikowe: VDN.., VEN.., VUN..
• zawory strefowe: VD1..CLC.., VVP47.., VXP47.., VMP47..
• zawory strefowe: VVI46.., VXI46..
• PICV: VPP46.., VPI46.., VQP46.., VQI46..
• zawory mini PICV (MCV): VPD.., VPE.., VPU..

Możliwy jest również montaż bezpośredni (M30×1,5) na zaworach innych producentów: Honeywell/MNG, Heimeier, Herz, Comap, Watts (Cazzaniga), Oventrop.

Funkcje i działanie

STP121.L20 jest siłownikiem elektrotermicznym: po doprowadzeniu sygnału sterującego podgrzewany element powoduje rozszerzenie medium, które przenosi skok bezpośrednio na zawór. Po wyłączeniu zasilania element stygnie, a sprężyna zaworu powoduje powrót do stanu spoczynkowego.

Logika pracy (NO)

• Bez zasilania: zawór jest otwarty (po zamontowaniu siłownika).
• Po podaniu napięcia: trzpień siłownika wysuwa się, a zawór zamyka się.

Czas reakcji (zimny start)

• Zawór zaczyna się otwierać po wstępnym podgrzaniu trwającym ok. 1,5 min (dla siłownika w temperaturze pokojowej).
• Maksymalny skok osiąga po kolejnych ok. 3 min (dla wersji AC/DC 24 V).

Montaż

• Montaż w dowolnym położeniu; gwarantowany stopień ochrony IP54.
• Montaż bezpośredni na zaworze z gwintem M30×1,5.
• Siłownik należy osadzić na zaworze i ręcznie dokręcić pierścień.
• Nie używać narzędzi (np. kluczy do rur lub nakrętek).
• Przed montażem/demontażem odłączyć napięcie zasilające.

Dane techniczne (STP121.L20)

• Zasilanie: AC/DC 24 V ±20% (50/60 Hz przy zasilaniu AC)
• Pobór mocy: 1,6 W
• Prąd rozruchowy: 200 mA
• Switch-on power (24 V~/=): 5 W / 5 VA
• Znamionowa odporność na impuls napięciowy: 1500 V
• Czas przebiegu: 270 s
• Siła znamionowa: 110 N
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NO): 15,1 mm
• Dopuszczalna temperatura medium: 1…100 °C
• Stopień ochrony obudowy: IP54 wg EN 60529
• Klasa bezpieczeństwa (AC/DC 24 V): III wg IEC 60730-1
• Warunki pracy: 0…50 °C; wilgotność <85% r.h. (bez kondensacji)
• Transport/składowanie: -25…70 °C; wilgotność <85% r.h. (bez kondensacji)
• Przewód: 2 m; 2 × 0,75 mm²
• Wymiary: ∅1 39 mm, ∅2 40,5 mm, wysokość (NO) 72 mm
• Masa: 0,10 kg

Podsumowanie

Siemens STP121.L20 to bezgłośny i bezobsługowy siłownik elektrotermiczny 24 V AC/DC w wersji NO (zawór otwarty bez zasilania), przeznaczony do montażu na zaworach M30×1,5. Oferuje siłę 110 N, stopień ochrony IP54 oraz przewód 2 m, dzięki czemu sprawdza się w sterowaniu zaworami grzejnikowymi, strefowymi i PICV w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń.
• Posiada oznaczenie CE (zgodność z wymaganiami UE); zgodność deklarowana m.in. z dyrektywą niskonapięciową 2014/35/UE, EMC 2014/30/UE oraz RoHS 2011/65/UE.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa. Nieprzestrzeganie regulacji może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Model STP121.L20 jest urządzeniem niskonapięciowym zasilanym AC/DC 24 V. Przed montażem lub demontażem należy odłączyć urządzenie od zasilania.
• Nie używać urządzenia z uszkodzonym kablem.
• Nie należy mocować ani prowadzić kabla przy ciepłych/gorących rurach.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• W przypadku zasilania wersji 24 V należy stosować transformator lub zasilacz spełniający wymagania niskich napięć wg IEC 60730-1 oraz IEC 61558-2-6 lub IEC 61558-2-16.
• Montaż należy wykonywać zgodnie z instrukcją producenta. Siłownik montować na zgodnym zaworze z gwintem M30x1,5 i po zakończeniu montażu podłączyć zasilanie.
• Podczas montażu nie używać narzędzi takich jak klucze do rur lub nakrętek; pierścień mocujący należy dokręcać ręcznie.
• Przed demontażem urządzenia należy odłączyć zasilanie. Urządzenie i/lub rury mogą być gorące — przed demontażem należy odczekać do ich ostygnięcia.
• Urządzenie ma stopień ochrony IP54, jednak powinno być używane zgodnie z przeznaczeniem i warunkami środowiskowymi podanymi przez producenta.
• Dopuszczalne warunki pracy dla modelu STP121.L20: temperatura otoczenia 0…50 °C, wilgotność względna poniżej 85% bez kondensacji.
• Urządzenie jest bezobsługowe i nie wymaga konserwacji.
