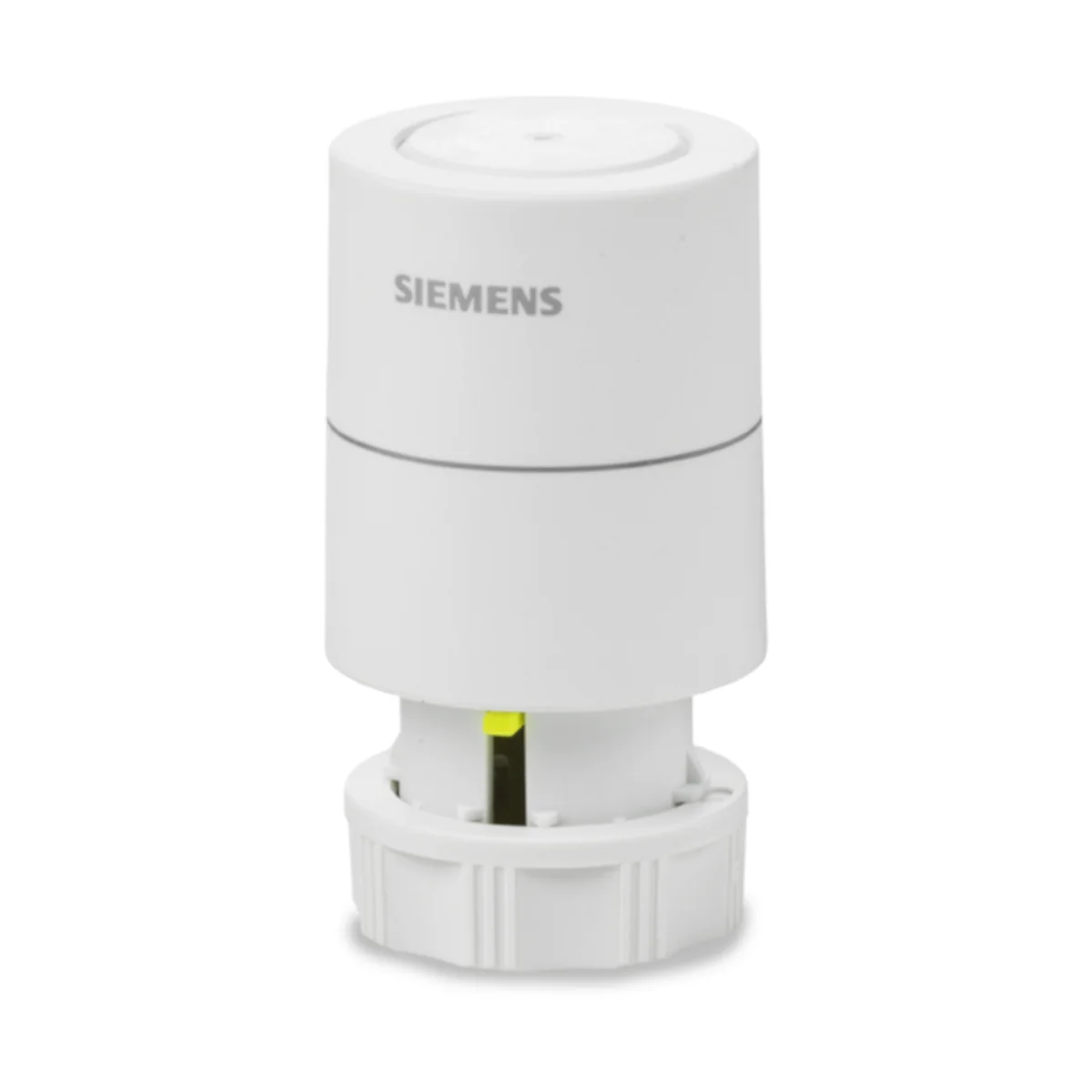

STP121.L50 Siłownik termiczny, skok 4,5mm, 110N, 2-stawny, 24V AC/DC, 270s, NO, kabel 5m

STP121.L50 to elektrotermiczny siłownik z serii Siemens ACVATIX™, przeznaczony do sterowania zaworami w instalacjach grzewczych i HVAC. Jest to wersja NO (normalnie otwarta) – po zamontowaniu na zaworze, w stanie bez zasilania zawór pozostaje otwarty, a po podaniu napięcia AC/DC 24 V trzpień siłownika wysuwa się, powodując zamykanie zaworu. Model wyposażono w przewód przyłączeniowy 5 m oraz gwint montażowy M30x1.5 do bezpośredniego montażu na kompatybilnych zaworach.

Najważniejsze cechy

• Producent: Siemens
• Linia: ACVATIX™
• Model: STP121.L50
• Typ: siłownik elektrotermiczny (element termo rozszerzalny)
• Pozycja bez zasilania: NO (zawór otwarty)
• Napięcie zasilające: AC/DC 24 V ±20% (50...60 Hz dla wersji AC)
• Siła znamionowa: 110 N
• Czas przebiegu: 270 s
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NO): 15,1 mm
• Stopień ochrony obudowy: IP54
• Dopuszczalna temperatura medium: 1…100 °C
• Przewód: 5 m, 2 x 0,75 mm²
• Wskaźnik położenia: żółty wskaźnik skoku (informuje m.in. o wysunięciu trzpienia)
• Konstrukcja: trwała, bezobsługowa; praca bezgłośna

Zastosowanie

STP121.L50 jest przeznaczony do stosowania wewnątrz pomieszczeń, do współpracy z zaworami firmy Siemens, w tym m.in.:

• zawory strefowe: VVP47.., VXP47.., VMP47..
• zawory strefowe: VVI46.., VXI46..
• PICV: VPP46.., VPI46.., VQP46.., VQI46..
• zawory mini PICV (MCV): VPD.., VPE.., VPU..
• zawory grzejnikowe: VDN.., VEN.., VUN..

Możliwy jest także montaż bezpośredni na zaworach innych producentów z przyłączem M30x1.5 (m.in. Honeywell/MNG, Heimeier, Herz, Comap, Watts (Cazzaniga), Oventrop).

Funkcje i działanie

Siłownik działa na zasadzie podgrzewania elementu, co powoduje rozszerzanie medium rozszerzalnego i przeniesienie skoku bezpośrednio na zawór.

• Po załączeniu sterowania (start z temperatury pokojowej) zawór zaczyna reagować po ok. 1,5 min.
• Maksymalny skok osiągany jest po kolejnych ok. 3 min (dla wersji AC/DC 24 V).
• Po wyłączeniu zasilania element stygnie, a zawór powraca dzięki działaniu sprężyny zaworu.

Logika NO (normalnie otwarty)

• Bez zasilania: zawór (z siłownikiem) jest otwarty.
• Zasilone: trzpień siłownika wysuwa się i zawór jest zamykany.

Sterowanie impulsowe (PDM/TPI)

• W przypadku sterowania siłownikiem sygnałami PDM/TPI może wystąpić wydłużenie czasu reakcji.
• Dla optymalnej regulacji temperatura otoczenia siłownika powinna być < 40 °C.

Podłączenie elektryczne

• Przewody: 2-żyłowy
• Kolory żył: BU (niebieski), BN (brązowy)
• Oznaczenia zacisków (schemat wewnętrzny): N/MM oraz L/LS

Dane techniczne

• Napięcie zasilające: AC/DC 24 V ±20% (50...60 Hz dla wersji AC)
• Pobór mocy: 1,6 W
• Prąd rozruchowy: 200 mA
• Switch-on power (24 V~/=): 5 W / 5 VA
• Znamionowa odporność na impuls napięciowy: 1500 V
• Czas przebiegu: 270 s
• Siła znamionowa: 110 N
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NO): 15,1 mm
• Dopuszczalna temperatura medium: 1…100 °C
• Klasa bezpieczeństwa: III wg IEC 60730-1 (dla AC/DC 24 V)
• Stopień ochrony obudowy: IP54 wg EN 60529
• Warunki pracy: 0…50 °C, wilgotność (bez kondensacji) < 85% r.h.
• Transport / składowanie: -25…70 °C, wilgotność (bez kondensacji) < 85% r.h.
• Gwint montażowy: M30x1.5
• Wymiary (STP..21..): ∅1 39 mm, ∅2 40,5 mm, H2 (NO) 72 mm, L > 32 mm
• Masa: 0,10 kg

Montaż

• Siłownik może być montowany w dowolnym położeniu (zachowany stopień ochrony IP54).
• Montaż bezpośredni na zaworze z gwintem M30x1.5 – siłownik osadza się na zaworze i ręcznie dokręca pierścień.
• Nie należy używać narzędzi (np. kluczy do rur/nakrętek) podczas montażu.

Podsumowanie

Siemens STP121.L50 to bezobsługowy, cichy siłownik elektrotermiczny NO na AC/DC 24 V o sile 110 N, z czasem przebiegu 270 s, stopniem ochrony IP54 oraz przewodem 5 m. Bezpośredni montaż na gwincie M30x1.5 i czytelny wskaźnik położenia ułatwiają instalację i kontrolę pracy w aplikacjach, w których wymagany jest zawór otwarty przy braku zasilania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń.
• Posiada oznaczenie CE (zgodność z wymaganiami UE). W dokumentacji wskazano także zgodność UKCA oraz EAC.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako sprzęt elektroniczny zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Przestrzegać krajowych przepisów i odpowiednich regulacji bezpieczeństwa. Nieprzestrzeganie lokalnych wymagań może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Urządzenie elektryczne niskonapięciowe, model STP121.L50: zasilanie AC/DC 24 V. Do zasilania należy stosować transformator lub zasilacz spełniający wymagania niskich napięć według IEC 60730-1 oraz IEC 61558-2-6 lub IEC 61558-2-16.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Przed montażem lub demontażem urządzenia należy odłączyć je od zasilania.
• Nie używać urządzenia z uszkodzonym kablem.
• Nie mocować ani nie prowadzić kabla na ciepłych rurach.
• Podczas demontażu urządzenie i/lub rury mogą pozostawać gorące; przed wykonaniem prac należy odczekać do ich ostygnięcia.
• Montaż wykonywać zgodnie z instrukcją producenta. Siłownik należy montować ręcznie; nie używać narzędzi takich jak klucze do rur lub klucze do nakrętek.
• Urządzenie może być montowane w dowolnym położeniu, z zachowaniem warunków montażu określonych przez producenta. Stopień ochrony obudowy: IP54.
• Produkt pracuje przy temperaturze otoczenia 0…50°C i wilgotności względnej poniżej 85% bez kondensacji. Dla optymalnej regulacji PDM temperatura otoczenia siłownika powinna mieścić się w zakresie 5…40°C.
• Model STP121.L50 jest wariantem NO (normalnie otwartym): w stanie bez zasilania zawór pozostaje otwarty, a po podaniu napięcia siłownik zamyka zawór. Należy uwzględnić tę charakterystykę działania podczas projektowania, montażu i eksploatacji instalacji.
• Urządzenie jest przeznaczone do montażu na kompatybilnych zaworach z gwintem M30x1.5 mm, zgodnie z dokumentacją producenta. Stosowanie produktów innych producentów może powodować utratę gwarancji.
