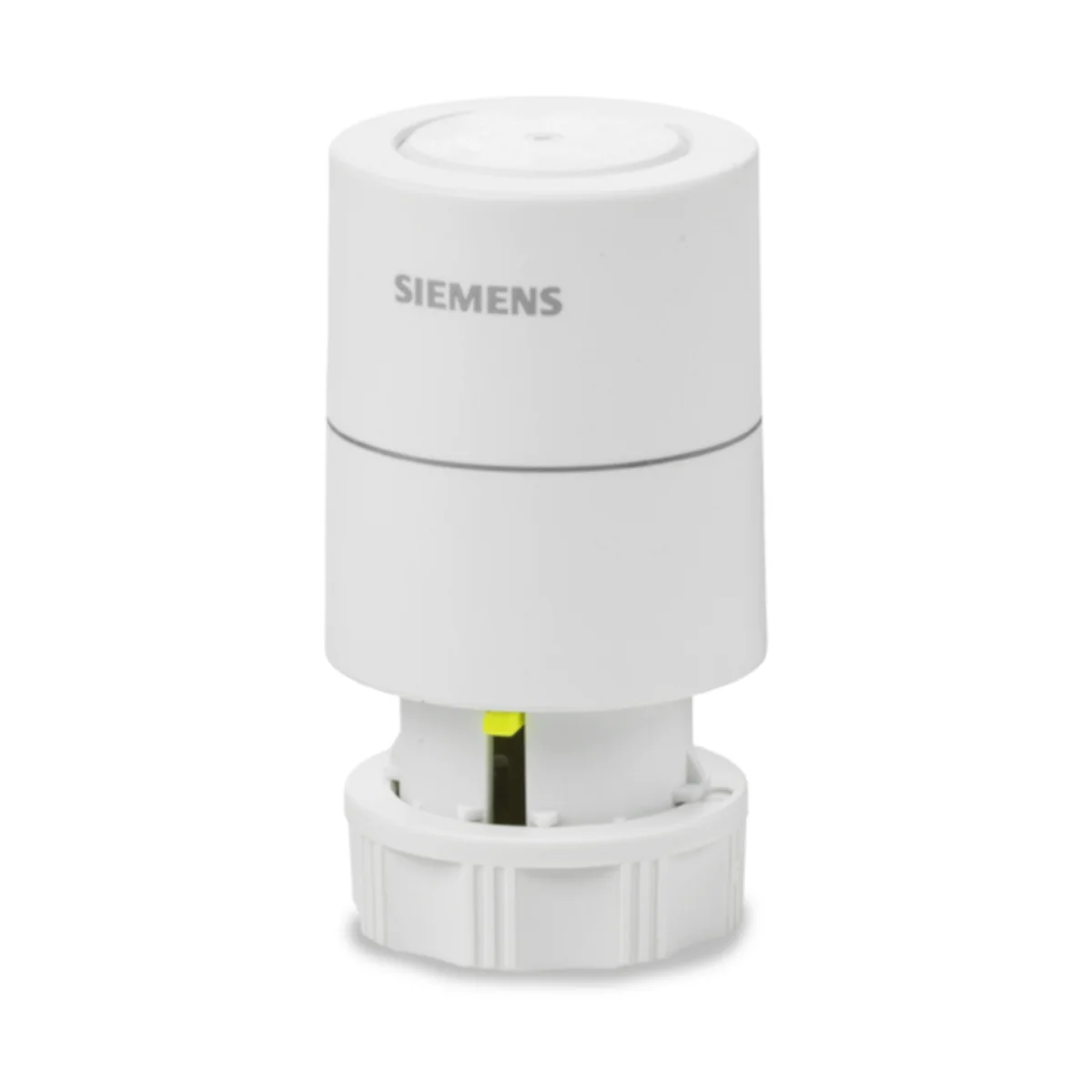

STP321 Siłownik termiczny, skok 4,5mm, 110N, 2-stawny, 230V AC, 210s, NO, kabel 1m

Siemens STP321 to siłownik elektrotermiczny ACVATIX™ o sile nominalnej 110 N, zasilany z sieci AC 230 V, przeznaczony do sterowania zaworami grzejnikowymi, strefowymi oraz PICV (również mini PICV) w instalacjach HVAC. Jest to wersja NO (normalnie otwarta) – po zamontowaniu siłownika zawór pozostaje otwarty bez zasilania, a po podaniu napięcia trzpień siłownika wysuwa się i zamyka zawór. Konstrukcja z elementem termo-rozszerzalnym zapewnia cichą pracę, trwałość i brak konieczności konserwacji.

Najważniejsze cechy

• Producent: Siemens
• Model: STP321
• Nr magazynowy: S55174-A180
• Typ: siłownik elektrotermiczny (element termo-rozszerzalny), bezobsługowy
• Funkcja: NO (normalnie otwarty) – zawór otwarty bez zasilania
• Zasilanie: AC 230 V ±15%, 50/60 Hz
• Pobór mocy: 1.7 W
• Siła nominalna: 110 N
• Czas przebiegu (ST..321..): 210 s
• Montaż: bezpośrednio na zaworach z gwintem M30x1.5
• Skok nominalny: maks. 4.5 mm
• Wymiar zamknięcia (NO): 15.1 mm
• Stopień ochrony obudowy: IP54
• Kabel połączeniowy: 1 m, 2 x 0.75 mm²
• Wskaźnik położenia: żółty wskaźnik skoku (informuje m.in., gdy trzpień jest wysunięty)

Zastosowanie

STP321 jest przeznaczony do stosowania wewnątrz pomieszczeń. Siłowniki o działaniu NO stosuje się, gdy wymagane jest przeciwne działanie sterowania (zawór ma być otwarty przy braku zasilania).

Przykładowe zawory Siemens (gwint M30x1.5):

• Zawory grzejnikowe: VDN.., VEN.., VUN..
• Zawory strefowe: VD1..CLC.., VVP47.., VXP47.., VMP47..
• Zawory strefowe: VVI46.., VXI46..
• PICV: VPP46.., VPI46.., VQP46.., VQI46..
• Zawory mini PICV (MCV): VPD.., VPE.., VPU..

Zawory innych producentów (bez adaptera, M30x1.5):

• Honeywell/MNG
• Heimeier
• Herz
• Comap
• Watts (Cazzaniga)
• Oventrop

W zależności od typu zaworu może być wymagany adapter (np. adapter wymiaru zamknięcia lub adapter montażowy).

Funkcje i działanie

Zasada pracy (elektrotermiczna)

• Po doprowadzeniu sygnału sterującego element grzejny podnosi temperaturę, a medium rozszerzalne zwiększa objętość i przenosi skok na zawór.
• Przy włączeniu w stanie zimnym (temperatura pokojowa) zawór zaczyna reagować po ok. 1,5 min wstępnego podgrzania.
• Maksymalny skok osiągany jest po kolejnych ok. 2 min (dla zasilania AC 230 V).
• Po wyłączeniu zasilania element stygnie, a sprężyna zaworu przywraca pozycję spoczynkową.

Działanie NO (normalnie otwarty) – STP321

• Bez zasilania: zawór jest otwarty (stan spoczynkowy po zamontowaniu siłownika).
• Po podaniu napięcia: trzpień siłownika wysuwa się, a zawór zostaje zamknięty.

Sterowanie impulsowe (PDM/TPI)

• Przy sterowaniu PDM/TPI czas reakcji może się wydłużać.
• Dla optymalnej regulacji temperatura otoczenia siłownika powinna być < 40°C.

Podłączenie elektryczne

• Zasilanie: AC 230 V ±15%, 50/60 Hz
• Przewody: 2-żyłowy kabel 2 x 0.75 mm², długość 1 m
• Oznaczenia żył: BN (brązowy), BU (niebieski)

Dane techniczne

• Napięcie zasilające: AC 230 V ±15%, 50/60 Hz
• Pobór mocy: 1.7 W
• Prąd rozruchowy: 150 mA
• Switch-on power (230 V~): 35 W / 35 VA
• Znamionowa odporność na impuls napięciowy (230 V): 2500 V
• Czas przebiegu: 210 s
• Siła nominalna: 110 N
• Skok nominalny: maks. 4.5 mm
• Wymiar zamknięcia (NO): 15.1 mm
• Dopuszczalna temperatura medium: 1…100°C
• Stopień ochrony obudowy: IP54 (wg EN 60529)
• Klasa bezpieczeństwa (AC 230 V): II (wg IEC 60730-1)
• Warunki pracy: 0…50°C, wilgotność <85% r.h. (bez kondensacji)
• Transport / składowanie: -25…70°C, wilgotność <85% r.h. (bez kondensacji)
• Gwint montażowy: M30x1.5
• Wymiary: Ø1 39 mm, Ø2 40.5 mm, wysokość (NO) 72 mm
• Masa: 0.10 kg

Montaż

• Siłownik może być montowany w dowolnym położeniu (gwarantowany stopień ochrony IP54).
• Przed montażem należy odłączyć napięcie zasilające.
• Montować bez użycia narzędzi (np. bez kluczy): siłownik osadza się na zaworze i ręcznie dokręca pierścień.
• W razie potrzeby należy zastosować adapter odpowiedni do danego typu zaworu.

Podsumowanie

Siemens STP321 to trwały, cichy i bezobsługowy siłownik elektrotermiczny NO zasilany AC 230 V, do szybkiego montażu na zaworach M30x1.5. Dzięki klasie szczelności IP54, sile 110 N i przewodowi 1 m sprawdzi się w instalacjach grzejnikowych i strefowych oraz w aplikacjach z zaworami PICV, wszędzie tam, gdzie wymagane jest działanie zawór otwarty przy braku zasilania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE, dyrektywy EMC 2014/30/UE oraz RoHS 2011/65/UE.
• Urządzenie przeznaczone wyłącznie do stosowania wewnątrz pomieszczeń.
• Model STP321 jest siłownikiem elektrotermicznym zasilanym napięciem AC 230 V. Przed montażem, demontażem lub pracami przy okablowaniu należy bezwzględnie odłączyć urządzenie od zasilania.
• Ryzyko porażenia prądem. Nie używać urządzenia z uszkodzonym kablem.
• Nie mocować ani nie prowadzić kabla przy ciepłych lub gorących rurach.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Urządzenie należy montować zgodnie z instrukcją producenta. Siłownik można montować w dowolnym położeniu, z zachowaniem warunków montażu przewidzianych przez producenta.
• Montaż na zaworze wykonywać ręcznie. Nie używać narzędzi takich jak klucze do rur lub klucze do nakrętek.
• Podczas demontażu urządzenie i/lub rury mogą być gorące. Przed rozpoczęciem prac należy odczekać do ich ostygnięcia.
• Stopień ochrony obudowy IP54. Produkt nie jest przeznaczony do zanurzania w wodzie ani do pracy poza warunkami środowiskowymi określonymi przez producenta.
• Klasa bezpieczeństwa II wg IEC 60730-1.
• Dopuszczalna temperatura medium: 1…100 °C. Dopuszczalna temperatura otoczenia podczas pracy: 0…50 °C.
• Urządzenie jest wyrobem elektronicznym i nie może być wyrzucane z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa obowiązujących dla instalacji elektrycznych i HVAC.
