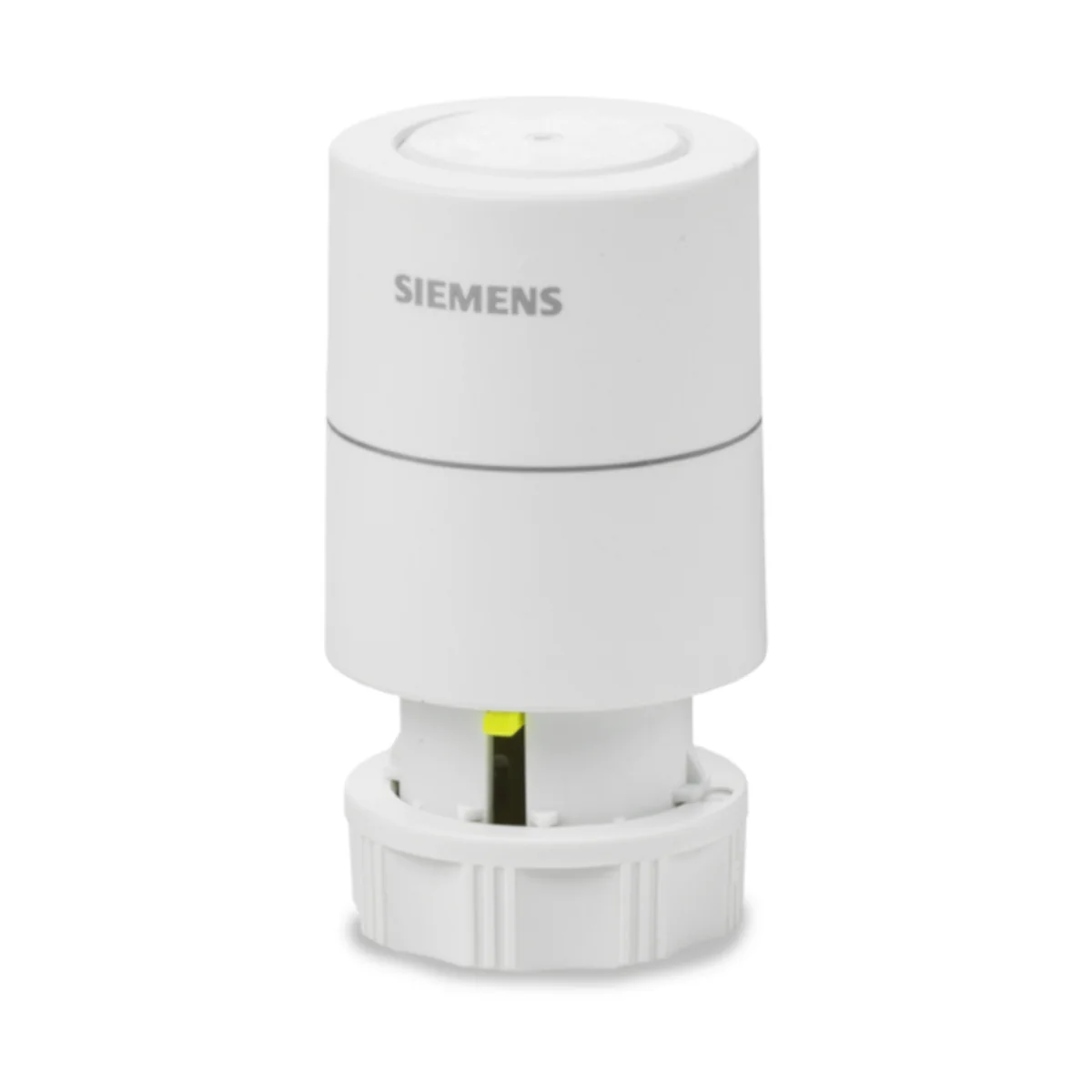

STP321.L20 Siłownik termiczny, skok 4,5mm, 110N, 2-stawny, 230V AC, 210s, NO, kabel 2m

STP321.L20 to elektrotermiczny siłownik Siemens z serii ACVATIX™, przeznaczony do sterowania zaworami grzejnikowymi, strefowymi oraz zaworami PICV. Jest to wersja NO (normalnie otwarta) – po zamontowaniu na zaworze, w stanie bez zasilania zawór pozostaje otwarty, a po podaniu napięcia AC 230 V siłownik wykonuje ruch zamykający zawór. Model STP321.L20 wyposażony jest w przewód przyłączeniowy 2 m i umożliwia bezpośredni montaż na zaworach z gwintem M30x1,5.

Najważniejsze cechy

• Producent: Siemens
• Model: STP321.L20
• Nr magazynowy: S55174-A184
• Typ siłownika: elektrotermiczny, element termo-rozszerzalny
• Pozycja bez zasilania: NO (zawór otwarty)
• Napięcie zasilające: AC 230 V ±15%, 50/60 Hz
• Siła znamionowa: 110 N
• Czas przebiegu: 210 s
• Przewód przyłączeniowy: 2 m, 2 × 0,75 mm²
• Montaż: bezpośrednio na zaworze, gwint M30x1,5
• Stopień ochrony obudowy: IP54
• Wskaźnik położenia: żółty wskaźnik skoku (informuje o wysunięciu trzpienia siłownika)
• Urządzenie: bezgłośne, bezobsługowe (bez konserwacji)

Zastosowanie

Siłownik STP321.L20 jest przeznaczony do stosowania wewnątrz pomieszczeń oraz do współpracy z zaworami firmy Siemens, m.in.:

• Zawory grzejnikowe: VDN.., VEN.., VUN..
• Zawory strefowe: VD1..CLC.., VVP47.., VXP47.., VMP47.., VVI46.., VXI46..
• PICV: VPP46.., VPI46.., VQP46.., VQI46..
• Mini PICV (MCV): VPD.., VPE.., VPU..

Może być również montowany na zaworach innych producentów z gwintem M30x1,5, m.in.: Honeywell/MNG, Heimeier, Herz, Comap, Watts (Cazzaniga), Oventrop. Dla wybranych zaworów dostępne są adaptery montażowe.

Funkcje i działanie

Zasada pracy (elektrotermiczna)

• Po doprowadzeniu sygnału sterującego nagrzewa się element grzejny, a medium rozszerzalne zwiększa objętość i przenosi skok bezpośrednio na zawór.
• Przy uruchomieniu w stanie zimnym (temperatura pokojowa) zawór zaczyna reagować po ok. 1,5 min wstępnego podgrzania, a skok maksymalny osiąga po kolejnych ok. 2 min (dla AC 230 V).
• Po wyłączeniu zasilania element stygnie, a sprężyna zaworu przywraca pozycję spoczynkową.

Charakterystyka NO (normalnie otwarty)

• Brak zasilania: zawór (z zamontowanym siłownikiem) jest otwarty.
• Po podaniu zasilania: trzpień siłownika wysuwa się, a zawór jest zamykany.

Sterowanie impulsowe (PDM/TPI)

• W przypadku sterowania impulsowego czas reakcji może się wydłużyć.
• Dla optymalnej regulacji temperatura otoczenia siłownika powinna być < 40°C.

Podłączenie elektryczne

• Przewody: 2-żyłowe
• Oznaczenia: BU (niebieski) = N / MM, BN (brązowy) = L / S
• Przekrój przewodu: 2 × 0,75 mm²
• Długość przewodu: 2 m

Dane techniczne

• Napięcie zasilające: AC 230 V ±15%, 50/60 Hz
• Pobór mocy: 1,7 W
• Prąd rozruchowy: 150 mA
• Switch-on power (230 V~): 35 W / 35 VA
• Znamionowa odporność na impuls napięciowy (230 V): 2500 V
• Czas przebiegu: 210 s
• Siła znamionowa: 110 N
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NO): 15,1 mm
• Dopuszczalna temperatura medium: 1…100°C
• Stopień ochrony obudowy: IP54
• Klasa bezpieczeństwa (AC 230 V): II wg IEC 60730-1
• Stopień zanieczyszczenia: klasa II
• Warunki pracy: 0…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Transport / składowanie: -25…70°C, wilgotność < 85% r.h. (bez kondensacji)

Wymiary i masa

• Gwint przyłączeniowy: M30x1,5
• Średnica: ∅1 = 39 mm, ∅2 = 40,5 mm
• Wysokość (wersja NO): 72 mm
• Wymiar L: > 32 mm
• Masa: 0,10 kg

Montaż

• Siłownik może być montowany w dowolnym położeniu; zachowany stopień ochrony IP54.
• Montaż na zaworze wykonywać bez użycia narzędzi (ręczne dokręcanie pierścienia).
• Przed montażem lub demontażem należy odłączyć napięcie zasilające.

Podsumowanie

Siemens STP321.L20 to trwały, bezgłośny i bezobsługowy siłownik elektrotermiczny NO do zastosowań HVAC z zasilaniem AC 230 V. Oferuje siłę 110 N, czas przebiegu 210 s, przewód 2 m oraz szybki montaż na zaworach z gwintem M30x1,5. Dzięki obudowie IP54 sprawdza się w instalacjach grzejnikowych, strefowych i PICV w budynkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Produkt przeznaczony jest do stosowania wyłącznie wewnątrz pomieszczeń.
• Siłownik elektrotermiczny STP321.L20 jest urządzeniem elektrycznym zasilanym napięciem AC 230 V, 50...60 Hz.
• Urządzenie ma klasę bezpieczeństwa II wg IEC 60730-1 oraz stopień ochrony obudowy IP54.
• Przed montażem, demontażem lub jakimikolwiek pracami przy urządzeniu należy odłączyć je od zasilania.
• Nie używać urządzenia z uszkodzonym kablem.
• Nie mocować ani nie prowadzić kabla przy ciepłych rurach.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Montaż należy wykonywać zgodnie z instrukcją producenta. Siłownik można montować w dowolnym położeniu.
• Podczas montażu nie używać narzędzi takich jak klucze do rur lub klucze do nakrętek; siłownik należy osadzić na zaworze i ręcznie dokręcić pierścień.
• Przed demontażem należy odczekać do ostygnięcia urządzenia i/lub rur, ponieważ mogą pozostawać gorące.
• Produkt jest wersją NO (normalnie otwartą): w stanie bez zasilania zawór pozostaje otwarty, a po podaniu napięcia siłownik zamyka zawór. Należy uwzględnić tę charakterystykę podczas projektowania i eksploatacji instalacji.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0...50 °C, wilgotność względna poniżej 85% bez kondensacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyte urządzenie elektroniczne zgodnie z lokalnymi przepisami.
