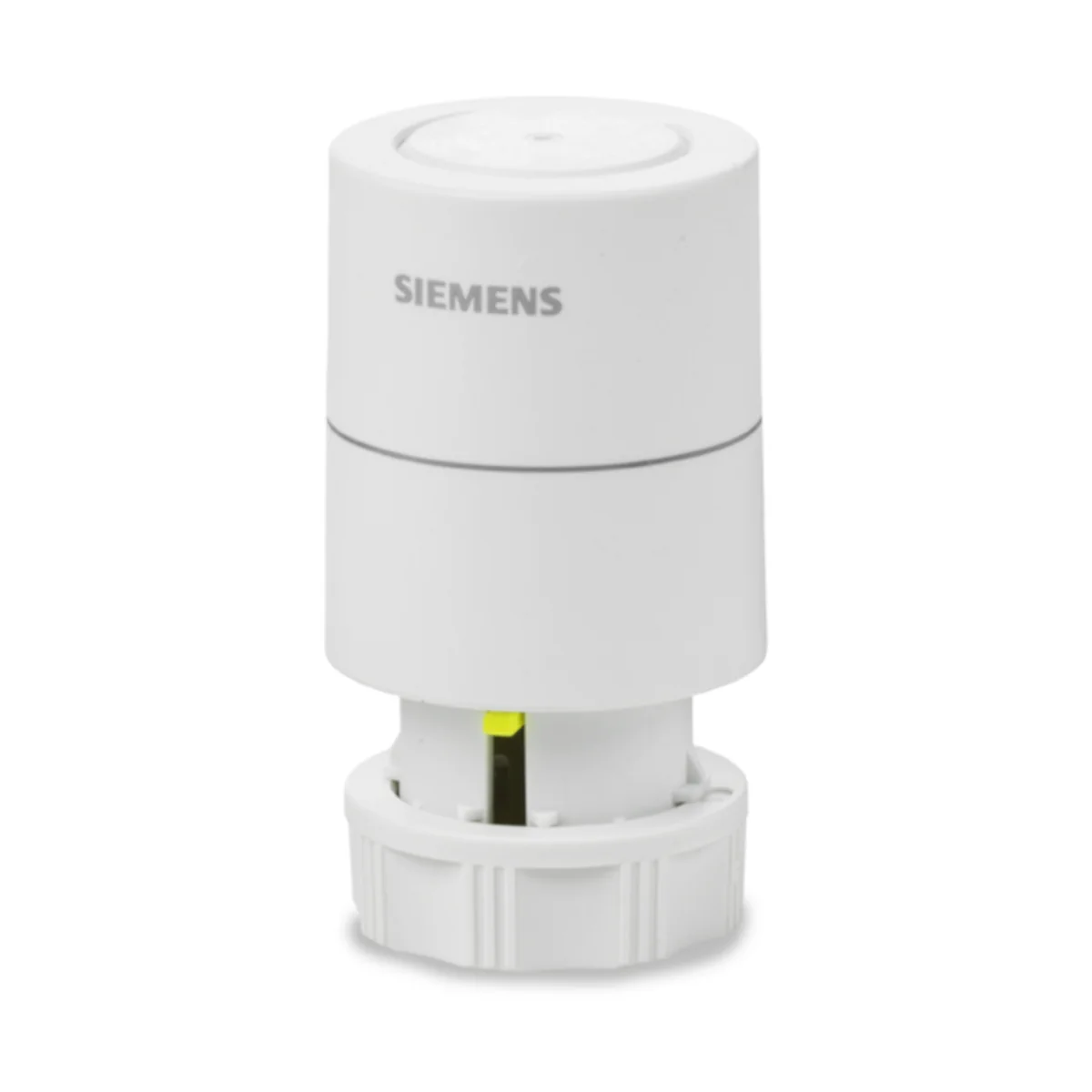

STP321.L50 Siłownik termiczny, skok 4,5mm, 110N, 2-stawny, 230V AC, 210s, NO, kabel 5m

Siemens STP321.L50 to siłownik elektrotermiczny ACVATIX™ (wersja NO – normalnie otwarta), przeznaczony do współpracy z zaworami grzejnikowymi, strefowymi oraz PICV w instalacjach HVAC. Siłownik zasilany jest z sieci AC 230 V i dostarczany z przewodem przyłączeniowym 5 m. Montaż odbywa się bezpośrednio na zaworach z gwintem M30x1,5, a szczelna obudowa o stopniu ochrony IP54 umożliwia bezpieczną pracę w typowych warunkach instalacyjnych wewnątrz budynków.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: STP321.L50
• Nr magazynowy: S55174-A188
• Typ działania: elektrotermiczny (element termo-rozszerzalny)
• Pozycja bez zasilania: NO (zawór otwarty)
• Zasilanie: AC 230 V ±15%, 50/60 Hz
• Siła znamionowa: 110 N
• Czas przebiegu: 210 s
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NO): 15,1 mm
• Montaż: bezpośrednio na zaworze, gwint M30x1,5
• Stopień ochrony obudowy: IP54 (EN 60529)
• Kabel: 5 m, 2 x 0,75 mm²
• Wskaźnik położenia: żółty wskaźnik skoku
• Urządzenie: bezobsługowe (nie wymaga konserwacji)

Zastosowanie

Siłownik STP321.L50 jest przeznaczony do stosowania wewnątrz pomieszczeń i montażu na zaworach z przyłączem M30x1,5. Może współpracować z zaworami firmy Siemens, m.in.:

• Zawory strefowe: VVP47.., VXP47.., VMP47..
• PICV: VPP46.., VPI46..

Może być także montowany (bez adaptera) na zaworach innych producentów z gwintem M30x1,5, m.in.:

• Honeywell/MNG, Heimeier, Herz, Comap, Watts (Cazzaniga), Oventrop

W przypadku zaworów wymagających adaptera przewidziano akcesoria montażowe:

• AV52 (BPZ:AV52) – Comap
• AV53 (BPZ:AV53) – Danfoss RA-N (RA2000)
• AV54 (BPZ:AV54) – Danfoss RAVL
• AV56 (BPZ:AV56) – Giacomini
• AV59 (BPZ:AV59) – Vaillant

Funkcje i działanie

STP321.L50 działa w oparciu o element grzejny i medium rozszerzalne. Po podaniu sygnału sterującego element grzejny podnosi temperaturę, a rozszerzające się medium przenosi skok bezpośrednio na trzpień zaworu. Siłowniki serii STA.. / STP.. pracują bezgłośnie i nie wymagają konserwacji.

Logika działania (NO – normalnie otwarty)

• Bez zasilania: zawór jest otwarty (stan spoczynku).
• Po podaniu napięcia: trzpień siłownika wysuwa się, a zawór zamyka się.

Czas reakcji

• Zawór zaczyna reagować po ok. 1,5 min wstępnego podgrzania (start „na zimno”).
• Maksymalny skok osiąga po kolejnych ok. 2 min (dla AC 230 V).
• Po wyłączeniu zasilania element stygnie, a zawór wraca do położenia spoczynkowego.

Przy sterowaniu siłowników sygnałami PDM/TPI może wystąpić wydłużenie czasu reakcji; dla optymalnej regulacji temperatura otoczenia siłownika powinna być niższa niż 40°C.

Wskaźnik położenia

Ruch i rzeczywista pozycja trzpienia siłownika sygnalizuje żółty wskaźnik skoku. Żółty element informuje, że trzpień siłownika jest wysunięty.

Podłączenie elektryczne

• Przewód 2-żyłowy: 2 x 0,75 mm²
• Kolory żył: BU (niebieski), BN (brązowy)
• Dla wersji 230 V: podłączenie do N (BU) oraz L (BN)

Dane techniczne

• Napięcie zasilania: AC 230 V ±15%, 50/60 Hz
• Pobór mocy: 1,7 W
• Prąd rozruchowy: 150 mA
• Moc załączeniowa (switch-on power): 35 W / 35 VA
• Znamionowa odporność na impuls napięciowy: 2500 V
• Czas przebiegu: 210 s
• Siła znamionowa: 110 N
• Skok nominalny: maks. 4,5 mm
• Wymiar zamknięcia (NO): 15,1 mm
• Dopuszczalna temperatura medium: 1…100°C
• Temperatura otoczenia (praca): 0…50°C
• Wilgotność (praca): < 85% r.h. (bez kondensacji)
• Temperatura (transport / składowanie): -25…70°C
• Stopień ochrony obudowy: IP54
• Klasa bezpieczeństwa (AC 230 V): II wg IEC 60730-1

Wymiary i montaż

• Gwint montażowy: M30x1,5
• Średnica: ∅1 39 mm, ∅2 40,5 mm
• Wysokość (wersja NO): 72 mm
• Masa: 0,10 kg
• Pozycja montażu: dowolna (gwarantowany stopień ochrony IP54)
• Montaż na zaworze: ręczne dokręcenie pierścienia; nie stosować narzędzi (np. kluczy do rur/nakrętek)

Podsumowanie

Siemens STP321.L50 to niezawodny, bezgłośny siłownik elektrotermiczny NO na AC 230 V, oferujący siłę 110 N, czas przebiegu 210 s, stopień ochrony IP54 oraz wygodny montaż na gwint M30x1,5. Wersja z kablem 5 m ułatwia instalację w rozdzielaczach i strefach, gdzie wymagane jest większe zapasowe prowadzenie przewodu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt zgodny z dyrektywą niskonapięciową 2014/35/EU, dyrektywą EMC 2014/30/EU oraz RoHS 2011/65/EU.
• Urządzenie elektryczne do stosowania wyłącznie wewnątrz pomieszczeń.
• Model STP321.L50 jest zasilany napięciem AC 230 V, 50...60 Hz. Przed montażem lub demontażem należy odłączyć urządzenie od zasilania.
• Nie używać urządzenia z uszkodzonym kablem.
• Nie mocować ani nie prowadzić kabla przy ciepłych rurach.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Urządzenie ma klasę bezpieczeństwa II oraz stopień ochrony obudowy IP54.
• Montaż należy wykonywać wyłącznie zgodnie z instrukcją producenta, na kompatybilnych zaworach i z gwintem przyłączeniowym M30x1.5. Po montażu siłownik należy dokręcać ręcznie; nie używać narzędzi takich jak klucze do rur lub klucze do nakrętek.
• Siłownik może być montowany w dowolnym położeniu, zgodnie z dokumentacją producenta.
• Podczas demontażu urządzenie i/lub rury mogą być gorące; przed rozpoczęciem prac należy odczekać do ich ostygnięcia. Dopuszczalna temperatura medium wynosi 1...100 °C.
• Urządzenie pracuje w temperaturze otoczenia 0...50 °C, przy wilgotności względnej poniżej 85% bez kondensacji.
• Produkt jest urządzeniem elektronicznym i nie może być wyrzucany razem z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
