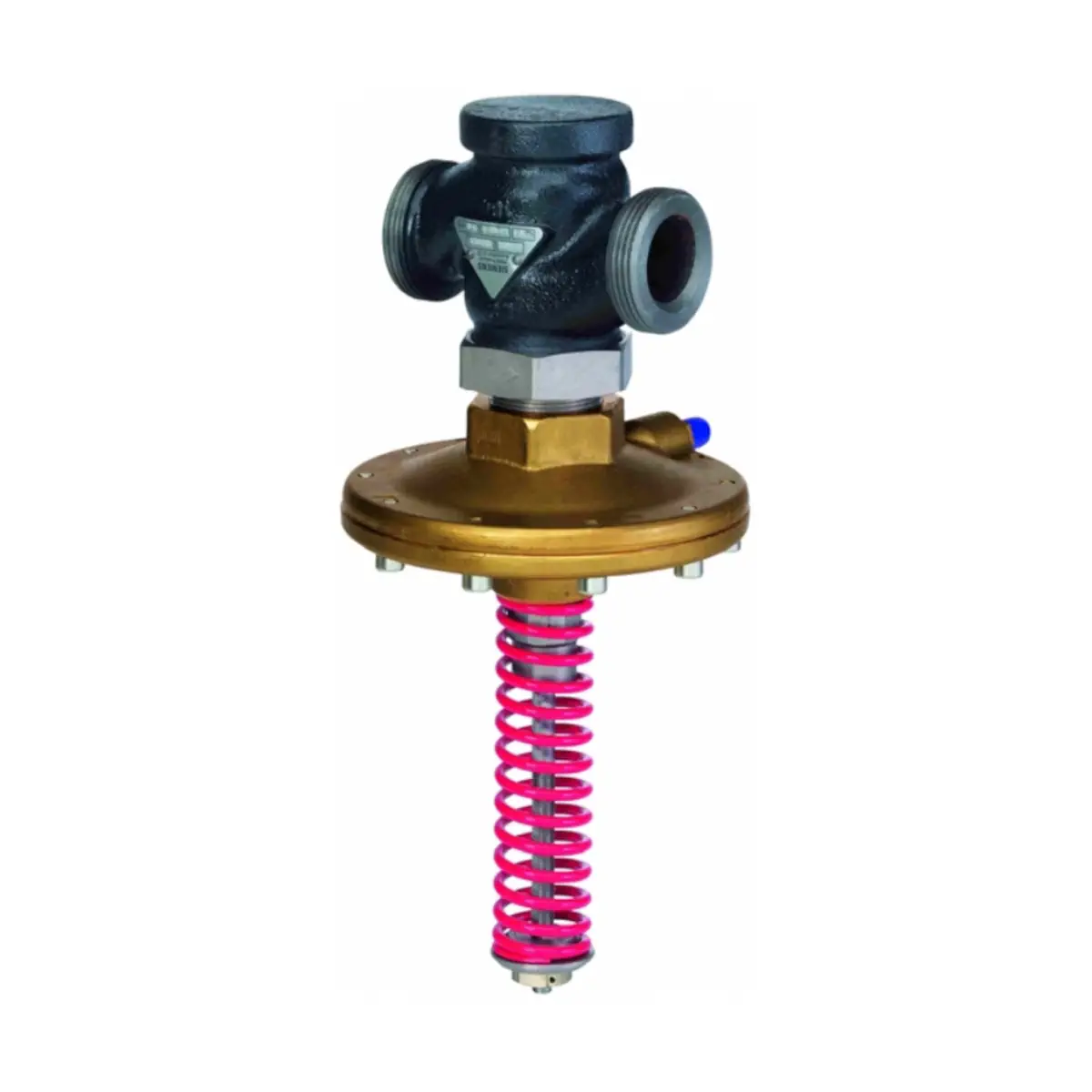

VHG519K25-10 Regulator różnicy ciśnienia o zmiennej nastawie, PN25, 1..150 [°C], do montażu na zasilaniu lub powrocie, DN25, kvs 10 [m3/h]

VHG519K25-10 to samoczynny regulator różnicy ciśnienia PN25 z serii Acvatix, przeznaczony do utrzymywania stałej, nastawialnej różnicy ciśnienia w obiegach grzewczych, chłodniczych i ciepłowniczych. Wersja K wyposażona jest w małą czerwoną sprężynę z zakresem nastawy Δp_w 15…60 kPa, co pozwala na precyzyjne dopasowanie parametrów hydraulicznych instalacji. Regulator w wykonaniu DN25 z przyłączem gwintowanym G 1½ i współczynnikiem kvs = 10 m³/h jest przeznaczony do montażu na zasilaniu lub powrocie w zamkniętych obiegach hydraulicznych.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VHG519K25-10
• Typ urządzenia: samoczynny regulator różnicy ciśnienia z nastawą Δp_w
• Wersja: VHG519K.. – zmienna nastawa różnicy ciśnienia, mała czerwona sprężyna
• Ciśnienie nominalne: PN25
• Średnica nominalna: DN25
• Przyłącze hydrauliczne: gwint zewnętrzny G 1½ (wg ISO 228-1)
• Przyłącza rurek impulsowych: gwint G ¼ B na korpusie
• kvs: 10 m³/h (przy Δp = 100 kPa, regulator całkowicie otwarty H100)
• Zakres nastawy różnicy ciśnienia Δp_w: 15…60 kPa
• Maksymalna różnica ciśnienia na regulatorze Δp_max: 1600 kPa
• Minimalna całkowita różnica ciśnienia w instalacji: wymagana zgodnie z zależnością producenta Δp_{min,całkowite} ≥ Δp_w,nastawa + funkcja przepływu i kvs
• Poziom nieszczelności: < 0,05 %
• Współczynnik kawitacji Z: 0,6
• Temperatura czynnika (płyny): do 150 °C
• Dopuszczalne media – płyny: woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury, woda ze środkami przeciwzamarzaniowymi, woda z przeciwutleniaczami, woda z dodatkami wg VDI 2035
• Dopuszczalne media – para: para niskiego ciśnienia do 0,4 MPa
• Montaż: na przewodzie zasilającym lub powrotnym, w zamkniętych obiegach hydraulicznych
• Połączenie z instalacją: poprzez śrubunki przyłączeniowe (zamawiane osobno)
• Standardowy osprzęt w komplecie: 2 rurki impulsowe ALP16 (długość 1600 mm, miedź, M8×1 / G ¼B)
• Wymiary (DN25): B = 11 mm, L1 = 105 mm, L2 = 119 mm, L3 = 254 mm, H = 44,5 mm
• Masa (DN25): ok. 4,7 kg
• Materiały korpusu i elementów: korpus i pokrywy komory membrany z żeliwa sferoidalnego GJS-400-15; grzybek, gniazdo i trzpień ze stali nierdzewnej; membrana i uszczelnienia z EPDM
• Rodzaj grzybka: profilowany, odciążony ciśnieniowo, z uszczelnieniem miękkim
• Regulacja: płynna zmiana nastawy różnicy ciśnienia za pomocą sprężyny regulacyjnej
• Zgodność z dyrektywą ciśnieniową: PED 2014/68/EU, grupa płynów 2, PN25; DN25 – bez oznakowania CE (uznana praktyka inżynierska, PS × DN < 1000)

Zastosowanie

Regulator różnicy ciśnienia VHG519K25-10 stosowany jest do:

• utrzymywania stałej różnicy ciśnienia w sieciach ciepłowniczych,
• instalacjach grzewczych (nisko- i wysokotemperaturowych),
• instalacjach wentylacyjnych i klimatyzacyjnych z wodą lodową lub innymi dopuszczonymi mediami,
• układach z wodą z dodatkami (środki przeciwzamarzaniowe, przeciwutleniacze, zgodnie z VDI 2035),
• układach z parą niskiego ciśnienia do 0,4 MPa.

Regulator przeznaczony jest do zamkniętych obiegów hydraulicznych i może być montowany zarówno na zasilaniu, jak i na powrocie instalacji, w zależności od dostępnej całkowitej różnicy ciśnień oraz wymogów ochrony urządzeń w instalacji.

Budowa i zasada działania

Regulator różnicy ciśnienia VHG519K25-10 jest urządzeniem samoczynnie działającym, pracującym bez zasilania elektrycznego. Jego głównym zadaniem jest utrzymywanie zadanej różnicy ciśnienia Δp_w pomiędzy zasilaniem a powrotem w regulowanej części instalacji.

Membrana pomiarowa i grzybek regulacyjny

• Ciśnienie z przewodu zasilającego i powrotnego doprowadzane jest do komory membrany poprzez rurki impulsowe (standardowo ALP16).
• Membrana odkształca się w zależności od różnicy ciśnień, a jej ruch przekazywany jest na grzybek regulacyjny.
• Przy wzroście całkowitej różnicy ciśnienia Δp_całkowita grzybek przymyka przepływ, a przy spadku – otwiera go, tak aby utrzymać nastawioną Δp_w na stałym poziomie.
• Grzybek jest odciążony ciśnieniowo, dzięki czemu regulowana różnica ciśnienia Δp_w nie wpływa na wewnętrzny rozkład ciśnień Δp_VHG w regulatorze ani na całkowitą różnicę ciśnień Δp_całkowita.

Nastawa różnicy ciśnienia

• Wersja VHG519K25-10 posiada zmienną nastawę różnicy ciśnienia w zakresie 15…60 kPa.
• Nastawa realizowana jest poprzez odpowiednie dociągnięcie sprężyny regulacyjnej (mała czerwona sprężyna).
• Dla zapewnienia niezawodnej pracy wymagane jest zachowanie minimalnej całkowitej różnicy ciśnień w instalacji Δp_{min,całkowite}, zgodnie z zależnością określoną przez producenta (funkcja nastawy Δp_w, przepływu i kvs).

Wyposażenie i akcesoria (DN25)

Regulator VHG519K25-10 standardowo dostarczany jest z:

• 2 rurkami impulsowymi ALP16:
  • długość: 1600 mm,
  • przyłącze od strony regulatora: M8×1,
  • przyłącze od strony instalacji: G ¼B,
  • materiał: miedź.

Do podłączenia regulatora do instalacji wymagane są odpowiednie śrubunki, zamawiane osobno:

• Śrubunki gwintowane (żeliwo ciągliwe) – ALG..2, DN25:
  • Typ: ALG252
  • Przyłącze od strony regulatora: G 1½
  • Przyłącze od strony instalacji: Rp 1 (gwint wg ISO 7-1)
  • Materiał: żeliwo ciągliwe, fosforanowane
• Śrubunki gwintowane (mosiądz) – ALG..2B, DN25:
  • Typ: ALG252B
  • Przyłącze od strony regulatora: G 1½
  • Przyłącze od strony instalacji: Rp 1
  • Materiał: mosiądz (do czynników o temperaturze do 100 °C)
• Śrubunki do spawania (stal) – ALS..2 / ALS..9, DN25:
  • Typ: ALS259
  • Przyłącze od strony regulatora: G 1½
  • Średnica rurociągu od strony instalacji: 33,7 mm
  • Materiał: stal

Jeśli wymagane są dłuższe połączenia impulsowe, dostępne są rurki ALP25 o długości 2500 mm (M8×1 / G ¼B, miedź), zamawiane oddzielnie.

Montaż i wskazówki projektowe

• Regulator może być montowany na przewodzie zasilającym lub powrotnym.
• Jeżeli całkowita różnica ciśnień Δp_całkowita w instalacji z regulatorem nie przekracza dwukrotności maksymalnej nastawy Δp_{w,nastawa,max} lub 200 kPa, zaleca się montaż na powrocie, w strefie niższych temperatur – sprzyja to trwałości uszczelnień.
• Gdy całkowita różnica ciśnień znacząco przekracza 200 kPa, korzystny jest montaż na zasilaniu, w celu ochrony urządzeń instalacji.
• Kierunek przepływu musi być zgodny ze strzałką na korpusie regulatora.
• Dla zwiększenia niezawodności działania zaleca się montaż filtra zanieczyszczeń przed regulatorem.
• Rurki impulsowe należy prowadzić w miarę możliwości poziomo, aby ograniczyć przedostawanie się zanieczyszczeń do wnętrza regulatora.
• Przy projektowaniu przyłączy rurek impulsowych należy zachować zalecane przez producenta średnice i głębokości gwintów G ¼B.
• Regulator, śrubunki i rurki impulsowe mogą być montowane bez specjalnych narzędzi i bez konieczności kalibracji; urządzenie dostarczane jest z instrukcją montażu.
• Podczas prac serwisowych należy wyłączyć pompę, zlikwidować ciśnienie w instalacji, odczekać do jej całkowitego ostygnięcia i – w razie potrzeby – odłączyć przewody elektryczne innych urządzeń w układzie.

Dane techniczne – podsumowanie (VHG519K25-10)

• Ciśnienie nominalne: PN25
• Ciśnienie dopuszczalne: 2500 kPa (25 bar) wg ISO 7268 / EN 1333
• kvs: 10 m³/h
• Zakres nastawy Δp_w: 15…60 kPa
• Maks. różnica ciśnień Δp_max: 1600 kPa
• Poziom nieszczelności: < 0,05 %
• Współczynnik kawitacji Z: 0,6
• Dopuszczalne media: woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury, woda z dodatkami (przeciwzamarzaniowe, przeciwutleniacze, wg VDI 2035), para niskiego ciśnienia do 0,4 MPa
• Temperatura czynnika (płyny): do 150 °C
• Przyłącze korpusu: G 1½ (gwint walcowy wg ISO 228-1)
• Przyłącza rurek impulsowych: G ¼B
• Materiał korpusu i pokryw membrany: żeliwo sferoidalne GJS-400-15
• Grzybek, gniazdo, trzpień: stal nierdzewna
• Membrana i uszczelnienia: EPDM
• Wymiary (DN25): B = 11 mm, L1 = 105 mm, L2 = 119 mm, L3 = 254 mm, H = 44,5 mm
• Masa: ok. 4,7 kg

Podsumowanie

Siemens VHG519K25-10 to samoczynny regulator różnicy ciśnienia PN25 o średnicy DN25 i współczynniku kvs = 10 m³/h, wyposażony w zmienną nastawę Δp_w 15…60 kPa (wersja K z małą czerwoną sprężyną). Przeznaczony do pracy z wodą i parą niskiego ciśnienia w instalacjach grzewczych, chłodniczych oraz sieciach ciepłowniczych, zapewnia stabilną różnicę ciśnienia w regulowanej części układu. Trwały korpus z żeliwa sferoidalnego, elementy ze stali nierdzewnej, uszczelnienia EPDM oraz komplet rurek impulsowych ALP16 sprawiają, że jest to kompletne, gotowe do montażu rozwiązanie dla profesjonalnych instalacji HVAC.

Pliki do pobrania:
VHG519K25-10 Karta katalogowa
