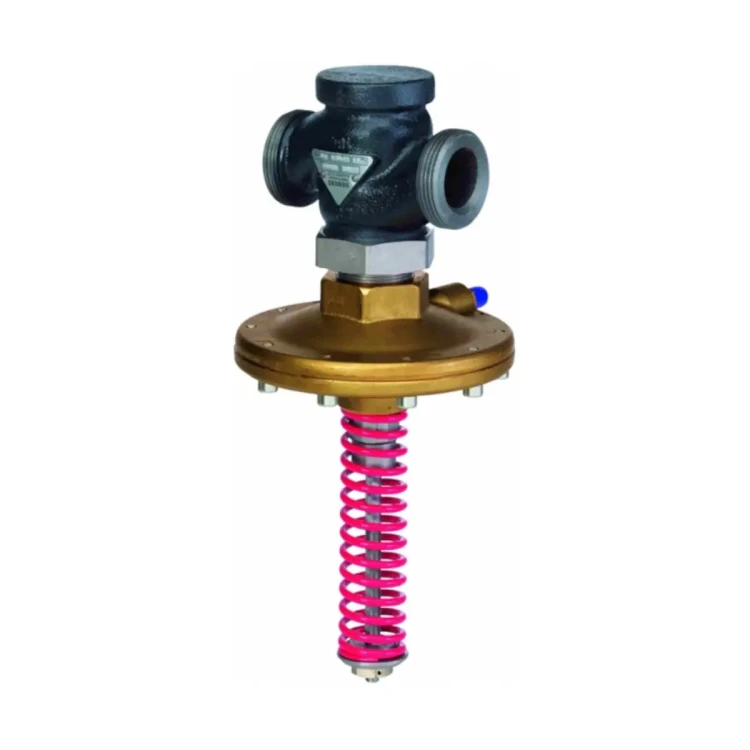

VHG519K32-15 Regulator różnicy ciśnienia o zmiennej nastawie, PN25, 1..150 [°C], do montażu na zasilaniu lub powrocie, DN32, kvs 15 [m3/h]

Siemens VHG519K32-15 to samoczynny regulator różnicy ciśnienia PN25 serii Acvatix, przeznaczony do instalacji o średnicy DN32 z przyłączem G 2 i współczynnikiem przepływu kvs = 15 m³/h. Umożliwia płynną nastawę różnicy ciśnienia Δpw w zakresie 15…60 kPa (wersja z małą czerwoną sprężyną) i utrzymuje ją na stałym poziomie w zamkniętych obiegach hydraulicznych, bez potrzeby zasilania zewnętrznego. Korpus z żeliwa sferoidalnego GJS-400-15, miękkouszczelniony, odciążony ciśnieniowo grzybek ze stali nierdzewnej oraz membrana EPDM zapewniają długotrwałą i bezawaryjną pracę w sieciach ciepłowniczych oraz instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych z czynnikami o temperaturze do 150 °C.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VHG519K32-15
• Typ urządzenia: samoczynny regulator różnicy ciśnienia z nastawą Δpw
• Średnica nominalna: DN32
• Przyłącze od strony regulatora: gwint G 2 wg ISO 228-1 (do współpracy ze śrubunkami ALS.. / ALG..)
• kvs: 15 m³/h (przepływ zimnej wody 5…30 °C przy Δp = 100 kPa, regulator całkowicie otwarty H100)
• Zakres nastawy różnicy ciśnienia Δpw: 15…60 kPa (wersja VHG519K.., mała czerwona sprężyna)
• Maksymalna dopuszczalna różnica ciśnienia Δpmax na regulatorze: 1600 kPa
• Minimalna całkowita różnica ciśnienia Δpmin,całkowite: wymagana w instalacji wraz z regulatorem, obliczana zgodnie z zależnością producenta (funkcja nastawy Δpw i przepływu objętościowego V̇₁₀₀)
• Ciśnienie nominalne: PN25, ciśnienie dopuszczalne 2500 kPa (25 bar) wg ISO 7268 / EN 1333
• Poziom nieszczelności: < 0,05 %
• Współczynnik kawitacji Z: 0,6
• Media: woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury, woda z dodatkami przeciwzamarzaniowymi, przeciwutleniaczami oraz dodatkami wg VDI 2035; para niskiego ciśnienia do 0,4 MPa (w dopuszczalnym zakresie pracy wg wykresów producenta)
• Temperatura czynnika: do 150 °C (dla zastosowań opisanych w karcie katalogowej)
• Korpus: żeliwo sferoidalne GJS-400-15
• Grzybek, gniazdo, trzpień: stal nierdzewna
• Membrana i uszczelnienia: EPDM
• Rodzaj grzybka: profilowany, odciążony ciśnieniowo, z uszczelnieniem miękkim
• Przyłącza rurek impulsowych: G ¼ B
• Dostarczane w standardzie: dwie rurki impulsowe ALP16 (1600 mm, miedź)
• Wymiary (DN32): B = 12 mm, L1 = 130 mm, L2 = 139 mm, L3 = 274 mm, H = 63 mm
• Masa (DN32): 6,1 kg
• Obiegi: wyłącznie zamknięte obiegi hydrauliczne

Zastosowanie

Regulator różnicy ciśnienia VHG519K32-15 jest przeznaczony do stosowania jako regulator Δp w:

• sieciach ciepłowniczych,
• instalacjach grzewczych,
• instalacjach wentylacyjnych i klimatyzacyjnych (HVAC),

z czynnikami o temperaturze do 150 °C, w zamkniętych obiegach hydraulicznych. Utrzymuje stałą, nastawioną różnicę ciśnienia Δpw pomiędzy przewodem zasilającym i powrotnym wybranego obiegu, niezależnie od wahań ciśnienia w sieci (ΔpCałkowita), pod warunkiem spełnienia wymaganego minimalnego spadku ciśnienia Δpmin,całkowite.

Budowa i zasada działania

Regulator VHG519K32-15 jest urządzeniem samoczynnie działającym, niewymagającym zasilania elektrycznego. Funkcję regulacji różnicy ciśnienia realizuje zespół membrana–sprężyna, sprzężony z grzybkiem zaworowym.

• Ciśnienie z przewodu zasilającego i powrotnego doprowadzane jest do komory membrany za pomocą rurek impulsowych ALP...
• Odkształcenie membrany, wywołane zmianą różnicy ciśnienia Δpw, przenoszone jest na grzybek, który przymyka się przy wzroście całkowitej różnicy ciśnienia ΔpCałkowita lub otwiera przy jej spadku.
• Dzięki temu regulowana różnica ciśnienia Δpw pomiędzy zasilaniem a powrotem utrzymywana jest na stałym, nastawionym poziomie.
• Grzybek jest odciążony ciśnieniowo, dlatego regulowana różnica ciśnienia Δpw nie wpływa na stosunek ciśnień wewnątrz regulatora (ΔpVHG) ani na całkowitą różnicę ciśnienia ΔpCałkowita.
• Dla niezawodnej pracy wymagane jest spełnienie minimalnej całkowitej różnicy ciśnienia Δpmin,całkowite w instalacji wraz z regulatorem, określonej zależnością producenta w funkcji nastawy Δpw i przepływu.

Nastawa i charakterystyka regulacji

• Wersja VHG519K.. (w tym VHG519K32-15) wyposażona jest w małą czerwoną sprężynę i umożliwia płynną nastawę zadanej różnicy ciśnienia.
• Zakres nastawy Δpw dla VHG519K32-15: 15…60 kPa.
• Wartość nastawy Δpw dobiera się co najmniej na poziomie sumarycznego spadku ciśnienia układu regulacji (zawór, wymiennik, urządzenia, przewody) – zgodnie z wytycznymi doboru z karty katalogowej.
• Maks. dopuszczalna różnica ciśnienia na regulatorze Δpmax: 1600 kPa.
• Przy montażu na powrocie wartość różnicy ciśnienia na regulatorze ΔpVHG nie powinna przekraczać 200 kPa ani dwukrotności maksymalnej nastawy Δpw.

Media i warunki pracy

• Ciśnienie nominalne: PN25
• Ciśnienie dopuszczalne: 2500 kPa (25 bar), zgodnie z ISO 7268 / EN 1333
• Ciśnienie robocze i temperatura czynnika: zgodnie z wykresem ciśnienie–temperatura producenta (ISO 7005, EN 1092)
• Dopuszczalne płyny:
  • woda chłodnicza,
  • woda grzewcza niskiej i wysokiej temperatury,
  • woda ze środkami przeciwzamarzaniowymi,
  • woda z przeciwutleniaczami,
  • woda z dodatkami wg VDI 2035.
• Dopuszczalna para: para niskiego ciśnienia do 0,4 MPa, w dopuszczalnym zakresie pracy wyznaczonym przez producenta (para nasycona / przegrzana)
• Poziom nieszczelności: < 0,05 %
• Współczynnik kawitacji Z: 0,6
• Obiegi: instalacje z obiegami zamkniętymi
• Jakość wody: zgodnie z zaleceniami VDI 2035

Przyłącza i wyposażenie dodatkowe dla DN32

Śrubunki gwintowane ALG..2 (DN32)

• ALG322: śrubunki z przyłączami gwintowanymi, materiał: żeliwo ciągliwe, fosforanowane
  • strona regulatora: G 2 (gwint walcowy wg ISO 228-1)
  • strona instalacji: Rp 1¼ (gwint walcowy wg ISO 7-1)
• ALG322B: śrubunki z przyłączami gwintowanymi, materiał: mosiądz
  • strona regulatora: G 2
  • strona instalacji: Rp 1¼
  • do czynników o temperaturze do 100 °C

Śrubunki do spawania ALS.. (DN32)

• ALS329: komplet śrubunków z przyłączami do spawania, materiał: stal
  • strona regulatora: G 2 (gwint walcowy wg ISO 228-1)
  • strona instalacji: rurociąg o średnicy zewnętrznej Ø 42,4 mm

Rurki impulsowe ALP..

• ALP16 (standard w dostawie):
  • długość: 1600 mm
  • przyłącze od strony regulatora: M8 x 1
  • przyłącze od strony instalacji: G ¼ B
  • materiał: miedź
• ALP25 (akcesorium opcjonalne):
  • długość: 2500 mm
  • przyłącze: M8 x 1 / G ¼ B
  • materiał: miedź

Regulator różnicy ciśnienia VHG519K32-15 jest standardowo dostarczany z dwoma rurkami impulsowymi ALP16. Śrubunki przyłączeniowe ALS.. i ALG.. należy zamawiać osobno; są pakowane oddzielnie od regulatora.

Montaż, projektowanie i eksploatacja

• Regulator może być montowany na przewodzie zasilającym lub powrotnym.
• Jeżeli całkowita różnica ciśnienia Δpcałkowita na regulatorze nie przekracza dwukrotności maksymalnej nastawy Δpw lub 200 kPa, zaleca się montaż na powrocie – w niższej temperaturze, co sprzyja trwałości uszczelnień.
• Jeśli Δpcałkowita znacznie przekracza 200 kPa, zalecany jest montaż na zasilaniu w celu ochrony urządzeń w instalacji.
• Kierunek przepływu przez regulator musi być zgodny ze strzałką na korpusie.
• Rurki impulsowe zaleca się prowadzić do instalacji możliwie poziomo, co ogranicza przedostawanie się zanieczyszczeń do wnętrza regulatora.
• Zalecane jest zastosowanie filtra zanieczyszczeń przed regulatorem w celu zwiększenia niezawodności pracy.
• Regulator, śrubunki przyłączeniowe i rurki impulsowe można zmontować na obiekcie bez użycia specjalnych narzędzi; nie jest wymagana kalibracja.
• Regulator dostarczany jest z instrukcją montażu producenta.
• Podczas prac serwisowych przy regulatorze lub rurkach impulsowych należy: wyłączyć pompę i zasilanie, zamknąć zawory odcinające, zlikwidować ciśnienie w instalacji oraz odczekać do jej całkowitego ostygnięcia; przed ponownym uruchomieniem sprawdzić prawidłowe podłączenie rurek impulsowych.

Normy i zgodność

• Dyrektywa dla urządzeń ciśnieniowych (PED) 2014/68/EU
• Grupa płynów: 2, PN25
• DN15…40 (w tym DN32): bez oznakowania CE, zgodnie z art. 4, par. 3 (uznana praktyka inżynierska)
• Dostępna deklaracja środowiskowa produktu (informacje m.in. o zgodności z RoHS, składzie materiałowym, opakowaniu i utylizacji).

Dane techniczne – Siemens VHG519K32-15

• Typ: VHG519K32-15
• Funkcja: samoczynny regulator różnicy ciśnienia z nastawą Δpw
• Średnica nominalna: DN32
• Przyłącze gwintowane (regulator): G 2 wg ISO 228-1
• Przyłącza rurek impulsowych: G ¼ B
• Ciśnienie nominalne: PN25
• Ciśnienie dopuszczalne: 2500 kPa (25 bar)
• kvs: 15 m³/h (H100, Δp = 100 kPa, woda 5…30 °C)
• Zakres nastawy różnicy ciśnienia Δpw: 15…60 kPa
• Maks. różnica ciśnienia na regulatorze Δpmax: 1600 kPa
• Minimalna całkowita różnica ciśnienia Δpmin,całkowite: wg zależności producenta (funkcja V̇₁₀₀ i nastawy Δpw)
• Poziom nieszczelności: < 0,05 %
• Współczynnik kawitacji Z: 0,6
• Materiały:
  • korpus i pokrywy komory membrany: żeliwo sferoidalne GJS-400-15
  • grzybek, gniazdo, trzpień: stal nierdzewna
  • membrana i uszczelnienia: EPDM
  • grzybek: profilowany, odciążony ciśnieniowo, z uszczelnieniem miękkim
• Wymiary (DN32): B = 12 mm, L1 = 130 mm, L2 = 139 mm, L3 = 274 mm, H = 63 mm
• Masa: 6,1 kg

Podsumowanie

Siemens VHG519K32-15 to wytrzymały, samoczynny regulator różnicy ciśnienia PN25 dla instalacji DN32, oferujący kvs = 15 m³/h oraz regulowaną nastawę Δpw 15…60 kPa. Solidny korpus z żeliwa sferoidalnego, odciążony ciśnieniowo, miękkouszczelniony grzybek ze stali nierdzewnej, membrana EPDM i dopuszczenie do pracy z wodą grzewczą, chłodniczą oraz parą niskiego ciśnienia czynią go niezawodnym elementem instalacji ciepłowniczych i HVAC. Współpraca ze śrubunkami ALG322 / ALG322B oraz ALS329 i standardowe rurki impulsowe ALP16 ułatwiają montaż, a spełnienie wymogów dyrektywy PED zapewnia odpowiedni poziom bezpieczeństwa eksploatacji.
