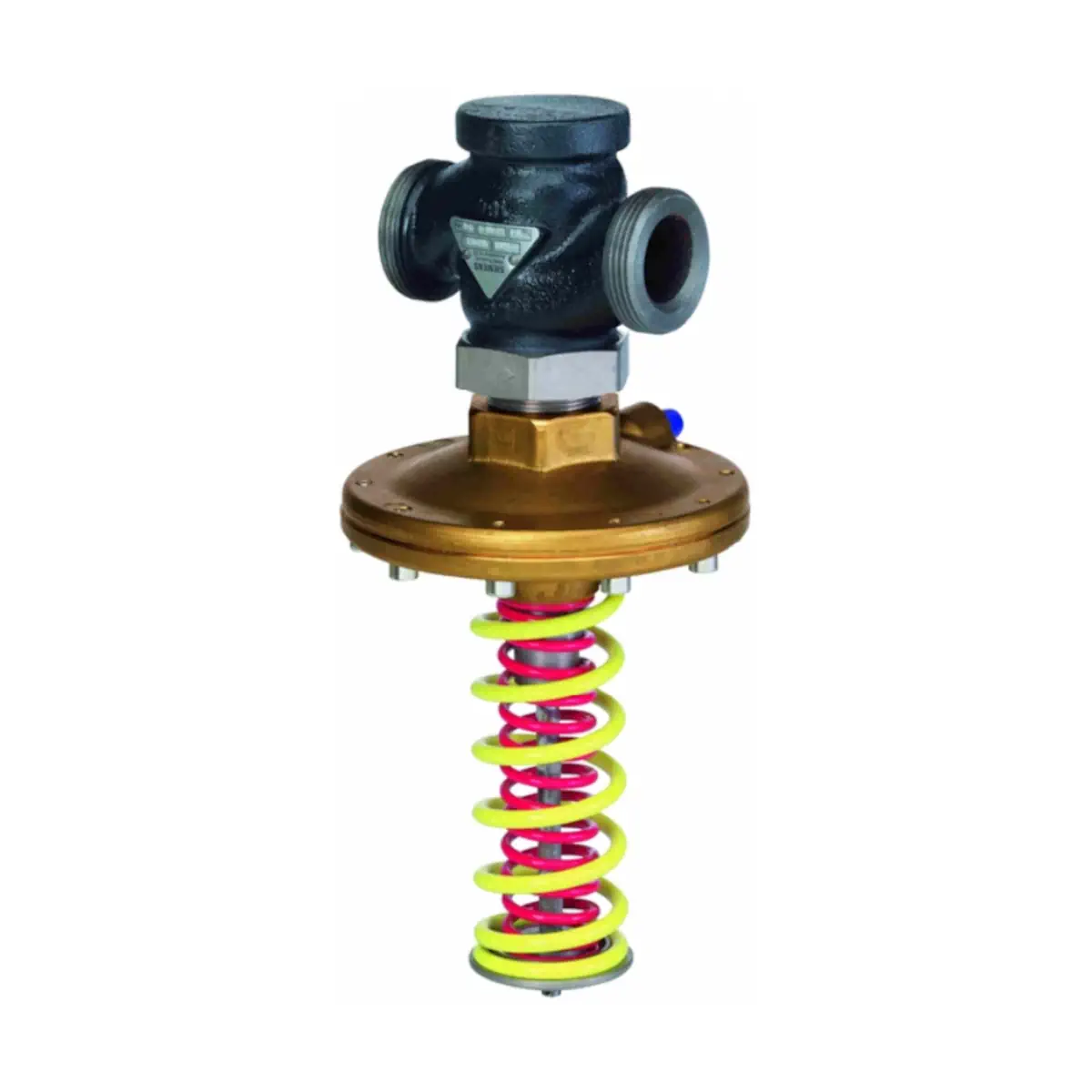

VHG519L50-32 Regulator różnicy ciśnienia o zmiennej nastawie, PN25, 1..150 [°C], do montażu na zasilaniu lub powrocie, DN50, kvs 32 [m3/h]

VHG519L50-32 to samoczynnie działający regulator różnicy ciśnienia PN25 o średnicy nominalnej DN50 i współczynniku przepływu kvs = 32 m³/h, przeznaczony do utrzymywania stałej różnicy ciśnienia w sieciach ciepłowniczych oraz instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych z czynnikami o temperaturze do 150 °C. Korpus z żeliwa sferoidalnego GJS-400-15, membranowa zasada działania oraz nastawiana różnica ciśnienia Δpw = 40…220 kPa (żółta sprężyna) zapewniają stabilną i powtarzalną regulację w zamkniętych obiegach hydraulicznych. Regulator może być montowany zarówno na przewodzie zasilającym, jak i powrotnym.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VHG519L50-32
• Typ urządzenia: samoczynny membranowy regulator różnicy ciśnienia
• Ciśnienie nominalne: PN25
• Średnica nominalna DN: 50
• Współczynnik przepływu kvs: 32 m³/h (przy Δp = 100 kPa i całkowicie otwartym regulatorze H100)
• Zakres nastawy różnicy ciśnienia Δpw: 40…220 kPa (wersja z żółtą sprężyną – VHG519L..)
• Maksymalna dopuszczalna różnica ciśnienia na regulatorze (Δpmax): 1600 kPa
• Wymagana minimalna całkowita różnica ciśnienia w instalacji: Δp_{min,całkowite} zgodnie z zależnością podaną w dokumentacji (w funkcji nastawy Δpw i przepływu objętościowego)
• Poziom nieszczelności: < 0,05 %
• Współczynnik kawitacji Z: 0,6
• Medium: woda chłodnicza i grzewcza (niskiej i wysokiej temperatury), woda z dodatkami (przeciwzamarzaniowymi, przeciwutleniającymi, wg VDI 2035) oraz para niskiego ciśnienia w dopuszczalnym zakresie pracy
• Temperatura czynnika: do 150 °C (szczegółowy dopuszczalny zakres pracy wg wykresu ciśnienie–temperatura)
• Miejsce montażu: przewód zasilający lub powrotny w zamkniętych obiegach hydraulicznych
• Materiał korpusu: żeliwo sferoidalne GJS-400-15
• Grzybek, gniazdo, trzpień: stal nierdzewna, grzybek profilowany, odciążony ciśnieniowo, z uszczelnieniem miękkim
• Membrana i uszczelnienia: EPDM
• Pokrywy komory membrany: żeliwo sferoidalne GJS-400-15
• Przyłącze hydrauliczne regulatora: gwint zewnętrzny G 2¾ wg ISO 228‑1
• Przyłącza rurek impulsowych: G ¼ B
• Standardowe wyposażenie: 2 rurki impulsowe ALP16 (długość 1600 mm, miedź)
• Montaż akcesoriów: dostępne śrubunki gwintowane i do spawania dopasowane do DN50
• Masa: ok. 9,1 kg

Zastosowanie

Regulator różnicy ciśnienia VHG519L50-32 stosowany jest do:

• utrzymywania stałej różnicy ciśnienia Δpw w sieciach ciepłowniczych,
• stabilizacji pracy instalacji grzewczych (niskotemperaturowych i wysokotemperaturowych),
• instalacji wentylacyjnych i klimatyzacyjnych z wodą lodową lub innymi dopuszczalnymi mediami,
• układów z wymiennikami ciepła, ciepłomierzami i innymi urządzeniami, dla których wymagana jest kontrolowana różnica ciśnienia,
• zamkniętych obiegów hydraulicznych, w których wymagane jest ograniczenie wahań ciśnienia przy zmiennej pracy pomp i odbiorników.

Dzięki dużemu współczynnikowi przepływu kvs = 32 m³/h regulator VHG519L50-32 jest przeznaczony do obiegów o znacznych przepływach i średnicy DN50.

Budowa i zasada działania

VHG519L50-32 jest membranowym regulatorem różnicy ciśnienia. Ciśnienie z przewodu zasilającego i powrotnego instalacji doprowadzone jest do komory membrany za pomocą dwóch rurek impulsowych. Różnica ciśnienia działa na membranę, której odkształcenie przenoszone jest na profilowany, odciążony ciśnieniowo grzybek.

• Przy wzroście całkowitej różnicy ciśnienia Δp_całkowita w instalacji grzybek przemieszcza się w kierunku położenia zamknięcia, dławiąc przepływ przez regulator.
• Przy spadku Δp_całkowita grzybek otwiera prześwit, zwiększając przepływ, tak aby utrzymać zadaną różnicę ciśnienia Δpw na stałym poziomie.
• Grzybek jest odciążony ciśnieniowo, dzięki czemu regulowana różnica ciśnienia Δpw nie wpływa na stosunek ciśnień wewnątrz regulatora (Δp_VHG) ani na całkowitą różnicę ciśnienia w obiegu.

Dla niezawodnego działania wymagane jest zapewnienie w instalacji minimalnej całkowitej różnicy ciśnienia Δp_{min,całkowite}, określonej w dokumentacji w zależności od nastawy Δpw i przepływu objętościowego.

Dobór i nastawa różnicy ciśnienia

Zakres regulowanej różnicy ciśnienia dla modelu VHG519L50-32 wynosi 40…220 kPa. Przy projektowaniu instalacji należy dobrać wartość nastawy Δpw zgodnie z wytycznymi:

• Różnica ciśnienia zadanego:
  Δp_w ≥ Δp_{Układu regulacji} = Δp_Zaworu + Δp_Wymiennika + Δp_Urządzeń + Δp_Przewodów
• Ciśnienie robocze na regulatorze:
  Δp_VHG = Δp_całkowita – Δp_w,nastawa
• Dobór kvs: kvs dobranego regulatora powinien wynosić ok. 1,1…1,3 wymaganej wartości kv; dla VHG519L50-32 wartość ta wynosi 32 m³/h, co pozwala na obsługę dużych przepływów w DN50.

Szczegółowy dobór regulatora na podstawie przepływu i ciśnienia roboczego Δp_VHG należy przeprowadzić z wykorzystaniem wykresu przepływu zawartego w dokumentacji.

Wyposażenie dodatkowe i akcesoria (DN50)

Regulator VHG519L50-32 jest standardowo dostarczany z dwoma rurkami impulsowymi ALP16. Śrubunki podłączeniowe należy zamawiać osobno; regulator i śrubunki są pakowane oddzielnie.

• Rurki impulsowe ALP..
  • ALP16 – długość 1600 mm, przyłącza: M8 x 1 (od strony regulatora) / G ¼ B (od strony instalacji), materiał: miedź (2 szt. w komplecie z regulatorem).
  • ALP25 – długość 2500 mm, przyłącza: M8 x 1 / G ¼ B, materiał: miedź (do zamówienia oddzielnie, gdy wymagana jest większa odległość podłączenia).
• Śrubunki gwintowane ALG..2 – żeliwo ciągliwe
  • ALG502 – do regulatorów VHG519.. DN50, przyłącze: G 2¾ (od strony regulatora) / Rp 2 (od strony instalacji), gwinty wg ISO 228‑1 / ISO 7‑1.
• Śrubunki gwintowane ALG..2B – mosiądz
  • ALG502B – do regulatorów VHG519.. DN50, przyłącze: G 2¾ / Rp 2, przeznaczone do czynników o temperaturze do 100 °C.
• Śrubunki do spawania ALS..2 / ALS..9 – stal
  • ALS509 – do regulatorów VHG519.. DN50, przyłącze: G 2¾ (od strony regulatora), przyłącze spawane do rurociągu o średnicy Ø 60,3 mm.

Montaż i wskazówki eksploatacyjne

• Regulator VHG519L50-32 może być montowany na przewodzie zasilającym lub powrotnym.
• Jeżeli całkowita różnica ciśnienia Δp_całkowita na regulatorze nie przekracza dwukrotności maksymalnej nastawy Δp_{w,nastawa,max} lub 200 kPa, zalecany jest montaż na powrocie (niższa temperatura – korzystniejsza dla trwałości uszczelnień).
• Przy znacznie wyższej Δp_całkowita zalecany jest montaż na zasilaniu w celu ochrony urządzeń w instalacji.
• Kierunek przepływu przez regulator musi odpowiadać oznaczeniu na korpusie urządzenia.
• Woda w instalacji powinna odpowiadać wymaganiom jakości wg VDI 2035.
• Dla zwiększenia niezawodności zaleca się zainstalowanie filtra zanieczyszczeń przed regulatorem.
• Rurki impulsowe należy montować tak, aby były doprowadzone poziomo do instalacji, co ogranicza przedostawanie się zanieczyszczeń do wnętrza regulatora.
• Dopuszczalne położenia montażowe zależą od temperatury czynnika (< 90 °C lub > 90 °C) i są pokazane na rysunkach w dokumentacji technicznej.
• Regulator, śrubunki i rurki impulsowe mogą być łatwo podłączone na obiekcie; nie są wymagane specjalne narzędzia ani kalibracja; urządzenie dostarczane jest z instrukcją montażu.
• Przy pracach serwisowych należy:
  • wyłączyć pompę i napięcie zasilające,
  • zamknąć zawory odcinające i zredukować ciśnienie w instalacji,
  • odczekać do całkowitego ostygnięcia układu,
  • w razie potrzeby odłączyć przewody elektryczne w pobliżu,
  • przed ponownym uruchomieniem sprawdzić prawidłowość podłączenia rurek impulsowych.

Dane techniczne – VHG519L50-32

• Model: VHG519L50-32
• Średnica nominalna DN: 50
• Ciśnienie nominalne: PN25
• Ciśnienie dopuszczalne: 2500 kPa (25 bar) wg ISO 7268 / EN 1333
• Maksymalna różnica ciśnienia na regulatorze (Δpmax): 1600 kPa (przy przepływie V̇₁₀₀)
• Zakres nastawy różnicy ciśnienia Δpw: 40…220 kPa
• Współczynnik przepływu kvs: 32 m³/h
• Współczynnik kawitacji Z: 0,6
• Poziom nieszczelności: < 0,05 %
• Dopuszczalne czynniki – płyny: woda chłodnicza; woda grzewcza niskiej i wysokiej temperatury; woda ze środkami przeciwzamarzaniowymi; woda z przeciwutleniaczami; woda z dodatkami wg VDI 2035
• Dopuszczalne czynniki – para: para niskiego ciśnienia w zakresie pracy zgodnym z wykresem ciśnienie–temperatura
• Materiał korpusu: żeliwo sferoidalne GJS‑400‑15
• Grzybek, gniazdo, trzpień: stal nierdzewna
• Membrana i uszczelnienia: EPDM
• Pokrywy komory membrany: żeliwo sferoidalne GJS‑400‑15
• Przyłącze hydrauliczne: gwint zewnętrzny G 2¾ wg ISO 228‑1
• Przyłącza rurek impulsowych: G ¼ B
• Wymiary (DN50): L1 = 160 mm, L2 = 139 mm, L3 = 274 mm, H = 63 mm
• Masa: ok. 9,1 kg
• Zgodność z dyrektywą ciśnieniową: PED 2014/68/EU, grupa płynów 2, DN50 – kategoria I, moduł A, z oznakowaniem CE
• Deklaracja środowiskowa: dostępna deklaracja środowiskowa produktu (informacje m.in. o zgodności z RoHS, składzie materiałowym, opakowaniu i utylizacji)

Podsumowanie

Siemens VHG519L50-32 to regulator różnicy ciśnienia PN25 dla średnicy DN50, oferujący wysoki współczynnik przepływu kvs = 32 m³/h i szeroki zakres nastawy Δpw = 40…220 kPa. Solidny korpus z żeliwa sferoidalnego, elementy ze stali nierdzewnej, membrana z EPDM oraz możliwość montażu na zasilaniu lub powrocie czynią go odpowiednim rozwiązaniem do stabilizacji hydraulicznej dużych obiegów w sieciach ciepłowniczych oraz instalacjach HVAC z wodą lub parą niskiego ciśnienia.
