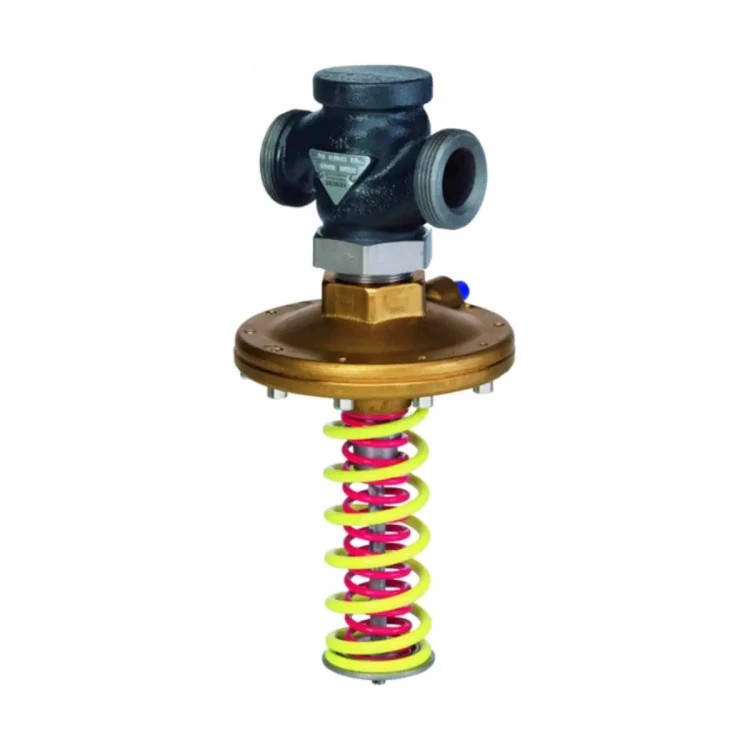

VHG519L20-8 Regulator różnicy ciśnienia o zmiennej nastawie, PN25, 1..150 [°C], do montażu na zasilaniu lub powrocie, DN20, kvs 8 [m3/h]

VHG519L20-8 to samoczynnie działający regulator różnicy ciśnienia PN25 z serii ACVATIX™, przeznaczony do instalacji o średnicy nominalnej DN20 i przepływie znamionowym kvs 8 m³/h. Utrzymuje zadaną, regulowaną różnicę ciśnienia w sieciach ciepłowniczych oraz w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych z czynnikami o temperaturze do 150 °C. Wersja VHG519L.. wyposażona jest w żółtą sprężynę, umożliwiającą nastawę różnicy ciśnienia w szerokim zakresie 30…210 kPa.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VHG519L20-8
• Typ urządzenia: samoczynny regulator różnicy ciśnienia
• Ciśnienie nominalne: PN25
• Średnica nominalna: DN20
• Przyłącza hydrauliczne regulatora: gwint zewnętrzny G 1¼ wg ISO 228‑1
• Nominalne natężenie przepływu kvs: 8 m³/h (zimna woda 5…30 °C, regulator całkowicie otwarty, spadek ciśnienia 100 kPa)
• Zakres nastawy różnicy ciśnienia Δpw: 30…210 kPa (wersja VHG519L.. z żółtą sprężyną, DN15…32)
• Maksymalna dopuszczalna różnica ciśnienia Δpmax na regulatorze: 1600 kPa (przy przepływie V̇100, zgodnie z wykresem przepływu)
• Temperatura czynnika: do 150 °C (płyny i para niskiego ciśnienia w dopuszczalnym obszarze pracy)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury, woda z dodatkami przeciwzamarzaniowymi, przeciwutleniającymi i innymi wg VDI 2035, a także para niskiego ciśnienia do 0,4 MPa
• Zakres zastosowania: sieci ciepłownicze oraz zamknięte obiegi hydrauliczne instalacji grzewczych, wentylacyjnych i klimatyzacyjnych
• Korpus: żeliwo sferoidalne GJS‑400‑15
• Grzybek, gniazdo, trzpień: stal nierdzewna
• Membrana i uszczelnienia: EPDM
• Pokrywy komory membrany: żeliwo sferoidalne GJS‑400‑15
• Rodzaj grzybka: profilowany, odciążony ciśnieniowo, z uszczelnieniem miękkim
• Poziom nieszczelności: < 0,05 %
• Współczynnik kawitacji Z: 0,6
• Przyłącza rurek impulsowych: gwint G¼ B
• W zestawie: dwie rurki impulsowe ALP16 (długość 1600 mm)
• Montaż: na przewodzie zasilającym lub powrotnym instalacji

Zastosowanie

Regulator VHG519L20-8 stosowany jest do utrzymywania stałej, zadanej różnicy ciśnienia w obiegach hydraulicznych, w szczególności:

• w sieciach ciepłowniczych,
• w instalacjach centralnego ogrzewania (niskiej i wysokiej temperatury),
• w instalacjach wentylacyjnych i klimatyzacyjnych (układy chłodzące),
• w instalacjach z wodą z dodatkami (inhibitory korozji, środki przeciwzamarzaniowe, dodatki wg VDI 2035),
• w układach z parą niskiego ciśnienia do 0,4 MPa w dopuszczalnym zakresie ciśnienia i temperatury.

Urządzenie przeznaczone jest do zamkniętych obiegów hydraulicznych.

Budowa i zasada działania

Działanie regulatora różnicy ciśnienia

• VHG519L20-8 jest samoczynnie działającym regulatorem różnicy ciśnienia – do pracy nie wymaga zewnętrznego sygnału sterującego.
• Do króćców przyłączeniowych regulatora podłączane są dwie rurki impulsowe ALP.., które doprowadzają ciśnienie z przewodu zasilającego i powrotnego instalacji.
• Różnica ciśnień pomiędzy zasilaniem a powrotem oddziałuje na membranę wewnątrz regulatora.
• Odkształcenie membrany przenoszone jest na grzybek regulacyjny, który zamyka się przy wzroście całkowitej różnicy ciśnienia Δp_całkowita lub otwiera się przy jej spadku.
• Dzięki temu regulowana różnica ciśnienia Δp_w (zadana) jest utrzymywana na stałym poziomie w zadanym zakresie nastawy.
• Grzybek jest odciążony ciśnieniowo, dlatego regulowana różnica ciśnienia Δp_w nie wpływa na stosunek ciśnienia wewnątrz regulatora ani na całkowitą różnicę ciśnień w instalacji.
• Dla niezawodnego działania wymagane jest spełnienie minimalnej całkowitej różnicy ciśnienia Δp_{min,całkowita} w instalacji wraz z regulatorem, zgodnie z zależnością podaną przez producenta.

Nastawa różnicy ciśnienia

• Wersja VHG519L20-8 należy do serii VHG519L.. z żółtą sprężyną nastawną, umożliwiającą ustawienie zadanej różnicy ciśnienia Δp_w w zakresie 30…210 kPa (dla DN15…32).
• Nastawa Δp_w odbywa się mechanicznie na regulatorze, zgodnie z instrukcją producenta.
• Wymagana wartość zadanej różnicy ciśnienia powinna być co najmniej równa sumie spadków ciśnienia w regulowanym obiegu (zawór regulacyjny, wymiennik, urządzenia, przewody), zgodnie z opisem w części „Dobór”.

Dobór i zakres pracy

Dobierając regulator różnicy ciśnienia VHG519L20-8, należy uwzględnić wymagane natężenie przepływu oraz spadki ciśnienia w elementach instalacji.

• Wymagana regulowana różnica ciśnienia powinna spełniać zależność:
  Δp_w ≥ Δp_{układu regulacji} = Δp_zaworu + Δp_wymiennika + Δp_urządzeń + Δp_przewodu.
• Różnica ciśnienia na regulatorze przy ustawionej wartości zadanej:
  Δp_VHG = Δp_całkowita – Δp_w,nastawa.
• Dobór kvs odbywa się na podstawie wykresu przepływu producenta dla serii VHG519..; wartość kvs dobranego regulatora powinna być większa od obliczonej wartości kv.
• Przy montażu na powrocie wartość Δp_VHG nie powinna przekraczać 200 kPa ani dwukrotności maksymalnej nastawy Δp_{w,nastawa,max}.

Montaż i uruchomienie

• Regulator może być montowany na przewodzie zasilającym lub powrotnym.
• Jeżeli całkowita różnica ciśnienia Δp_całkowita na regulatorze nie przekracza dwukrotności maksymalnej nastawy Δp_{w,nastawa,max} lub 200 kPa, zalecany jest montaż na powrocie, gdzie temperatura czynnika jest niższa, co sprzyja trwałości uszczelnień.
• Jeżeli całkowita różnica ciśnień znacząco przekracza 200 kPa, zalecany jest montaż na zasilaniu, w celu ochrony zainstalowanych urządzeń.
• Regulator musi być zamontowany tak, aby kierunek przepływu czynnika był zgodny ze strzałką na korpusie.
• Rurki impulsowe ALP.. zaleca się prowadzić tak, aby były doprowadzone do instalacji poziomo, co ogranicza przedostawanie się zanieczyszczeń do wnętrza regulatora.
• Przyłącza rurek impulsowych od strony instalacji należy zaprojektować zgodnie z wymiarami podanymi przez producenta (gwint G¼ B, odpowiednie średnice przyłączy).
• Zalecane jest zastosowanie filtra zanieczyszczeń przed regulatorem, aby zwiększyć niezawodność działania.
• Regulator, śrubunki podłączeniowe i rurki impulsowe można podłączyć na obiekcie bez użycia specjalnych narzędzi; nie jest wymagana kalibracja.
• Podczas prac serwisowych należy:
  • wyłączyć pompę i napięcie zasilające instalacji,
  • zamknąć zawory odcinające i zlikwidować ciśnienie w obiegu,
  • odczekać do całkowitego ostygnięcia instalacji,
  • w razie potrzeby odłączyć przewody elektryczne instalacji (jeśli występują elementy elektryczne w układzie).
• Przed ponownym uruchomieniem należy sprawdzić poprawność podłączenia rurek impulsowych.

Wyposażenie dodatkowe dla DN20

Do regulatora VHG519L20-8 dostępne są dedykowane śrubunki i rurki impulsowe. Regulator jest standardowo dostarczany z dwoma rurkami impulsowymi ALP16. Śrubunki podłączeniowe należy zamawiać osobno.

• Śrubunki gwintowane ALG202 (żeliwo ciągliwe, fosforanowane)
  • do regulatora VHG519.., DN20,
  • przyłącze od strony regulatora: G 1¼ (gwint walcowy wg ISO 228‑1),
  • przyłącze od strony instalacji: Rp ¾ (gwint walcowy wg ISO 7‑1),
  • komplet składa się z 2 nakrętek łączących, 2 półśrubunków i 2 uszczelek płaskich.
• Śrubunki gwintowane ALG202B (mosiądz)
  • do regulatora VHG519.., DN20,
  • przyłącza jak w ALG202 (G 1¼ / Rp ¾),
  • przeznaczone do czynników o temperaturze do 100 °C.
• Śrubunki do spawania ALS252 (stal)
  • do regulatora VHG519.., DN20,
  • przyłącze od strony regulatora: G 1¼ (gwint walcowy wg ISO 228‑1),
  • przyłącze od strony instalacji: końcówka do spawania na rurę o średnicy zewnętrznej 33,7 mm.
• Rurki impulsowe ALP.. (miedź)
  • ALP16 – długość 1600 mm, w zestawie z regulatorem VHG519L20-8:
    • przyłącze od strony regulatora: gwint M8 × 1,
    • przyłącze od strony instalacji: gwint G¼ B.
  • ALP25 – długość 2500 mm, do zamówienia osobno (te same przyłącza, dla większych odległości pomiędzy punktem pomiaru ciśnienia a regulatorem).

Dane techniczne – VHG519L20-8

• Typ: VHG519L20-8
• Średnica nominalna DN: 20
• Ciśnienie nominalne: PN25
• Ciśnienie dopuszczalne: 2500 kPa (25 bar) wg ISO 7268 / EN 1333
• Ciśnienie robocze: w dopuszczalnym obszarze pracy (płyny / para) zgodnie z wykresem ciśnienie–temperatura wg ISO 7005 i EN 1092
• Zakres nastawy Δp_w (DN20, wersja L): 30…210 kPa
• Maks. różnica ciśnień na regulatorze Δp_max: 1600 kPa (przy przepływie V̇100)
• Poziom nieszczelności: < 0,05 %
• Współczynnik kawitacji Z: 0,6
• Nominalne natężenie przepływu kvs: 8 m³/h
• Dopuszczalne czynniki – płyny:
  • woda chłodnicza,
  • woda grzewcza niskiej i wysokiej temperatury,
  • woda ze środkami przeciwzamarzaniowymi,
  • woda z przeciwutleniaczami,
  • woda z dodatkami wg VDI 2035.
• Dopuszczalne czynniki – para: para niskiego ciśnienia do 0,4 MPa, w granicach dopuszczalnego obszaru pracy (płyny / para nasycona / przegrzana).
• Temperatura czynnika: do 150 °C (dla zastosowań zgodnych z wykresem dopuszczalnego zakresu pracy).
• Korpus: żeliwo sferoidalne GJS‑400‑15
• Grzybek, gniazdo, trzpień: stal nierdzewna
• Membrana i uszczelnienia: EPDM
• Pokrywy komory membrany: żeliwo sferoidalne GJS‑400‑15
• Śrubunki podłączeniowe ALS.. (stal):
  • DN15…32: materiał 1.0036,
  • DN40…50: materiał 1.0308.
• Śrubunki ALG..2 (żeliwo ciągliwe, fosforanowane) / ALG..2B (mosiądz): wg tabel producenta (dla DN20: typ ALG202 / ALG202B).
• Przyłącza gwintowane regulatora: G… wg ISO 228‑1
• Przyłącza rurek impulsowych: G¼ B
• Normy i dyrektywy:
  • Dyrektywa dla urządzeń ciśnieniowych PED 2014/68/EU, osprzęt ciśnieniowy,
  • grupa płynów 2, PN25,
  • dla DN20: bez oznaczenia CE zgodnie z art. 4, par. 3 (uznana praktyka inżynierska, PS × DN < 1000).

Wymiary – VHG519L20-8

• DN: 20
• Przyłącza gwintowane regulatora: G 1¼
• B: 10 mm
• L1: 100 mm
• L2: 119 mm
• L3: 254 mm
• H: 44,5 mm
• Masa (W): ok. 4,4 kg

Podsumowanie

Siemens VHG519L20-8 to regulator różnicy ciśnienia PN25 dla średnicy DN20 i przepływu znamionowego kvs 8 m³/h, przeznaczony do instalacji grzewczych, chłodniczych oraz sieci ciepłowniczych z wodą lub parą niskiego ciśnienia. Samoczynne działanie z membraną, nastawna różnica ciśnienia 30…210 kPa, solidny korpus z żeliwa sferoidalnego GJS‑400‑15 oraz wysoka szczelność (<0,05 %) sprawiają, że regulator ten umożliwia stabilne utrzymywanie wymaganej różnicy ciśnienia w zamkniętych obiegach hydraulicznych, przy temperaturach czynnika do 150 °C.
