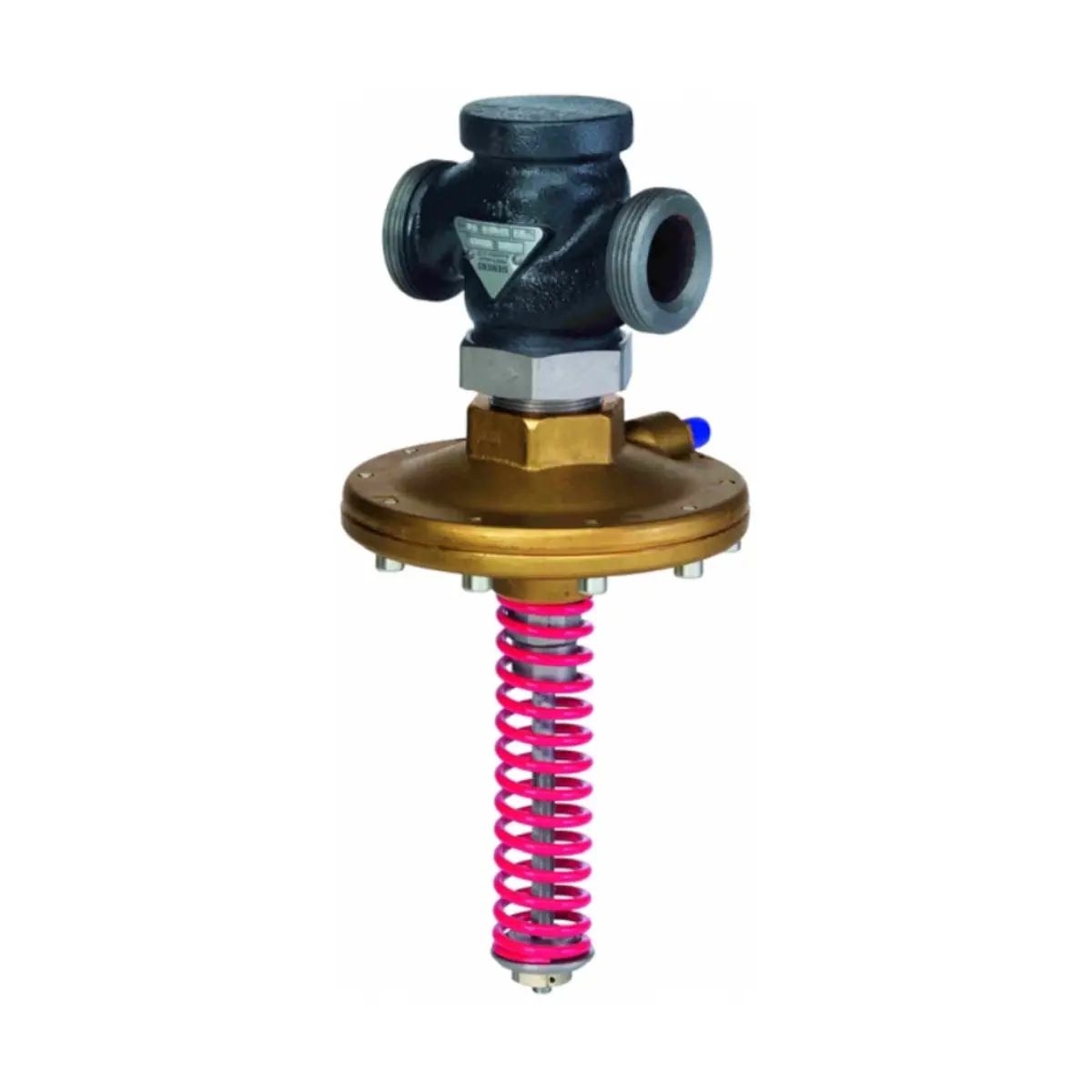

VHG519K50-32 Regulator różnicy ciśnienia o zmiennej nastawie, PN25, 1..150 [°C], do montażu na zasilaniu lub powrocie, DN50, kvs 32 [m3/h]

VHG519K50-32 to samoczynny regulator różnicy ciśnienia PN25 z serii Acvatix firmy Siemens, przeznaczony do pracy w zamkniętych obiegach hydraulicznych instalacji grzewczych, wentylacyjnych, klimatyzacyjnych i sieci ciepłowniczych. Regulator o średnicy DN50 z korpusem z żeliwa sferoidalnego GJS-400-15, z gwintowanym przyłączem G 2¾ i współczynnikiem przepływu kvs = 32 m³/h utrzymuje zadaną różnicę ciśnienia w zakresie 25…70 kPa bez potrzeby zasilania elektrycznego.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: VHG519K50-32
• Typ urządzenia: samoczynny regulator różnicy ciśnienia (bez zasilania elektrycznego)
• Ciśnienie nominalne: PN25
• Średnica nominalna DN: 50
• Przyłącza hydrauliczne: gwint zewnętrzny G 2¾ wg ISO 228-1
• Nominalne natężenie przepływu (kvs): 32 m³/h (woda 5…30 °C, Δp = 100 kPa)
• Zakres nastawy różnicy ciśnienia Δpw: 25…70 kPa
• Maksymalna dopuszczalna różnica ciśnienia Δpmax na regulatorze: 1600 kPa
• Ciśnienie dopuszczalne: 2500 kPa (25 bar) wg ISO 7268 / EN 1333
• Poziom nieszczelności: < 0,05 %
• Temperatura czynnika: do 150 °C (w zamkniętych obiegach hydraulicznych)
• Dopuszczalne media: woda chłodnicza i grzewcza (niskiej i wysokiej temperatury), woda z glikolem i dodatkami wg VDI 2035, para niskiego ciśnienia do 0,4 MPa
• Materiał korpusu: żeliwo sferoidalne GJS-400-15
• Elementy wewnętrzne: grzybek, gniazdo i trzpień ze stali nierdzewnej; membrana i uszczelnienia z EPDM
• Rodzaj grzybka: profilowany, odciążony ciśnieniowo, z uszczelnieniem miękkim
• Przyłącza rurek impulsowych: G¼ B
• Masa: ok. 9,1 kg
• Wyposażenie standardowe: 2 rurki impulsowe ALP16 (długość 1600 mm, miedź)
• Zgodność z przepisami: urządzenie ciśnieniowe wg PED 2014/68/EU, grupa płynów 2; DN50 – kategoria I, moduł A, z oznakowaniem CE

Zastosowanie

Regulator różnicy ciśnienia VHG519K50-32 przeznaczony jest do automatycznego utrzymywania stałej, zadanej różnicy ciśnienia w instalacjach:

• sieci ciepłowniczych,
• instalacji grzewczych (niskiej i wysokiej temperatury),
• instalacji wentylacyjnych i klimatyzacyjnych (HVAC),
• obiegów z wodą chłodniczą oraz parą niskiego ciśnienia do 0,4 MPa,
• zamkniętych obiegów hydraulicznych wymagających stabilizacji Δp.

Utrzymywanie stałej różnicy ciśnienia Δpw chroni armaturę regulacyjną i urządzenia odbiorcze przed wahaniami ciśnienia i umożliwia precyzyjną regulację przepływu w wydzielonych obiegach (zawór regulacyjny, wymiennik, przewody i urządzenia).

Budowa i zasada działania

VHG519K50-32 jest samoczynnie działającym regulatorem różnicy ciśnienia. Do działania wykorzystuje energię hydrauliczną medium – nie wymaga zasilania elektrycznego ani siłownika.

• Ciśnienie z przewodu zasilającego i powrotnego doprowadzane jest do komory membrany za pomocą dwóch rurek impulsowych. Różnica ciśnień działa na membranę przeciwko sprężynie nastawczej, odpowiadającej zadanej wartości Δpw.
• Odkształcenie membrany przenoszone jest na grzybek zaworu, który przymyka regulator przy wzroście całkowitej różnicy ciśnienia Δp_całkowita lub otwiera go przy spadku ciśnienia, utrzymując regulowaną różnicę ciśnienia Δpw na zadanym poziomie.
• Grzybek jest odciążony ciśnieniowo, dzięki czemu regulowana różnica ciśnienia Δpw nie wpływa na stosunek ciśnienia wewnątrz regulatora Δp_VHG ani na całkowitą różnicę ciśnienia Δp_całkowita.
• Dla niezawodnej pracy wymagane jest zapewnienie w instalacji minimalnej całkowitej różnicy ciśnienia Δp_{min,całkowita}, zależnej od nastawy Δpw i natężenia przepływu – jej dobór opisano wzorem w dokumentacji technicznej.

Wersja VHG519K50-32 umożliwia płynną nastawę różnicy ciśnienia w zakresie 25…70 kPa, co pozwala na dopasowanie pracy regulatora do wymaganego spadku ciśnienia w chronionym obiegu regulacji.

Media robocze

Regulator VHG519K50-32 przeznaczony jest do pracy z mediami z grupy płynów 2 wg PED:

• Płyny:
  • woda chłodnicza,
  • woda grzewcza niskiej i wysokiej temperatury,
  • woda ze środkami przeciwzamarzaniowymi (np. roztwory glikolu),
  • woda z przeciwutleniaczami,
  • woda z dodatkami zgodnie z VDI 2035.
• Para: para niskiego ciśnienia do 0,4 MPa w dozwolonym zakresie ciśnienia roboczego i temperatury (zgodnie z wykresem ciśnienie–temperatura).

Wyposażenie dodatkowe i akcesoria (DN50)

Regulator VHG519K50-32 jest standardowo dostarczany z dwoma rurkami impulsowymi ALP16. Śrubunki przyłączeniowe należy zamawiać oddzielnie.

• Rurki impulsowe:
  • ALP16 – 1600 mm, M8×1 (strona regulatora) / G¼ B (strona instalacji), miedź – 2 sztuki w komplecie z regulatorem.
  • ALP25 – 2500 mm, M8×1 / G¼ B, miedź – opcjonalne, gdy regulator montowany jest w większej odległości od miejsca poboru ciśnienia.
• Śrubunki gwintowane do DN50 (strona instalacji z gwintem Rp 2):
  • ALG502 – śrubunki z przyłączami gwintowanymi, żeliwo ciągliwe, fosforanowane; od strony regulatora gwint G 2¾ wg ISO 228-1, od strony instalacji gwint Rp 2 wg ISO 7-1.
  • ALG502B – śrubunki gwintowane z mosiądzu (do czynników o temperaturze do 100 °C), G 2¾ / Rp 2.
• Śrubunki do spawania (DN50):
  • ALS509 – śrubunki z przyłączami do spawania, stal; od strony regulatora gwint G 2¾ wg ISO 228-1, od strony instalacji króćce do spawania na rurę o średnicy zewnętrznej 60,3 mm.

Dane techniczne

• Model: VHG519K50-32
• Średnica nominalna DN: 50
• Przyłącza hydrauliczne: gwint zewnętrzny G 2¾ wg ISO 228-1
• Przyłącza rurek impulsowych: G¼ B
• kvs: 32 m³/h (woda 5…30 °C, Δp = 100 kPa, H100)
• Zakres nastawy różnicy ciśnienia Δpw: 25…70 kPa
• Maks. dopuszczalna różnica ciśnienia Δpmax: 1600 kPa
• Ciśnienie nominalne: PN25
• Ciśnienie dopuszczalne (PS): 2500 kPa (25 bar)
• Współczynnik kawitacji Z: 0,6
• Poziom nieszczelności: < 0,05 %
• Dopuszczalne media: płyny i para niskiego ciśnienia (jak w sekcji „Media robocze”)
• Temperatura czynnika: do 150 °C (zgodnie z wykresem ciśnienie–temperatura)
• Korpus: żeliwo sferoidalne GJS-400-15
• Pokrywy komory membrany: żeliwo sferoidalne GJS-400-15
• Grzybek, gniazdo, trzpień: stal nierdzewna
• Membrana i uszczelnienia: EPDM
• Rodzaj grzybka: profilowany, odciążony ciśnieniowo, z uszczelnieniem miękkim
• Wymiary regulatora (DN50):
  • B: 16 mm
  • L1: 160 mm
  • L2: 139 mm
  • L3: 274 mm
  • H: 63 mm
  • Średnica kołnierza obudowy sprężyny: ok. 136 mm
• Masa: ok. 9,1 kg
• Dyrektywy i normy:
  • Dyrektywa dla urządzeń ciśnieniowych PED 2014/68/EU
  • Grupa płynów 2, PN25
  • DN50: kategoria I, moduł A, z oznakowaniem CE
  • Ciśnienie robocze i temperatura zgodnie z ISO 7005 i EN 1092 (wg wykresu w dokumentacji)

Montaż i wskazówki projektowe

• Regulator może być montowany na przewodzie zasilającym lub powrotnym.
• Jeżeli całkowita różnica ciśnienia Δp_całkowita na regulatorze nie przekracza dwukrotności maksymalnej wartości Δpw,nastawa lub 200 kPa, zaleca się montaż na powrocie (niższa temperatura, większa trwałość uszczelnień).
• Gdy Δp_całkowita znacznie przekracza 200 kPa, rekomendowany jest montaż na zasilaniu w celu ochrony urządzeń zainstalowanych w obiegu.
• Woda w instalacji powinna spełniać wymagania jakościowe wg VDI 2035.
• Dla zwiększenia niezawodności działania zaleca się montaż filtra zanieczyszczeń przed regulatorem.
• Rurki impulsowe należy prowadzić możliwie poziomo i zaprojektować ich przyłącza zgodnie z zaleceniami producenta, co ogranicza przedostawanie się zanieczyszczeń do komory membrany.
• Regulator musi być zamontowany tak, aby kierunek przepływu medium był zgodny ze strzałką na korpusie.
• Dopuszczalne położenie montażowe zależy od temperatury medium (inne wymagania dla T < 90 °C i dla T > 90 °C) – należy stosować się do schematów w instrukcji montażu.
• Montaż regulatora, śrubunków i rurek impulsowych nie wymaga specjalnych narzędzi ani kalibracji; urządzenie dostarczane jest z instrukcją montażu.
• Podczas prac serwisowych należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, zredukować ciśnienie w instalacji i poczekać na jej ostygnięcie przed demontażem regulatora lub rurek impulsowych.

Podsumowanie

Siemens VHG519K50-32 to wytrzymały, mechaniczny regulator różnicy ciśnienia DN50, PN25 o współczynniku kvs = 32 m³/h, przeznaczony do stabilizacji różnicy ciśnienia 25…70 kPa w zamkniętych obiegach sieci ciepłowniczych i instalacji HVAC. Solidny korpus z żeliwa sferoidalnego, elementy wewnętrzne ze stali nierdzewnej, miękkouszczelniony grzybek oraz bardzo niski poziom nieszczelności zapewniają długotrwałą i niezawodną pracę. Samoczynne działanie bez konieczności zasilania elektrycznego, szeroki zakres dopuszczalnych mediów i dostępne akcesoria przyłączeniowe (ALP, ALG, ALS) czynią z VHG519K50-32 uniwersalny regulator różnicy ciśnienia do wymagających zastosowań w instalacjach wodnych i parowych.
