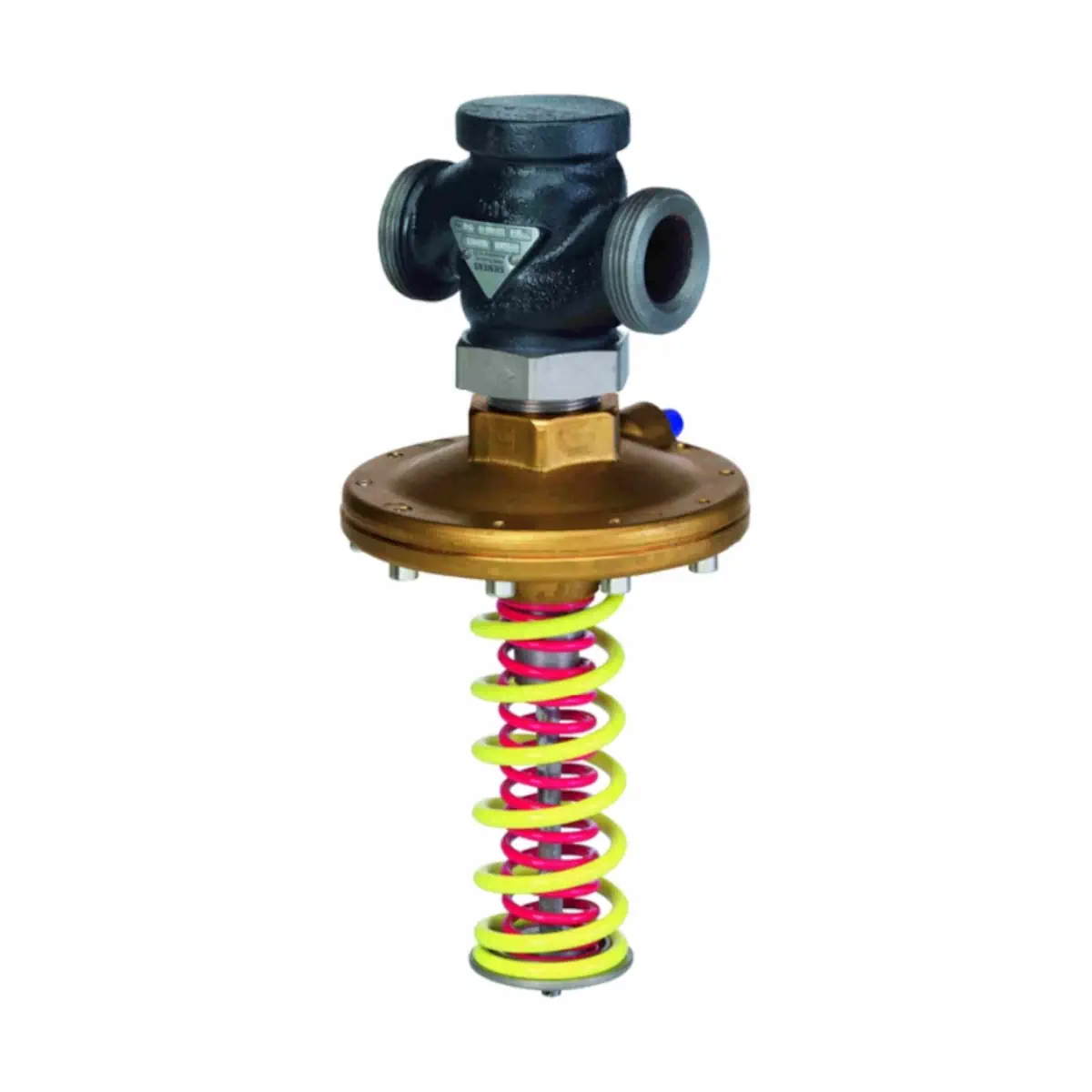

VHG519L40-21 Regulator różnicy ciśnienia o zmiennej nastawie, PN25, 1..150 [°C], do montażu na zasilaniu lub powrocie, DN40, kvs 21 [m3/h]

VHG519L40-21 to samoczynnie działający regulator różnicy ciśnienia PN25 z linii Acvatix firmy Siemens, przeznaczony do utrzymywania stałej, regulowanej różnicy ciśnienia w obiegach wodnych i parowych instalacji HVAC. Wersja VHG519L.. wyposażona jest w żółtą sprężynę regulacyjną, umożliwiając nastawę różnicy ciśnienia w szerokim zakresie 40…220 kPa. Model o średnicy DN40, z przyłączem gwintowanym G 2¼ i współczynnikiem przepływu kvs = 21 m³/h, przeznaczony jest do pracy w zamkniętych obiegach hydraulicznych sieci ciepłowniczych oraz instalacji grzewczych, wentylacyjnych i klimatyzacyjnych z czynnikami o temperaturze do 150 °C.

Najważniejsze cechy

• Producent: Siemens
• Linia produktowa: ACVATIX
• Model: VHG519L40-21
• Typ urządzenia: samoczynnie działający regulator różnicy ciśnienia
• Ciśnienie nominalne: PN25
• Średnica nominalna: DN40
• Przyłącze od strony regulatora: gwint G 2¼ wg ISO 228-1
• Współczynnik przepływu kvs: 21 m³/h (woda 5…30 °C, Δp = 100 kPa, H100)
• Zakres nastawy różnicy ciśnienia Δpw: 40…220 kPa (wersja VHG519L.. z żółtą sprężyną)
• Maksymalna różnica ciśnienia na regulatorze Δpmax: 1600 kPa
• Poziom nieszczelności: < 0,05%
• Współczynnik kawitacji: z = 0,6
• Zakres temperatury czynnika: do 150 °C (zgodnie z wykresem ciśnienie/temperatura dla PN25)
• Dopuszczalne media – płyny: woda chłodnicza, woda grzewcza niskiej i wysokiej temperatury, woda ze środkami przeciwzamarzaniowymi, z przeciwutleniaczami oraz dodatkami wg VDI 2035
• Dopuszczalne media – para: para niskiego ciśnienia do 0,4 MPa (w dozwolonym obszarze pracy wg wykresu ciśnienie/temperatura)
• Montaż: na przewodzie zasilającym lub powrotnym zamkniętych układów hydraulicznych
• Korpus: żeliwo sferoidalne GJS-400-15
• Grzybek, gniazdo, trzpień: stal nierdzewna
• Membrana i uszczelnienia: EPDM
• Pokrywy komory membrany: żeliwo sferoidalne GJS-400-15
• Rodzaj grzybka: profilowany, odciążony ciśnieniowo, z uszczelnieniem miękkim
• Przyłącza rurek impulsowych: G¼ B
• Rurki impulsowe w komplecie: 2 × ALP16 (długość 1600 mm, miedź, M8×1 / G¼ B)
• Masa: ok. 7,0 kg
• Zgodność z dyrektywą PED 2014/68/EU: grupa płynów 2, PN25; DN15…40 – wykonanie wg uznanej praktyki inżynierskiej (bez oznakowania CE)

Zastosowanie

Regulator VHG519L40-21 stosowany jest do utrzymywania stałej, zadanej różnicy ciśnienia Δpw w:

• sieciach ciepłowniczych,
• instalacjach grzewczych niskiej i wysokiej temperatury,
• układach chłodniczych i klimatyzacyjnych,
• instalacjach wentylacyjnych z wodnymi wymiennikami ciepła.

Przeznaczony jest do zamkniętych obiegów hydraulicznych z wodą lub wodą z dodatkami wg VDI 2035, a także do pracy z parą niskiego ciśnienia do 0,4 MPa, w granicach dopuszczalnych przez wykres ciśnienie–temperatura dla armatury PN25. Może być montowany zarówno na przewodzie zasilającym, jak i powrotnym instalacji.

Budowa i zasada działania

Zasada działania

VHG519L40-21 jest samoczynnie działającym regulatorem różnicy ciśnienia. Zadaniem urządzenia jest utrzymywanie stałej, nastawionej różnicy ciśnienia Δpw pomiędzy zasilaniem a powrotem instalacji:

• ciśnienie z przewodu zasilającego i powrotnego doprowadzane jest do komory membrany za pomocą rurek impulsowych,
• różnica ciśnień powoduje ugięcie membrany, a jej przemieszczenie przenoszone jest na grzybek regulacyjny,
• przy wzroście całkowitej różnicy ciśnienia Δp regulator jest przymykany, ograniczając przepływ i utrzymując nastawioną Δpw,
• przy spadku różnicy ciśnienia grzybek otwiera się, zwiększając przepływ i ponownie stabilizując Δpw.

Grzybek jest odciążony ciśnieniowo, dzięki czemu regulowana różnica ciśnienia Δpw nie wpływa na rozkład ciśnień wewnątrz regulatora i na całkowitą różnicę ciśnienia w instalacji. Dla niezawodnej pracy wymagane jest zapewnienie minimalnej całkowitej różnicy ciśnień Δp_{min,całkowite} w układzie z regulatorem.

Nastawa różnicy ciśnienia

• Wersja VHG519L.. z żółtą sprężyną umożliwia ustawienie Δpw w zakresie 40…220 kPa dla modelu VHG519L40-21.
• Nastawa realizowana jest mechanicznie na sprężynie regulacyjnej i dotyczy regulowanej różnicy ciśnienia Δpw pomiędzy przewodem zasilającym i powrotnym.
• Gdy wymagana różnica ciśnienia znajduje się pomiędzy zakresami sprężyn (wersje K i L), zalecany jest wybór zakresu z niższymi wartościami Δpw, co poprawia czułość regulacji.

Elementy konstrukcyjne

• Korpus: żeliwo sferoidalne GJS-400-15, przeznaczone do pracy przy ciśnieniu PN25 i temperaturach czynnika do 150 °C.
• Grzybek, gniazdo, trzpień: stal nierdzewna, zapewniająca odporność korozyjną i trwałość przy pracy z wodą i parą.
• Membrana i uszczelnienia: EPDM – odporne na typowe media instalacyjne (woda z dodatkami wg VDI 2035).
• Pokrywy komory membrany: żeliwo sferoidalne GJS-400-15.
• Grzybek profilowany, odciążony ciśnieniowo z uszczelnieniem miękkim – mała nieszczelność zamknięcia (< 0,05%) i stabilna charakterystyka regulacyjna.
• Przyłącza gwintowane: G 2¼ wg ISO 228-1 (strona regulatora).
• Przyłącza rurek impulsowych: gwint G¼ B.

Montaż i wskazówki projektowe

• Regulator może być montowany na przewodzie zasilającym lub powrotnym:
  • jeżeli całkowita różnica ciśnień na regulatorze nie przekracza dwukrotności maksymalnej nastawy Δpw ani 200 kPa, zaleca się montaż na powrocie (niższa temperatura, większa trwałość uszczelnień),
  • gdy różnica ciśnień w instalacji jest znacznie wyższa, preferowany jest montaż na zasilaniu, aby chronić urządzenia w instalacji.
• Regulator musi być zabudowany tak, aby kierunek przepływu czynnika był zgodny ze strzałką kierunku przepływu na korpusie.
• Rurki impulsowe powinny być prowadzone tak, aby były podłączone do instalacji możliwie poziomo – ogranicza to przedostawanie się zanieczyszczeń do regulatora i poprawia niezawodność działania.
• Przyłącza dla rurek impulsowych zaleca się wykonać zgodnie z wytycznymi producenta (odpowiednie średnice i głębokości gniazd), aby zapewnić szczelność i prawidłowy pomiar ciśnienia.
• W celu zwiększenia niezawodności pracy zaleca się zastosowanie filtra zanieczyszczeń przed regulatorem.
• Czynnik roboczy powinien spełniać wymagania jakościowe VDI 2035.
• Regulator, śrubunki przyłączeniowe i rurki impulsowe można podłączyć na obiekcie bez użycia specjalnych narzędzi i bez konieczności kalibracji.
• Przed pracami serwisowymi przy regulatorze lub rurkach impulsowych należy:
  • wyłączyć pompę oraz (w razie potrzeby) zasilanie elektryczne innych elementów instalacji,
  • zamknąć zawory odcinające i zredukować ciśnienie w instalacji,
  • odczekać do całkowitego ostygnięcia instalacji.

Wyposażenie dodatkowe (DN40)

Regulator VHG519L40-21 standardowo dostarczany jest z dwoma rurkami impulsowymi ALP16 (1600 mm). Śrubunki przyłączeniowe do rurociągu należy zamawiać osobno.

• Śrubunki gwintowane ALG402 (żeliwo ciągliwe, fosforanowane)
  • Regulator różnicy ciśnienia: VHG519.. DN40
  • Przyłącze od strony regulatora: G 2¼
  • Przyłącze od strony instalacji: Rp 1½ (gwint walcowy wg ISO 7-1)
• Śrubunki gwintowane ALG402B (mosiądz)
  • Regulator różnicy ciśnienia: VHG519.. DN40
  • Przyłącze od strony regulatora: G 2¼
  • Przyłącze od strony instalacji: Rp 1½
  • Przeznaczone do czynników o temperaturze do 100 °C.
• Śrubunki do spawania ALS409 (stal)
  • Regulator różnicy ciśnienia: VHG519.. DN40
  • Przyłącze od strony regulatora: G 2¼ (gwint walcowy wg ISO 228-1)
  • Przyłącze od strony instalacji: do spawania na rurę o średnicy zewnętrznej ok. 48,3 mm
  • ALS..9 to zestawy po 1 śrubunku – do DN40 wymagane są 2 sztuki ALS409.
• Rurki impulsowe ALP.. (miedź)
  • ALP16 – długość 1600 mm, przyłącza: M8×1 (od strony regulatora) / G¼ B (od strony instalacji); 2 sztuki dostarczane standardowo z regulatorem.
  • ALP25 – długość 2500 mm, przyłącza: M8×1 / G¼ B; do zamówienia opcjonalnie, gdy wymagana jest większa odległość między regulatorem a punktami poboru ciśnienia.

Dane techniczne – VHG519L40-21

• Typ: VHG519L40-21
• Funkcja: samoczynny regulator różnicy ciśnienia z regulowaną nastawą Δpw
• Ciśnienie nominalne: PN25
• Maksymalne dopuszczalne ciśnienie: 2500 kPa (25 bar)
• Średnica nominalna DN: 40
• Przyłącze gwintowane (regulator): G 2¼ wg ISO 228-1
• Przyłącza rurek impulsowych: G¼ B
• kvs: 21 m³/h
• Zakres nastawy Δpw: 40…220 kPa (żółta sprężyna)
• Maks. różnica ciśnienia na regulatorze Δpmax: 1600 kPa
• Poziom nieszczelności: < 0,05%
• Współczynnik kawitacji: z = 0,6
• Dopuszczalne media – płyny:
  • woda chłodnicza,
  • woda grzewcza niskiej i wysokiej temperatury,
  • woda ze środkami przeciwzamarzaniowymi,
  • woda z przeciwutleniaczami,
  • woda z dodatkami wg VDI 2035.
• Dopuszczalne media – para: para niskiego ciśnienia do 0,4 MPa (dozwolony zakres pracy wg wykresu ciśnienie/temperatura dla PN25)
• Materiał korpusu: żeliwo sferoidalne GJS-400-15
• Grzybek, gniazdo, trzpień: stal nierdzewna
• Membrana i uszczelnienia: EPDM
• Pokrywy komory membrany: żeliwo sferoidalne GJS-400-15
• Śrubunki do spawania ALS.. (DN40): stal 1.0308
• Śrubunki gwintowane ALG..2: żeliwo ciągliwe, fosforanowane
• Śrubunki gwintowane ALG..2B: mosiądz (do mediów o temp. do 100 °C)
• Rodzaj grzybka: profilowany, odciążony ciśnieniowo, z uszczelnieniem miękkim
• Masa: ok. 7,0 kg

Wymiary

• Średnica nominalna: DN40
• Gwint przyłączeniowy: G 2¼
• B: 14 mm
• L1: 140 mm
• L2: 139 mm
• L3 (długość całkowita z głowicą sprężyny): 274 mm
• H (wysokość korpusu): 63 mm
• Średnica korpusu: ok. 136 mm
• Masa: ok. 7,0 kg

Podsumowanie

Siemens VHG519L40-21 to wytrzymały, samoczynny regulator różnicy ciśnienia PN25 do instalacji DN40, zapewniający precyzyjną kontrolę Δpw w szerokim zakresie 40…220 kPa. Korpus z żeliwa sferoidalnego GJS-400-15, elementy wewnętrzne ze stali nierdzewnej, membrana EPDM oraz przystosowanie do pracy z wodą grzewczą, chłodniczą i parą niskiego ciśnienia sprawiają, że jest to niezawodne rozwiązanie dla nowoczesnych systemów ciepłowniczych i HVAC. Standardowo dostarczane rurki impulsowe ALP16 oraz dostępne śrubunki gwintowane i do spawania ułatwiają elastyczną integrację regulatora z istniejącą instalacją.
